(f) Clear the DTCs stored in the memory



.

HINT:

First clear DTCs stored in the occupant classification ECU and then in the center airbag sensor.

(g) Turn the ignition switch off.

(h) Turn the ignition switch to ON, and wait for at least 60 seconds.

(i) Check for DTCs



.

OK:

DTC B1771 is not output.

HINT:

Codes other than DTC B1771 may be output at this time, but they are not related to this check.

NG

GO TO STEP 7

OK

END

7.

REPLACE OCCUPANT CLASSIFICATION ECU

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the occupant classification ECU.

for Manual Seat



.

for Power Seat



.

HINT:

Perform the inspection using parts from a normal vehicle when possible.

(d) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(e) Turn the ignition switch to ON, and wait for at least 60 seconds.

(f) Clear the DTCs stored in the memory



.

HINT:

If the DTCs are not cleared at this time, past DTCs will remain.

8.

PERFORM ZERO POINT CALIBRATION

(a) Connect the Techstream to the DLC3.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

(b) Turn the ignition switch to ON, and wait for at least 60 seconds.

(c) Using the Techstream, perform the zero point calibration



.

9.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NEXT

END

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000157S025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: B1780; Front Occupant

Classification Sensor LH Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1780

Front Occupant Classification Sensor LH Circuit Malfunction

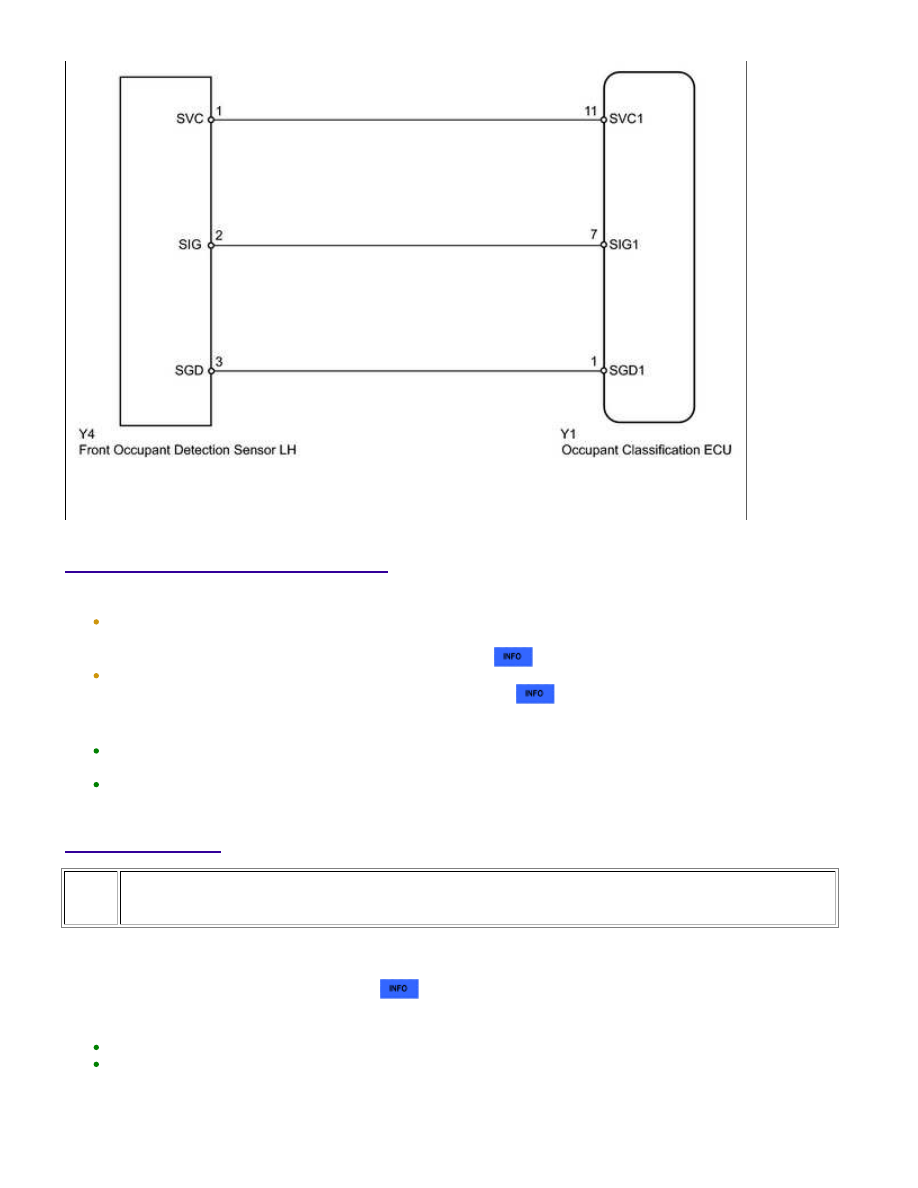

DESCRIPTION

DTC B1780 is set when a malfunction is detected in the front occupant detection sensor LH circuit.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1780

signal, open circuit signal, short circuit to ground signal

or short circuit to +B signal in front occupant detection

sensor LH circuit for 2 seconds

Front occupant detection sensor LH malfunction

Occupant classification ECU malfunction

Front seat frame with

adjuster RH (Front

occupant detection sensor

LH)

Front seat wire RH

Occupant classification

ECU

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

HINT:

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the memory



.

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
