FRONT SEAT PASSENGER

ON INDICATOR

OFF INDICATOR

SRS WARNING LIGHT

Adult seated

ON

OFF

OFF

Child seated / Child restraint system set

OFF

ON

OFF

Vacant

OFF

OFF

OFF

Passenger occupant classification system failure

OFF

ON

ON

HINT:

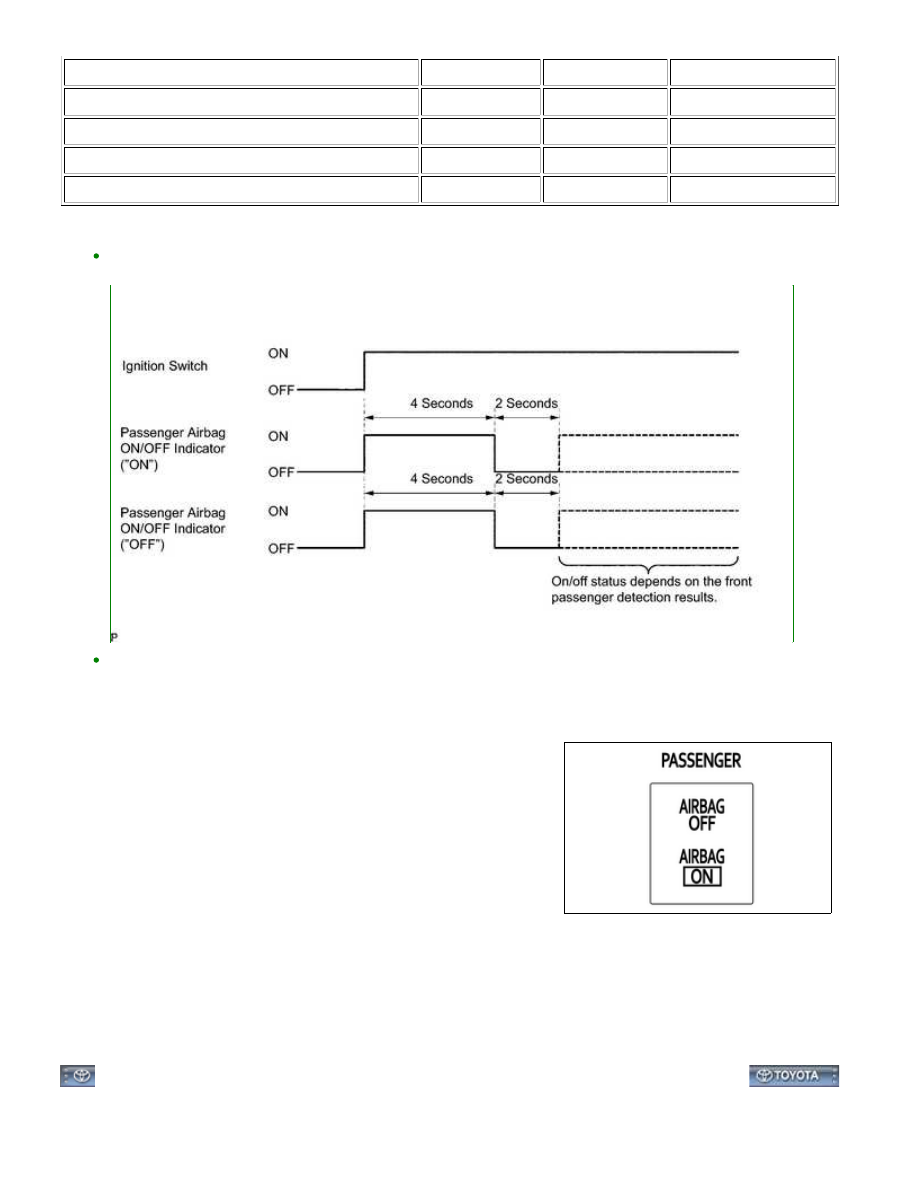

The passenger airbag ON/OFF indicator operates based on the timing chart below in order to check the
indicator light circuit.

When the occupant classification system has trouble, both the SRS warning light and the passenger airbag
ON/OFF indicator (OFF) come on. In this case, check the DTCs in the airbag system first.

3. CHECK PASSENGER AIRBAG ON/OFF INDICATOR

(a) Turn the ignition switch ON.

(b) Check that the passenger airbag ON/OFF indicator (ON and OFF) comes on for approximately 4 seconds,

then goes off for approximately 2 seconds.

HINT:

Refer to the table in the previous step regarding the passenger airbag ON/OFF indicator when

approximately 6 seconds have elapsed after the ignition switch is turned ON.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000010VK0ALX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: DTC CHECK / CLEAR; 2015

MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC

HINT:

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Occupant Detection / Trouble Codes.

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Occupant Detection / Trouble Codes.

(e) Erase the DTCs.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000010VM0AKX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: DATA LIST / ACTIVE TEST;

2015 MY Tundra [08/2014 -        ]

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Occupant Detection / Data List.

(e) According to the display on the Techstream, read the "Data List".

Occupant Detection:

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC

NOTE

IG Switch

Ignition switch condition/

ON: Ignition switch ON

OFF: Ignition switch OFF

ON/OFF

-

Passenger Buckle

SW

Buckle switch (Passenger side)/

Unset: Unfasten the passenger side seat belt

Set: Fasten the passenger side seat belt

NG: Passenger side seat belt has trouble

Unset/Set

-

Passenger

Classification

Passenger classification/

AM50: Adult more than 54 kg (119.05 lb) is seated

AF05: Adult (36 to 54 kg (79.37 to 119.05 lb)) is seated

CHILD: Child (less than 36 kg (79.37 lb)) is seated

CRS: Child restraint system (less than 7 kg (15.43 lb))

and passenger side buckle switch is ON, then 7 to 36 kg

(15.43 to 79.37 lb) is set

OFF: Vacant

AM50/AF05

/CHILD/CRS/OFF

-

Sensor Range

Info

Sensor range information/

OK

-

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC

NOTE

FL Sensor Range

Info

Front left sensor range information/

OK: Sensor range is -17 to 27 kg (-37.48 to 59.52 lb)

Min.: Less than -17 kg (-37.48 lb)

Max.: More than 27 kg (59.52 lb)

OK

-

FR Sensor Range

Info

Front right sensor range information/

OK: Sensor range is -17 to 27 kg (-37.48 to 59.52 lb)

Min.: Less than -17 kg (-37.48 lb)

Max.: More than 27 kg (59.52 lb)

OK

-

RL Sensor Range

Info

Rear left sensor range information/

OK: Sensor range is -17 to 37 kg (-37.48 to 81.57 lb)

Min.: Less than -17 kg (-37.48 lb)

Max.: More than 37 kg (81.57 lb)

OK

-

RR Sensor Range

Info

Rear right sensor range information/

OK: Sensor range is -17 to 37 kg (-37.48 to 81.57 lb)

Min.: Less than -17 kg (-37.48 lb)

Max.: More than 37 kg (81.57 lb)

OK

-

FL Sensor

Voltage

Front left sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

FR Sensor

Voltage

Front right sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

RL Sensor

Voltage

Rear left sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

RR Sensor

Voltage

Rear right sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

FL Sensor Weight

Info

Front left sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 27 kg (59.52 lb)

-17 to 27 kg

(-37.48 to 59.52

lb)

-

FR Sensor

Weight Info

Front right sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 27 kg (59.52 lb)

-17 to 27 kg

(-37.48 to 59.52

lb)

-

RL Sensor

Weight Info

Rear left sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 37 kg (81.57 lb)

-17 to 37 kg

(-37.48 to 81.57

lb)

-

RR Sensor

Weight Info

Rear right sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 37 kg (81.57 lb)

-17 to 37 kg

(-37.48 to 81.57

lb)

-

Total Weight

Information

Total weight information/

Min.: -68 kg (-149.91 lb)

-68 to 128 kg

(-149.91 to

-
