Toyota Tundra (2015 year). Manual - part 3052

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y2A00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIRBAG ASSEMBLY: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

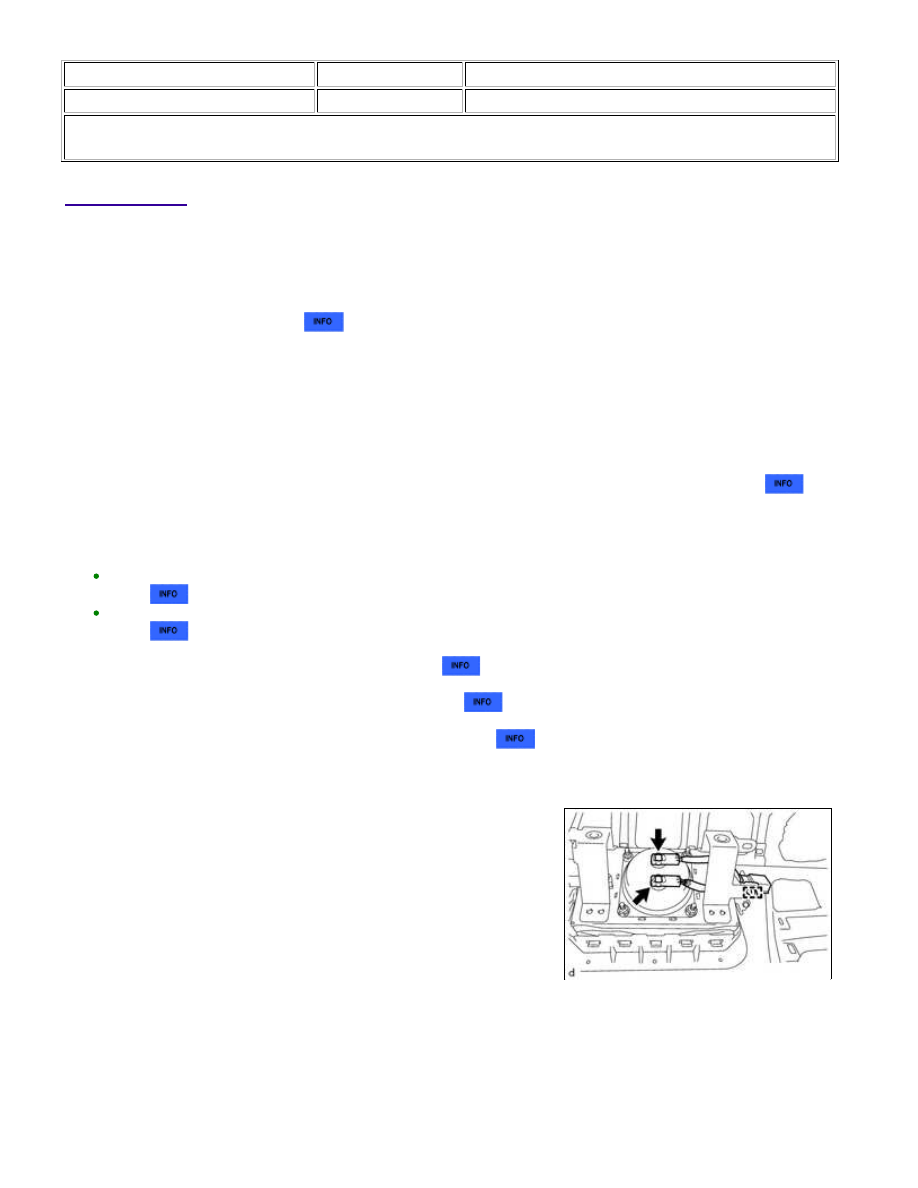

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE INSTRUMENT PANEL SUB-ASSEMBLY

HINT:

Refer to the procedures up to "REMOVE INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY" (for Column Shift

Type)



.

Refer to the procedures up to "REMOVE INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY" (for Floor Shift

Type)



.

4. REMOVE DEFROSTER NOZZLE ASSEMBLY

5. REMOVE NO. 2 HEATER TO REGISTER DUCT

6. REMOVE NO. 2 SIDE DEFROSTER NOZZLE DUCT

7. REMOVE NO. 2 INSTRUMENT PANEL WIRE

(a) Disconnect the 2 connectors.

NOTICE:

When handling the airbag connector, take care not to damage the

airbag wire harness.

(b) Detach the wire harness clamp and remove the No. 2 instrument panel wire.

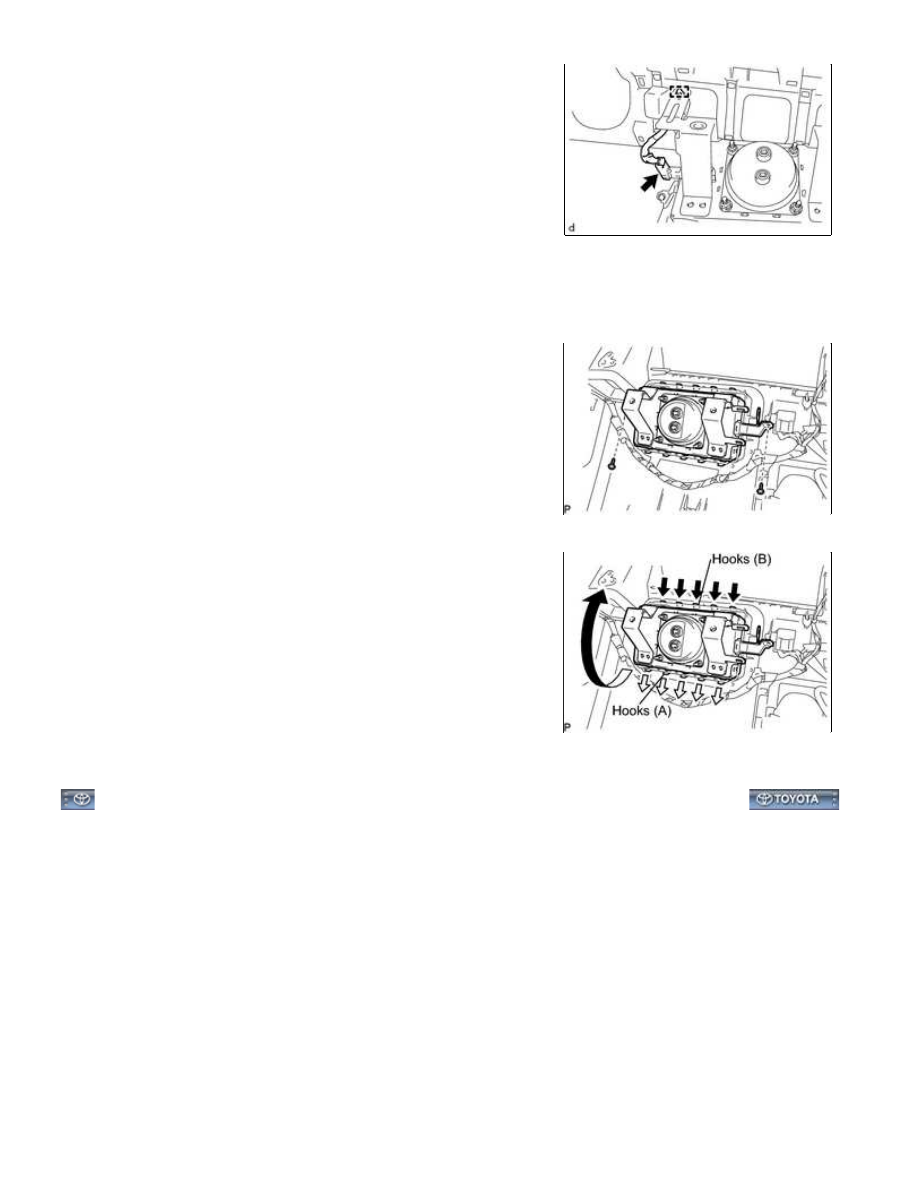

8. REMOVE NO. 3 INSTRUMENT PANEL WIRE

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIR...

(a) Disconnect the connector.

NOTICE:

When handling the airbag connector, take care not to damage the

airbag wire harness.

(b) Detach the wire harness clamp and remove the No. 3 instrument panel wire.

9. REMOVE FRONT PASSENGER AIRBAG ASSEMBLY

(a) Remove the 2 screws.

(b) Detach the 5 hooks (A).

(c) Detach the 5 hooks (B) and remove the front passenger airbag from the instrument panel.

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIR...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y2800MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIRBAG ASSEMBLY: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

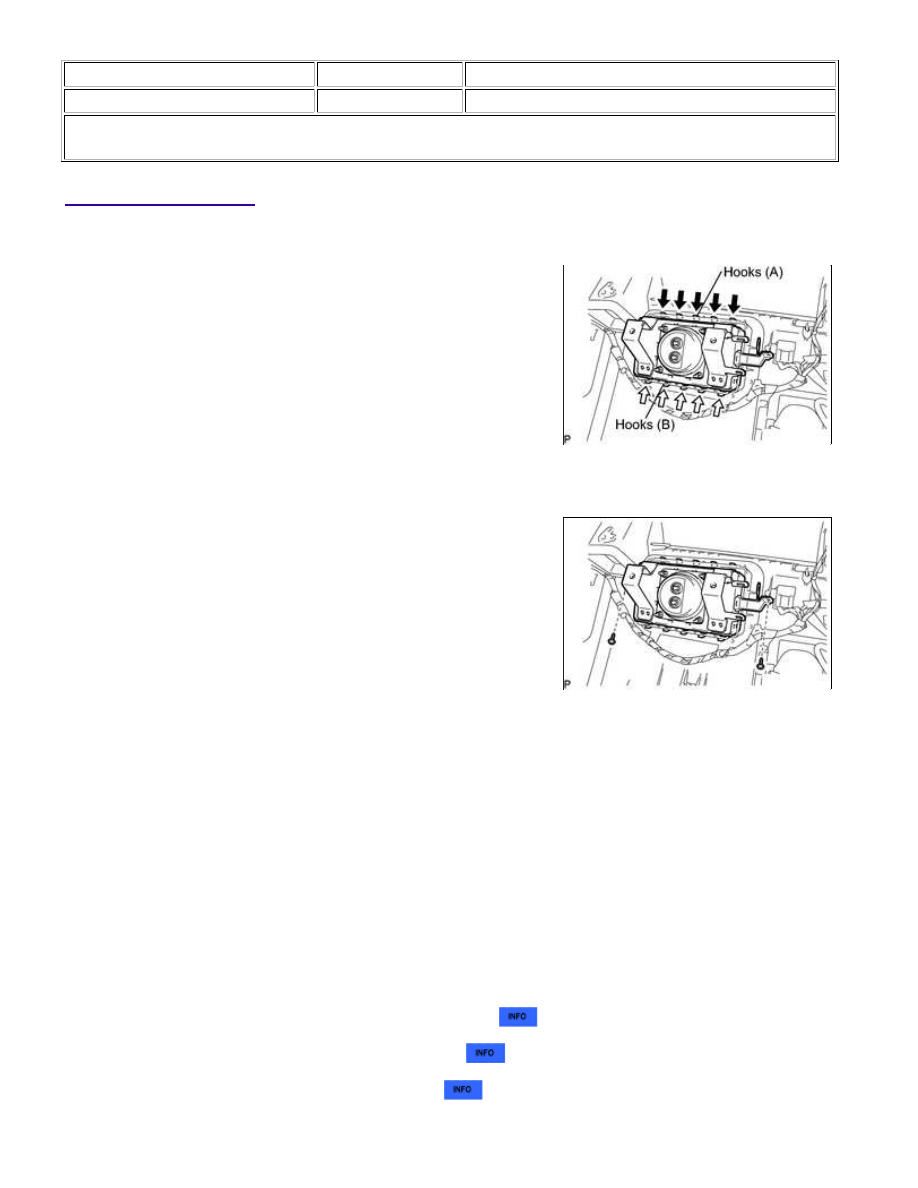

INSTALLATION

1. INSTALL FRONT PASSENGER AIRBAG ASSEMBLY

(a) Attach the 5 hooks (A).

(b) Attach the 5 hooks (B) and install the front passenger airbag on the instrument panel.

(c) Install the 2 screws.

2. INSTALL NO. 3 INSTRUMENT PANEL WIRE

(a) Attach the wire harness clamp to install the No. 3 instrument panel wire.

(b) Connect the connector.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

3. INSTALL NO. 2 INSTRUMENT PANEL WIRE

(a) Attach the wire harness clamp to install the No. 2 instrument panel wire.

(b) Connect the 2 connectors.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

4. INSTALL NO. 2 SIDE DEFROSTER NOZZLE DUCT

5. INSTALL NO. 2 HEATER TO REGISTER DUCT

6. INSTALL DEFROSTER NOZZLE ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIR...

7. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY

HINT:

Refer to the procedures from "INSTALL INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY" (for Column Shift

Type)



.

Refer to the procedures from "INSTALL INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY" (for Floor Shift

Type)



.

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

9. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIR...
