Toyota Tundra (2015 year). Manual - part 3050

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Y2Q00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT AIRBAG SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

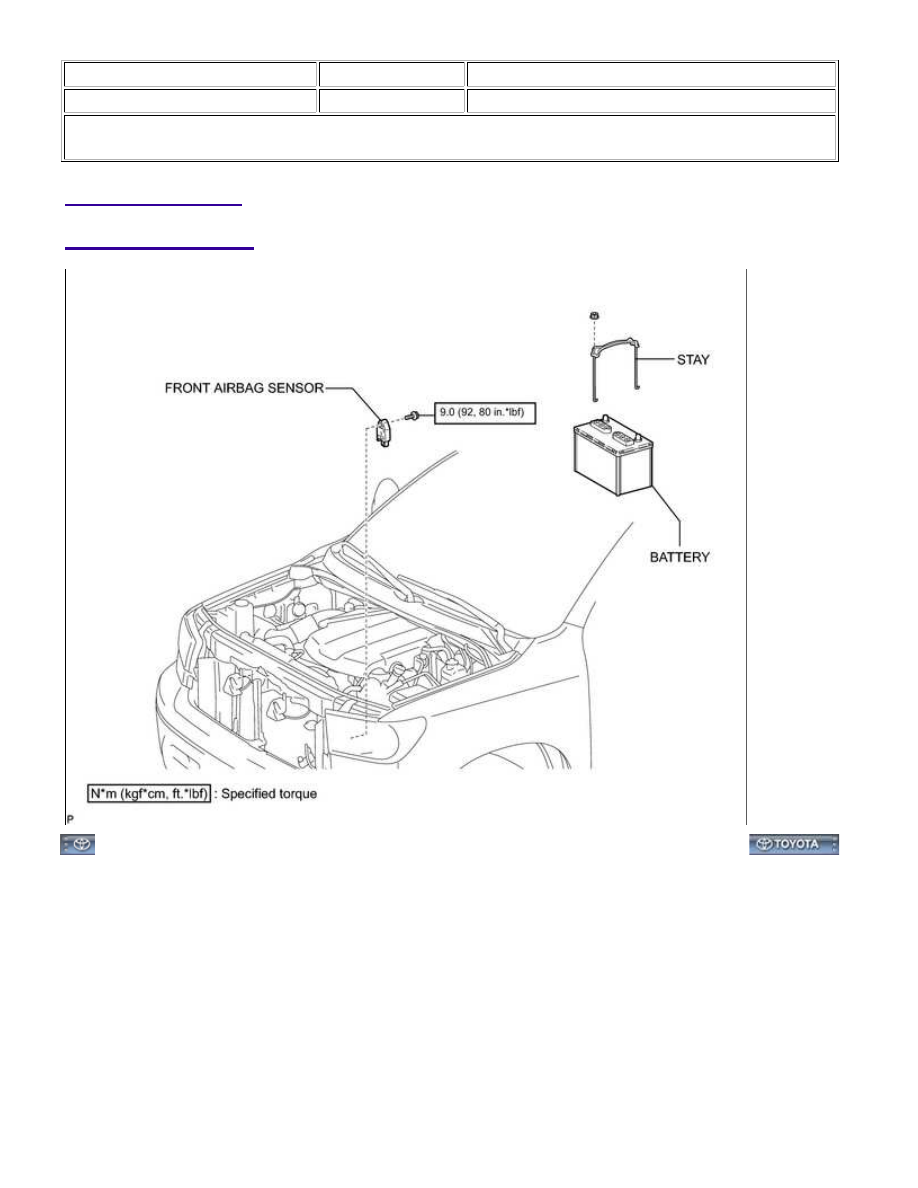

COMPONENTS

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT AIRBAG SENSOR...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Y2S00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT AIRBAG SENSOR: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK FRONT AIRBAG SENSOR (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

2. CHECK FRONT AIRBAG SENSOR (VEHICLE INVOLVED IN COLLISION AND AIRBAG HAS

NOT DEPLOYED)

(a) Perform a diagnostic system check



.

Cracks, dents or chips on the sensor housing.

Cracks or other damage to the connector.

DEPLOYED)

(a) Replace the front airbag sensor.

CAUTION:

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y2R00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT AIRBAG SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

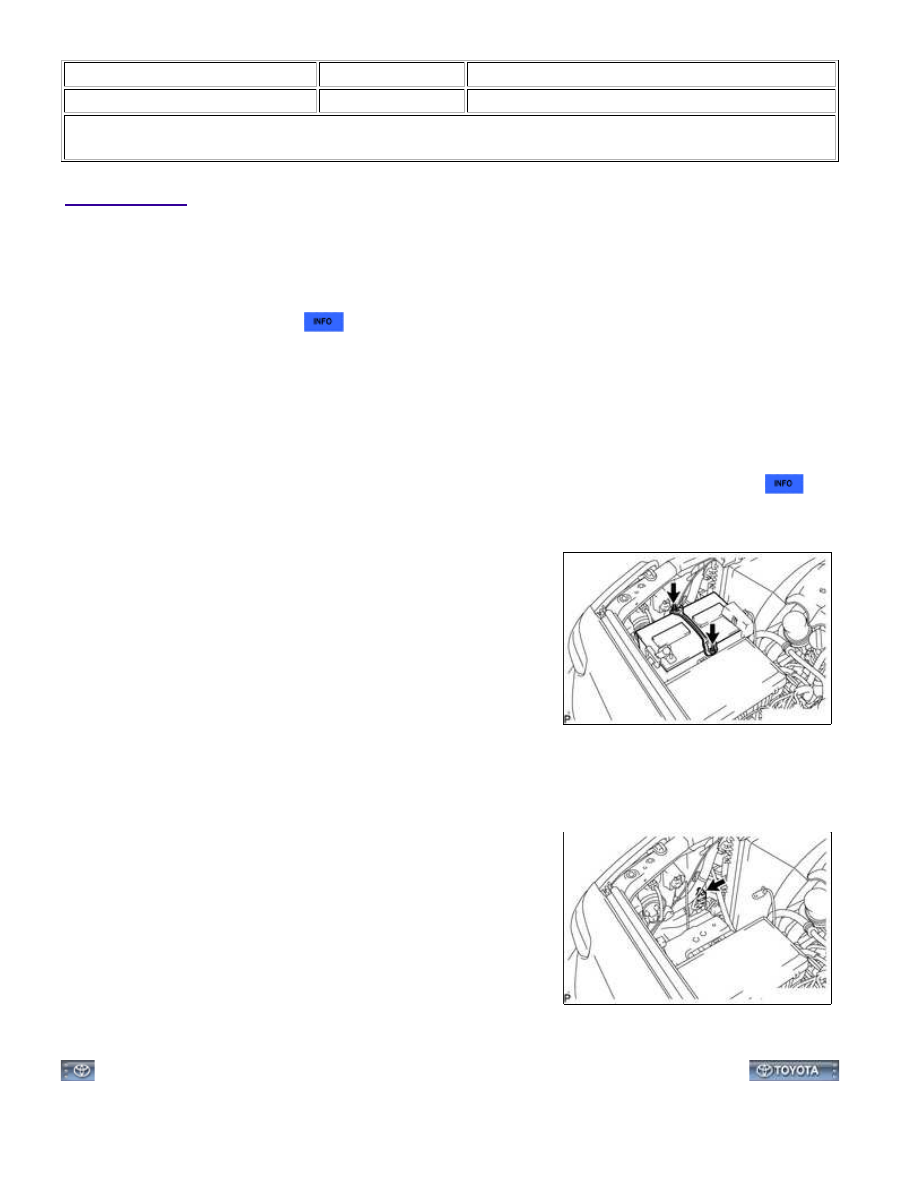

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE BATTERY

(a) Disconnect the cable from the positive (+) battery terminal.

(b) Loosen the nut, move the stay off the battery, and remove the battery.

4. REMOVE FRONT AIRBAG SENSOR

(a) Remove the nut and front airbag sensor from the body.

(b) Disconnect the connector.

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT AIRBAG SENSOR:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y2P00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT AIRBAG SENSOR: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

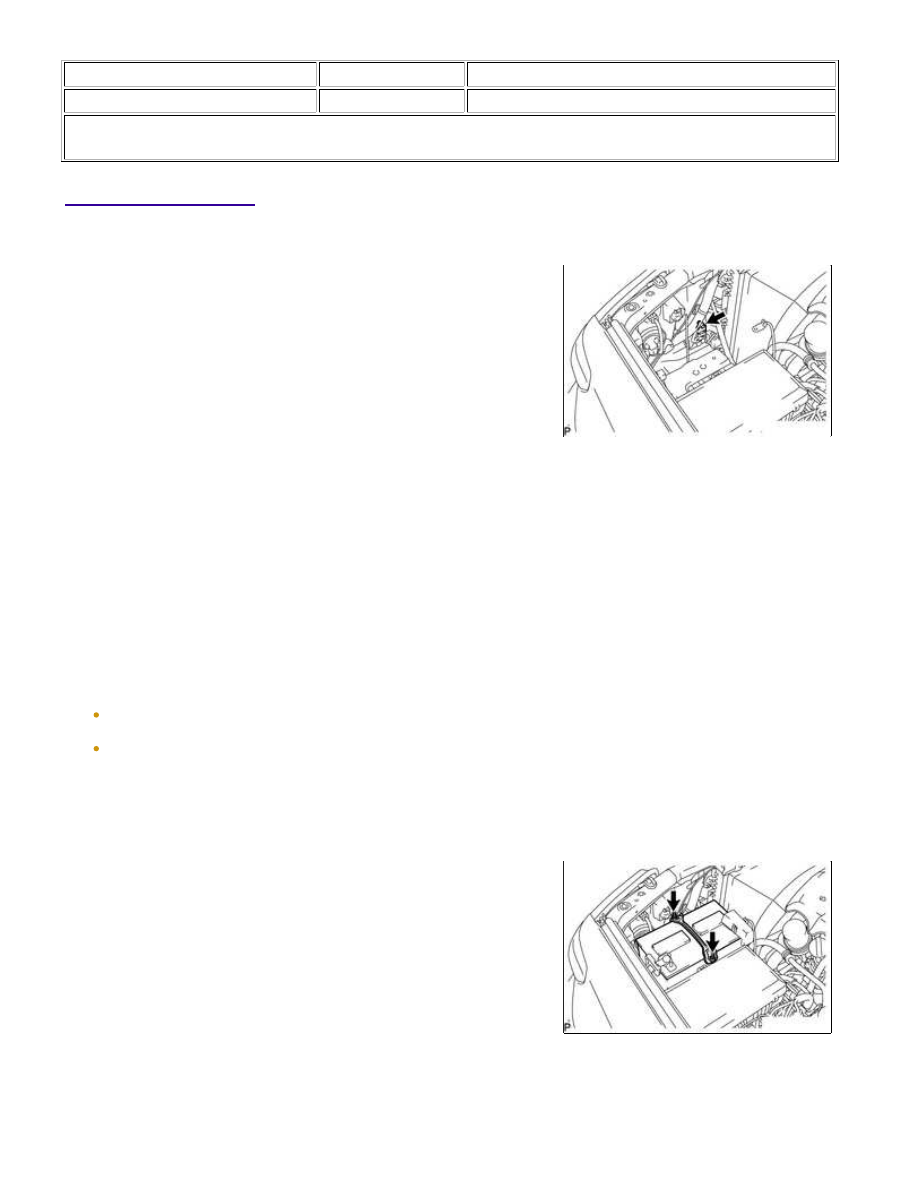

INSTALLATION

1. INSTALL FRONT AIRBAG SENSOR

(a) Check that the ignition switch is OFF.

(b) Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

(c) Connect the connector.

(d) Install the front airbag sensor with the nut.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

NOTICE:

If the front airbag sensor has been dropped, or there are any cracks, dents or other defects in the case,
bracket or connector, replace it with a new one.
When installing the front airbag sensor, be careful that the SRS wiring does not interfere with other parts
and that it is not pinched between other parts.

(a) Set the battery in the vehicle. Then move the stay onto the

battery and tighten the nut to fix the battery in place.

(b) Connect the cable to the positive (+) battery terminal.

3. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT AIRBAG SENSOR:...
