(b) Detach the 2 claws and disconnect the DLC3.

(c) Disconnect the connector.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

SUPPLEMENTAL RESTRAINT SYSTEM: DRIVER SIDE KNEE AIR...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003QJ501LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: DRIVER SIDE KNEE AIRBAG ASSEMBLY: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

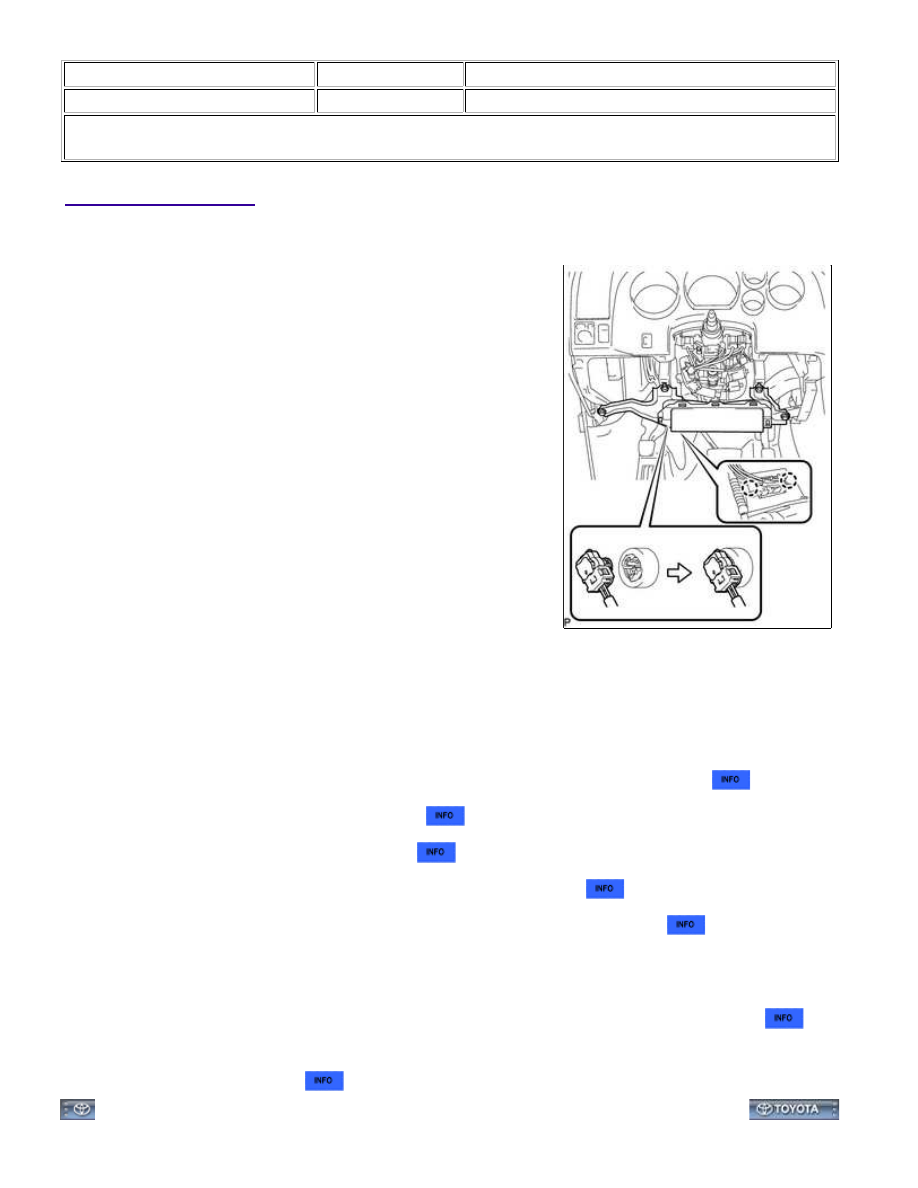

INSTALLATION

1. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

(a) Connect the connector.

NOTICE:

When handling the airbag connector, take care not to damage

the airbag wire harness.

(b) Attach the 2 claws to install the DLC3.

(c) Install the 4 bolts to install the instrument panel airbag.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

3. INSTALL INSTRUMENT SIDE PANEL LH

4. INSTALL COWL SIDE TRIM BOARD LH

5. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab)

6. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

8. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SUPPLEMENTAL RESTRAINT SYSTEM: DRIVER SIDE KNEE AIR...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000003QJ4018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: DRIVER SIDE KNEE AIRBAG ASSEMBLY: DISPOSAL; 2015 MY Tundra

[08/2014 -        ]

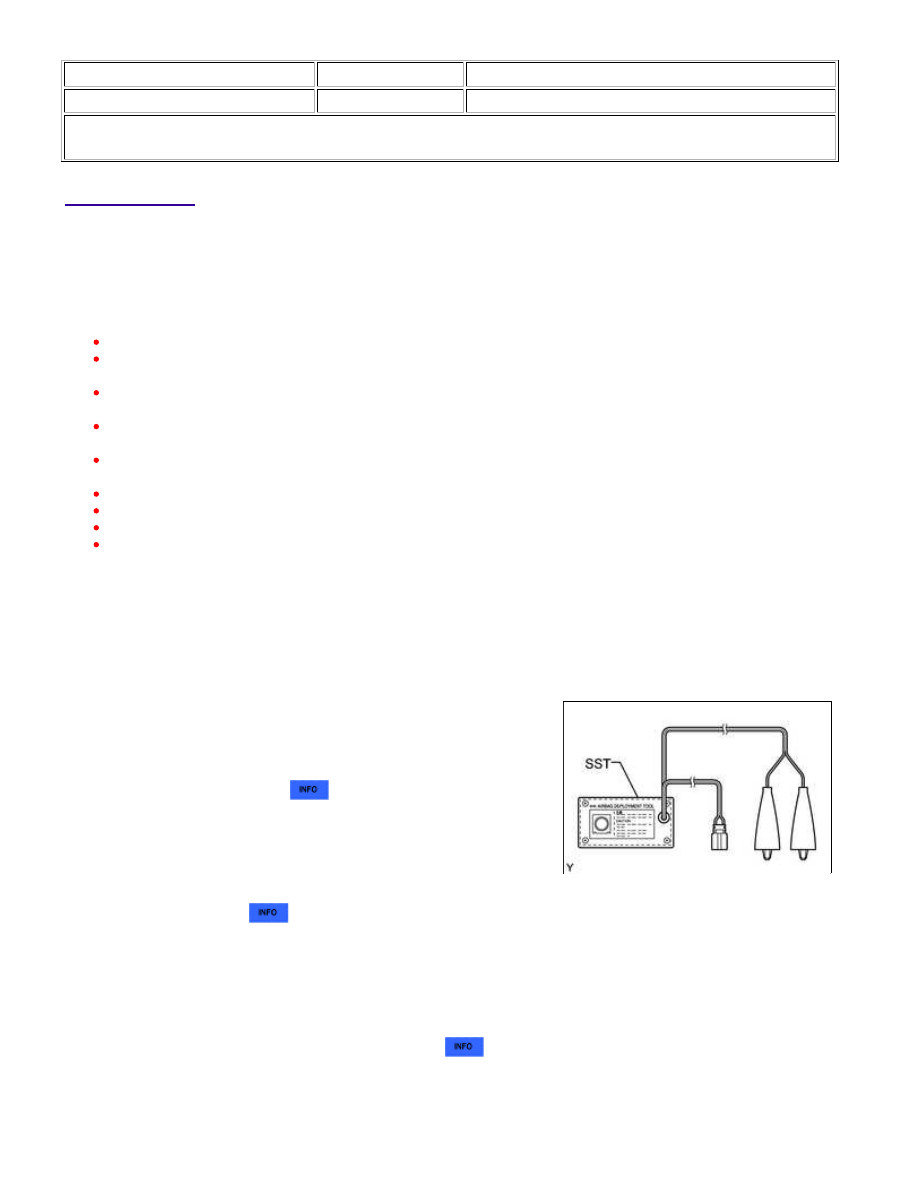

DISPOSAL

HINT:

CAUTION:

IN VEHICLE)

HINT:

Prepare a battery as the power source to deploy the airbag.

.

(b) Read the precaution



.

(c) Disconnect the cable from the negative (-) battery terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

(d) Remove the lower No. 1 instrument panel airbag



.

(e) Install SST.

SUPPLEMENTAL RESTRAINT SYSTEM: DRIVER SIDE KNEE AIR...

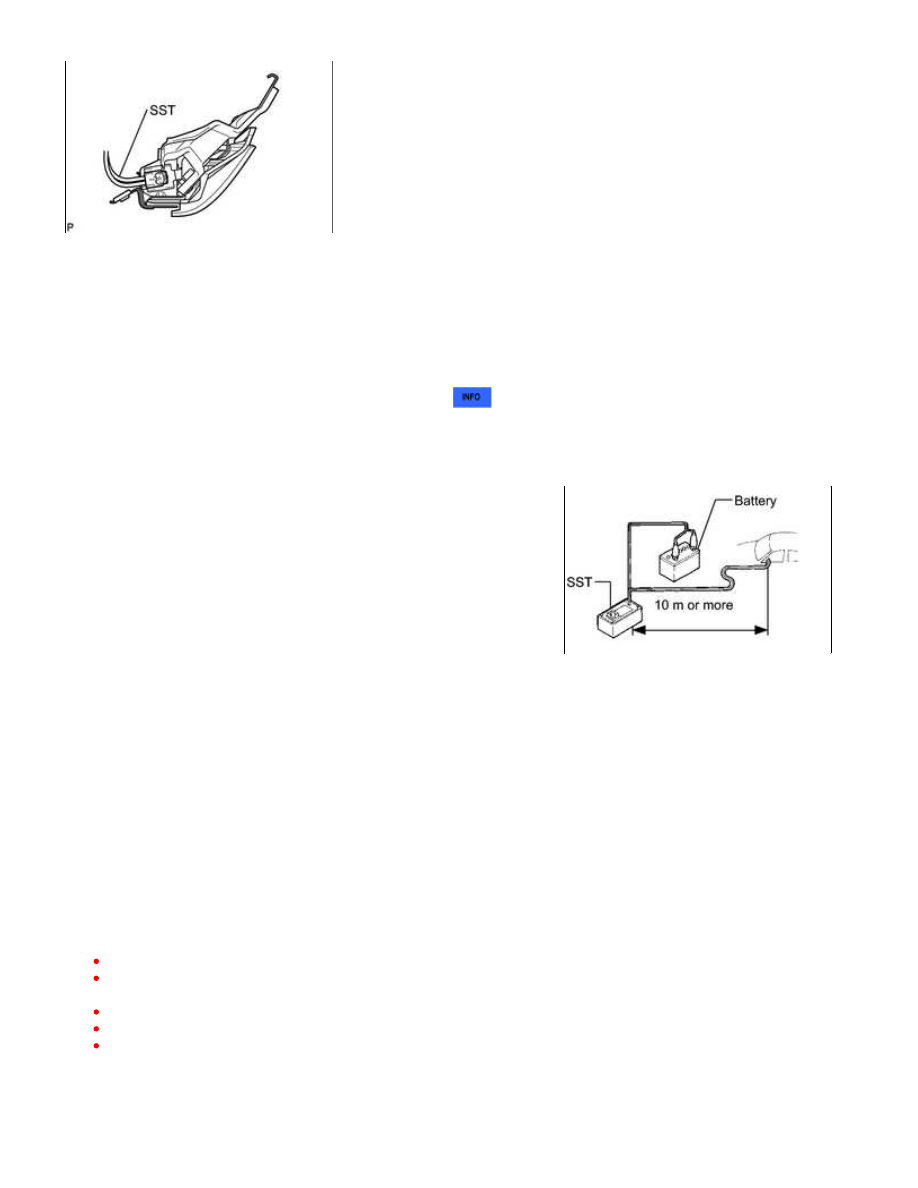

(1) Connect SST connector to the lower No. 1 instrument panel airbag.

SST: 09082-00700

SST: 09082-00780

NOTICE:



.

NOTICE:

Take care not to damage SST wire harness.

(3) Move SST at least 10 m (32.8 ft.) away from the vehicle front

side window.

(4) Maintaining enough clearance for SST wire harness in the front side window, close all doors and windows

Take care not to damage SST wire harness.

(f) Deploy the airbag.

CAUTION:

When deploying the airbag, make sure that no one is near the vehicle.
The lower No. 1 instrument panel airbag becomes extremely hot when the airbag is deployed, so do not
touch it for at least 30 minutes after deployment.
Use gloves and safety glasses when handling a lower No. 1 instrument panel airbag with a deployed airbag.
Do not apply water to a lower No. 1 instrument panel airbag with a deployed airbag.
Always wash your hands with water after completing the operation.

HINT:
