Toyota Tundra (2015 year). Manual - part 3053

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002Y27009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIRBAG ASSEMBLY: DISPOSAL; 2015 MY Tundra

[08/2014 -        ]

DISPOSAL

HINT:

CAUTION:

HINT:



.

(b) Read the precaution



.

(c) Disconnect the cable from the negative (-) battery terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

(d) Remove the No. 4 instrument register sub-assembly



.

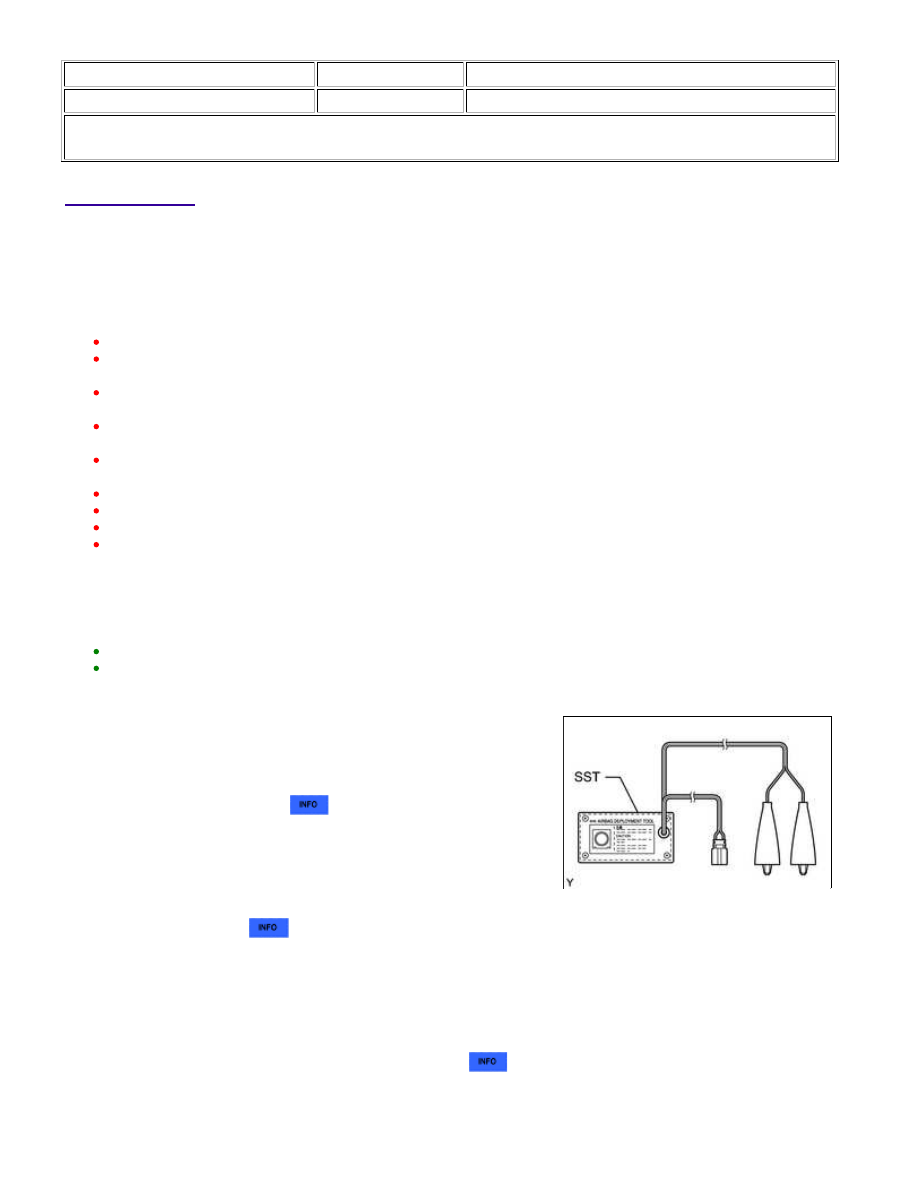

(e) Install SST.

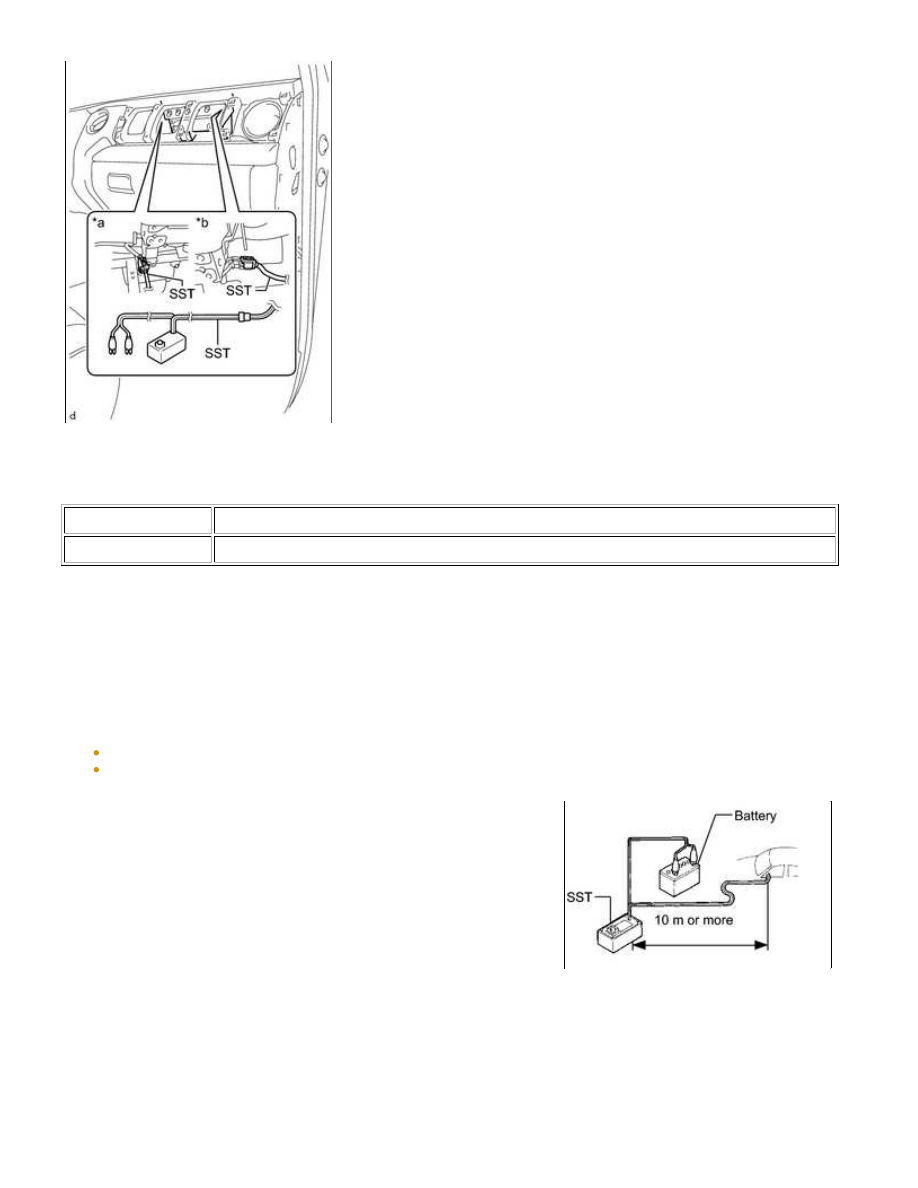

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIR...

(1) Disconnect the 2 connectors.

Text in Illustration

*a

Actuator Side

*b

Inflator Side

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

(2) Connect the SST connector to the No. 2 instrument panel wire (inflator side).

SST: 09082-00700

SST: 09082-00780

NOTICE:

side window.

(4) Maintaining enough clearance for SST wire harness in the front side window, close all doors and windows

Take care not to damage SST wire harness.

(-) terminal.

(f) Deploy the front passenger airbag assembly inflator.

CAUTION:

When deploying the airbag, make sure that no one is near the vehicle.
The front passenger airbag becomes extremely hot when the airbag is deployed, so do not touch it for at
least 30 minutes after deployment.
Use gloves and safety glasses when handling a front passenger airbag with a deployed airbag.
Do not apply water to a front passenger airbag with a deployed airbag.
Always wash your hands with water after completing the operation.

HINT:

negative (-) terminal.

(4) Disconnect the SST (09082-00700) connector from SST (09082-00780).

(g) Deploy the front passenger airbag assembly actuator.

(1) Connect the SST connector to the No. 3 instrument panel wire (actuator side).

SST: 09082-00700

SST: 09082-00760

NOTICE:

(-) terminal.

CAUTION:

When deploying the airbag, make sure that no one is near the vehicle.
The front passenger airbag becomes extremely hot when the airbag is deployed, so do not touch it for at
least 30 minutes after deployment.
Use gloves and safety glasses when handling a front passenger airbag with a deployed airbag.
Do not apply water to a front passenger airbag with a deployed airbag.
Always wash your hands with water after completing the operation.

HINT:

VEHICLE)

SST: 09082-00700

SST: 09082-00802

09082-10801

09082-30801

09082-40800

NOTICE:

Be sure to follow the procedure detailed below when deploying the airbag.

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER AIR...

HINT:



.

(b) Remove the front passenger airbag



.

CAUTION:

When removing the front passenger airbag, work must be started 90 seconds after the ignition switch is
turned OFF and the negative (-) terminal cable is disconnected from the battery.
When storing the front passenger airbag, keep the airbag deployment side facing upward.

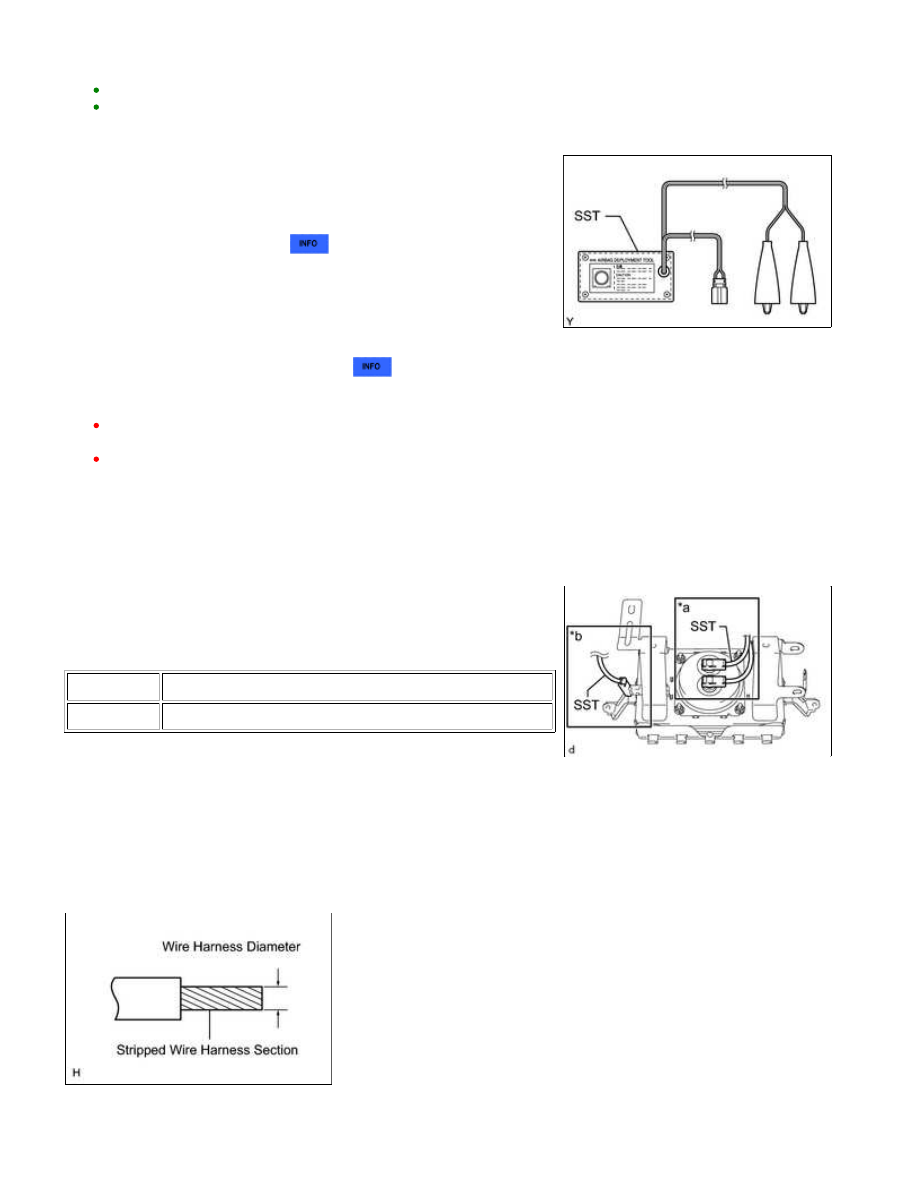

(c) Install SST.

(1) Connect the SST connector to the front passenger airbag

assembly inflator side.

SST: 09082-00802

09082-10801

09082-30801

Text in Illustration

*a

Inflator Side

*b

Actuator Side

(2) Connect the SST connector to the front passenger airbag

assembly actuator side.

SST: 09082-00802

09082-10801

09082-40800

(d) Using a service-purpose wire harness for the vehicle, tie down the front passenger airbag to the tire.

Wire harness:
