Toyota Tundra (2015 year). Manual - part 3003

C

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y2-8 (FSR+) - Body ground

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON.

(g) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

Y2-4 (FSR-) - Body

ground

Ignition switch ON

Below 1 V

Y2-8 (FSR+) - Body

ground

Result

RESULT

PROCEED TO

OK (for Floor Shift Type)

A

OK (for Column Shift Type)

B

NG

C

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

6.

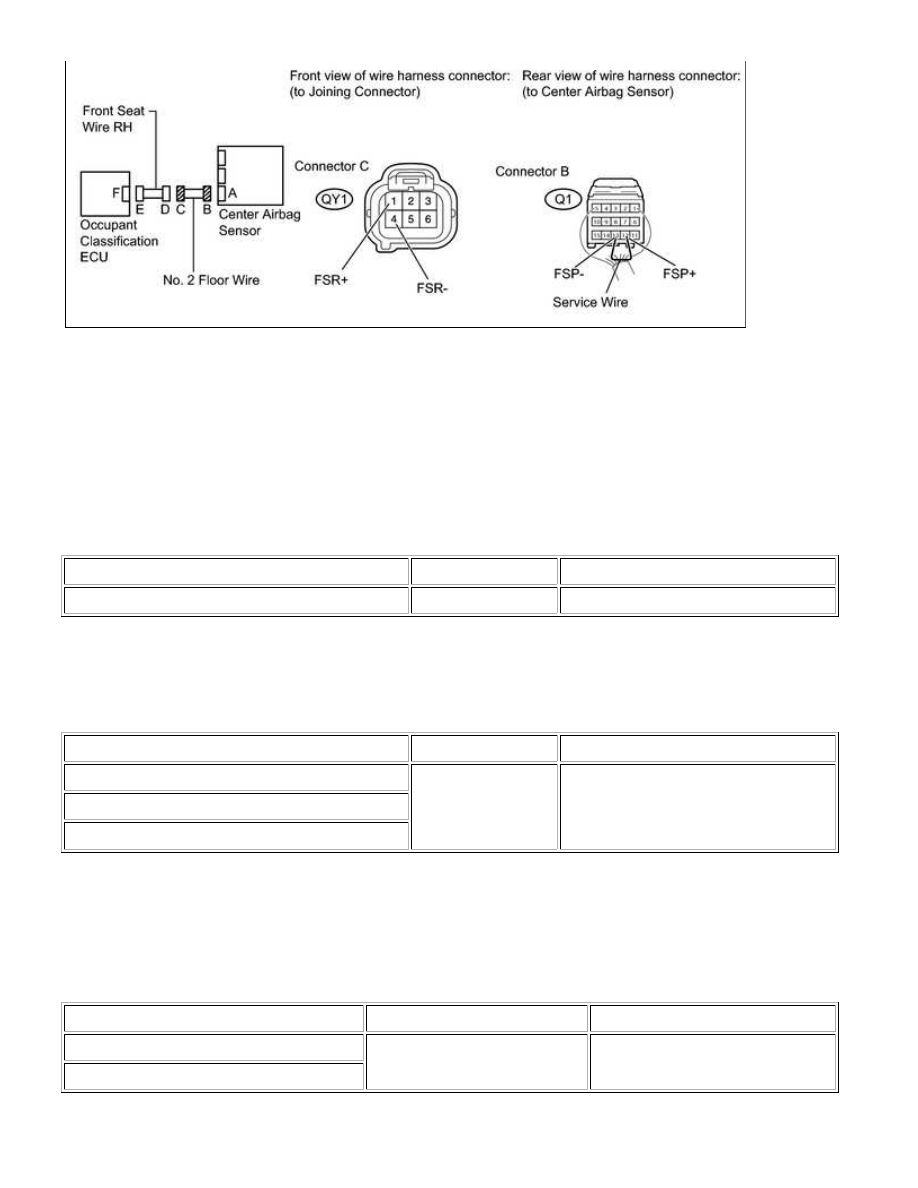

CHECK NO. 2 FLOOR WIRE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1650/3...

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect the front seat wire RH connector from the No. 2 floor wire.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

QY1-1 (FSR+) - QY1-4 (FSR-)

Always

Below 1 Ω

(f) Disconnect the service wire from connector B.

(g) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

QY1-1 (FSR+) - QY1-4 (FSR-)

Always

1 MΩ or higher

QY1-1 (FSR+) - Body ground

QY1-4 (FSR-) - Body ground

(h) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(i) Turn the ignition switch to ON.

(j) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

QY1-1 (FSR+) - Body ground

Ignition switch ON

Below 1 V

QY1-4 (FSR-) - Body ground

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1650/3...

NG

REPLACE NO. 2 FLOOR WIRE

OK

REPLACE FRONT SEAT WIRE RH

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1650/3...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000YTS0DFX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1653/35; Seat Position Airbag Sensor Circuit

Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1653/35 Seat Position Airbag Sensor Circuit Malfunction

DESCRIPTION

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1653/35

signal, an open circuit signal, a short circuit to ground

signal or a short circuit to B+ signal in the seat position

airbag sensor circuit for 2 seconds.

Seat position airbag sensor malfunction

Center airbag sensor malfunction

Floor wire

Seat position airbag

sensor (front seat

inner belt LH)

Center airbag

sensor assembly

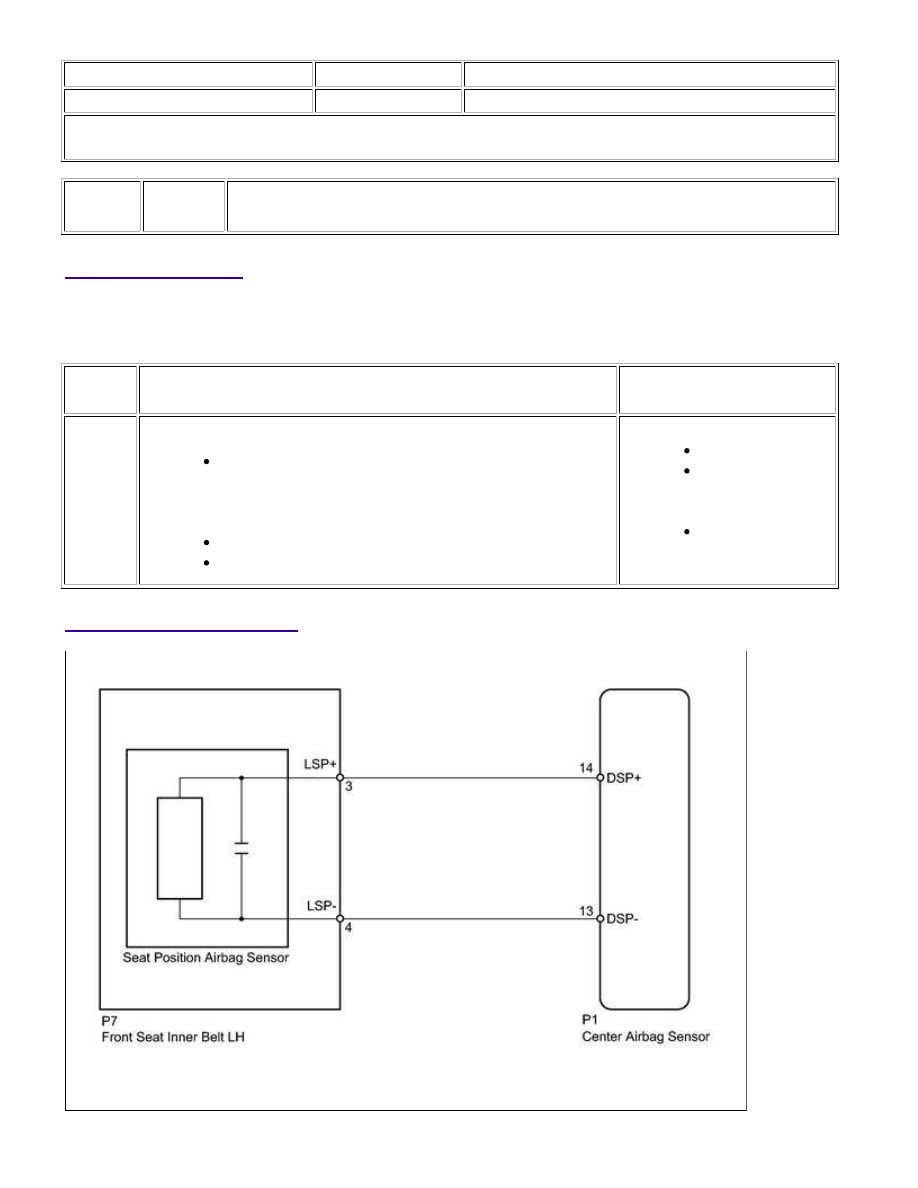

WIRING DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1653/3...
