Toyota Tundra (2015 year). Manual - part 3001

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N11-1 (BCL-) - N11-2 (BCL+)

Always

Below 1 Ω

(h) Disconnect the service wire from connector B.

(i) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N11-1 (BCL-) - N11-2 (BCL+)

Always

1 MΩ or higher

N11-1 (BCL-) - Body ground

N11-2 (BCL+) - Body ground

NG

GO TO STEP 19

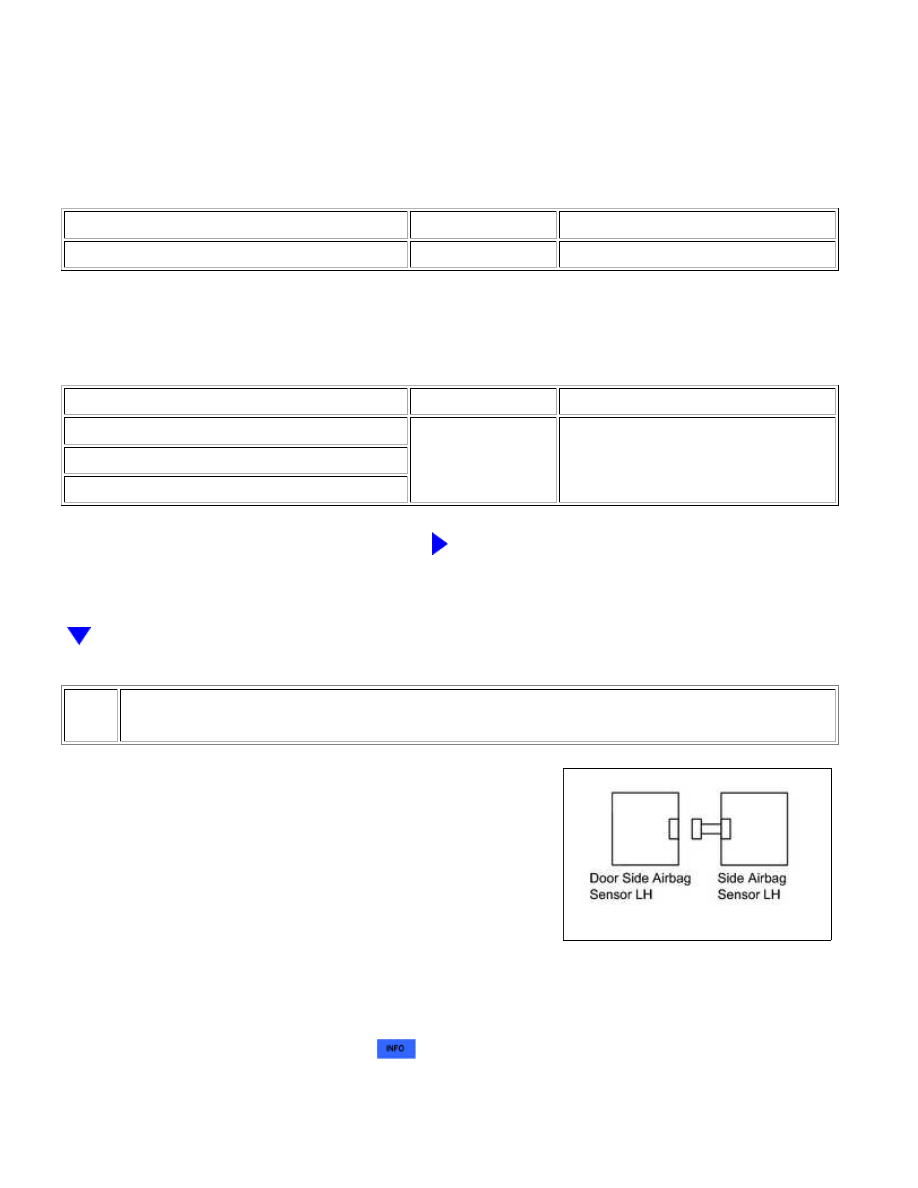

17.

CHECK FOR DTC

(a) Connect the connectors to the side airbag sensor LH.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

C

(g) Check for DTCs



.

OK:

DTC B1630 is output.

HINT:

Codes other than B1630 may be output at this time, but they are not related to this check.

Result

RESULT

PROCEED TO

NG (for Double Cab)

A

NG (for CrewMax)

B

OK

C

A

REPLACE DOOR SIDE AIRBAG SENSOR LH

B

REPLACE DOOR SIDE AIRBAG SENSOR LH

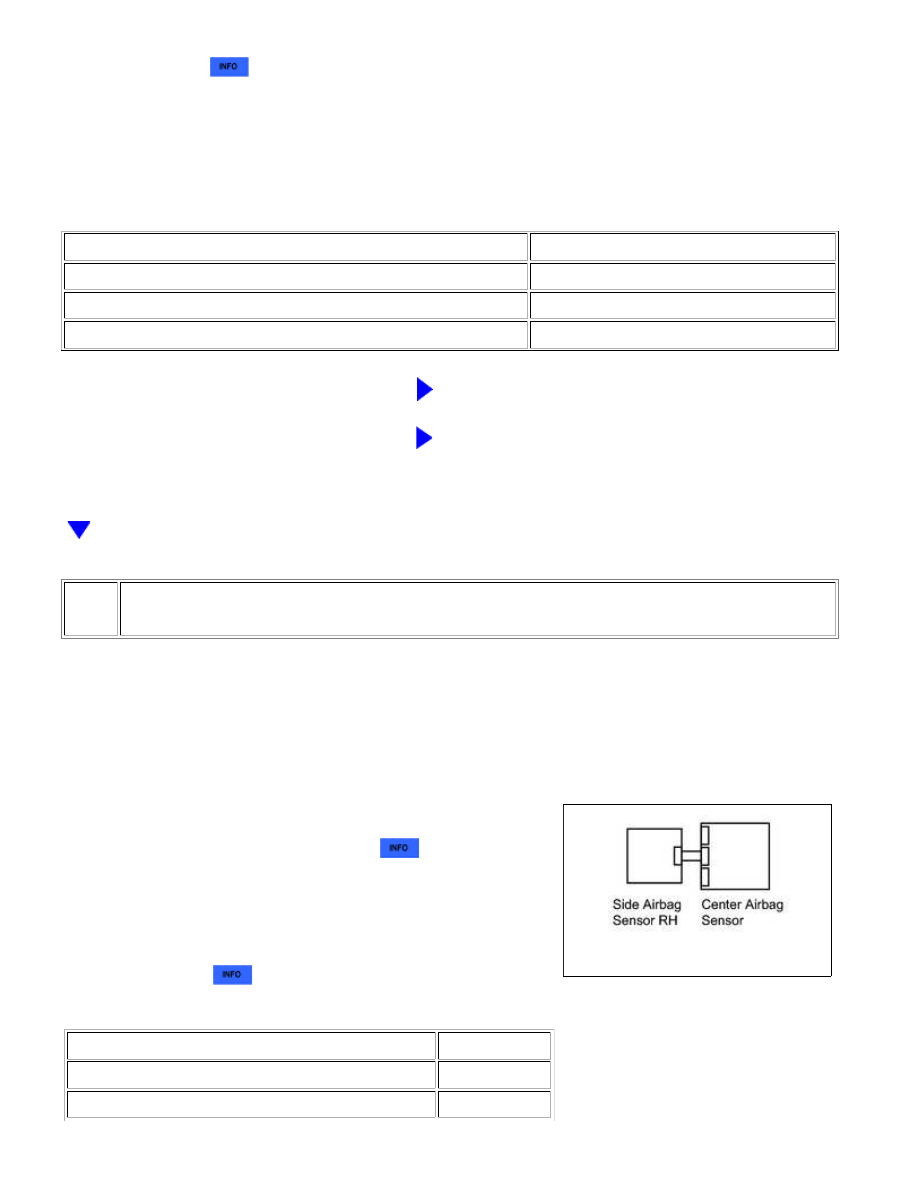

18.

CHECK SIDE AIRBAG SENSOR LH

(a) Interchange the side airbag sensor RH with LH and connect

the connectors to them.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1630 and B1635 are not output

A

DTC B1630 is output (for Column Shift Type)

B

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

RESULT

PROCEED TO

DTC B1630 is output (for Floor Shift Type)

C

DTC B1635 is output (for Double Cab)

D

DTC B1635 is output (for CrewMax)

E

HINT:

Codes other than DTC B1630 and B1635 may be output at this

time, but they are not related to this check.

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the side airbag sensor RH and LH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

D

REPLACE SIDE AIRBAG SENSOR LH

E

REPLACE SIDE AIRBAG SENSOR LH

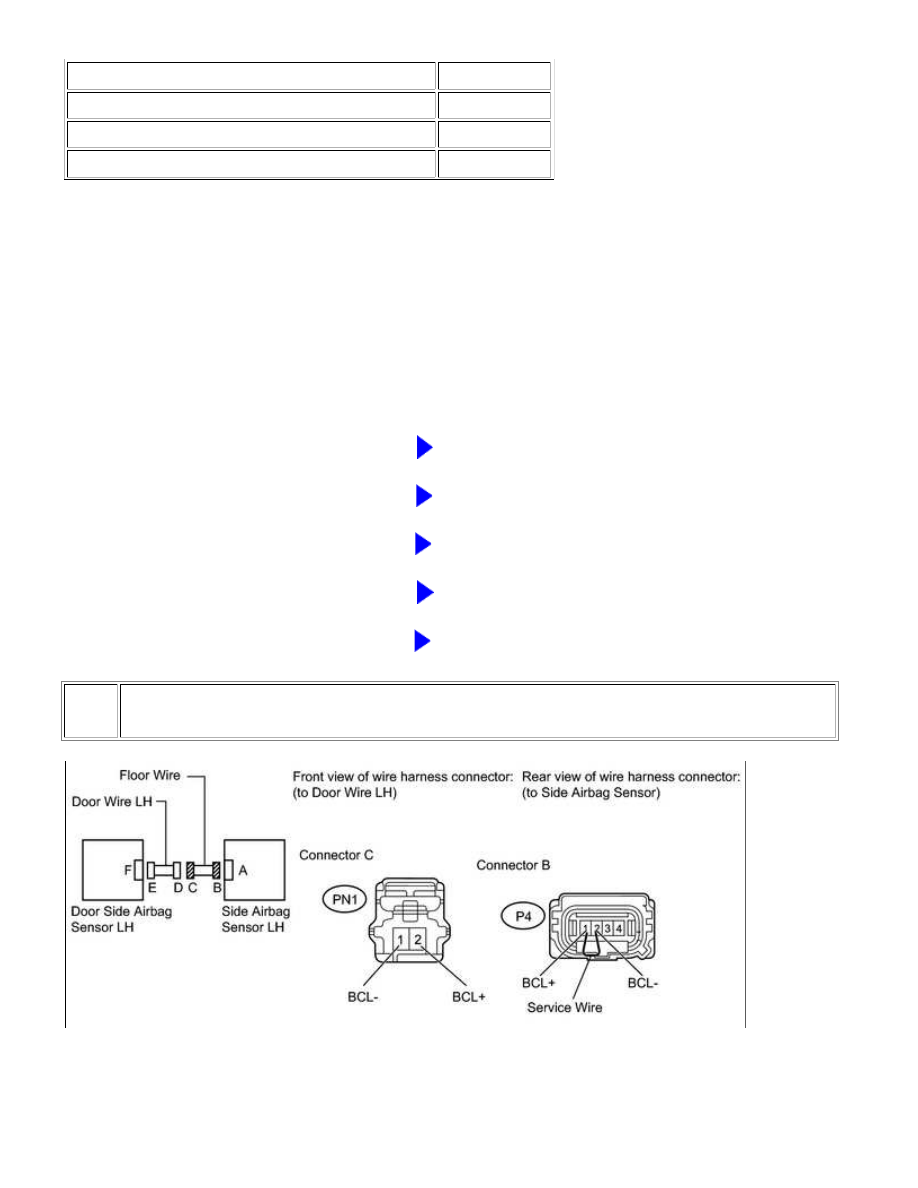

19.

CHECK FLOOR WIRE

(a) Disconnect the floor wire connector from the door wire LH.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

PN1-1 (BCL-) - Body ground

Ignition switch ON

Below 1 V

PN1-2 (BCL+) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

PN1-1 (BCL-) - PN1-2 (BCL+)

Always

Below 1 Ω

(i) Disconnect the service wire from connector B.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

PN1-1 (BCL-) - PN1-2 (BCL+)

Always

1 MΩ or higher

PN1-1 (BCL-) - Body ground

PN1-2 (BCL+) - Body ground

NG

REPLACE FLOOR WIRE

OK

REPLACE DOOR WIRE LH

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...
