Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1650/32; Occupant Classification System

Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1650/32 Occupant Classification System Malfunction

DESCRIPTION

If the center airbag sensor receives signals from the occupant classification ECU, it determines whether the front

passenger airbag, the front seat side airbag RH and front seat outer belt should be operated.

DTC B1650/32 is recorded when a malfunction is detected in the occupant classification system circuit.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1650/32

The center airbag sensor receives a line short circuit, an open

circuit signal, a short circuit to ground signal or a short circuit

to B+ signal in the occupant classification system circuit for 2

seconds.

Center airbag sensor malfunction

No. 2 floor wire

Front seat wire

RH

Occupant

classification

system

Center airbag

sensor assembly

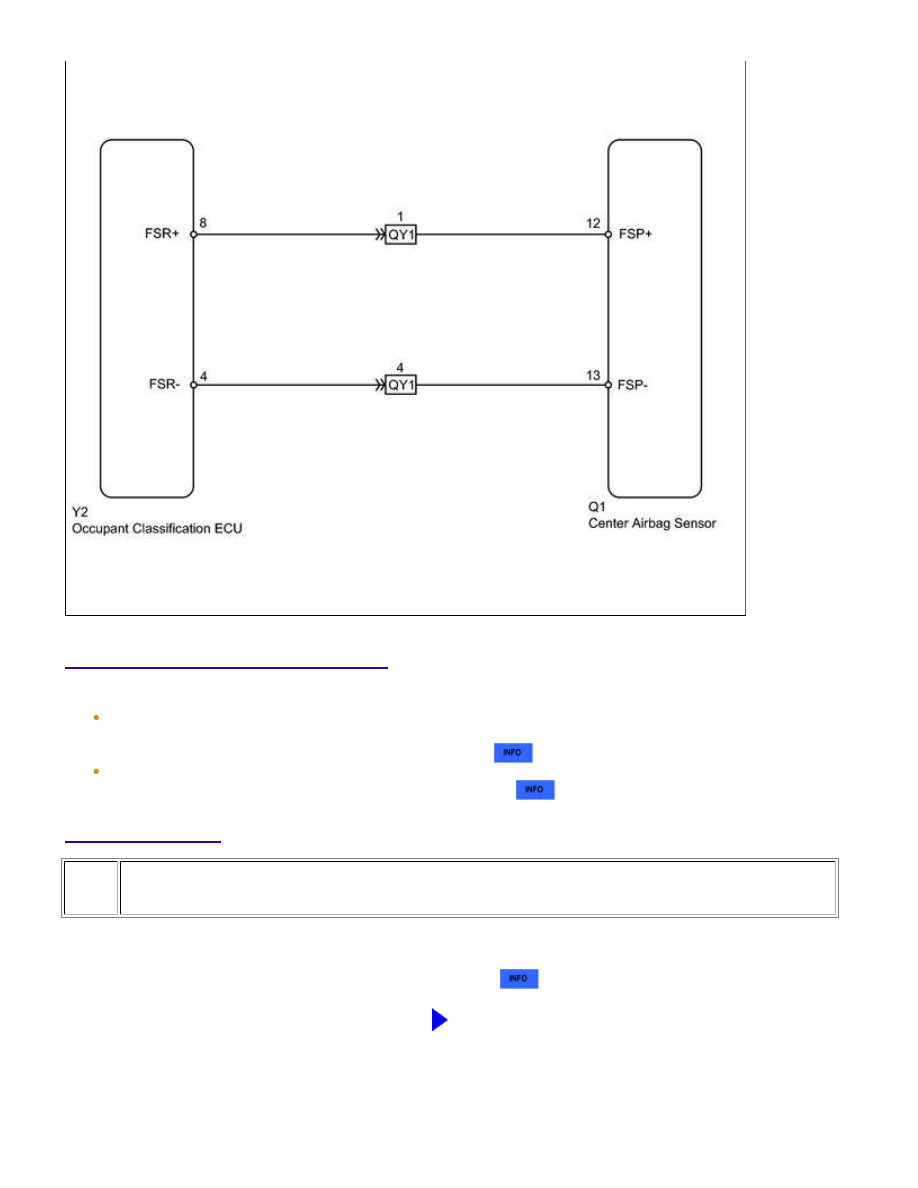

WIRING DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1650/3...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC (OCCUPANT CLASSIFICATION ECU)

(a) Turn the ignition switch to ON, and wait for at least 10 seconds.

.

NG

REPAIR CIRCUITS INDICATED BY OUTPUT DTCS

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1650/3...

OK

2.

CHECK FOR DTC (CENTER AIRBAG SENSOR)

(a) Turn the ignition switch to ON, and wait for at least 60

seconds.

(b) Clear the DTCs



.

(c) Turn the ignition switch off.

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

(e) Check for DTCs



.

OK:

DTC B1650/32 is not output.

HINT:

Codes other than DTC B1650/32 may be output at this time, but they are not related to this check.

NG

GO TO STEP 3

OK

USE SIMULATION METHOD TO CHECK

3.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

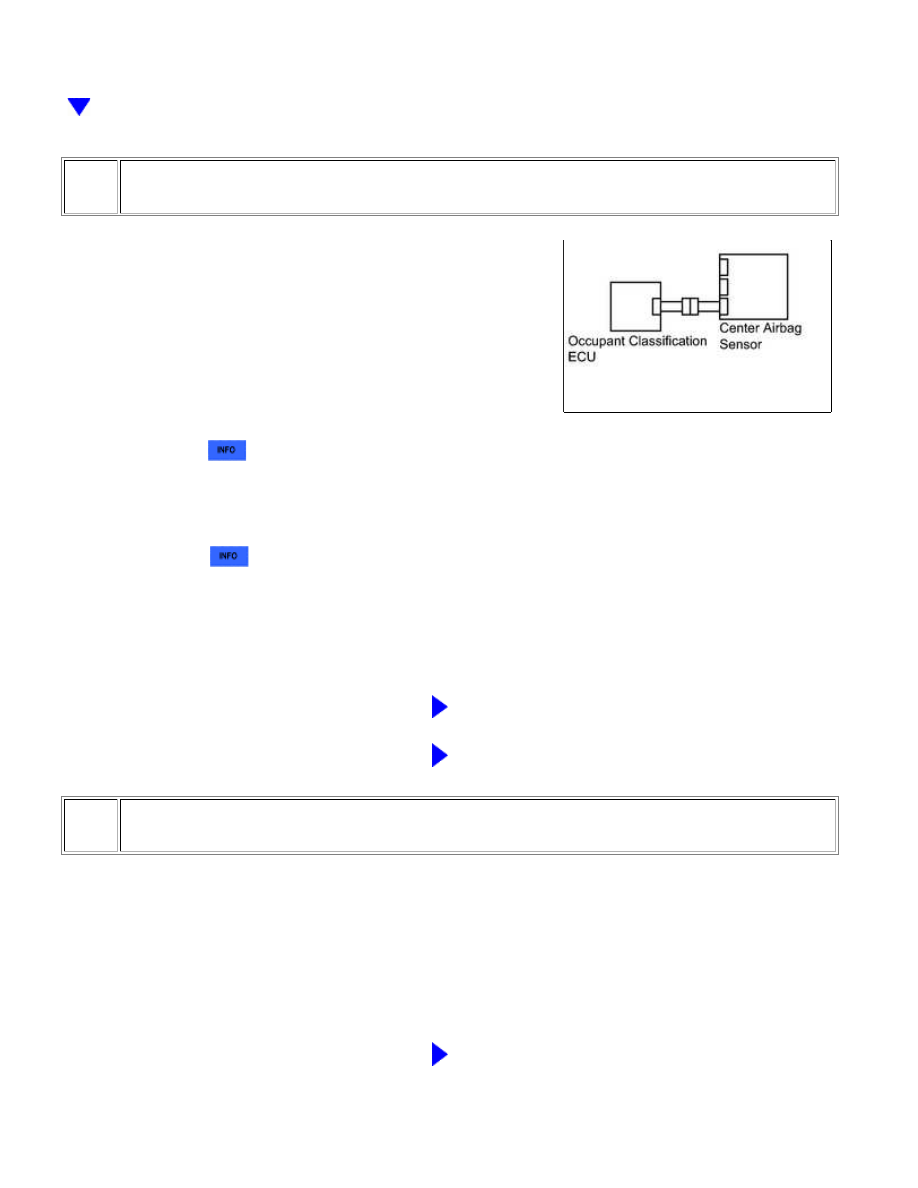

(c) Check that the connectors are properly connected to the center airbag sensor and the occupant

classification ECU.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1650/3...

OK

OK

4.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and the occupant classification ECU.

(b) Check that the connectors (on the center airbag sensor side and occupant classification ECU side)

are not damaged.

OK:

The connectors are not damaged or damaged.

NG

REPLACE HARNESS AND CONNECTOR

5.

CHECK OCCUPANT CLASSIFICATION SYSTEM CIRCUIT

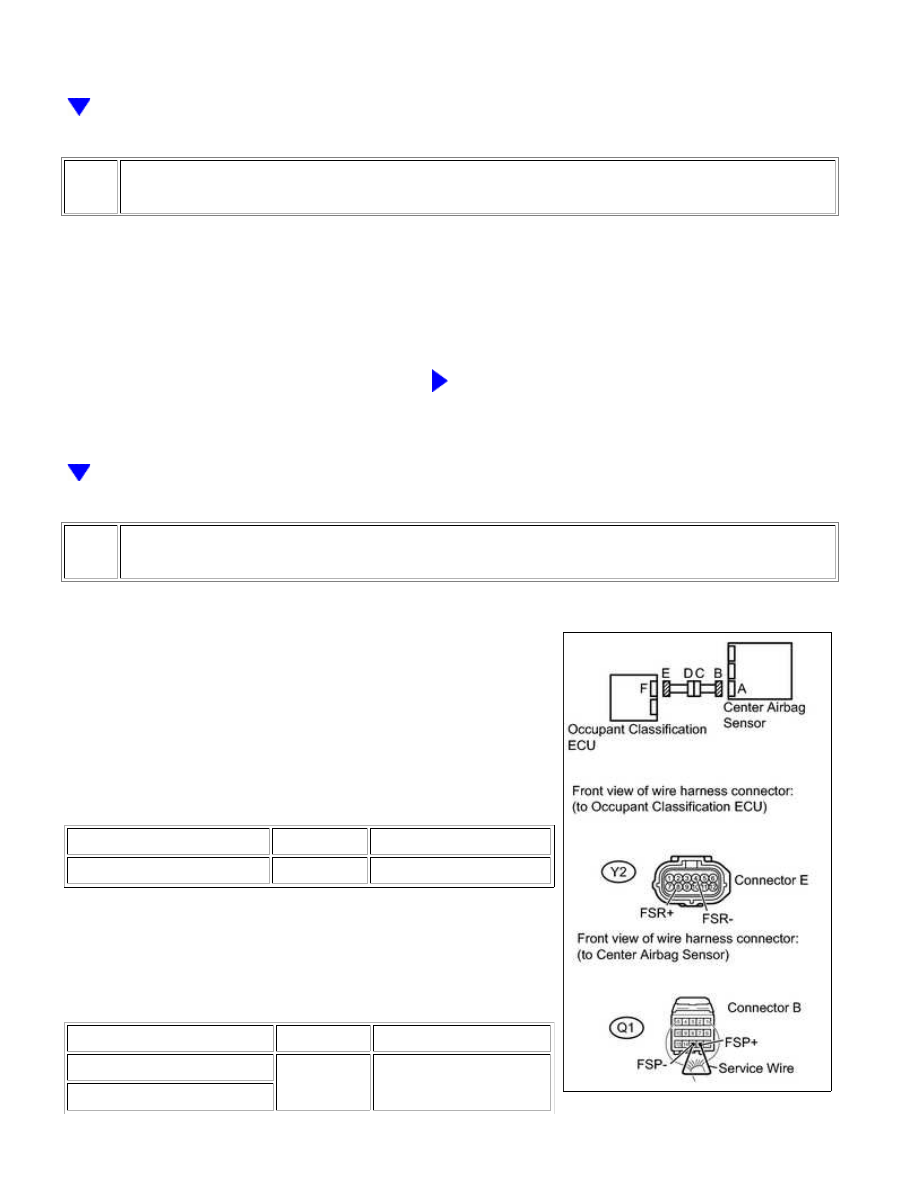

(a) Using a service wire, connect terminal 12 (FSP+) and 13

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y2-4 (FSR-) - Y2-8 (FSR+)

Always

Below 1 Ω

(c) Disconnect the service wire from connector B.

(d) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y2-4 (FSR-) - Y2-8 (FSR+)

Always

1 MΩ or higher

Y2-4 (FSR-) - Body ground
