Toyota Tundra. Manual - part 891

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Attach the 2 claws to install the inner rear view mirror cover.

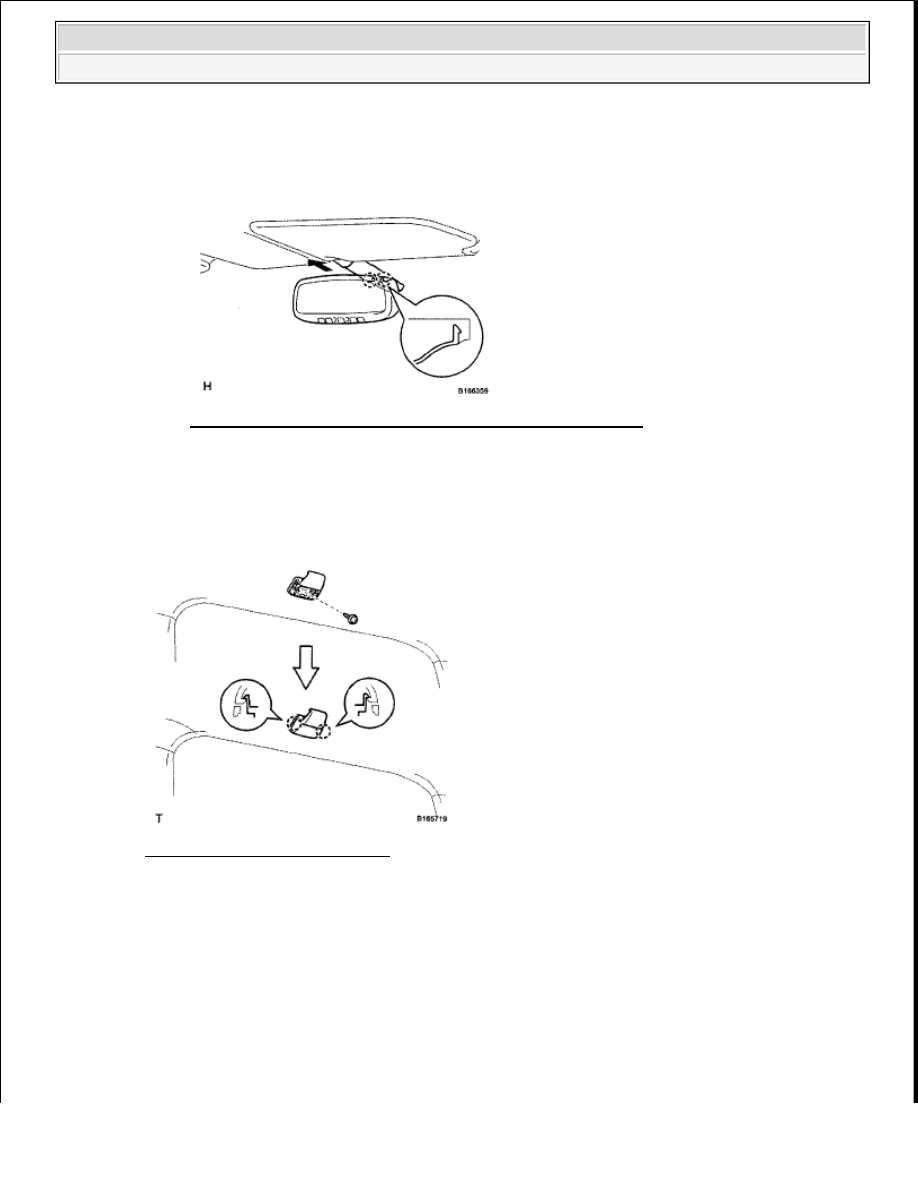

Fig. 181: Identifying Inner Rear View Mirror Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL COAT HOOK

a. Install the coat hook with the screw.

b. Attach the 2 claws to install the coat hook cap.

Fig. 182: Identifying Coat Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL ASSIST GRIP PLUG

a. Install a new assist grip plug.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































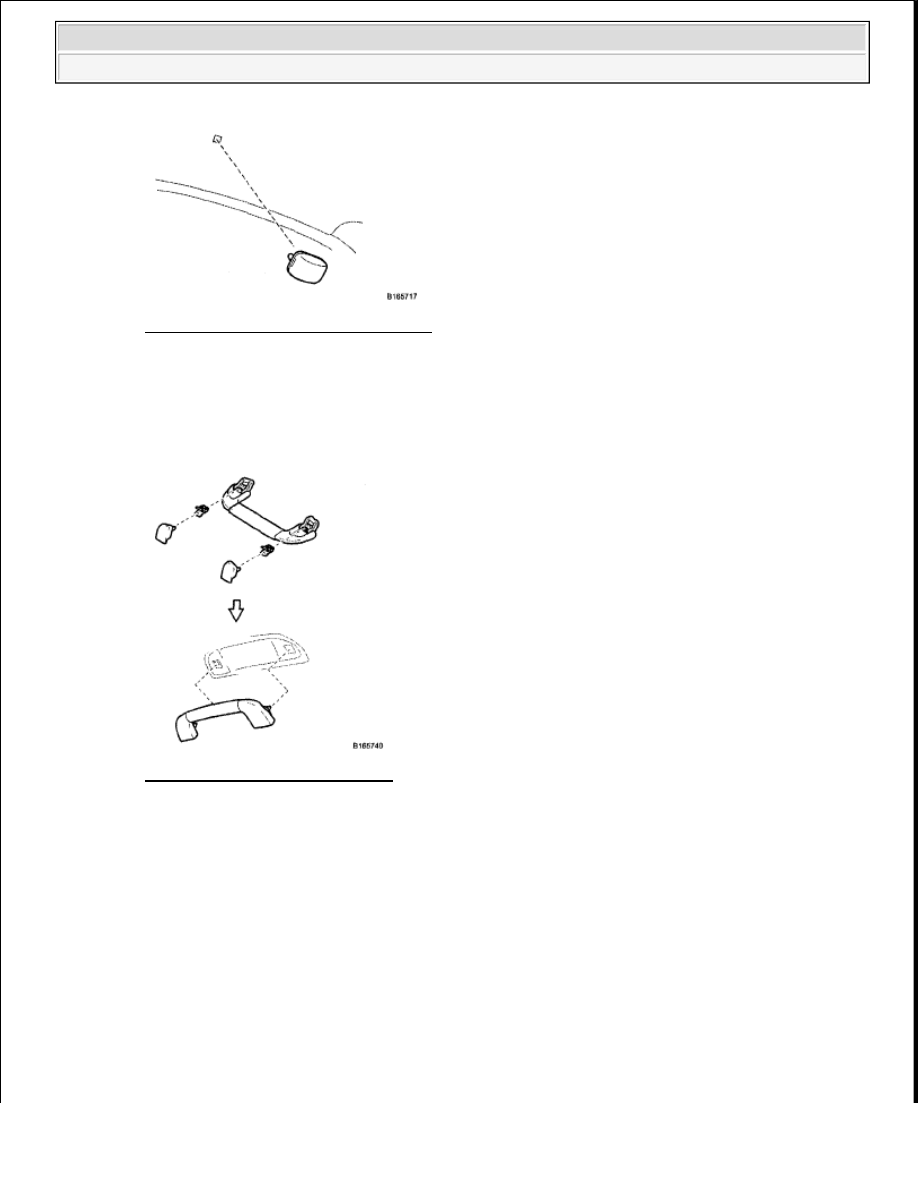

Fig. 183: Identifying Assist Grip Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL ASSIST GRIP SUB-ASSEMBLY

a. Install the 2 clips and 2 covers to the assist grip, as shown in the illustration.

b. Install the assist grip.

Fig. 184: Identifying Assist Grip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL VISOR HOLDER

a. Install the visor holder with the screw.

HINT:

Use the same procedure to install the visor holder on the other side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































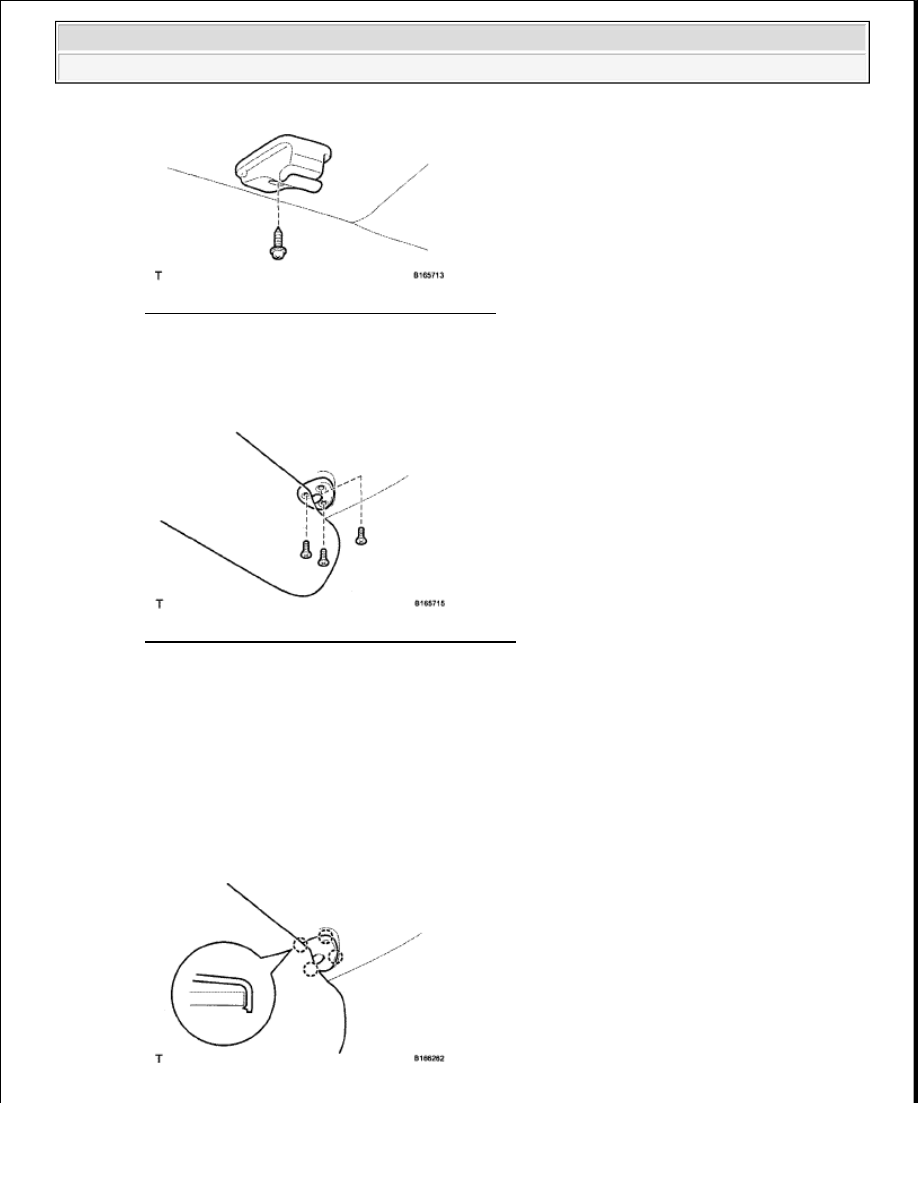

Fig. 185: Identifying Screw And Visor Holder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL VISOR ASSEMBLY LH

a. Install the visor with the 3 screws.

Fig. 186: Identifying Visor Assembly LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

8. INSTALL VISOR BRACKET COVER LH

a. Attach the 4 claws to install the visor bracket cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Fig. 187: Identifying Visor Bracket Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL VISOR BRACKET COVER RH

HINT:

Use the same procedures described for the LH side.

10. INSTALL ROOF CONSOLE BOX ASSEMBLY (see INSTALLATION )

11. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. Attach the 5 clips to install the quarter trim panel.

b. Install the 2 bolts.

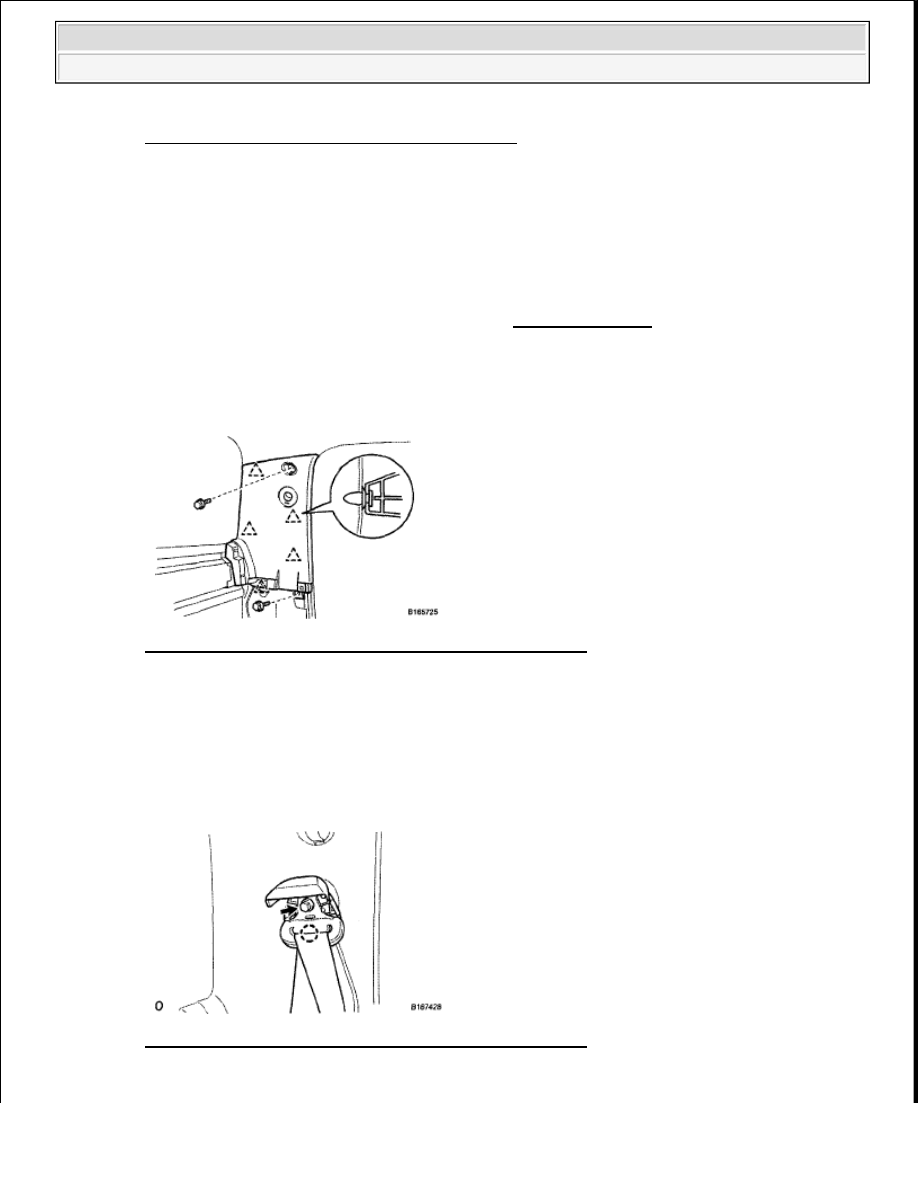

Fig. 188: Identifying Quarter Trim Panel Clips And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the bolt and extension of the anti-rotation device through the quarter trim panel hole into the

vehicle body.

d. Install the seat belt's shoulder anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 189: Locating Seat Belt's Shoulder Anchor With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
