b. Remove the screw and coat hook.

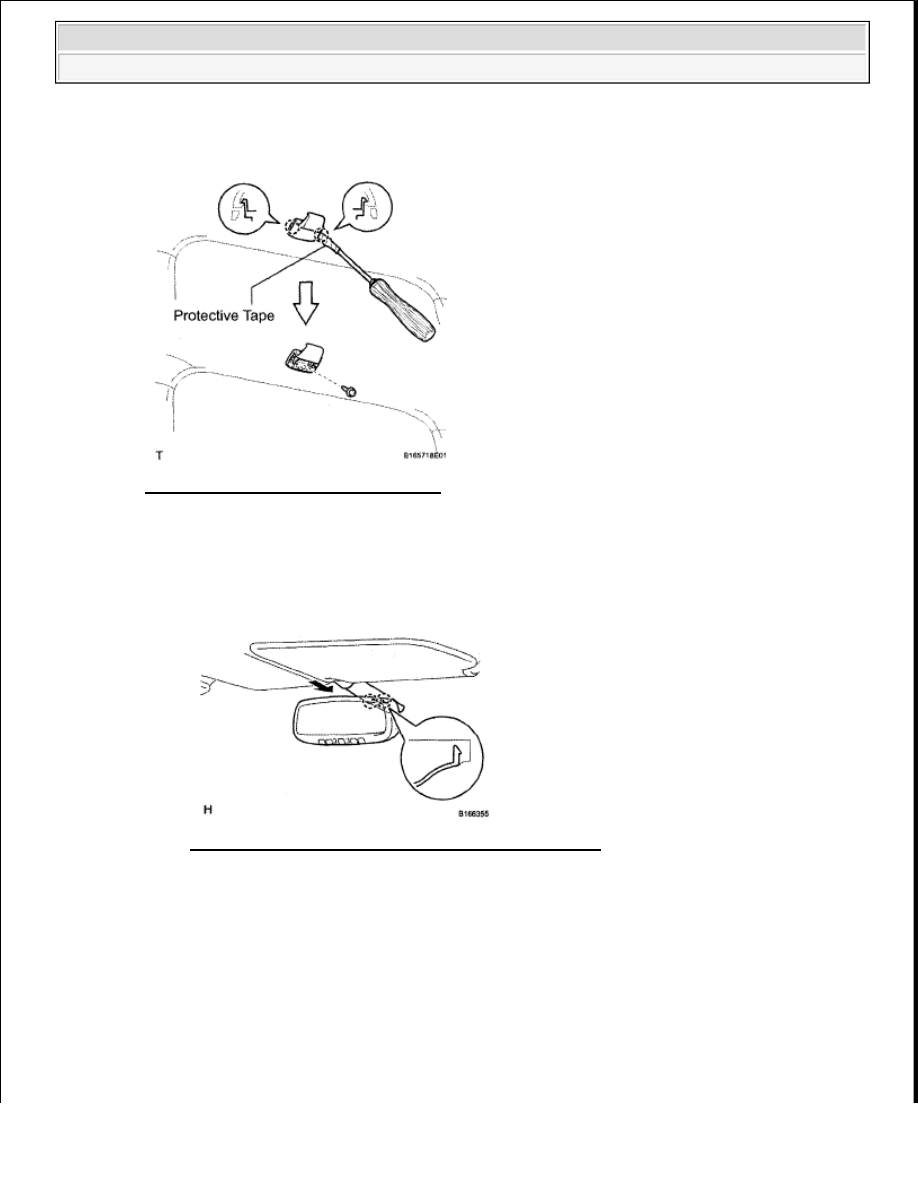

Fig. 171: Identifying Coat Hook Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE ROOF HEADLINING ASSEMBLY

a. w/ EC Mirror:

1. Detach the 2 claws and remove the inner rear view mirror cover.

Fig. 172: Identifying Inner View Mirror Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Disconnect the EC mirror connector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































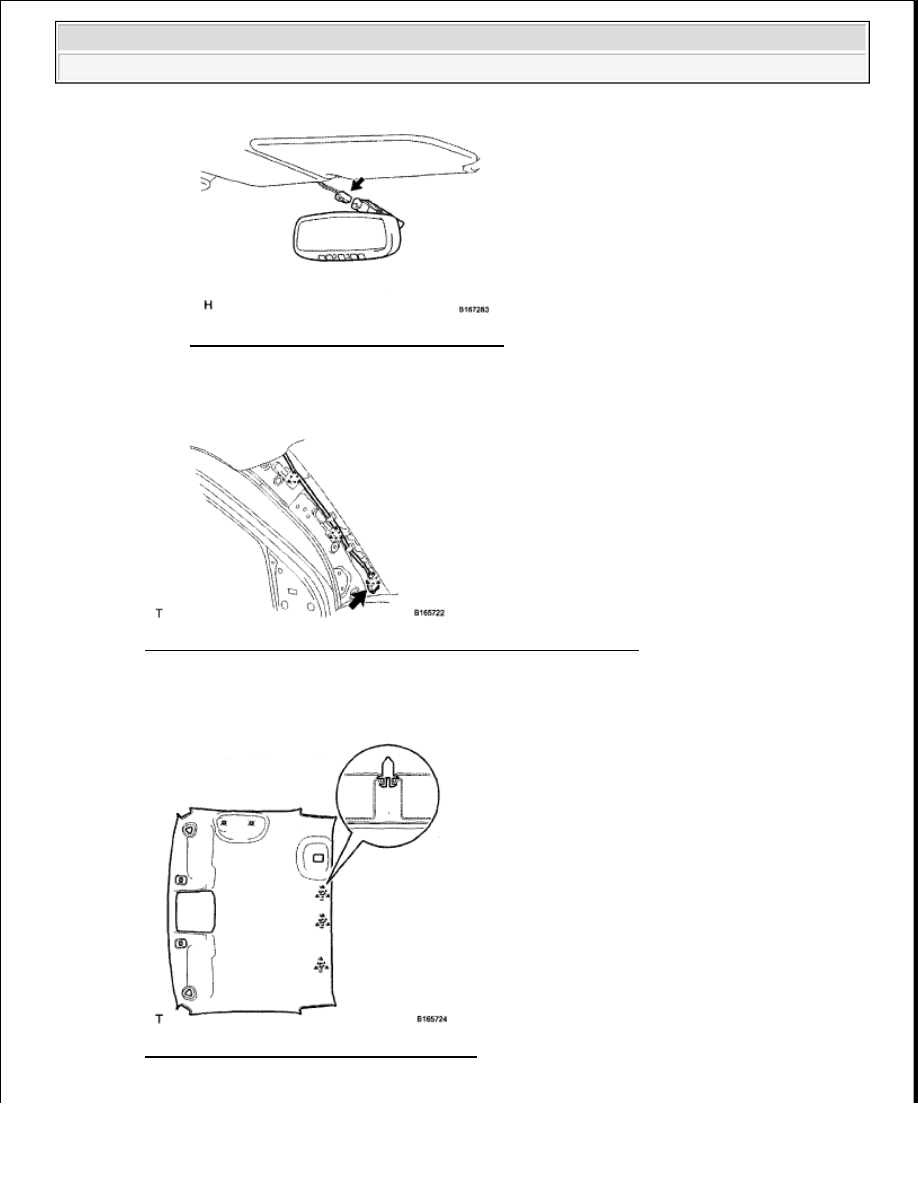

Fig. 173: Locating EC Mirror Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the roof wire connector and detach each clamp from the front pillar.

Fig. 174: Locating Roof Headlining Wire Connector And Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 3 clips.

Fig. 175: Identifying Roof Headlining Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































d. Take out the roof headlining from the cabin as shown in the illustration.

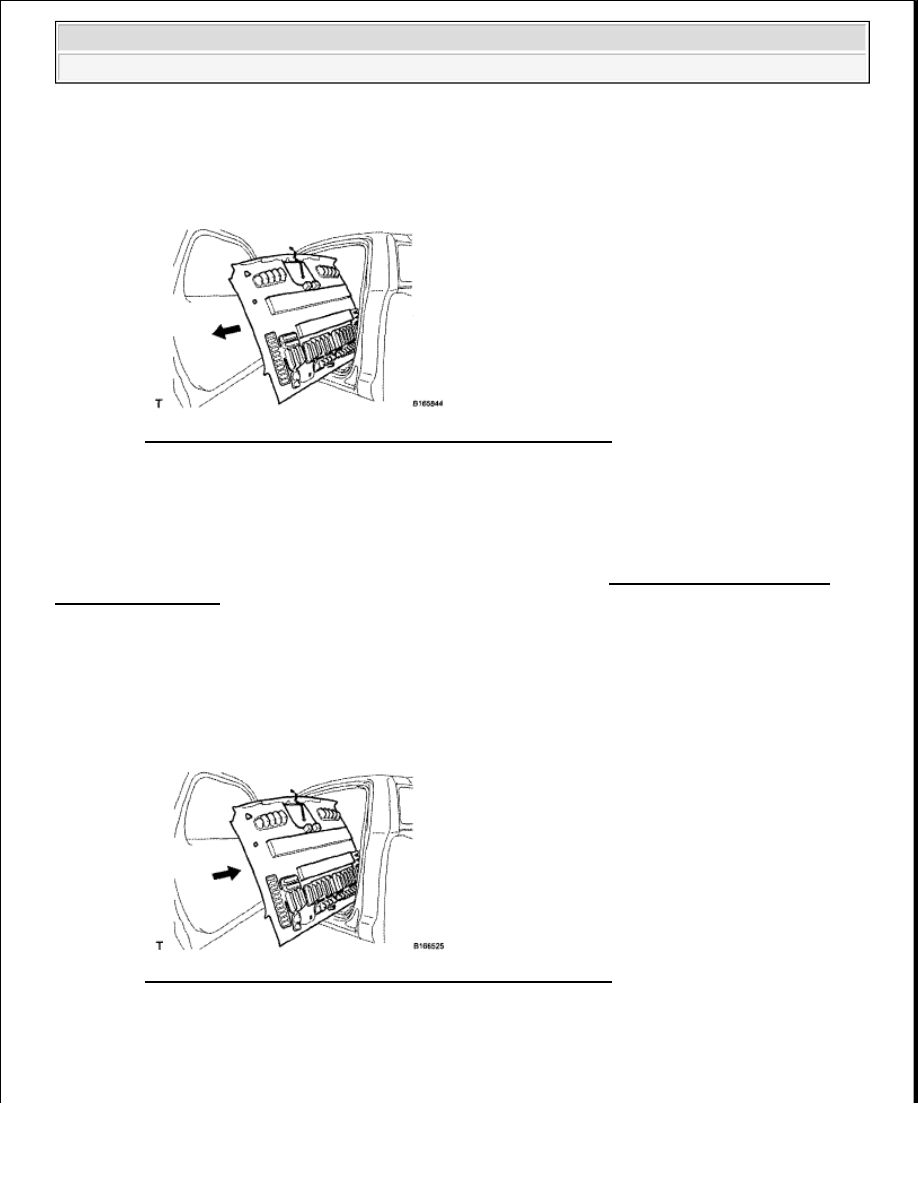

Fig. 176: Removal/Installation Of Roof Headlining Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL ROOF HEADLINING ASSEMBLY

a. Place the roof headlining in the cabin as shown in the illustration.

Fig. 177: Removal/Installation Of Roof Headlining Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 3 clips to install the headlining.

NOTE:

Be careful not to damage the roof headlining when taking it out.

NOTE:

Be careful not to damage the roof headlining when placing it in the
cabin.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































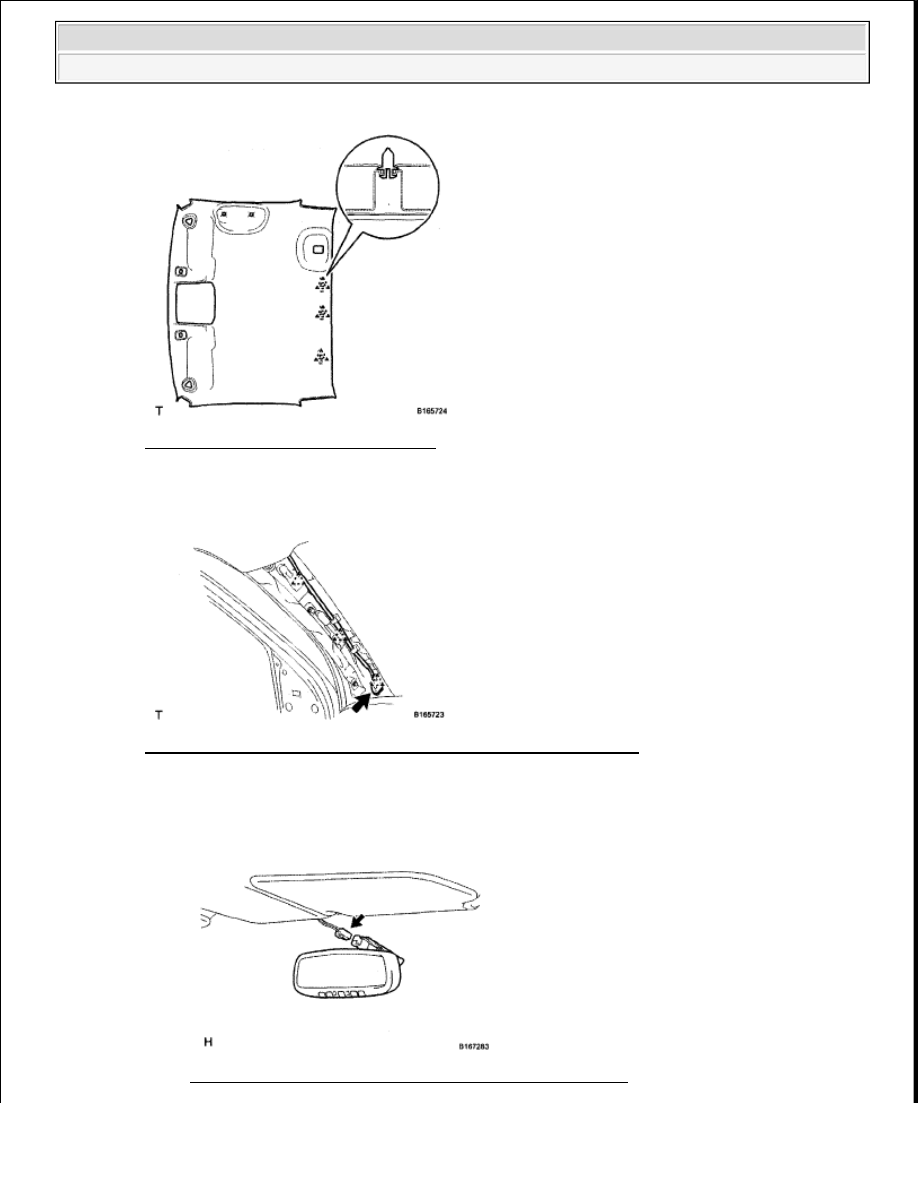

Fig. 178: Identifying Headlining Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the roof wire connector and attach each clamp.

Fig. 179: Locating Roof Headlining Wire Connector And Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. w/ EC Mirror:

1. Connect the EC mirror connector.

Fig. 180: Locating EC Mirror Connector (W/EC Mirror)
