Tape the screwdriver tip before use.

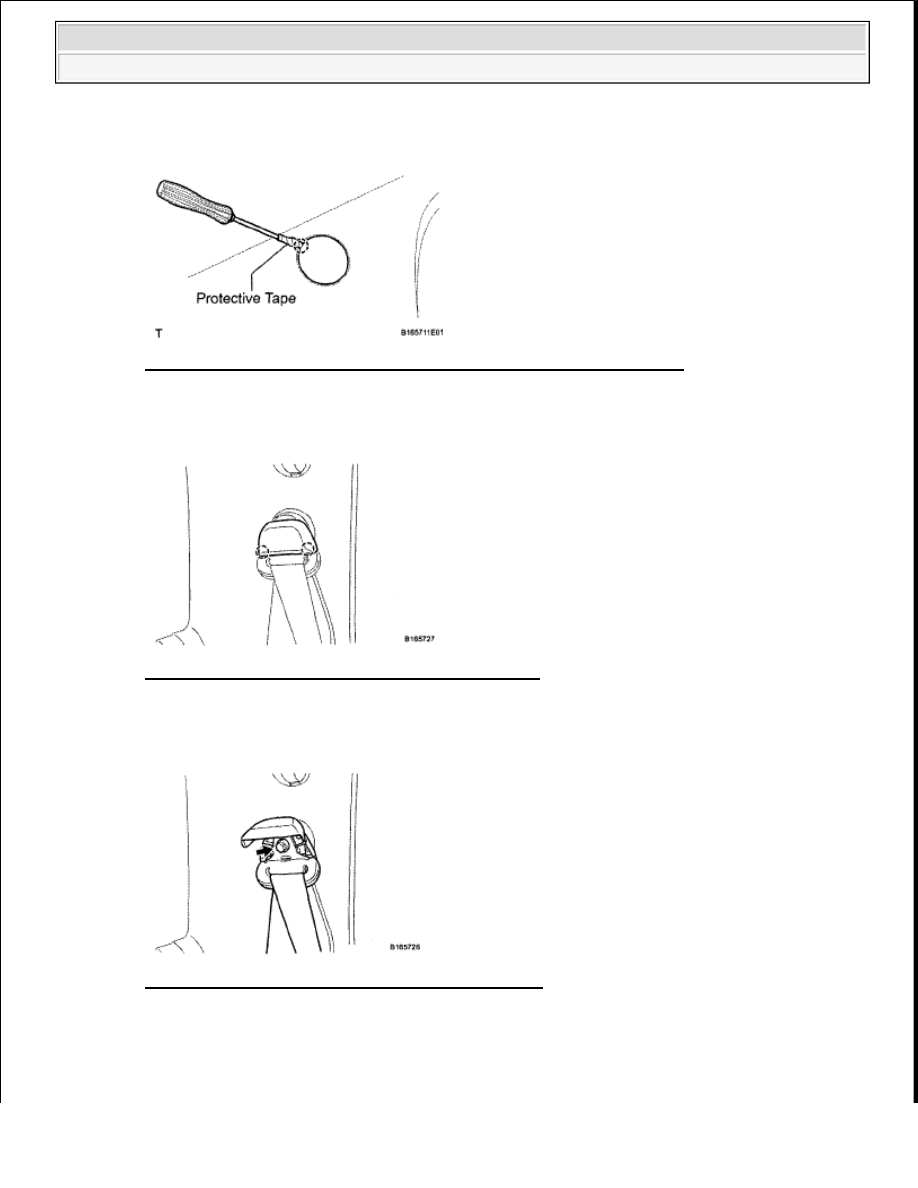

Fig. 162: Identifying Front Quarter Trim Panel Assembly Cover Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 2 claws and open the seat belt anchor cover.

Fig. 163: Identifying Seat Belt Anchor Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the bolt and disconnect the seat belt's shoulder anchor.

Fig. 164: Locating Seat Belt's Shoulder Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 2 bolts.

e. Detach the 5 clips and remove the quarter trim panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































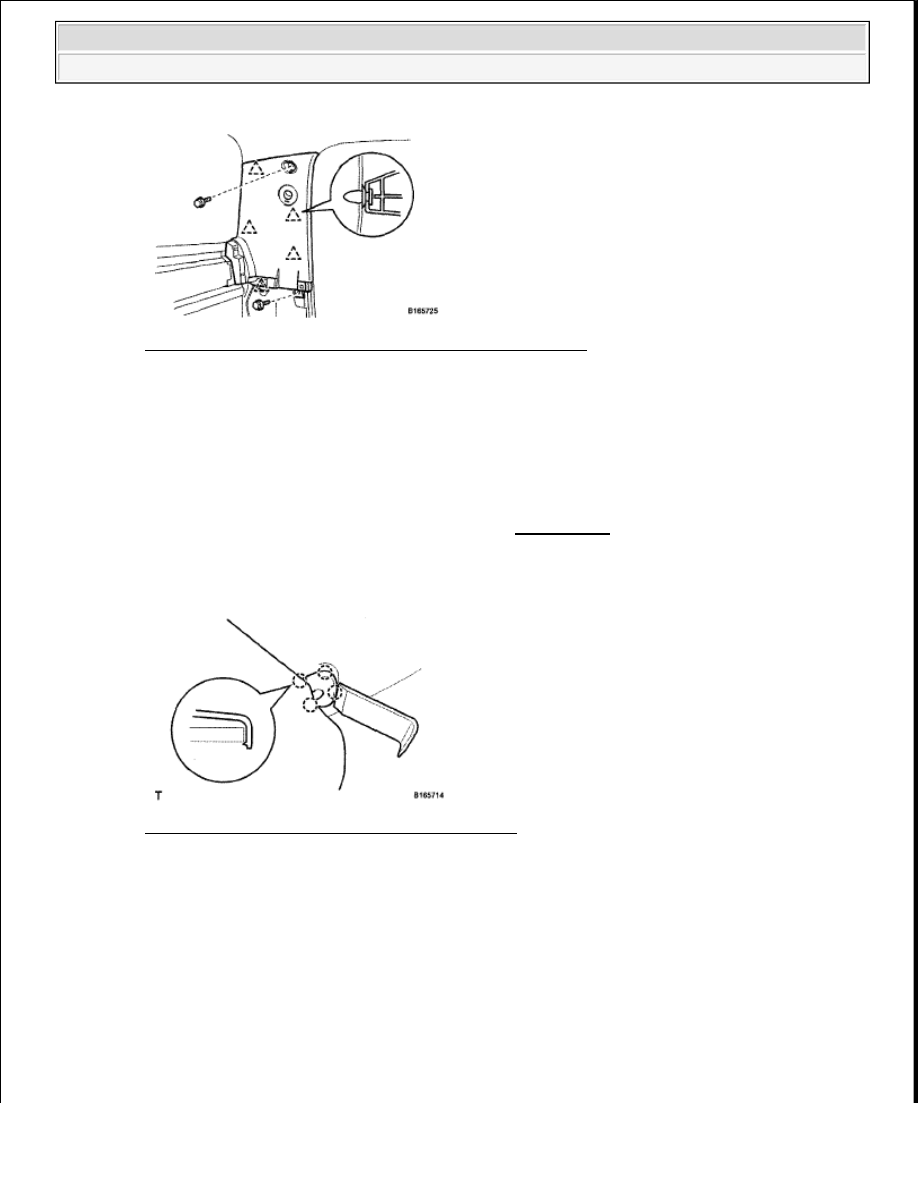

Fig. 165: Identifying Quarter Trim Panel Clips And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

20. REMOVE ROOF CONSOLE BOX ASSEMBLY (see REMOVAL )

21. REMOVE VISOR BRACKET COVER LH

a. Using a moulding remover, detach the 4 claws and remove the visor bracket cover.

Fig. 166: Identifying Visor Bracket Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. REMOVE VISOR BRACKET COVER RH

HINT:

Use the same procedures described for the LH side.

23. REMOVE VISOR ASSEMBLY LH

a. Remove the 3 screws and visor.

24. REMOVE VISOR ASSEMBLY RH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































HINT:

Use the same procedures described for the LH side.

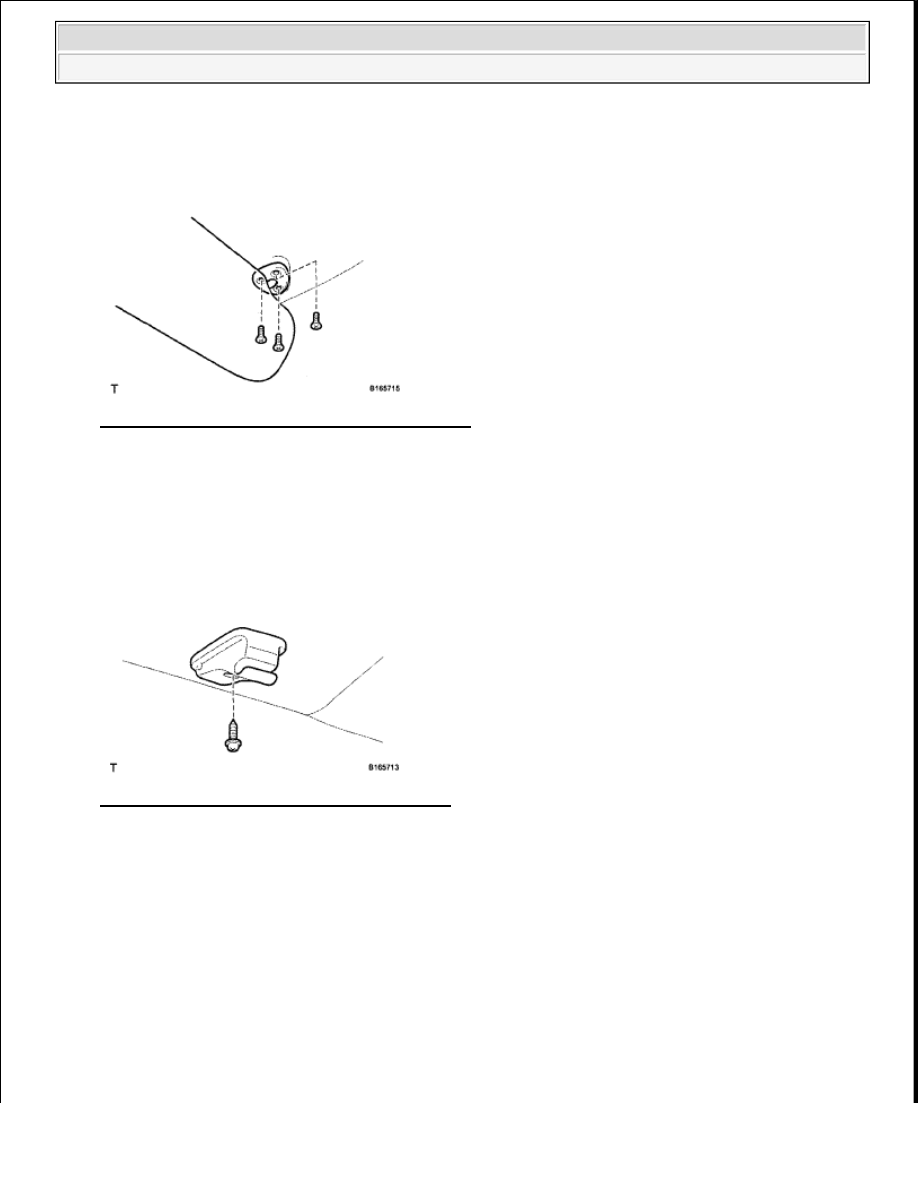

Fig. 167: Identifying Visor Assembly LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE VISOR HOLDER

a. Remove the screw and visor holder.

HINT:

Use the same procedure to remove the visor holder on the other side.

Fig. 168: Identifying Screw And Visor Holder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. REMOVE ASSIST GRIP SUB-ASSEMBLY

a. Using a screwdriver, detach the 4 claws and remove the 2 assist grip covers.

HINT:

Tape the screwdriver tip before use.

b. Detach the 2 clips and remove the assist grip.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































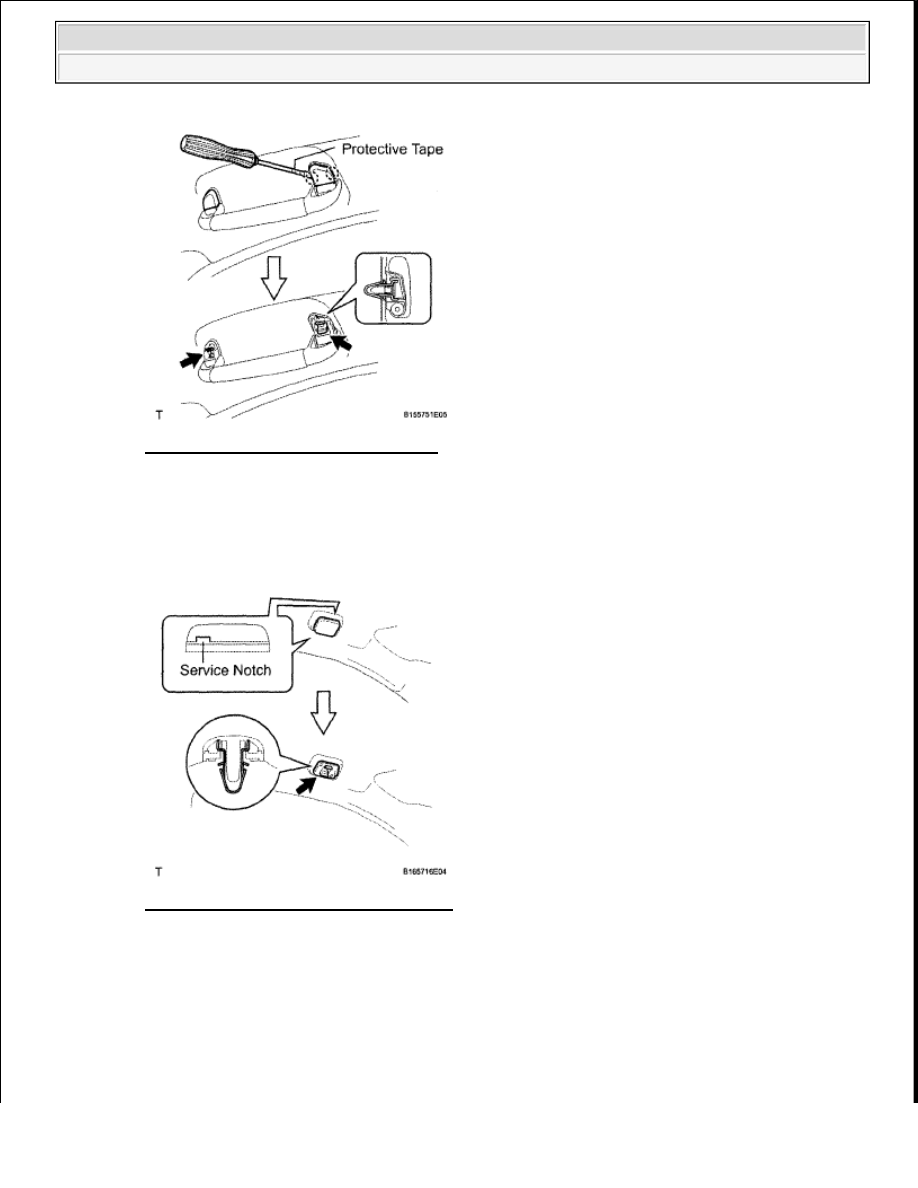

Fig. 169: Identifying Assist Grip Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE ASSIST GRIP PLUG

a. Insert a screwdriver into the service notch and break off the cap.

b. Detach the clip and remove the assist grip plug.

Fig. 170: Locating Assist Grip Plug Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE COAT HOOK

a. Using a screwdriver, detach the 2 claws and remove the coat hook cap.

HINT:

Tape the screwdriver tip before use.
