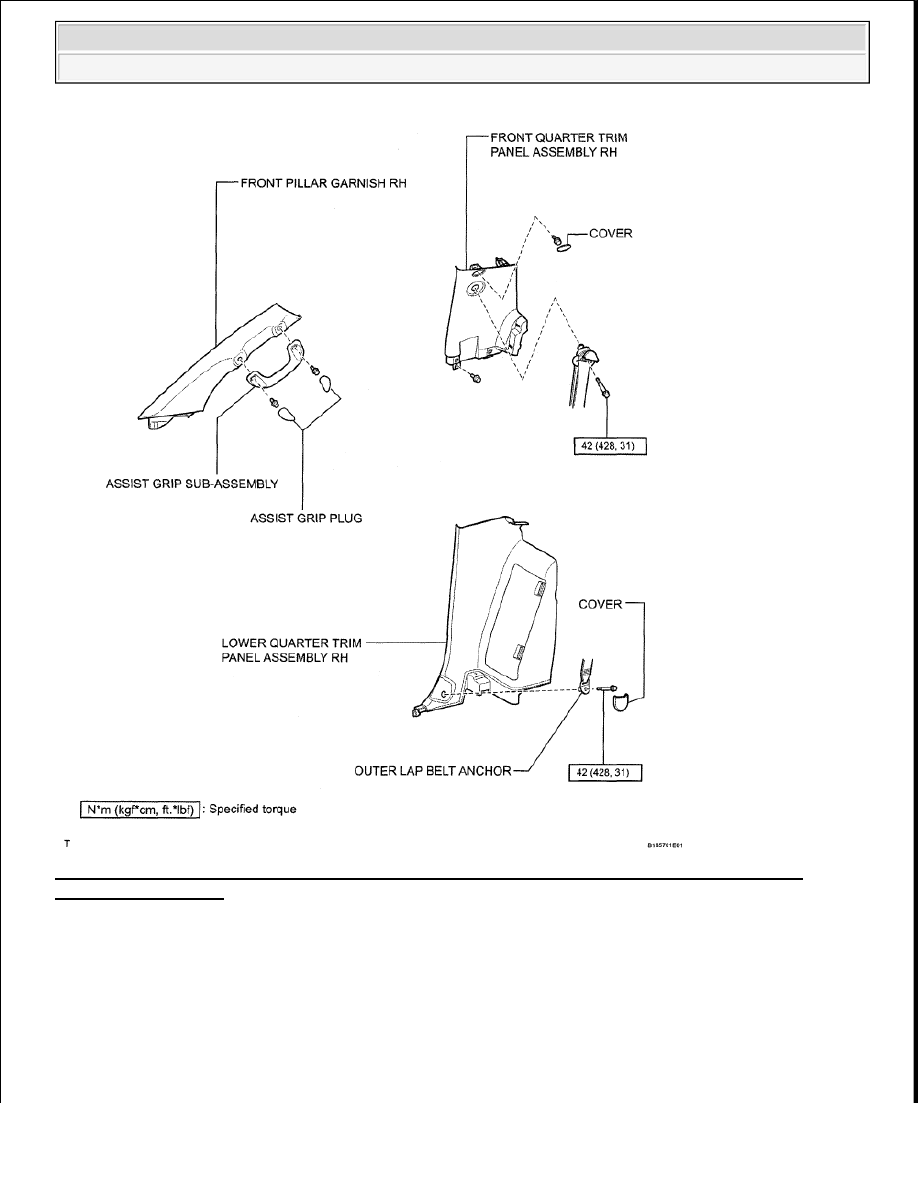

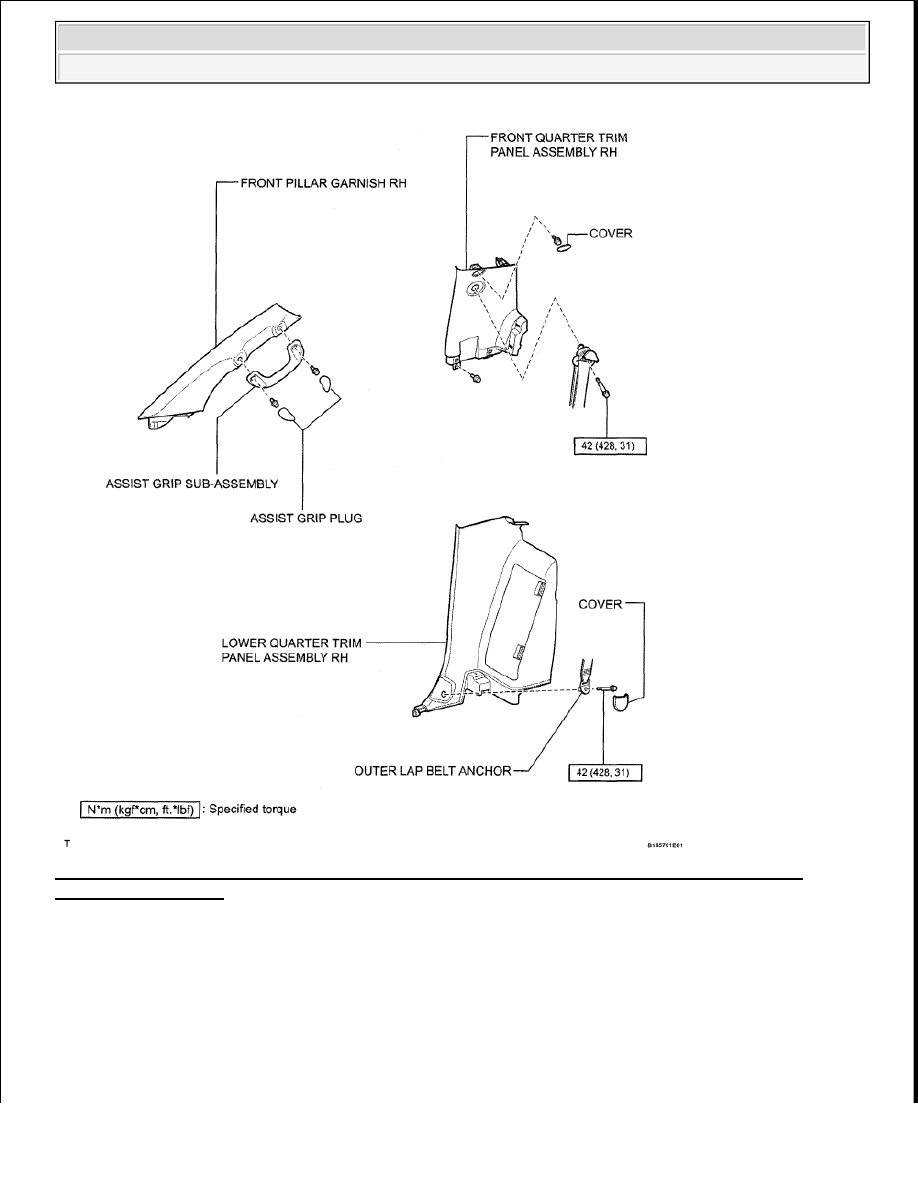

Fig. 147: Identifying Roof Headlining Replacement Components With Torque Specifications (For
Regular Cab) (4 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

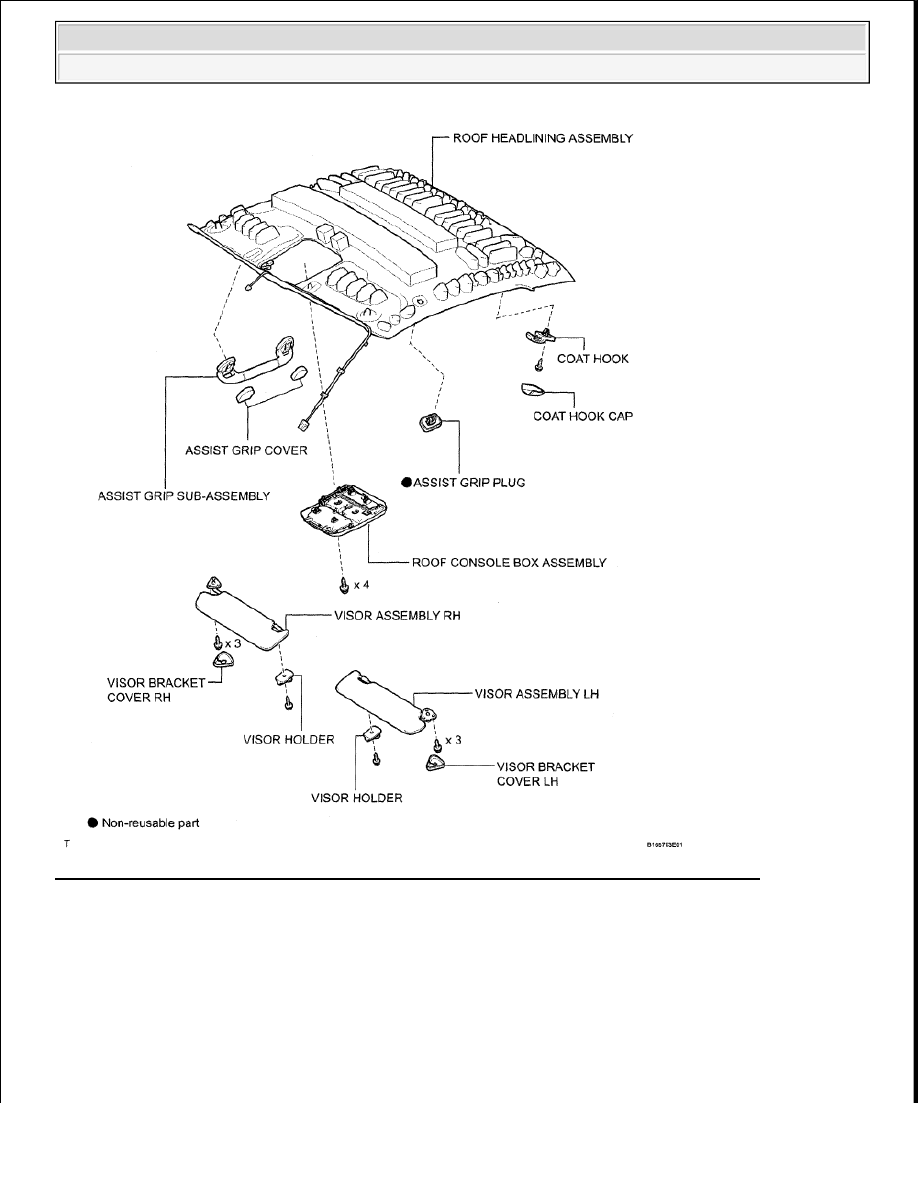

Fig. 148: Identifying Roof Headlining Replacement Components (For Regular Cab) (5 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































2. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

a. Remove the front seat (see REMOVAL ).

3. REMOVE FRONT SEAT ASSEMBLY (for Fold Down Seat Type)

a. Remove the front seat (see REMOVAL ).

4. REMOVE FRONT SEAT ASSEMBLY (for Center Seat)

a. Remove the front seat (see REMOVAL ).

5. REMOVE FRONT DOOR SCUFF PLATE LH

a. Detach the 6 claws and 3 clips, and remove the scuff plate.

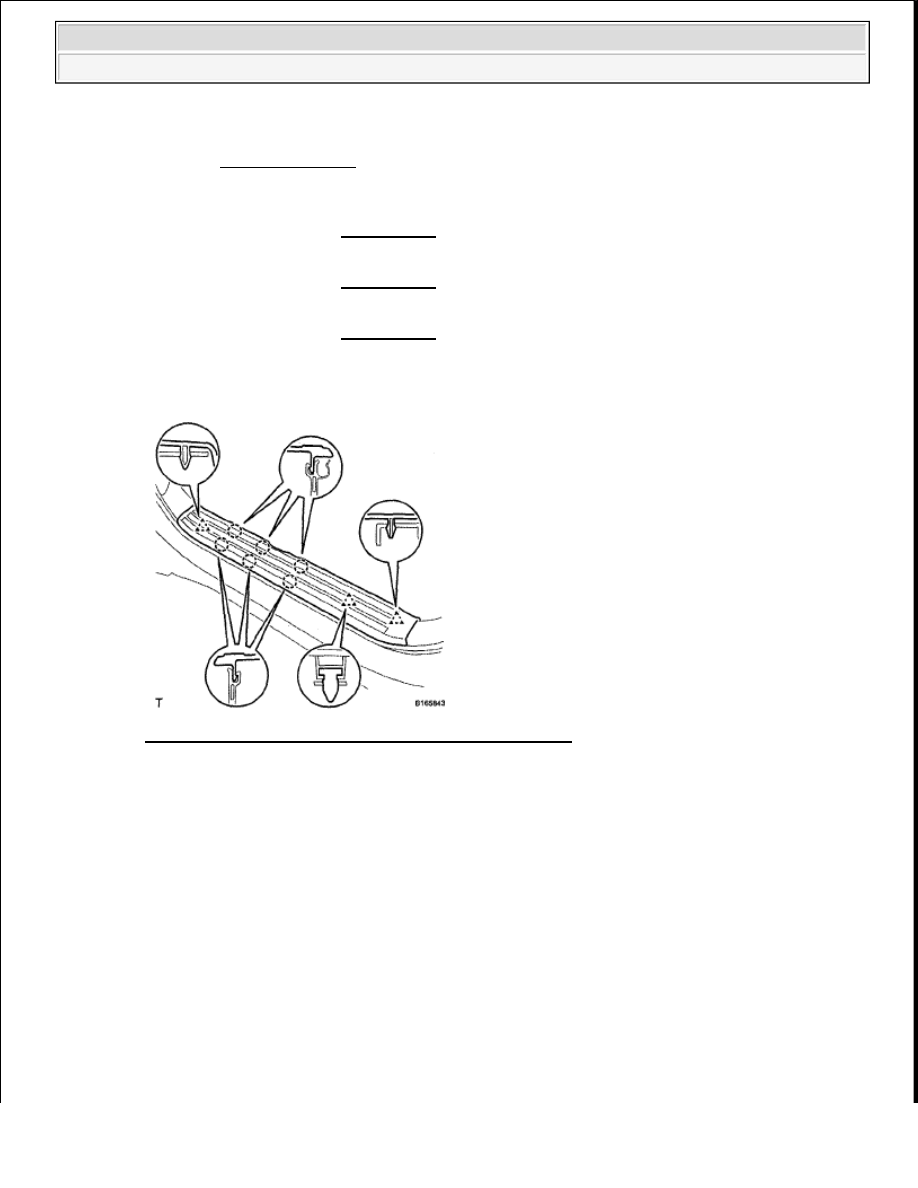

Fig. 149: Identifying Front Scuff Plate Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE FRONT DOOR SCUFF PLATE RH

HINT:

Use the same procedures described for the LH side.

7. REMOVE COWL SIDE TRIM BOARD LH

a. Remove the clip.

b. Detach the 2 clips and remove the cowl side trim board.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































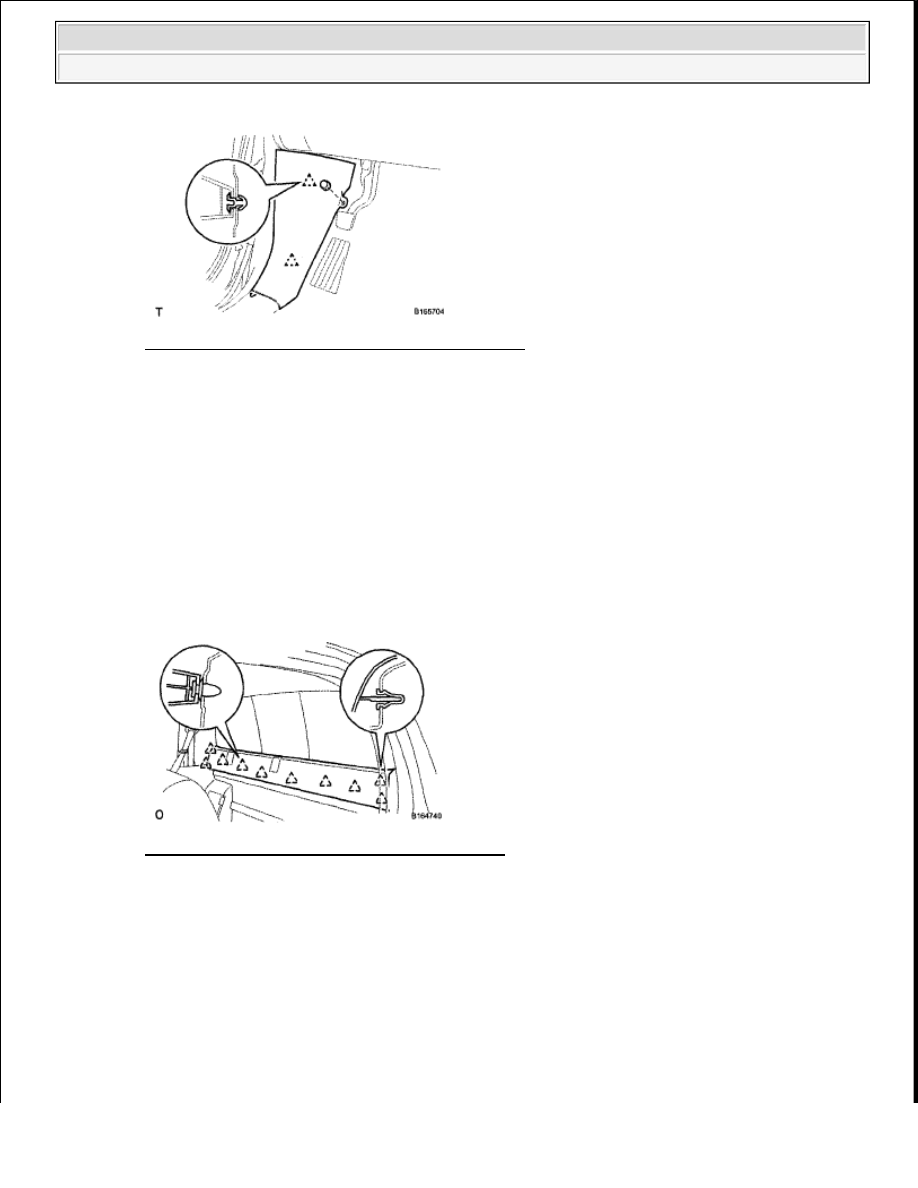

Fig. 150: Identifying Cowl Side Trim Board Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE COWL SIDE TRIM BOARD RH

HINT:

Use the same procedures described for the LH side.

9. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

10. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH

11. REMOVE UPPER BACK PANEL GARNISH

a. Detach the 10 clips and remove the back panel garnish.

Fig. 151: Identifying Back Panel Garnish Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE LUGGAGE COMPARTMENT BOX LH

a. Remove the 2 clips.

b. Detach the 3 claws and remove the luggage compartment box.
