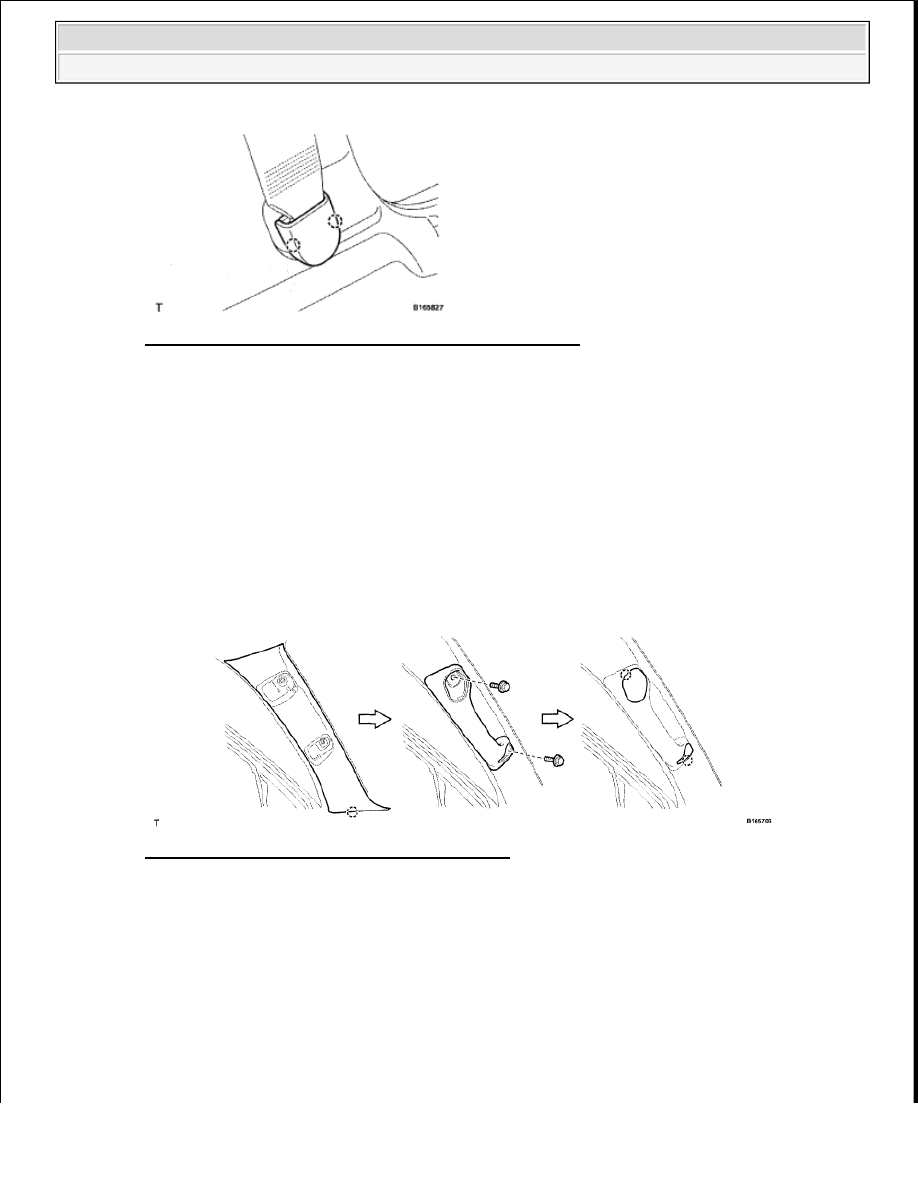

Fig. 135: Identifying Front Shoulder Belt Anchor Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

21. INSTALL CENTER PILLAR GARNISH LH

a. Pass the front seat outer belt floor anchor through the center pillar garnish.

b. Attach the claw to install the center pillar garnish.

c. Install the 2 screws.

d. Install the assist grip with the 2 bolts.

e. Attach the 2 claws to install the 2 assist grip plugs.

Fig. 136: Identifying Center Pillar Garnish
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































22. INSTALL CENTER PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

23. INSTALL LOWER CENTER PILLAR GARNISH LH

a. Attach the 7 clips and 2 claws to install the center pillar garnish.

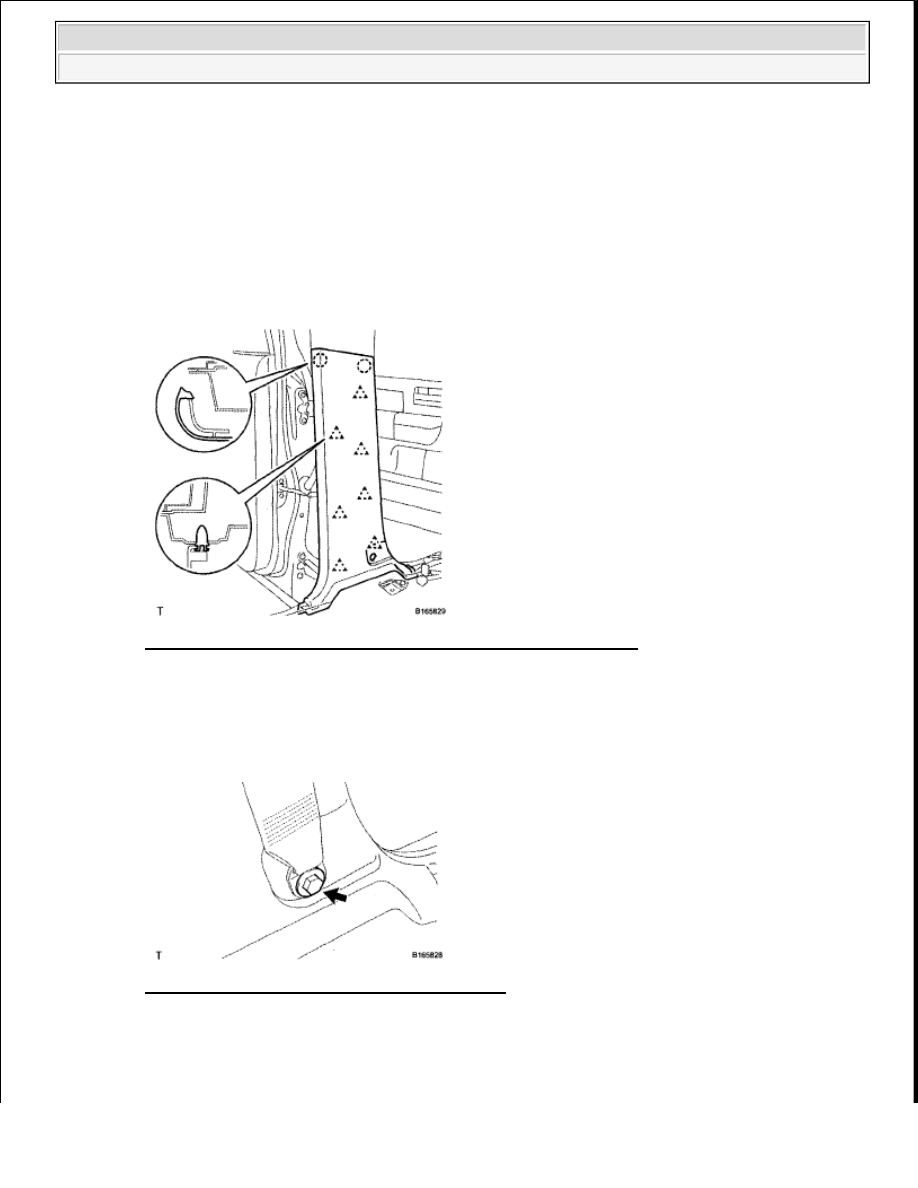

Fig. 137: Identifying Center Pillar Garnish LH Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the outer lap belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 138: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































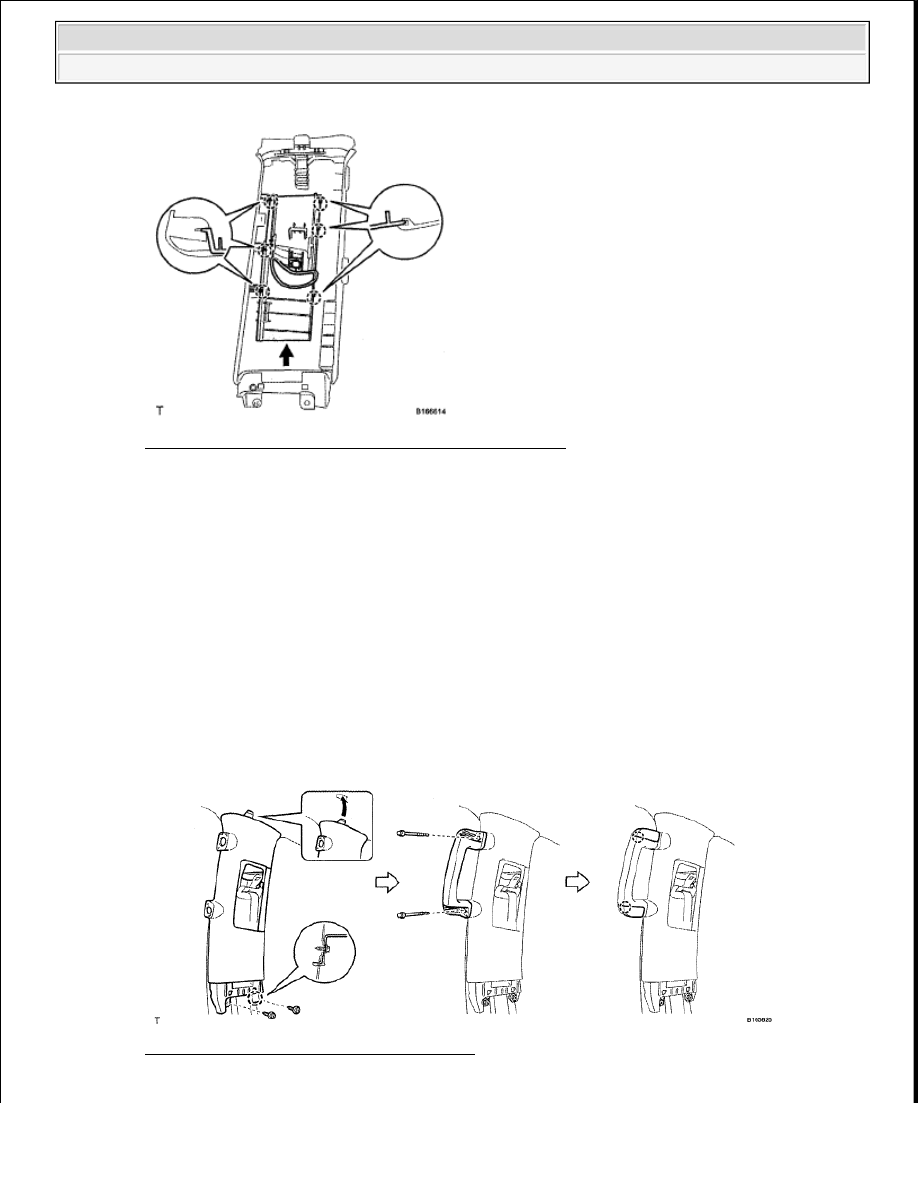

Fig. 139: Identifying Lower Center Pillar Garnish Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL LOWER CENTER PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

25. INSTALL FRONT PILLAR GARNISH LH

a. Attach the claw to install the front pillar garnish.

b. Install the assist grip with the 2 bolts.

c. Attach the 2 claws to install the 2 assist grip plugs.

Fig. 140: Identifying Front Pillar Garnish Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL FRONT PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

27. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

28. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH

29. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































30. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

31. INSTALL COWL SIDE TRIM BOARD LH

a. Attach the 2 clips to install the cowl side trim board.

b. Install the clip.

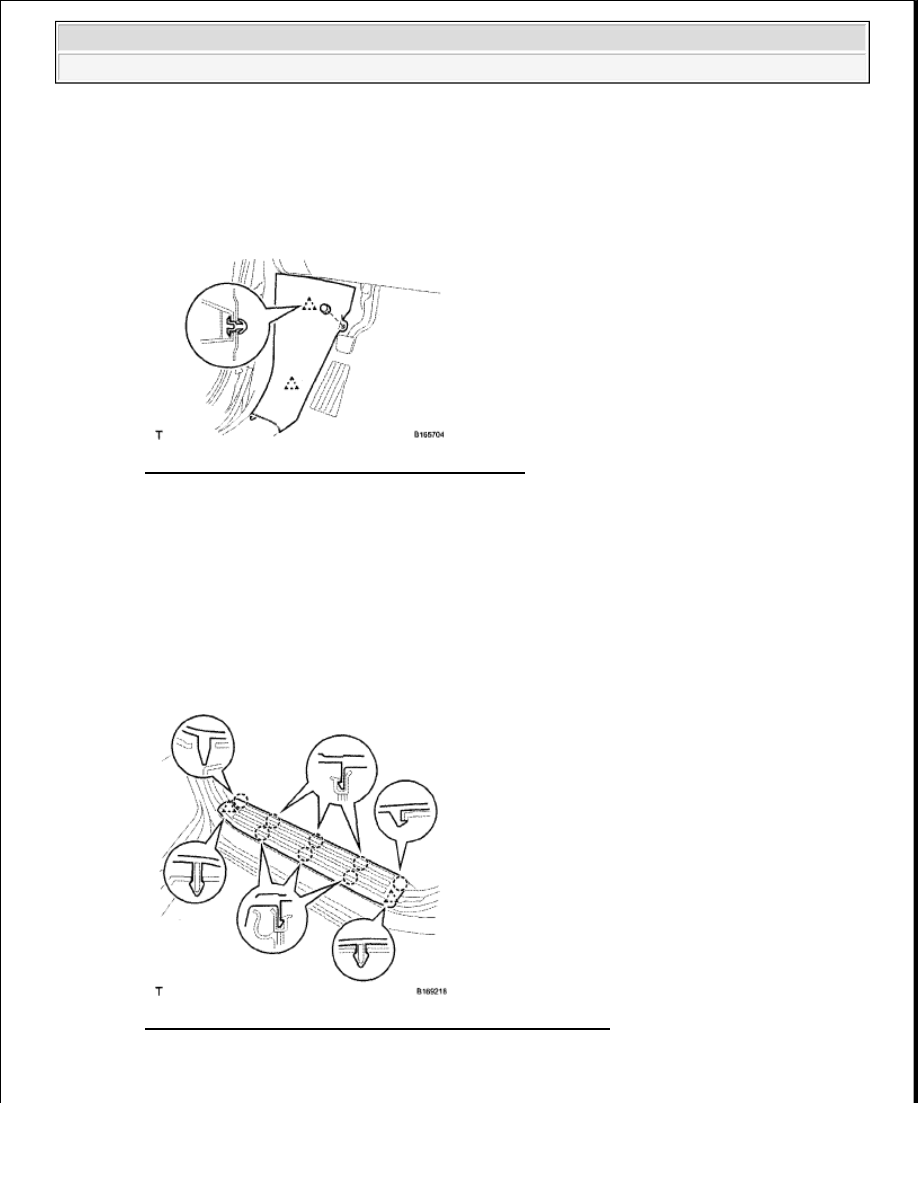

Fig. 141: Identifying Cowl Side Trim Board Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. INSTALL COWL SIDE TRIM BOARD RH

HINT:

Use the same procedures described for the LH side.

33. INSTALL REAR DOOR SCUFF PLATE LH

a. Attach the 8 claws and 2 clips to install the scuff plate.

Fig. 142: Identifying Rear Door Scuff Plate Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. INSTALL REAR DOOR SCUFF PLATE RH
