Toyota Tundra. Manual - part 884





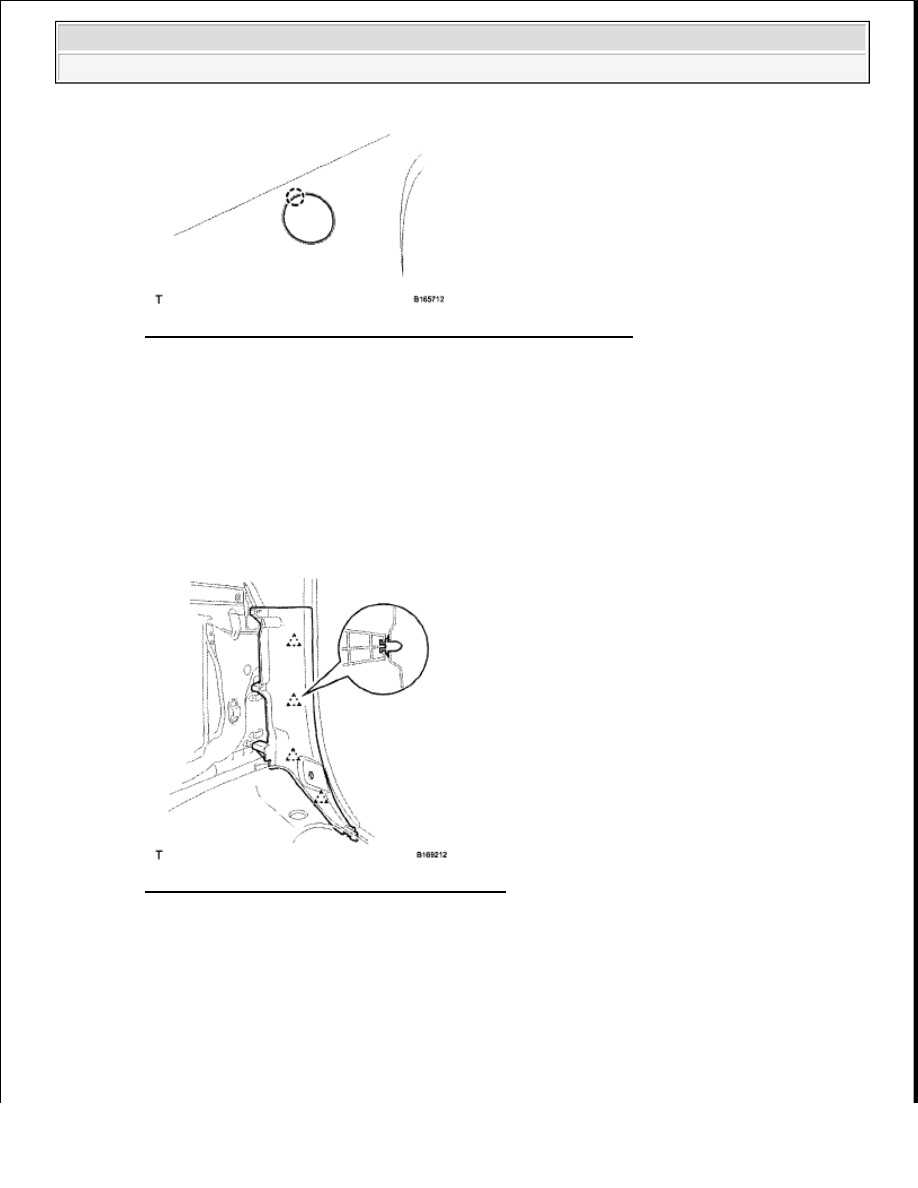

Fig. 126: Identifying Front Quarter Trim Panel Assembly Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

15. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. Attach the 4 clips to install the quarter trim panel.

Fig. 127: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the outer lap belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

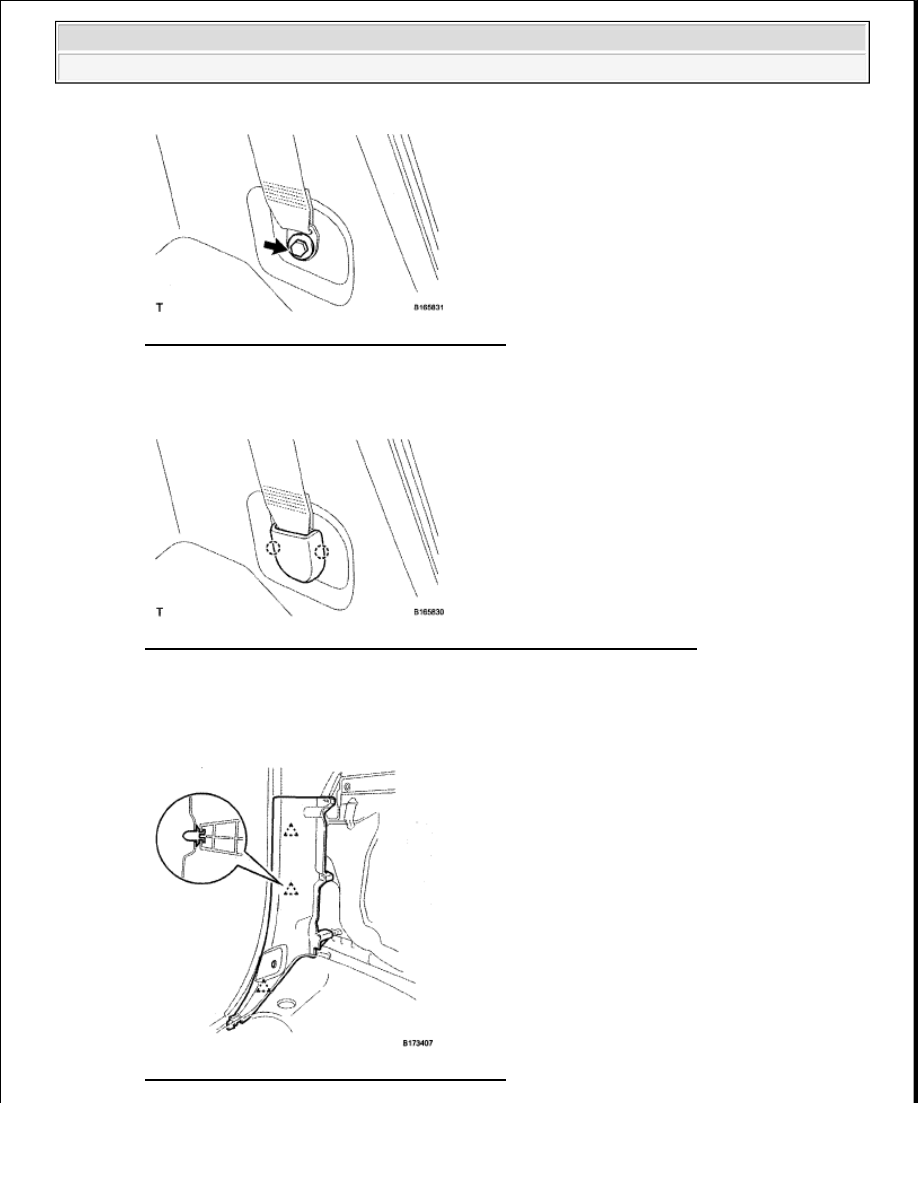

Fig. 128: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.

Fig. 129: Identifying Lower Quarter Trim Panel Assembly Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

a. Attach the 3 clips to install the quarter trim panel.

Fig. 130: Identifying Quarter Trim Panel Clips



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the outer lap belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

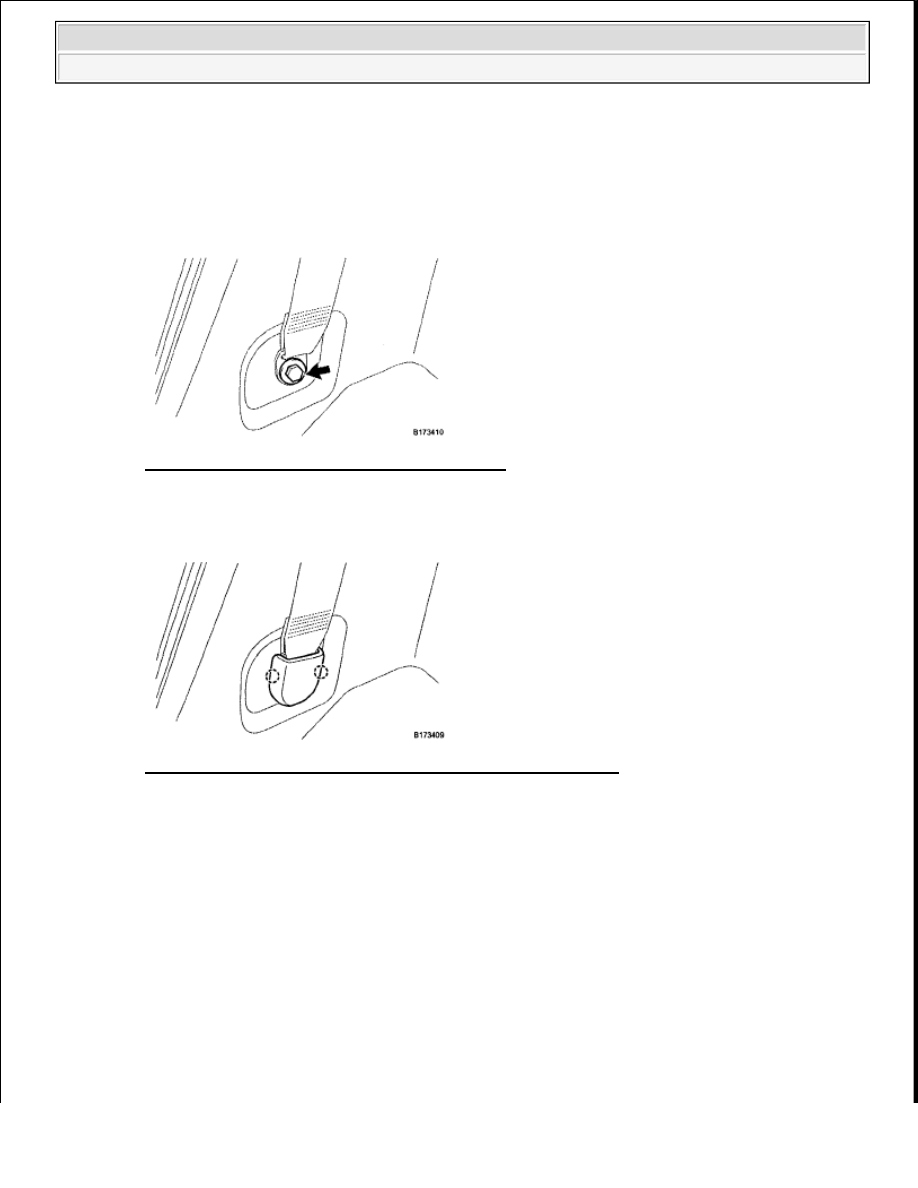

Fig. 131: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.

Fig. 132: Identifying Lower Quarter Trim Panel Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL BACK PANEL TRIM LH

a. Attach the 8 clips to install the back panel trim.

b. Install the package holder net hook.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

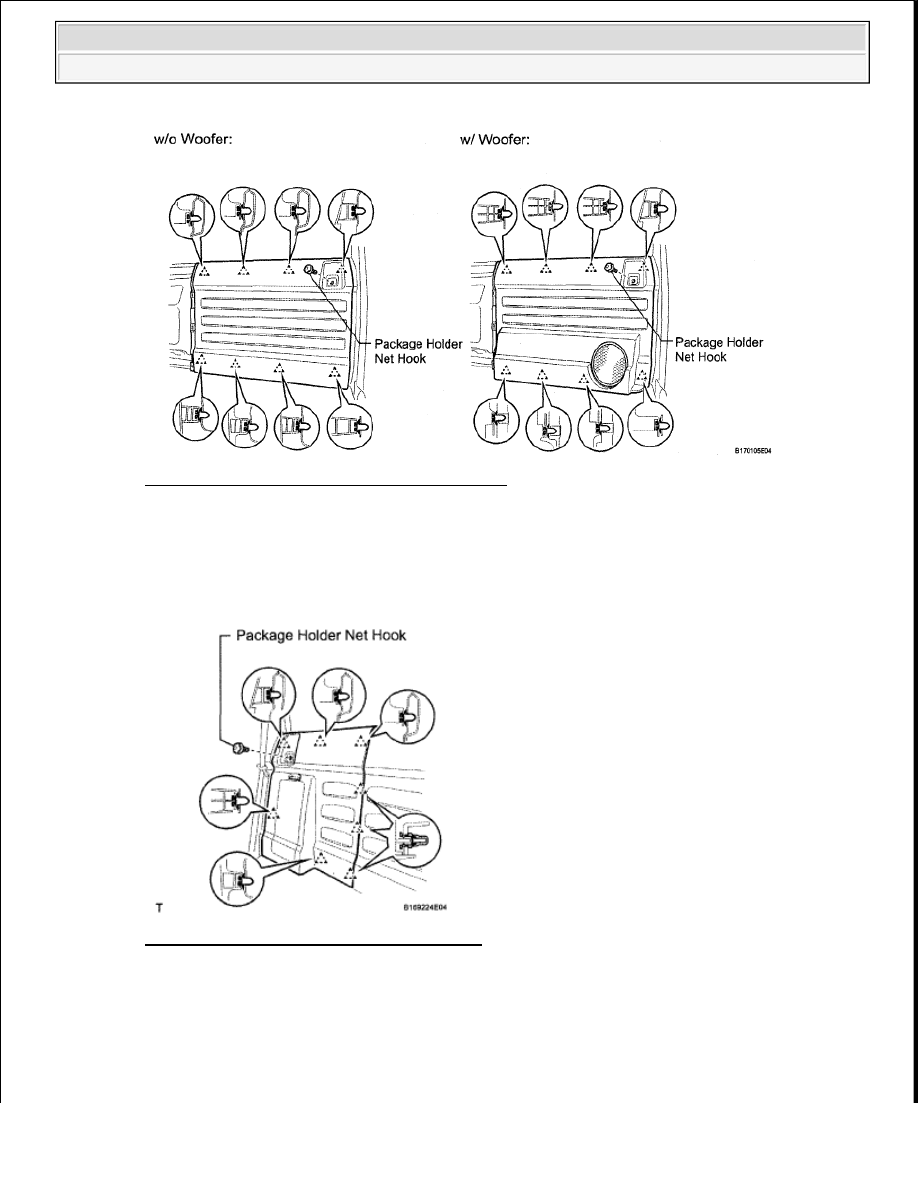

Fig. 133: Identifying Package Holder Net Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL BACK PANEL TRIM RH

a. Attach the 8 clips to install the back panel trim.

b. Install the package holder net hook.

Fig. 134: Identifying Back Panel Trim Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. INSTALL FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

a. Slide the plate in the direction shown in the illustration and attach the 6 claws to install the plate.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra
