Toyota Tundra. Manual - part 862

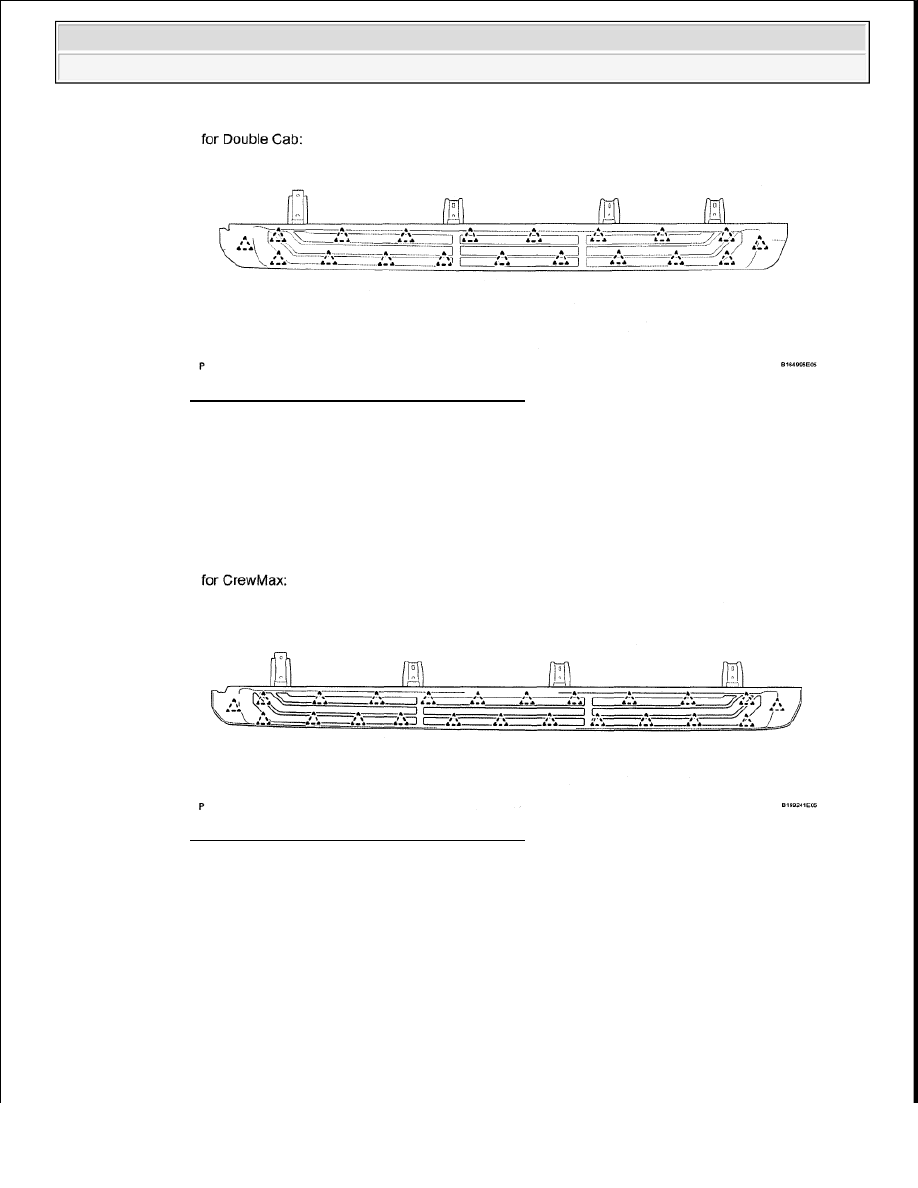

Fig. 218: Identifying Step Plate Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for CrewMax:

Remove the step plate cover.

1. Detach the 23 clips and remove the step plate cover.

Fig. 219: Identifying Step Plate Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE STEP COVER PROTECTOR LH

3. REMOVE STEP ARM SPACER LH

4. REMOVE SIDE STEP BRACKET LH

a. Remove the 2 bolts and side step bracket.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































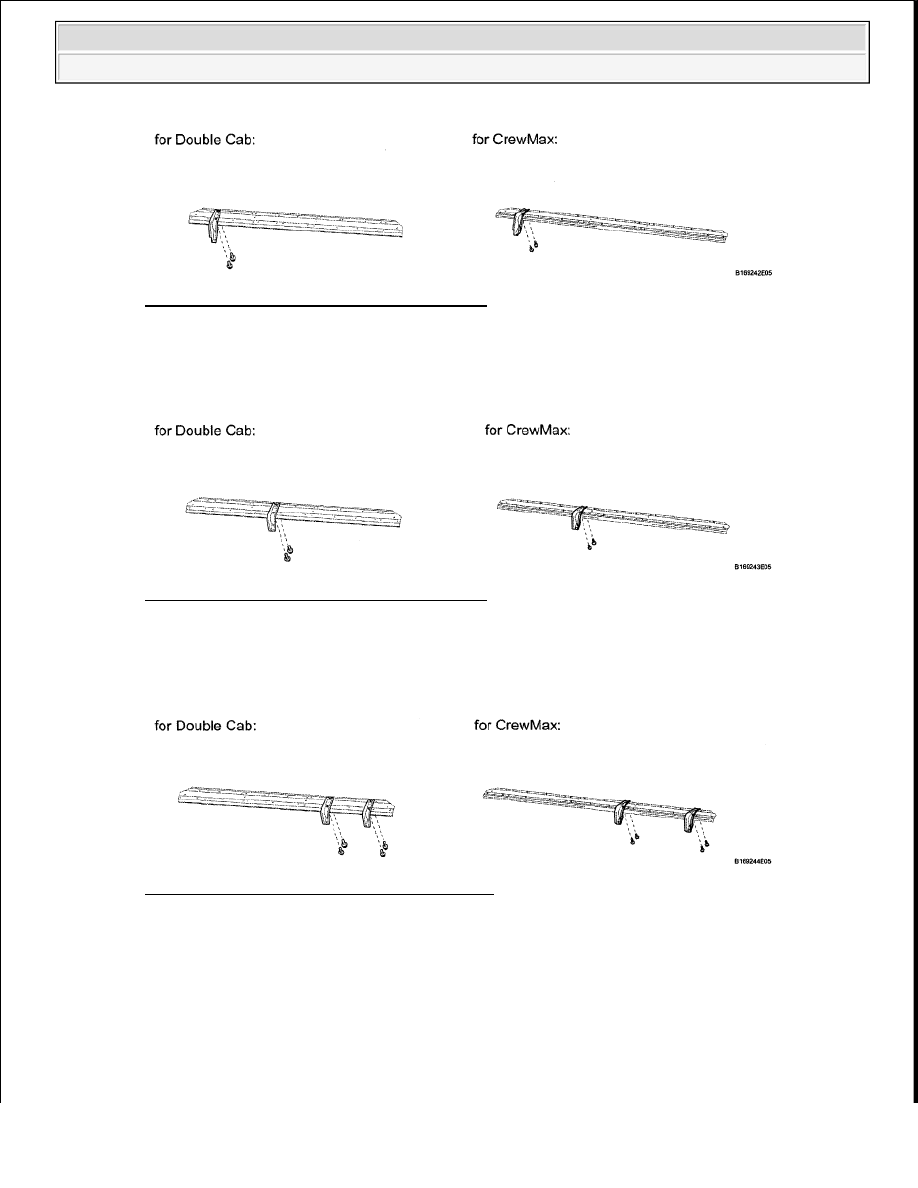

Fig. 220: Identifying Side Step Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE NO. 2 SIDE STEP BRACKET LH

a. Remove the 2 bolts and side step bracket.

Fig. 221: Identifying Side Step Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE NO. 3 SIDE STEP BRACKET LH

a. Remove the 4 bolts and 2 side step brackets.

Fig. 222: Identifying Side Step Brackets Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL NO. 3 SIDE STEP BRACKET LH

a. Install the 2 side step brackets with the 4 bolts.

Torque: 12 N*m (122 kgf*cm, 9 ft.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































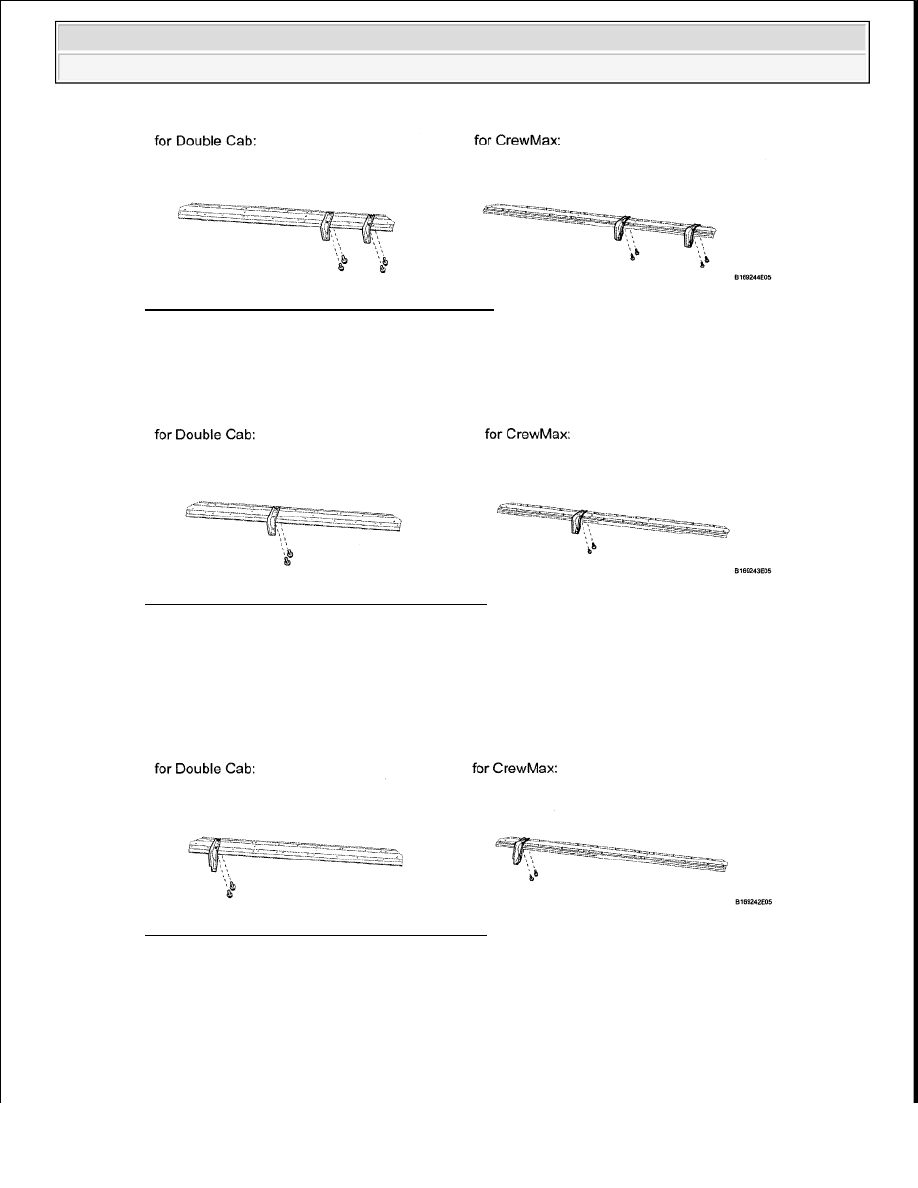

Fig. 223: Identifying Side Step Brackets Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 2 SIDE STEP BRACKET LH

a. Install the side step bracket with the 2 bolts.

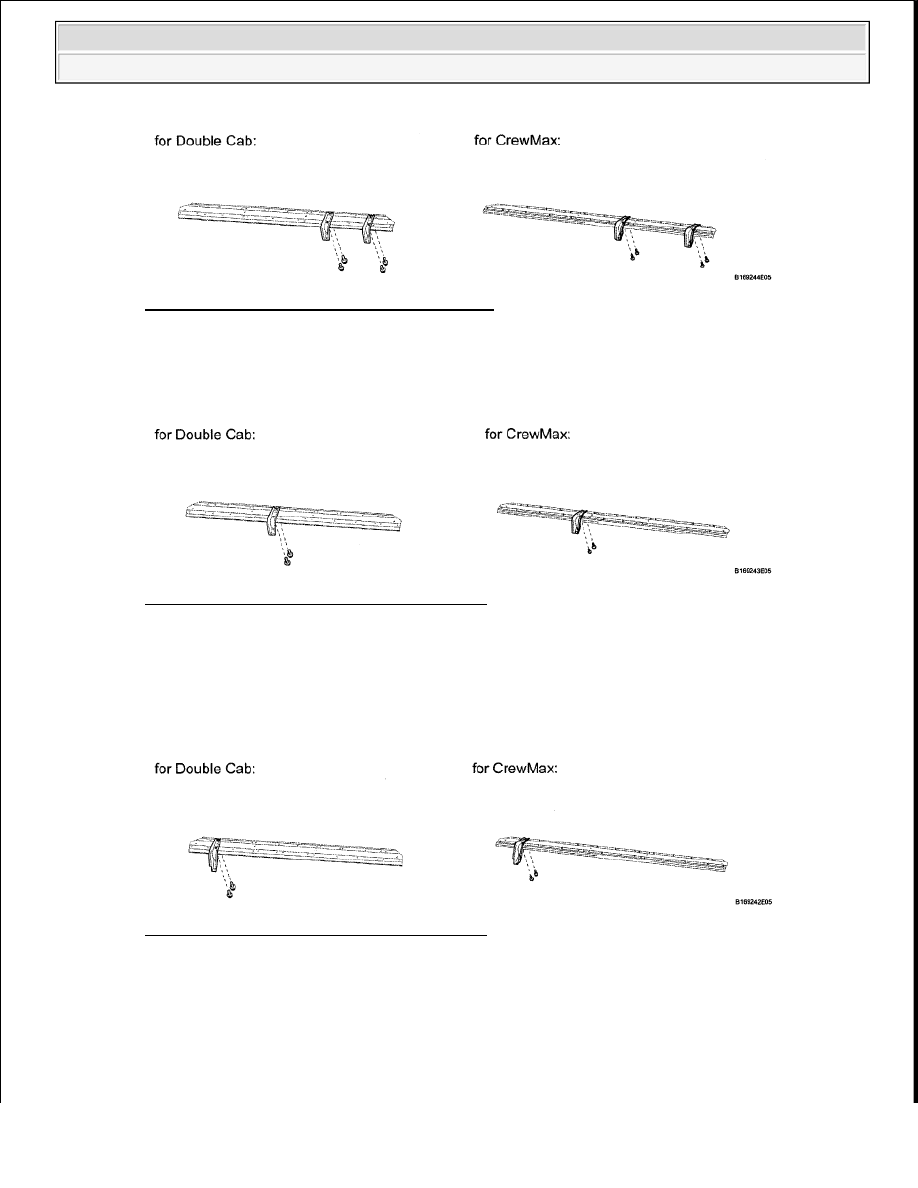

Fig. 224: Identifying Side Step Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 12 N*m (122 kgf*cm, 9 ft.*lbf)

3. INSTALL SIDE STEP BRACKET LH

a. Install the side step bracket with the 2 bolts.

Fig. 225: Identifying Side Step Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 12 N*m (122 kgf*cm, 9 ft.*lbf)

4. INSTALL STEP ARM SPACER LH

5. INSTALL STEP COVER PROTECTOR LH

6. INSTALL STEP PLATE COVER LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































a. for Double Cab:

Install the step plate cover.

1. Attach the 19 clips to install the step plate cover.

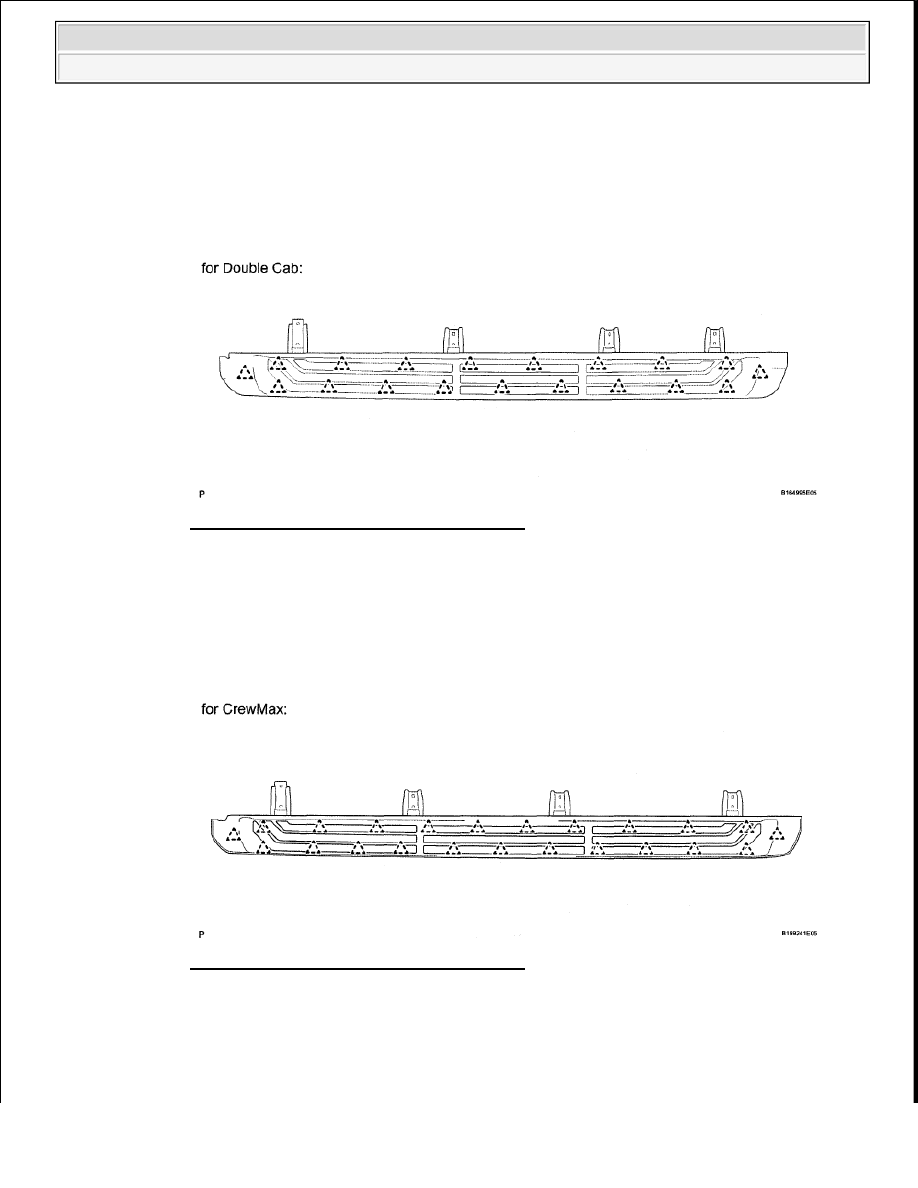

Fig. 226: Identifying Step Plate Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for CrewMax:

Install the step plate cover.

1. Attach the 23 clips to install the step plate cover.

Fig. 227: Identifying Step Plate Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
