Toyota Tundra. Manual - part 861

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

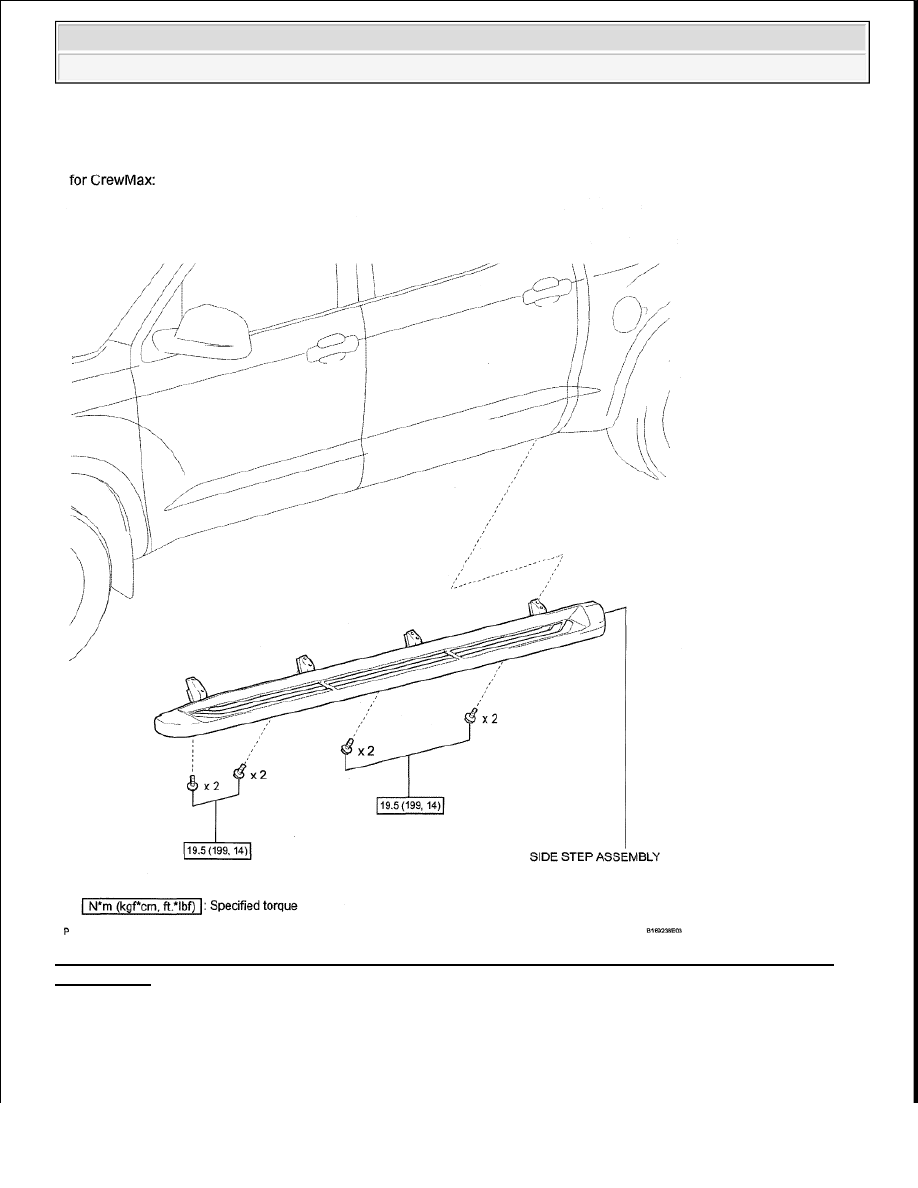

Fig. 214: Identifying Side Step Replacement Components With Torque Specifications - For CrewMax
Cab (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

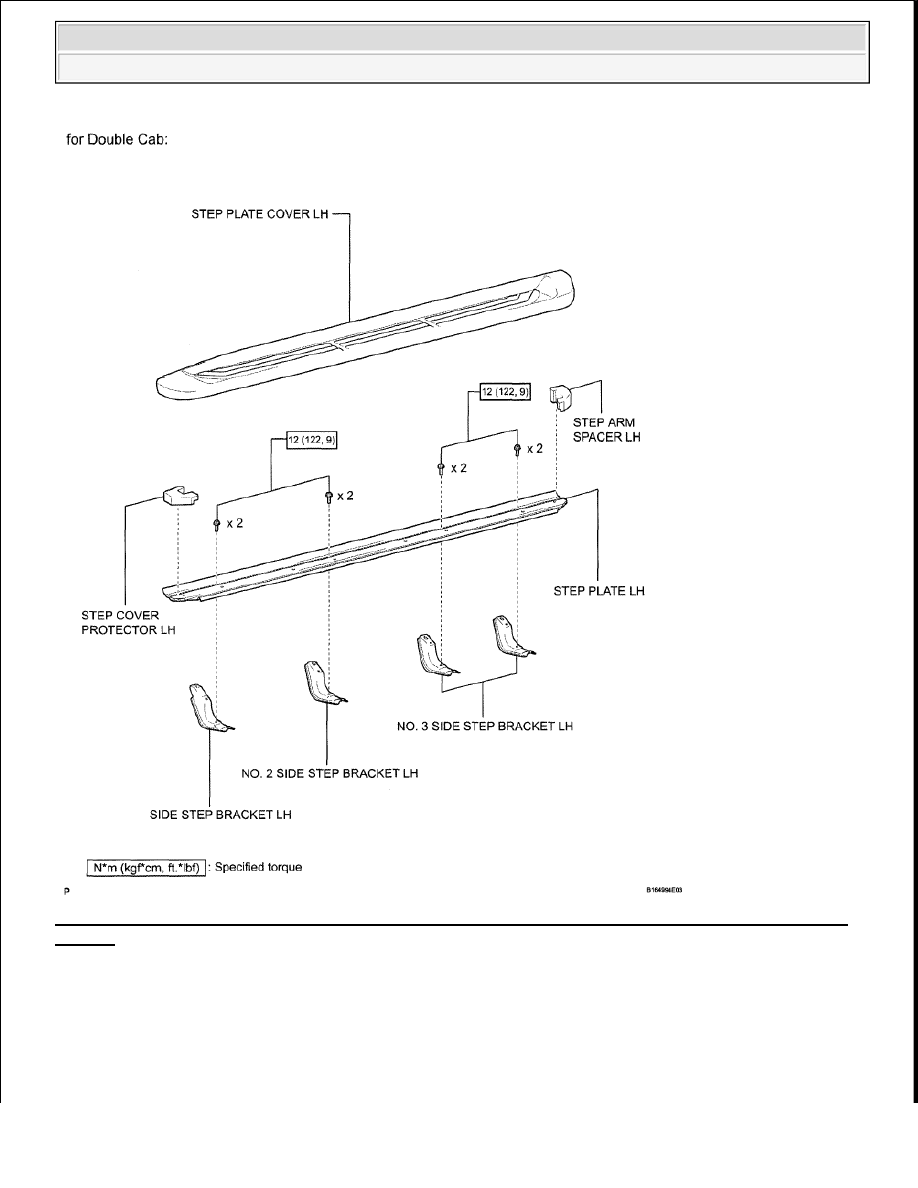

Fig. 215: Identifying Side Step Replacement Components With Torque Specifications - For Double Cab
(2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

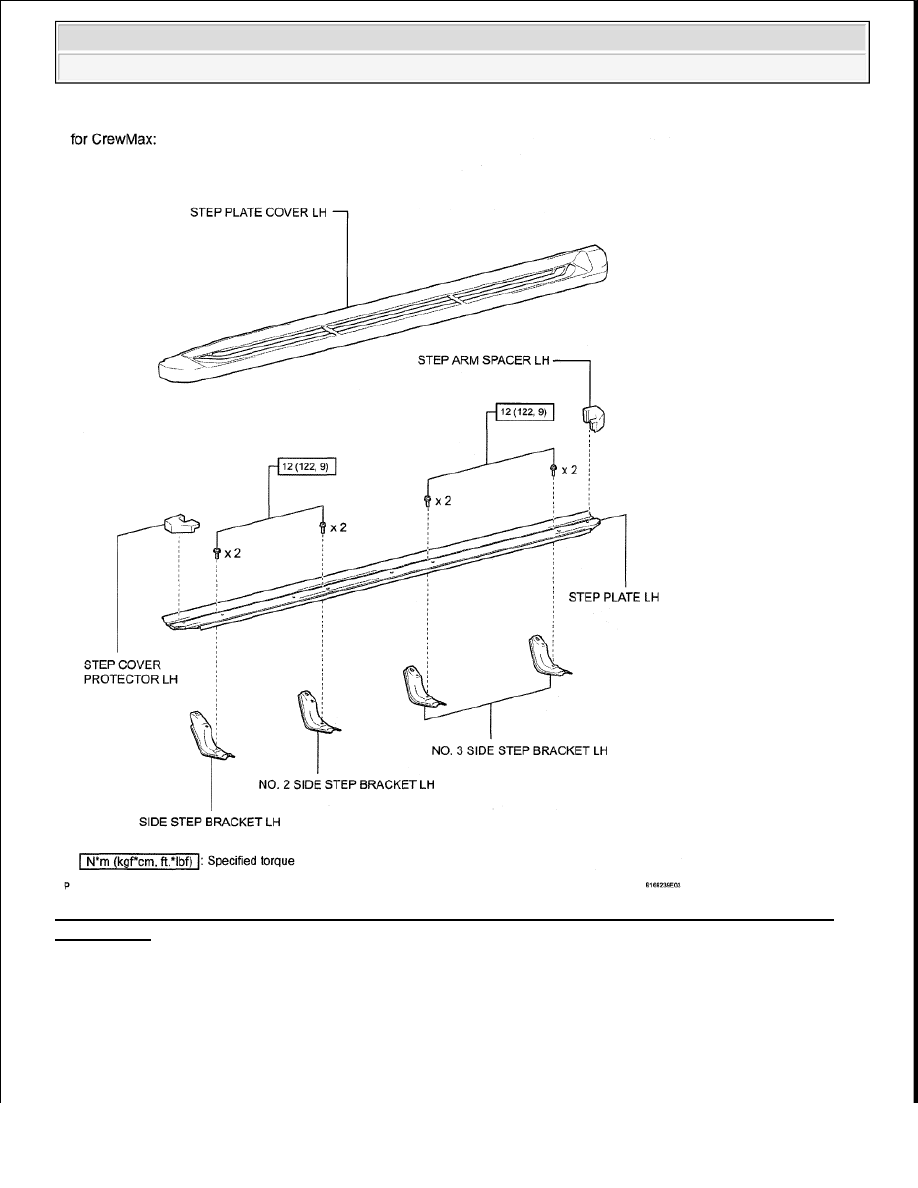

Fig. 216: Identifying Side Step Replacement Components With Torque Specifications - For CrewMax
Cab (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

































The procedures listed below are for the LH side.

1. REMOVE SIDE STEP ASSEMBLY

a. Remove the 8 bolts and side step.

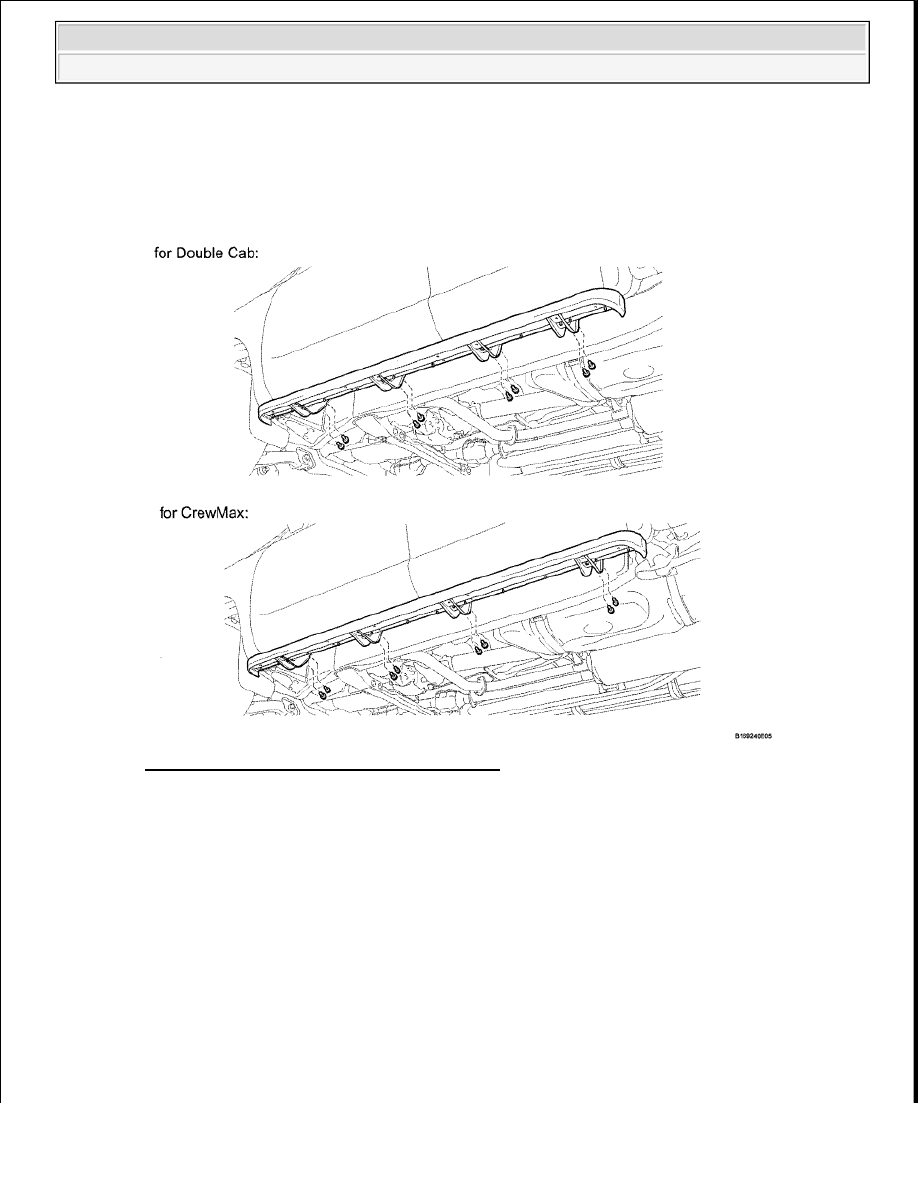

Fig. 217: Identifying Side Step Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE STEP PLATE COVER LH

a. for Double Cab:

Remove the step plate cover.

1. Detach the 19 clips and remove the step plate cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
