Toyota Tundra. Manual - part 860

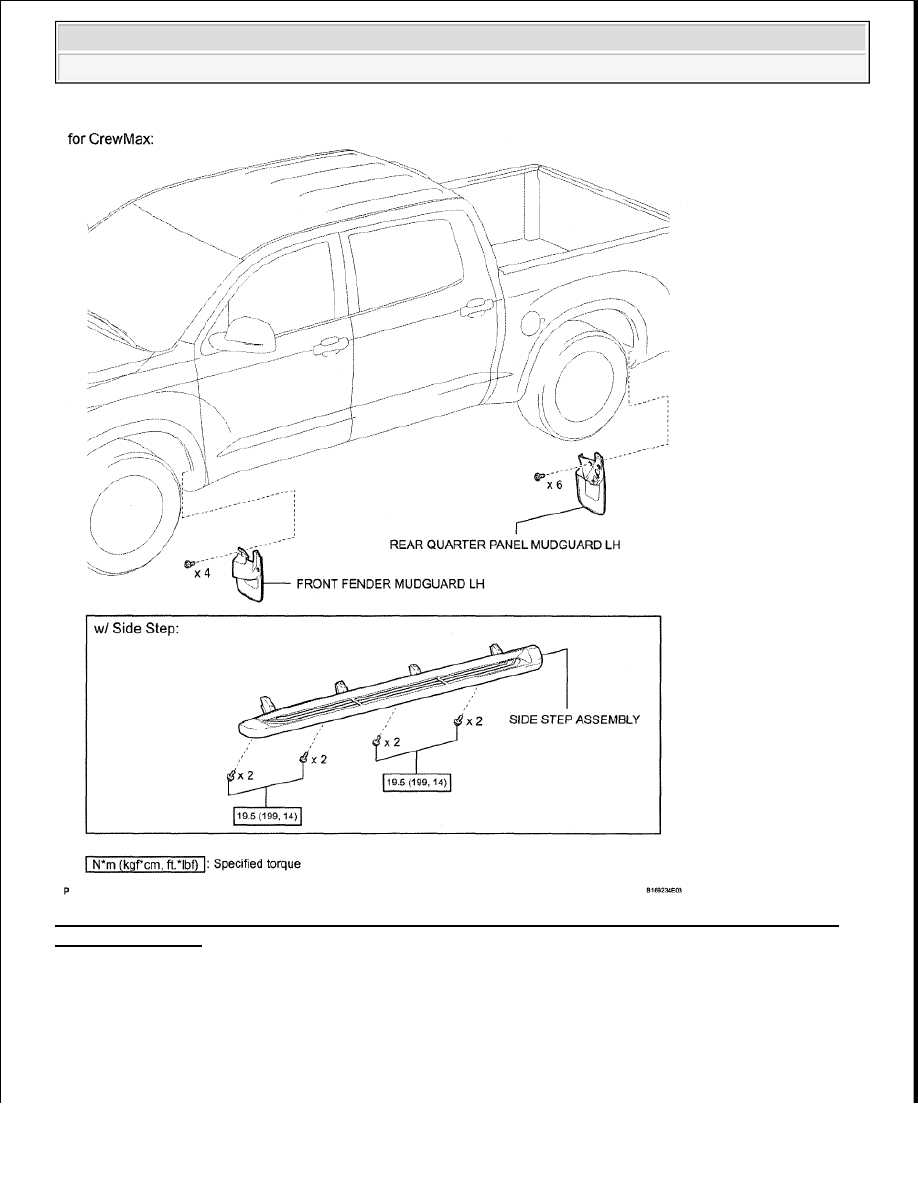

Fig. 208: Identifying Fender Panel Mudguard Replacement Components With Torque Specifications -
For CrewMax Cab
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

































The procedures listed below are for the LH side.

1. REMOVE FRONT FENDER MUDGUARD LH

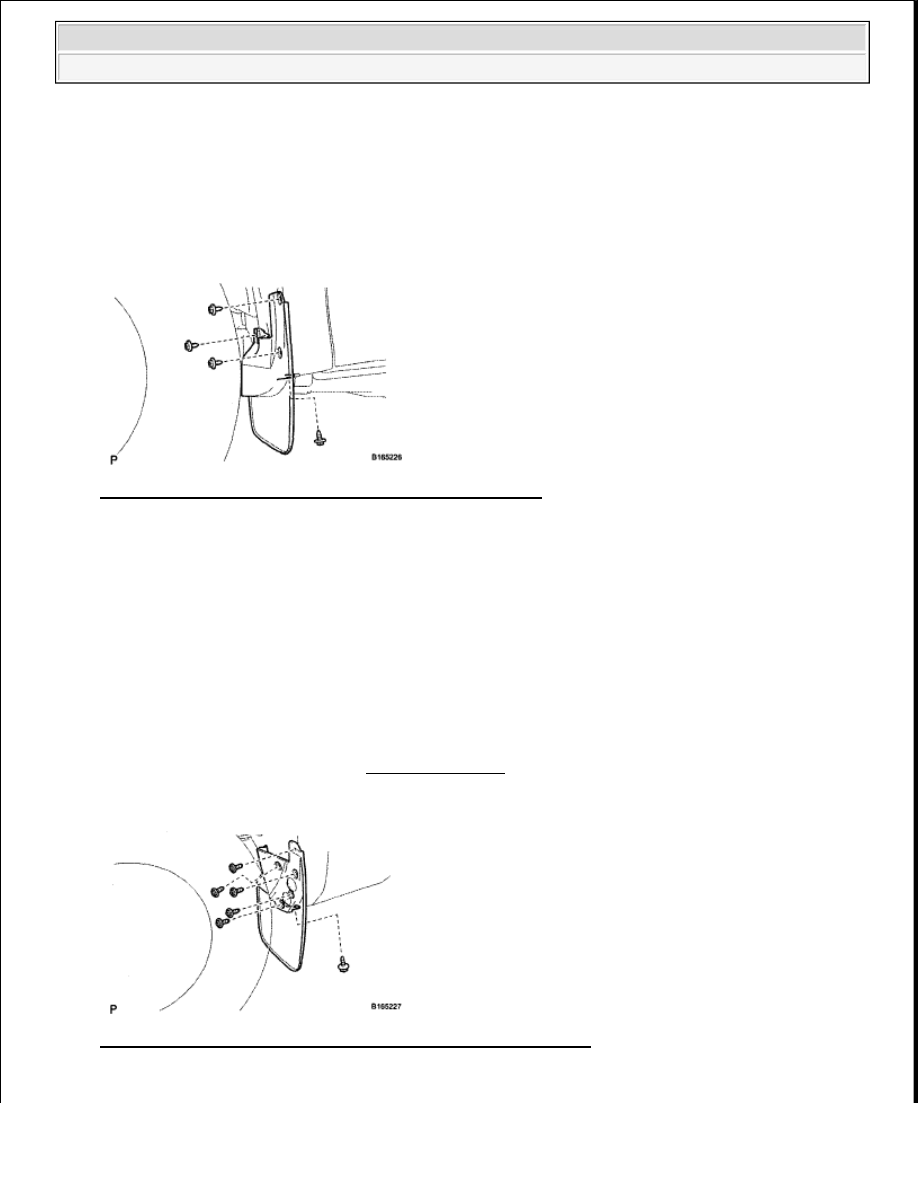

Fig. 209: Identifying Front Fender Mudguard LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. w/o Side Step:

Remove the front fender mudguard.

1. Remove the 4 screws and mudguard.

b. w/Side Step:

Remove the front fender mudguard.

1. Remove the side step (see REMOVAL ).

2. Remove the 4 screws and mudguard.

2. REMOVE REAR QUARTER PANEL MUDGUARD LH

Fig. 210: Identifying Rear Quarter Panel Mudguard LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the 6 screws and mudguard.

INSTALLATION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT FENDER MUDGUARD LH

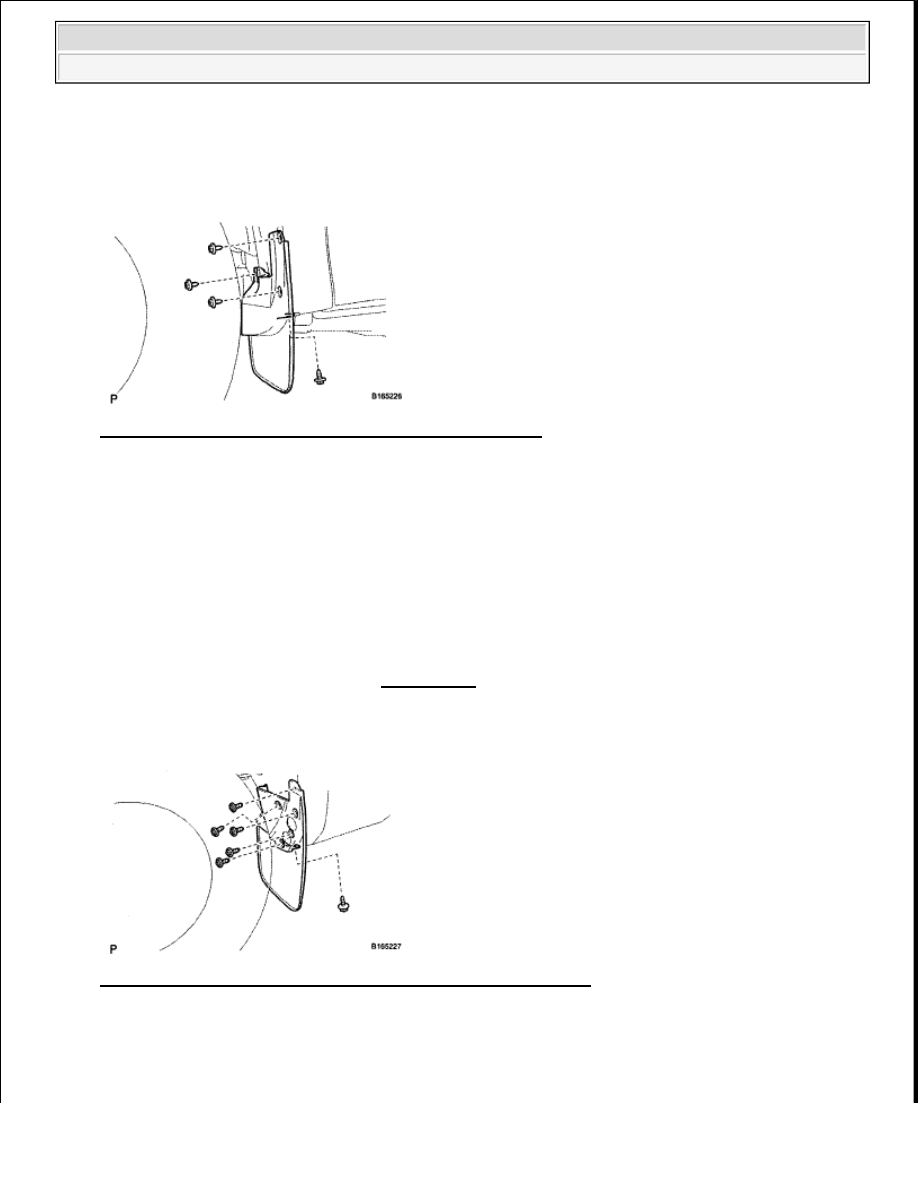

Fig. 211: Identifying Front Fender Mudguard LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. w/o Side Step:

Install the front fender mudguard.

1. Install the mudguard with the 4 screws.

b. w/Side Step:

Install the front fender mudguard.

1. Install the mudguard with the 4 screws.

2. Install the side step (see INSTALLATION ).

2. INSTALL REAR QUARTER PANEL MUDGUARD LH

Fig. 212: Identifying Rear Quarter Panel Mudguard LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































a. Install the mudguard with the 6 screws.

SIDE STEP

COMPONENTS

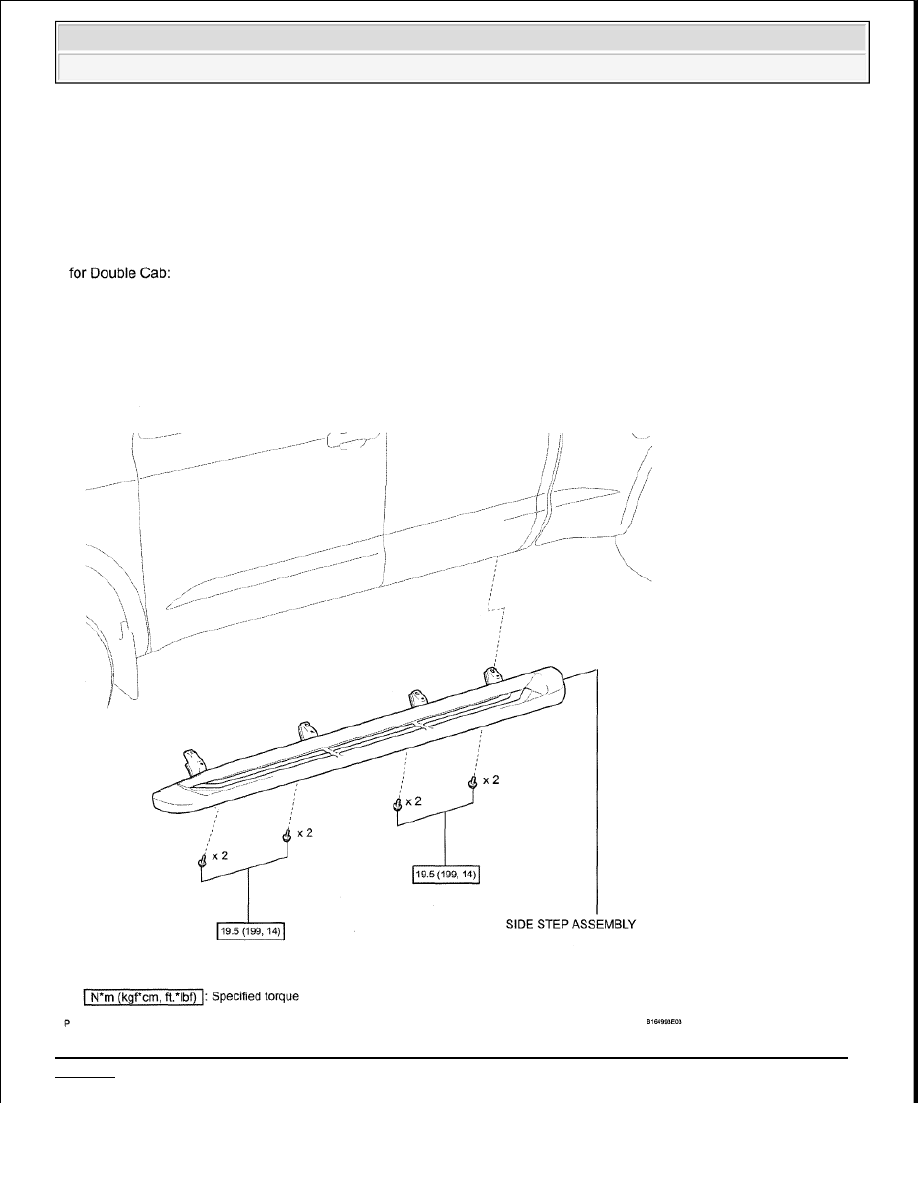

Fig. 213: Identifying Side Step Replacement Components With Torque Specifications - For Double Cab
(1 Of 2)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
