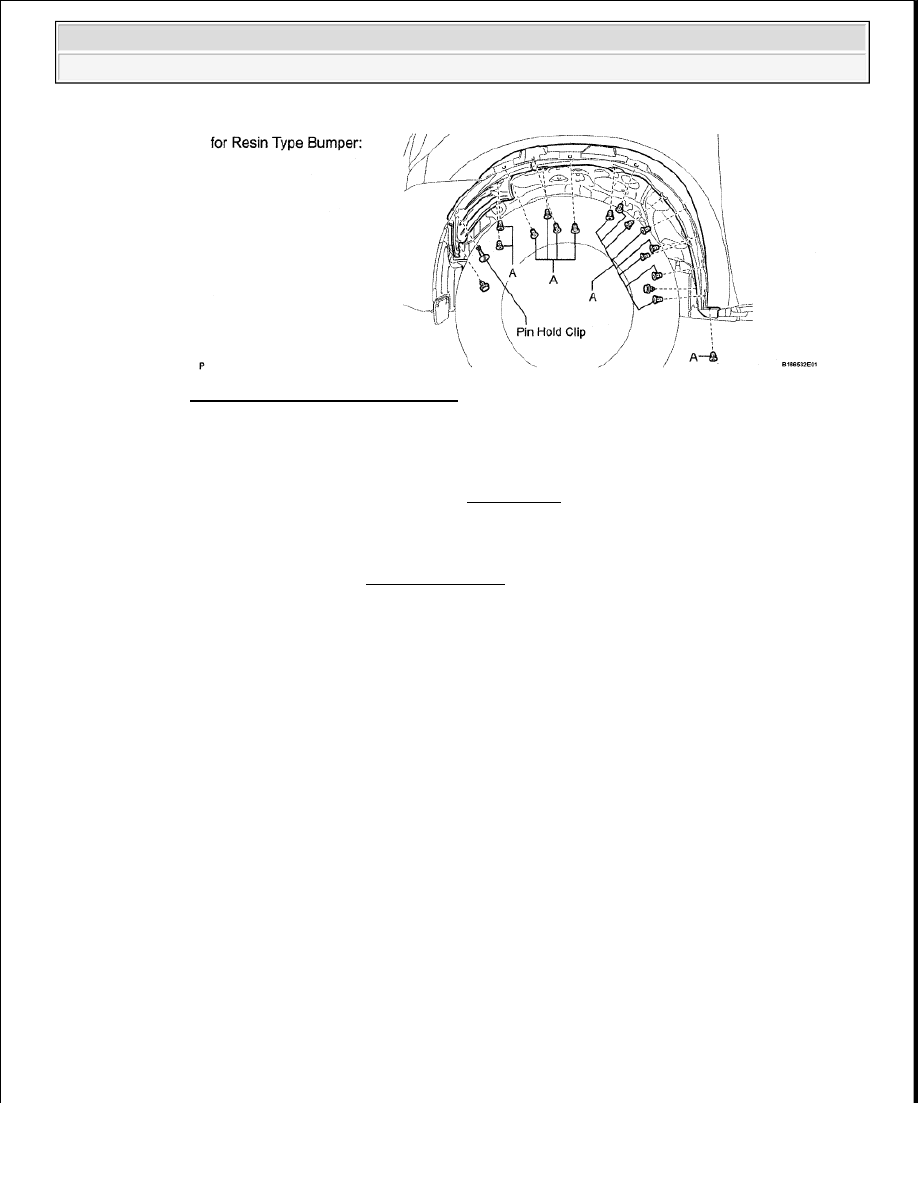

Fig. 197: Identifying Pin Hold Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. w/ Front Fender Mudguard:

Install the front fender mudguard (see REMOVAL ).

4. w/Side Step:

Install the side step (see INSTALLATION ).

FENDER LINER (FOR REAR SIDE)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

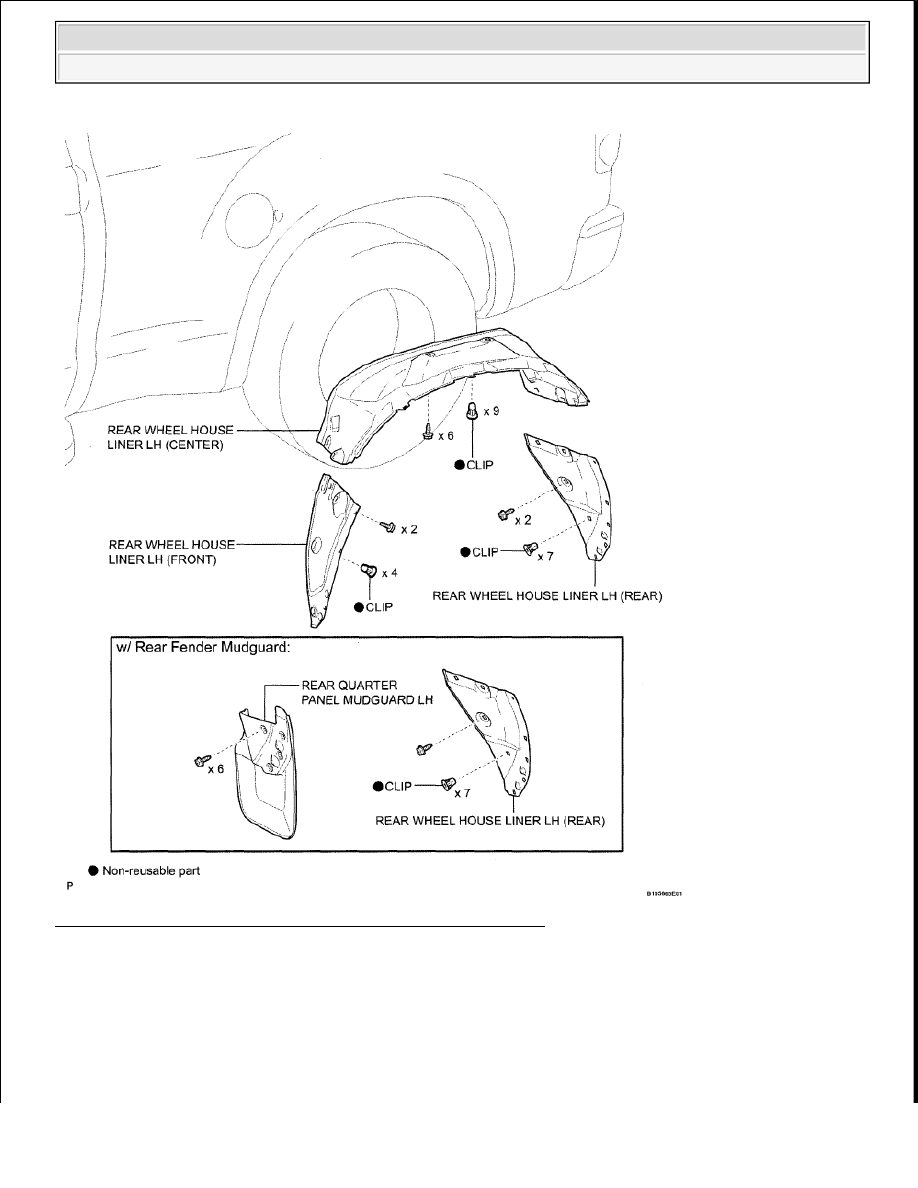

Fig. 198: Identifying Fender Liner Components (For Rear Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































1. REMOVE REAR WHEEL HOUSE LINER LH

a. Remove the rear wheel house liner (center).

1. Remove the 6 screws.

2. Remove the 9 clips and rear wheel house liner.

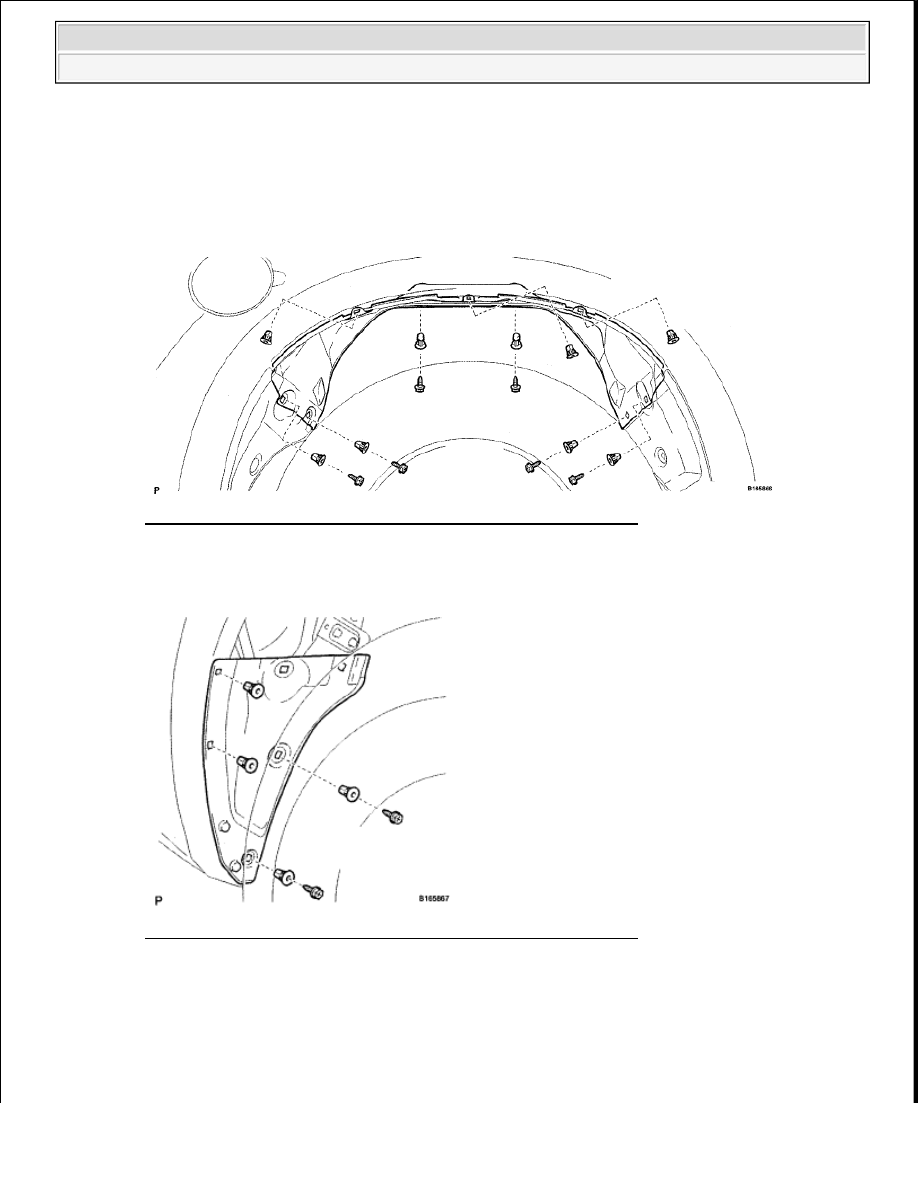

Fig. 199: Identifying Rear Wheel House Liner Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the rear wheel house liner (front).

Fig. 200: Identifying Rear Wheel House Liner Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Remove the 2 screws.

2. Remove the 4 clips and rear wheel house liner.

c. w/o Rear Fender Mudguard:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

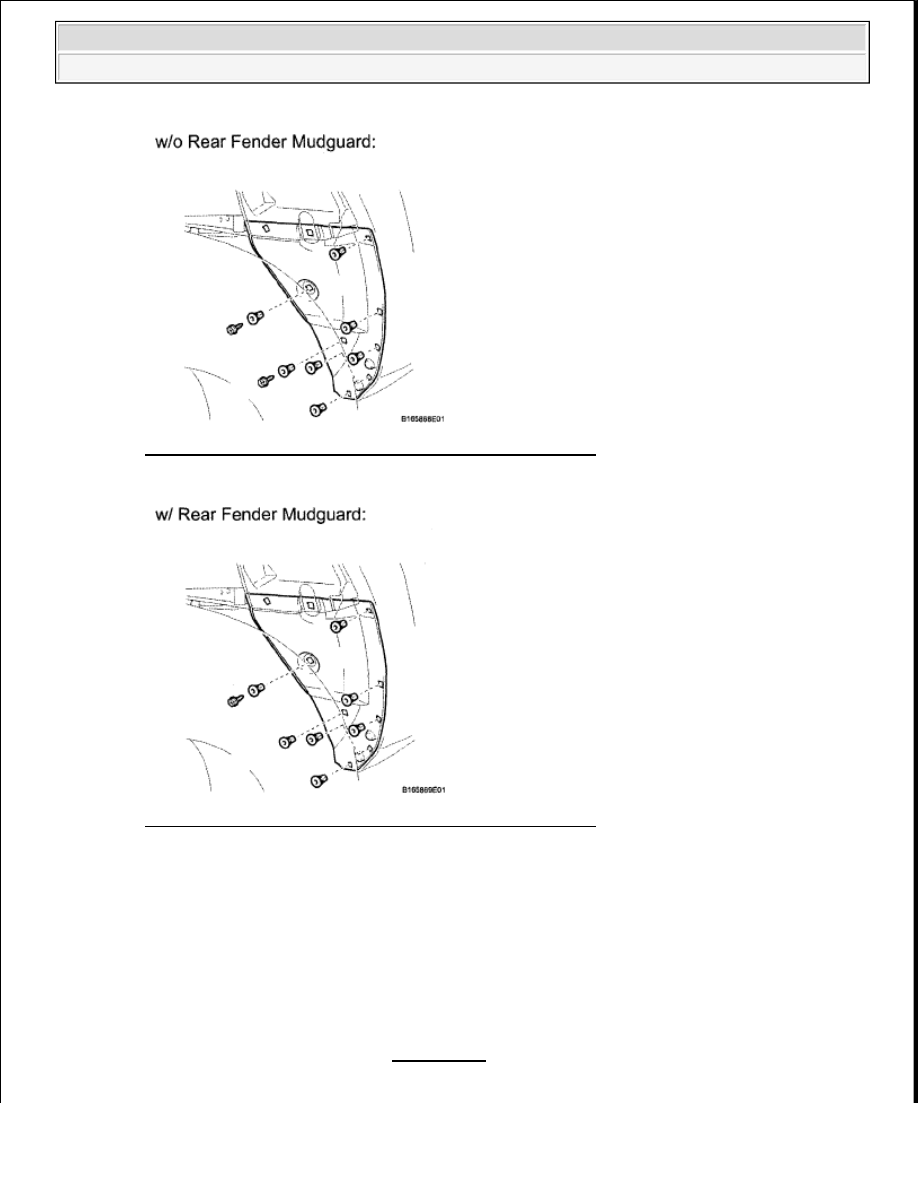

Fig. 201: Identifying Wheel House Liner Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 202: Identifying Wheel House Liner Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Remove the rear wheel house liner (rear).

1. Remove the 2 screws.

2. Remove the 7 clips and wheel house liner.

d. w/ Rear Fender Mudguard:

Remove the rear wheel house liner (rear).

1. Remove the mudguard (see REMOVAL ).

2. Remove the screw.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
