1. INSTALL ROOF DRIP SIDE FINISH MOULDING CLIP

HINT:

Perform this procedure only when installing new clips.

a. Using a heat light, heat the clip installation areas on the vehicle body.

b. Remove the double-sided tape from the vehicle body.

c. Wipe off any tape adhesive residue with cleaner.

d. Using a heat light, heat the clips.

e. Remove the peeling paper from the face of the clips.

HINT:

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

f. Install the clips in the positions shown in the illustration.

HINT:

Press the clips firmly to install them.

NOTE:

Do not heat the vehicle body, moulding and clip excessively.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

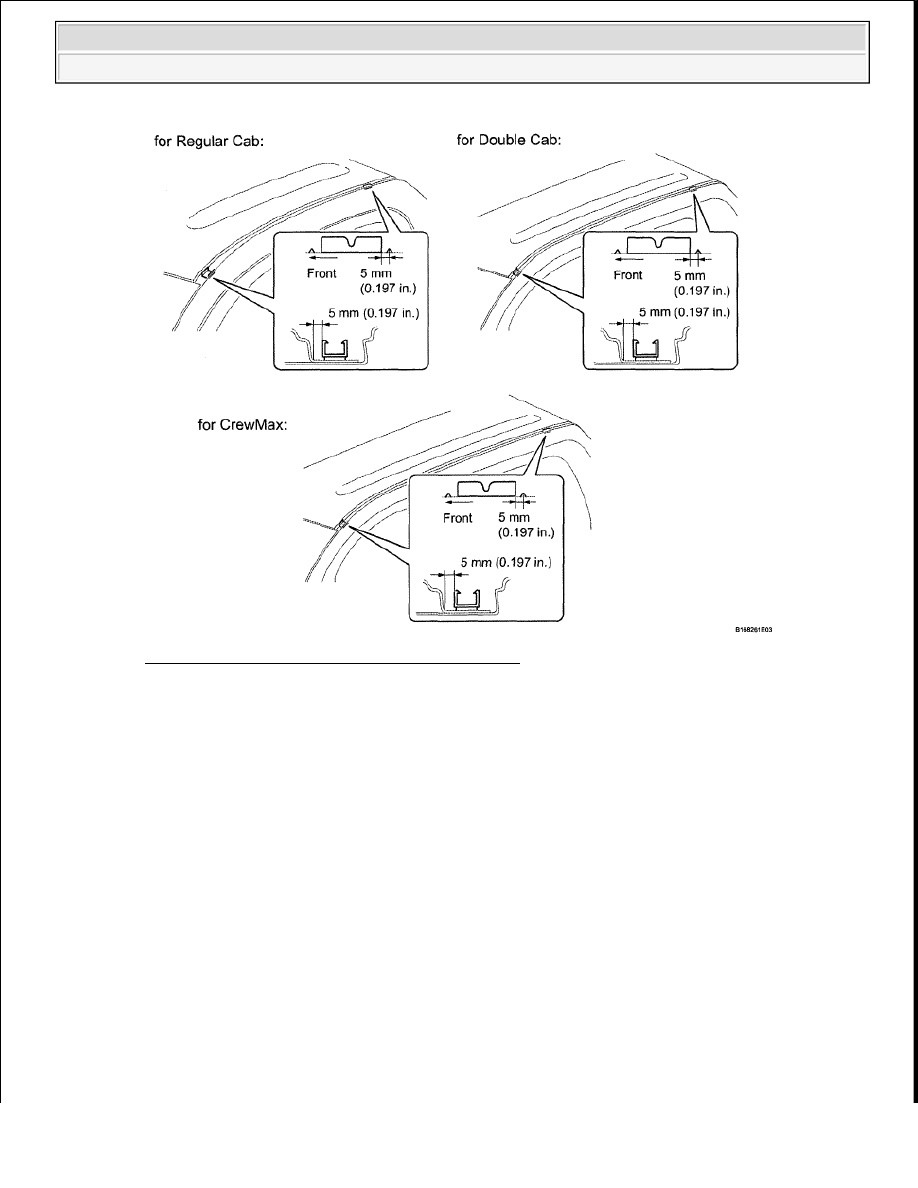

Fig. 168: Identifying Moulding Clips Dimensions
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL ROOF DRIP SIDE FINISH MOULDING LH

a. Attach the clip to install the moulding.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

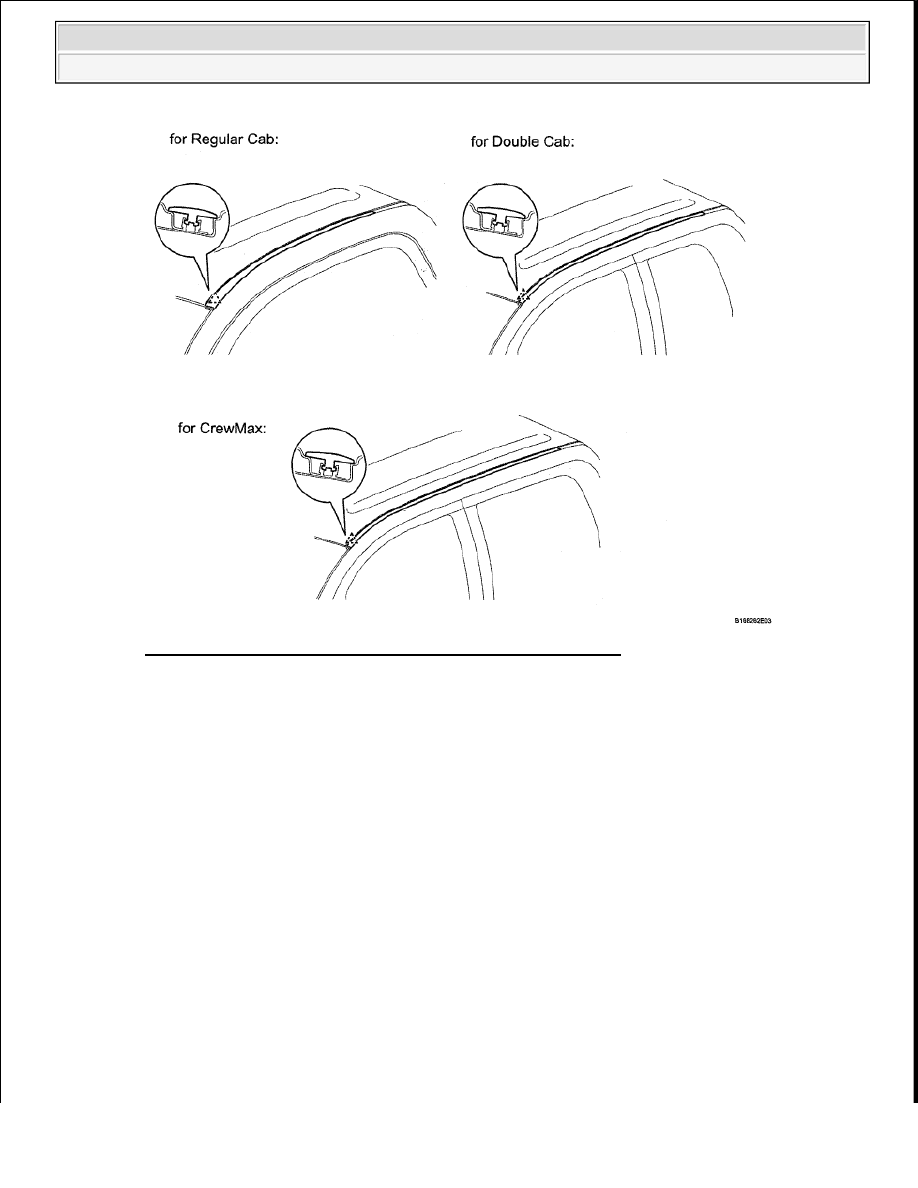

Fig. 169: Identifying Roof Drip Side Finish Moulding LH Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH

a. Clean the vehicle body surface.

1. Using a heat light, heat the vehicle body surface.

2. Remove the double-sided tape from the vehicle body.

3. Wipe off any tape adhesive residue with cleaner.

b. If reusing the moulding:

Clean the moulding.

1. Using a heat light, heat the moulding.

2. Remove the double-sided tape from the moulding.

3. Wipe off any tape adhesive residue with cleaner.

4. Apply new double-sided tape to the moulding, as shown in the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

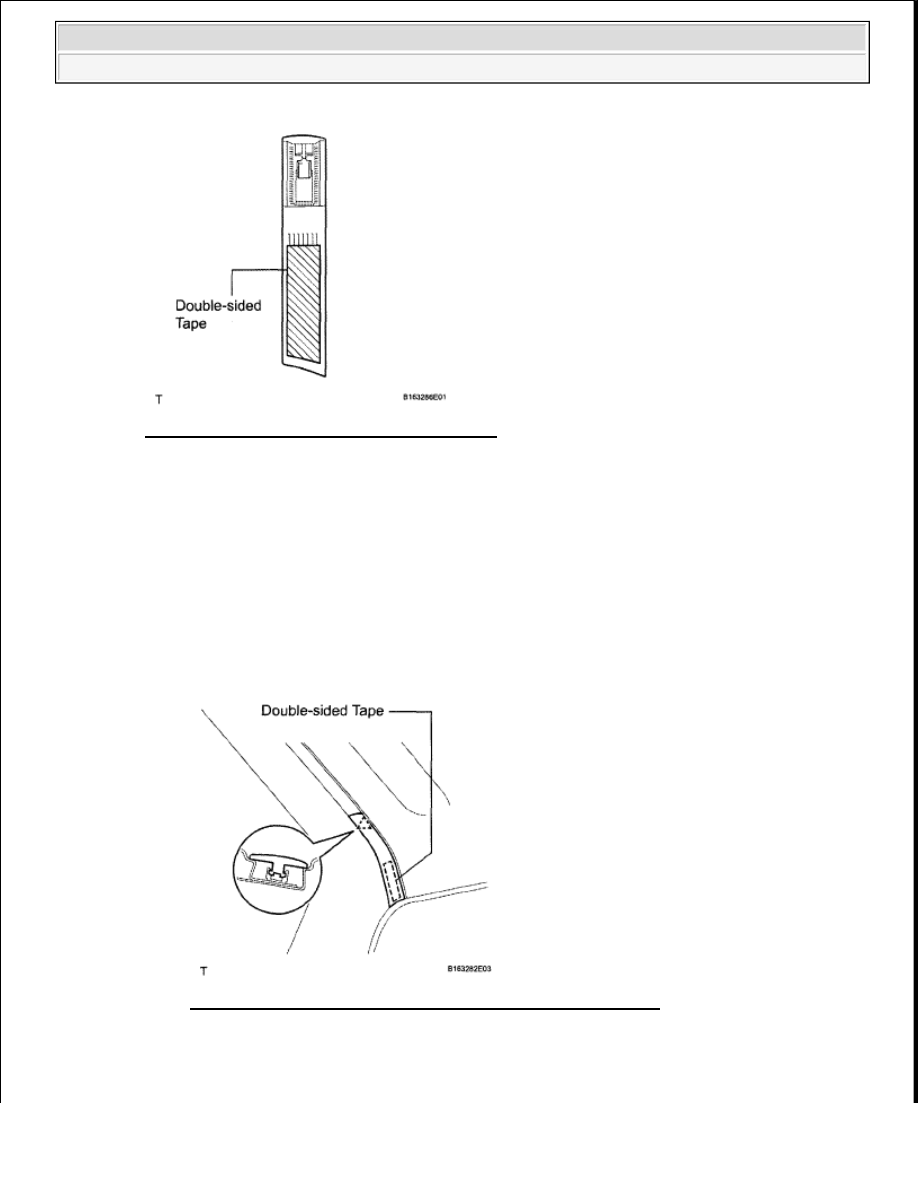

Fig. 170: Identifying Double-Sided Tape Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the moulding.

1. Using a heat light, heat the vehicle body and moulding.

2. Remove the peeling paper from the face of the moulding.

HINT:

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

3. Attach the clip to install the moulding.

Fig. 171: Identifying Moulding Clip With Double-Sided Tape
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:
