Toyota Tundra. Manual - part 853

Press the moulding firmly to install it.

SIDE MOULDING

COMPONENTS

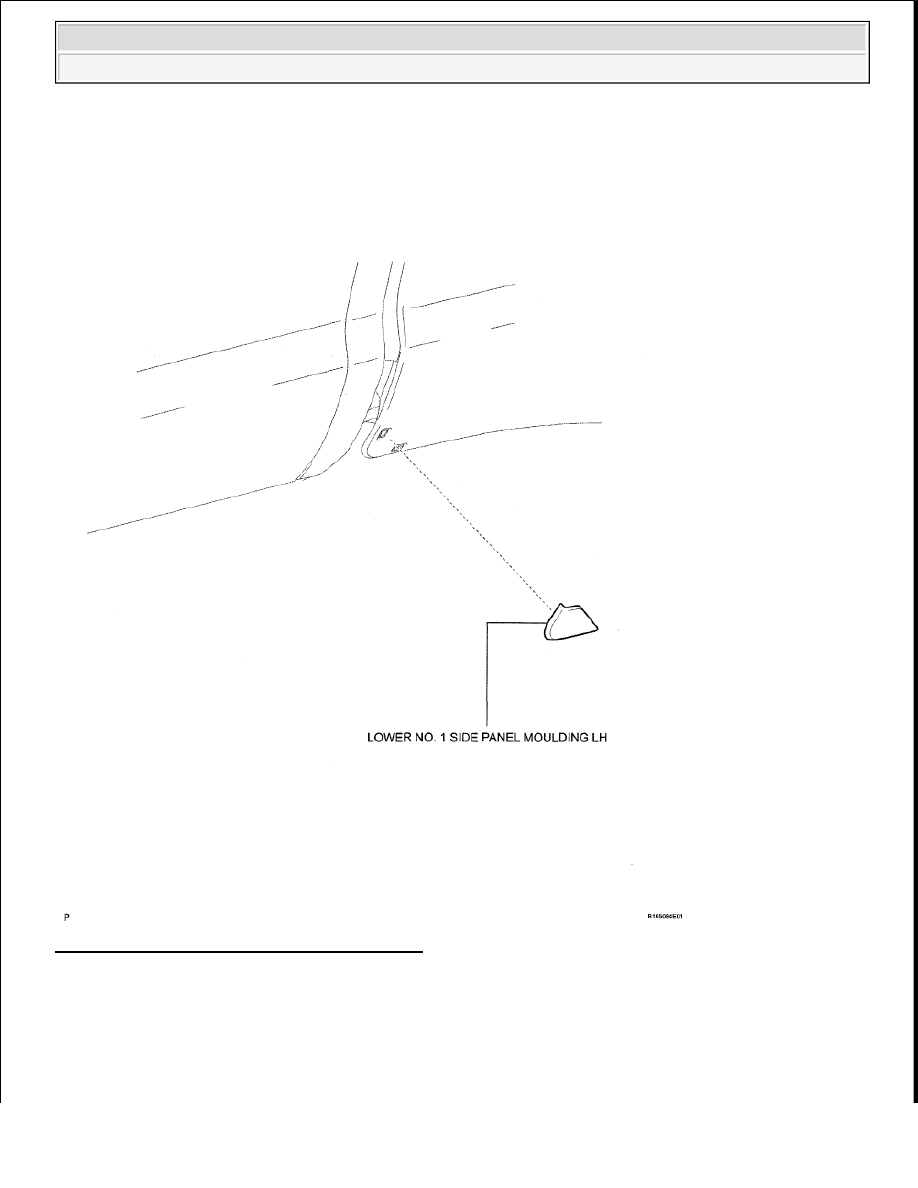

Fig. 172: Identifying Side Moulding Component
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

































The procedures listed below are for the LH side.



When removing the moulding, heat the vehicle body and moulding using a heat light.

Standard heating temperature

STANDARD HEATING TEMPERATURE CHART

1. REMOVE LOWER NO. 1 SIDE PANEL MOULDING LH

a. Detach the 2 clips and remove the moulding.

Fig. 173: Identifying Double-Sided Tape Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



When installing the moulding, heat the vehicle body and moulding using a heat light.

Standard heating temperature

STANDARD HEATING TEMPERATURE CHART

Item

Temperature

Vehicle Body

40 to 60°C (104 to 140°F)

Moulding

20 to 30°C (68 to 86°F)

NOTE:

Do not heat the vehicle body and moulding excessively.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































1. INSTALL LOWER NO. 1 SIDE PANEL MOULDING LH

a. Clean the vehicle body surface.

1. Using a heat light, heat the vehicle body surface.

2. Remove the double-sided tape from the vehicle body.

3. Wipe off any tape adhesive residue with cleaner.

b. If reusing the moulding: Clean the moulding.

1. Using a heat light, heat the moulding.

2. Remove the double-sided tape from the moulding.

3. Wipe off any tape adhesive residue with cleaner.

4. Apply new double-sided tape to the moulding, as shown in the illustration.

Fig. 174: Identifying Double-Sided Tape Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the moulding.

1. Using a heat light, heat the vehicle body and moulding.

2. Remove the peeling paper from the face of the moulding.

HINT:

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

3. Attach the 2 clips to install the moulding.

Item

Temperature

Vehicle Body

40 to 60°C (104 to 140°F)

Moulding

20 to 30°C (68 to 86°F)

NOTE:

Do not heat the vehicle body and moulding excessively.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

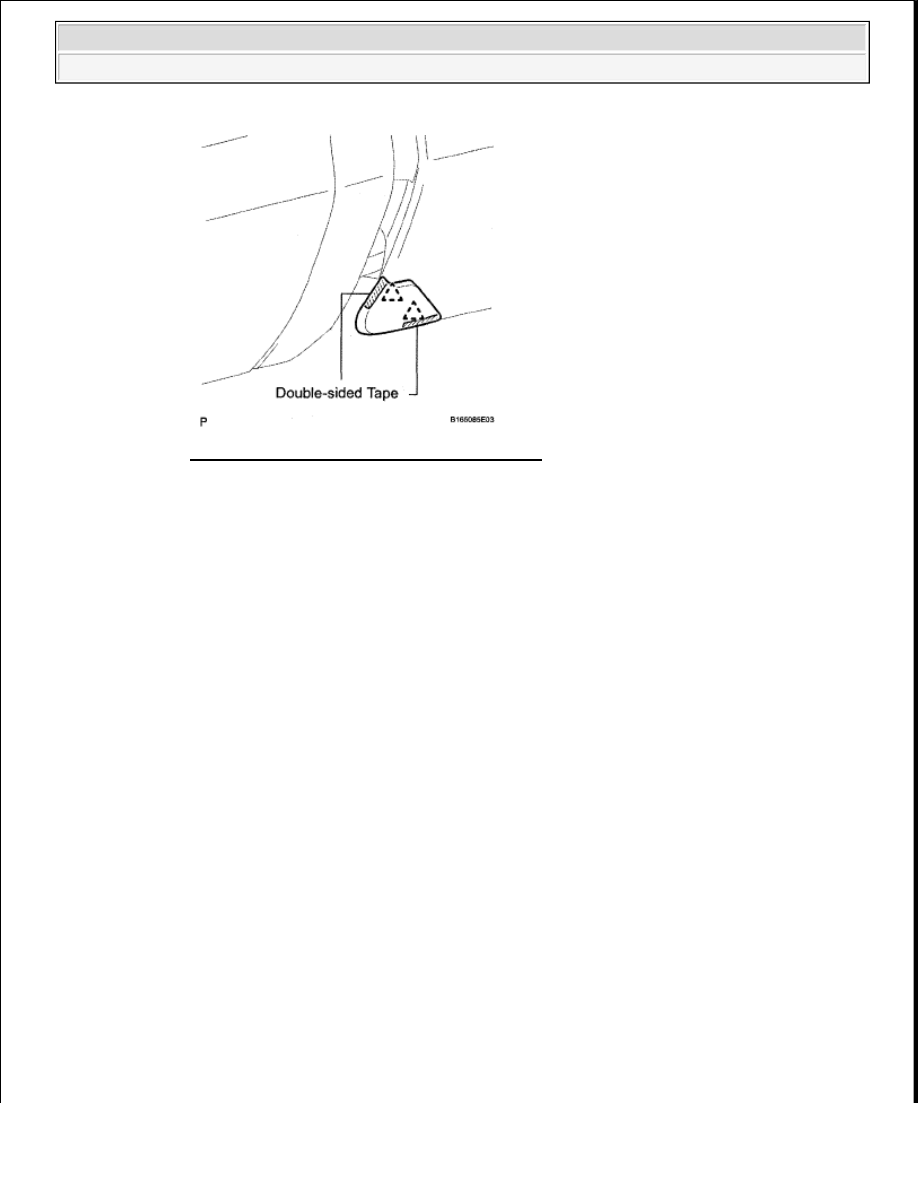

Fig. 175: Identifying Double-Sided Tape Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Press the moulding firmly to install it.

REAR BODY SIDE PANEL PROTECTOR

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
