6. INSTALL BACK WINDOW GLASS

a. Temporarily install the back window glass to the window regulator with the 4 bolts.

b. Tighten the 4 bolts in the order shown in the illustration.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

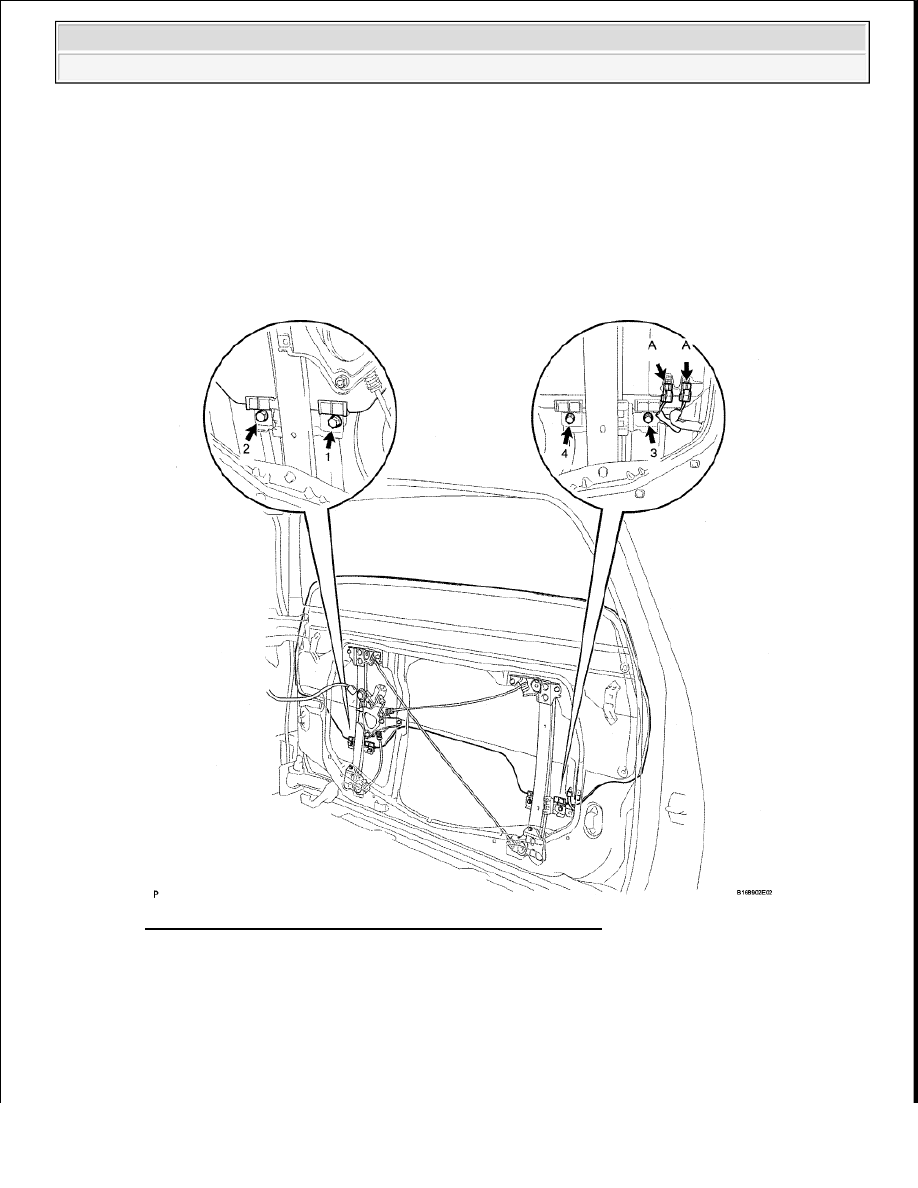

Fig. 175: Tightening Back Window Glass Bolts In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the 2 defogger connectors labeled A.

7. INSTALL BACK DOOR GLASS RUN

a. Install the glass run.

NOTE:

Do not damage the back window glass.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































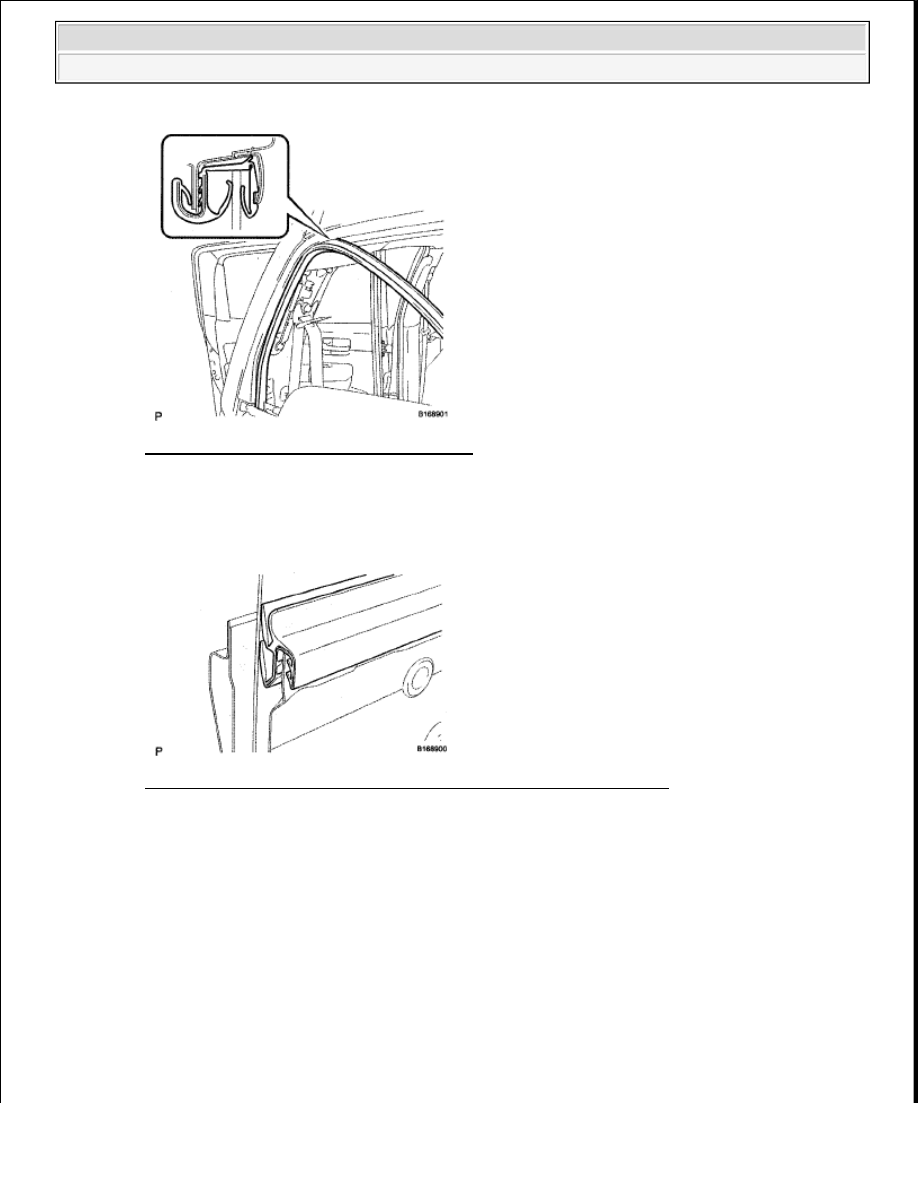

Fig. 176: Identifying Back Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL INNER BACK DOOR GLASS WEATHERSTRIP

a. Install the inner weatherstrip.

Fig. 177: Identifying Inner Back Door Glass Weatherstrip Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL OUTER BACK DOOR GLASS WEATHERSTRIP ASSEMBLY

a. Install the outer weatherstrip with the 9 clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































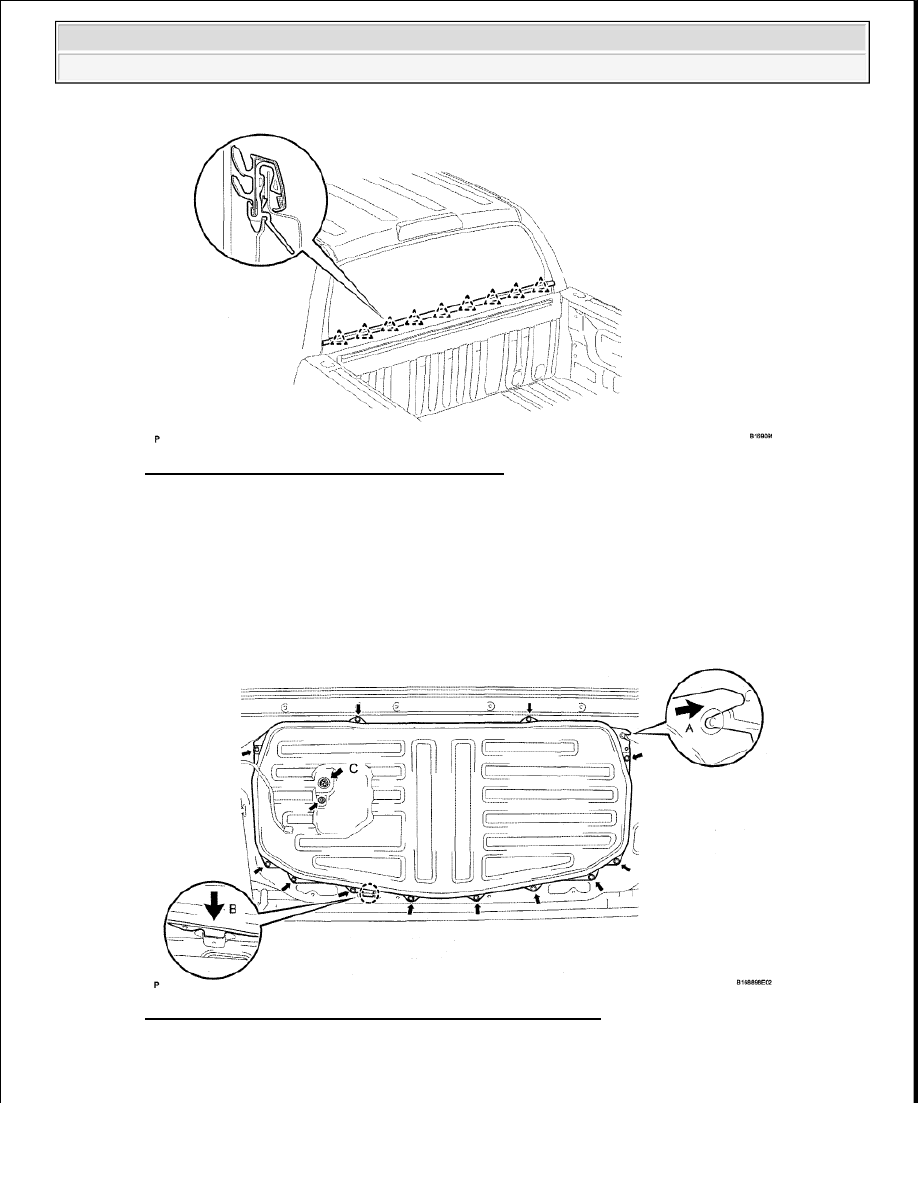

Fig. 178: Identifying Outer Weatherstrip Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL BACK DOOR SERVICE HOLE COVER

a. Slide the cover to the right to engage the retainer labeled A.

b. Attach the claw labeled B to the body.

c. Install the 12 bolts and nut.

d. Install the back window regulator connector labeled C.

Fig. 179: Identifying Back Door Cover Claws And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL ROOF HEADLINING ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































a. Return the roof headlining to its original position. Refer to the following procedures (see

INSTALLATION ).

12. INSTALL ASSIST GRIP PLUG (See INSTALLATION )

13. INSTALL ASSIST GRIP SUB-ASSEMBLY (See INSTALLATION )

14. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH (See INSTALLATION )

15. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH (See INSTALLATION )

16. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH (See INSTALLATION )

17. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH (See INSTALLATION )

18. INSTALL BACK PANEL TRIM LH (See INSTALLATION )

19. INSTALL BACK PANEL TRIM RH (See INSTALLATION )

20. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

21. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH

22. INSTALL REAR DOOR SCUFF PLATE LH (See INSTALLATION )

23. INSTALL REAR DOOR SCUFF PLATE RH (See INSTALLATION )

24. INSTALL REAR SEAT ASSEMBLY LH (See INSTALLATION )

25. INSTALL REAR SEAT ASSEMBLY RH (See INSTALLATION )

26. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH (See INSTALLATION )

27. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

28. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

WINDSHIELD DEICER SYSTEM

PARTS LOCATION

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
