a. Inspect the operation of the power window regulator motor.

1. Check that the motor operates smoothly when battery voltage is applied to terminals 1 and 2

as follows.

OK

BACK DOOR POWER WINDOW REGULATOR MOTOR

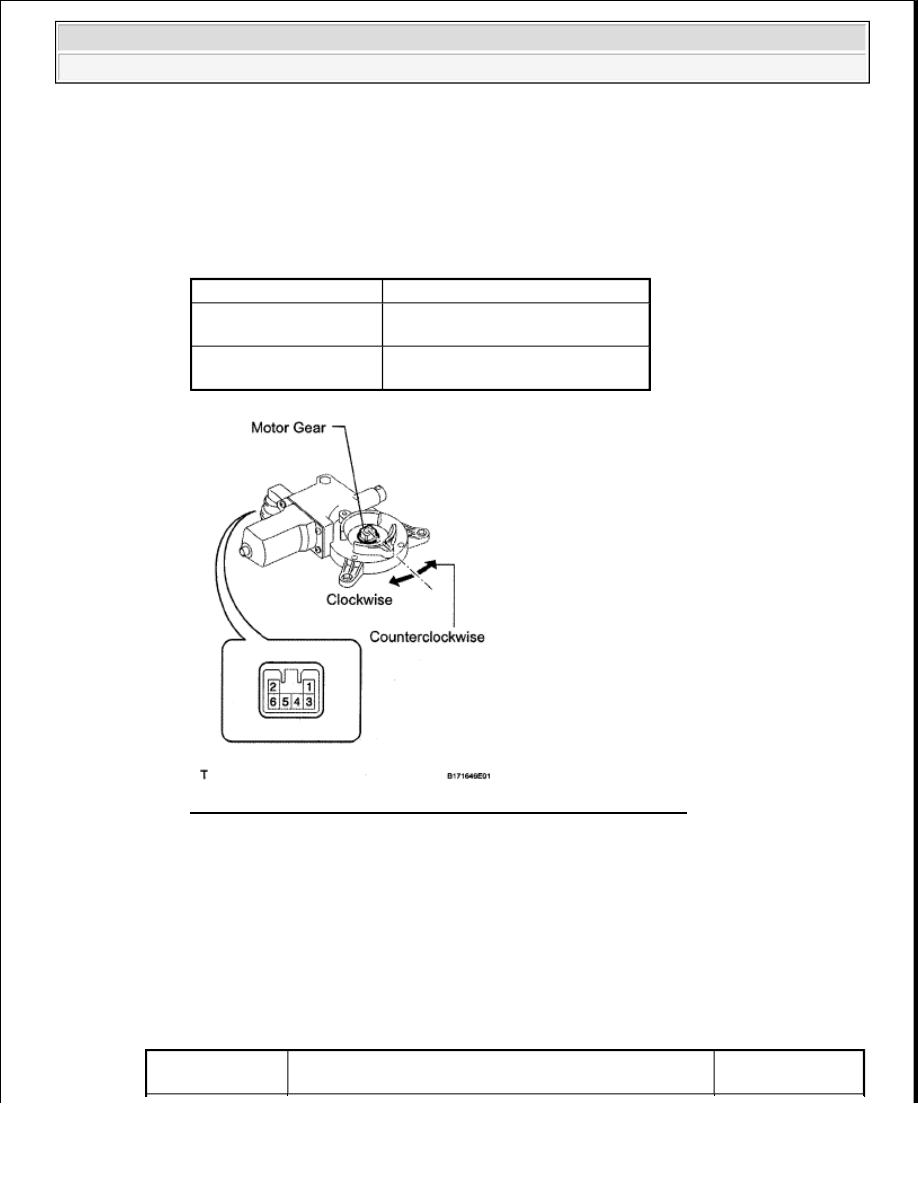

Fig. 161: Inspecting Back Door Power Window Regulator Motor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the motor.

2. INSPECT NO. 1 BACK POWER WINDOW RELAY (BACK P/W NO. 1 RELAY)

a. Remove the power window relay from the engine room relay block.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

NO. 1 BACK POWER WINDOW RELAY (BACK P/W NO. 1 RELAY)

Measurement Condition

Specified Condition

Battery positive (+) --> 2
Battery negative (-) --> 1

Motor gear rotates counterclockwise

Battery positive (+) --> 1
Battery negative (-) --> 2

Motor gear rotates clockwise

Tester

Connection

Condition

Specified

Condition



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































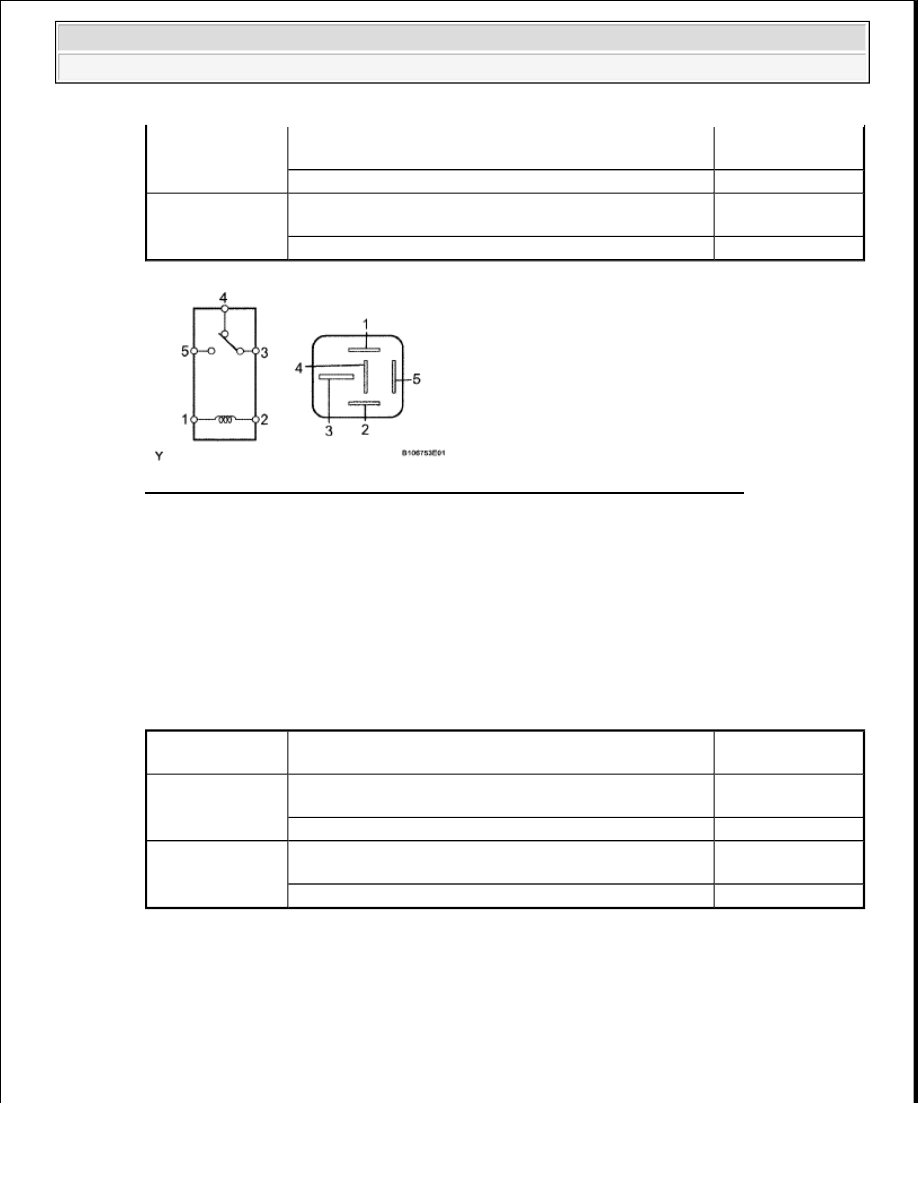

Fig. 162: Inspecting No. 1 Back Power Window Relay (Back P/W No. 1 Relay)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the relay.

3. INSPECT NO. 2 BACK POWER WINDOW RELAY (BACK P/W NO. 2 RELAY)

a. Remove the power window relay from the engine room relay block.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

NO. 2 BACK POWER WINDOW RELAY (BACK P/W NO. 2 RELAY)

3-4

When battery voltage is not applied between terminals 1

and 2

Below 1 ohms

When battery voltage is applied between terminals 1 and 2 10 kohms or higher

3-5

When battery voltage is not applied between terminals 1

and 2

10 kohms or higher

When battery voltage is applied between terminals 1 and 2

Below 1 ohms

Tester

Connection

Condition

Specified

Condition

3-4

When battery voltage is not applied between terminals 1

and 2

Below 1 ohms

When battery voltage is applied between terminals 1 and 2 10 kohms or higher

3-5

When battery voltage Is not applied between terminals 1

and 2

10 kohms or higher

When battery voltage is applied between terminals 1 and 2

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Fig. 163: Inspecting No. 2 Back Power Window Relay (Back P/W No. 2 Relay)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the relay.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL UPPER CAB REAR PILLAR PLATE LH

a. Align the positioning hole with the claw, and install the upper plate with the 4 bolts as shown in the

illustration.

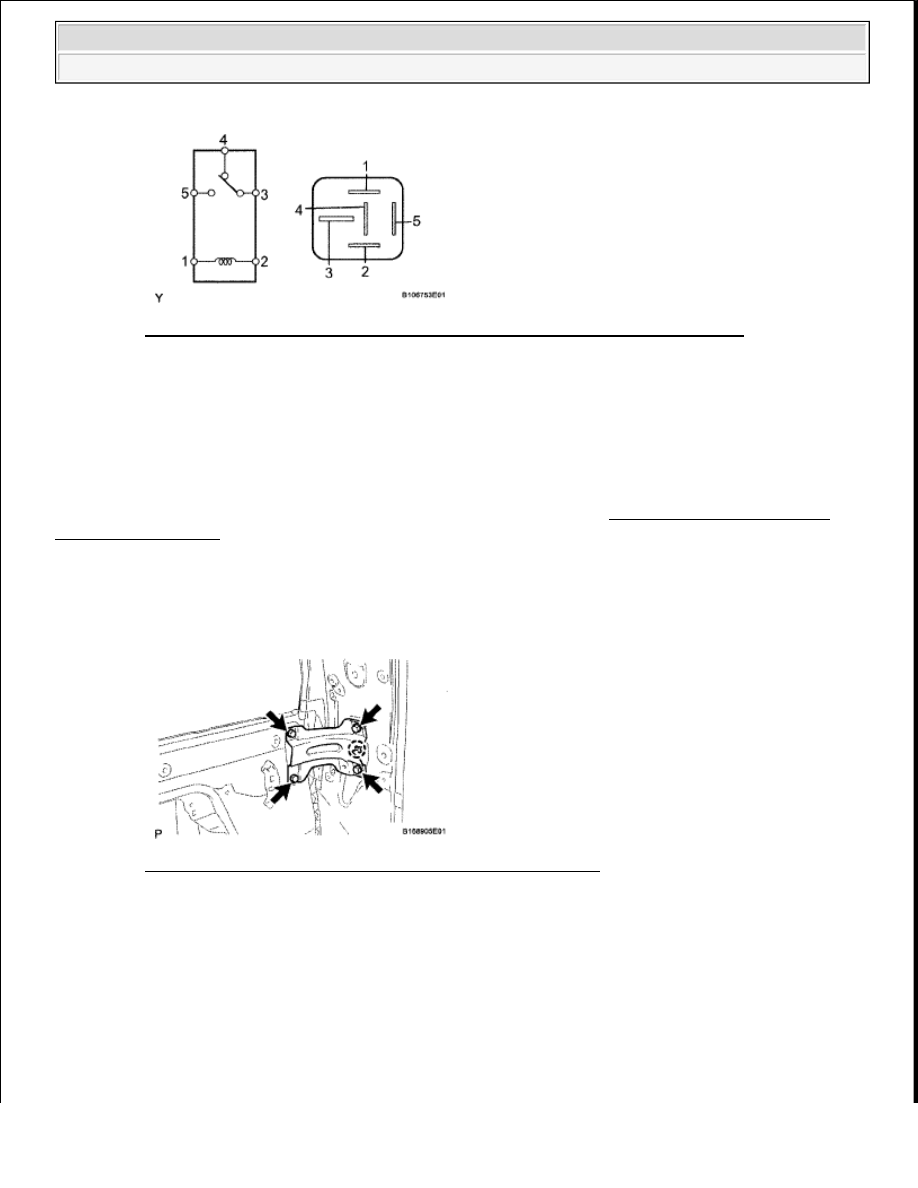

Fig. 164: Identifying Upper Cab Rear Pillar Plate LH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL UPPER CAB REAR PILLAR PLATE RH

HINT:

Use the same procedures described for the LH side.

3. INSTALL BACK WINDOW OUTSIDE MOULDING

a. Install the outside moulding with the 3 clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

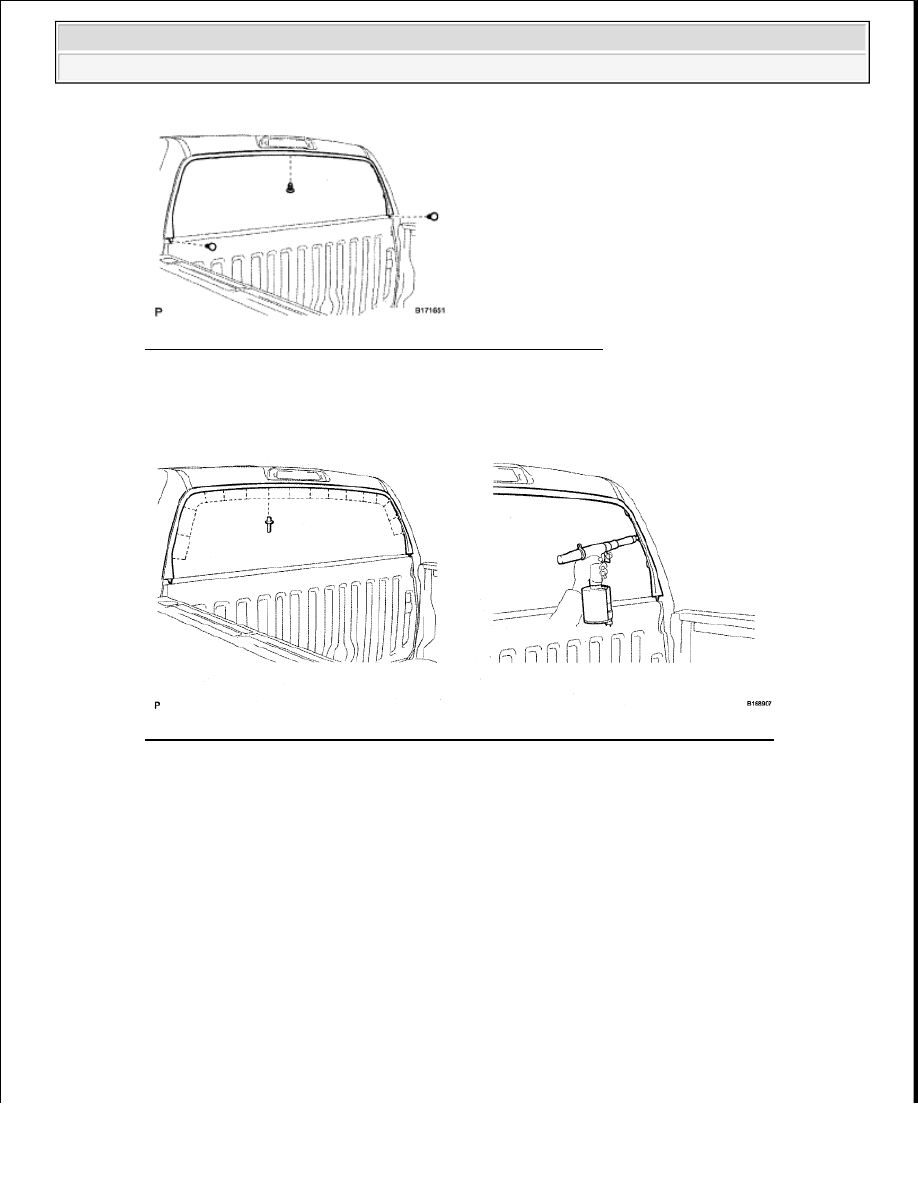

Fig. 165: Identifying Back Window Outside Moulding Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using an air riveter or hand riveter with a nose piece, install the back window outside moulding

with 16 new rivets.

Fig. 166: Installing Back Window Outside Moulding With Rivets Using Air Rivets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

If the rivet cannot be cut, pull it once and cut it.

NOTE:



Do not pry the rivet with the riveter, as this will cause damage to
the riveter and mandrel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra
