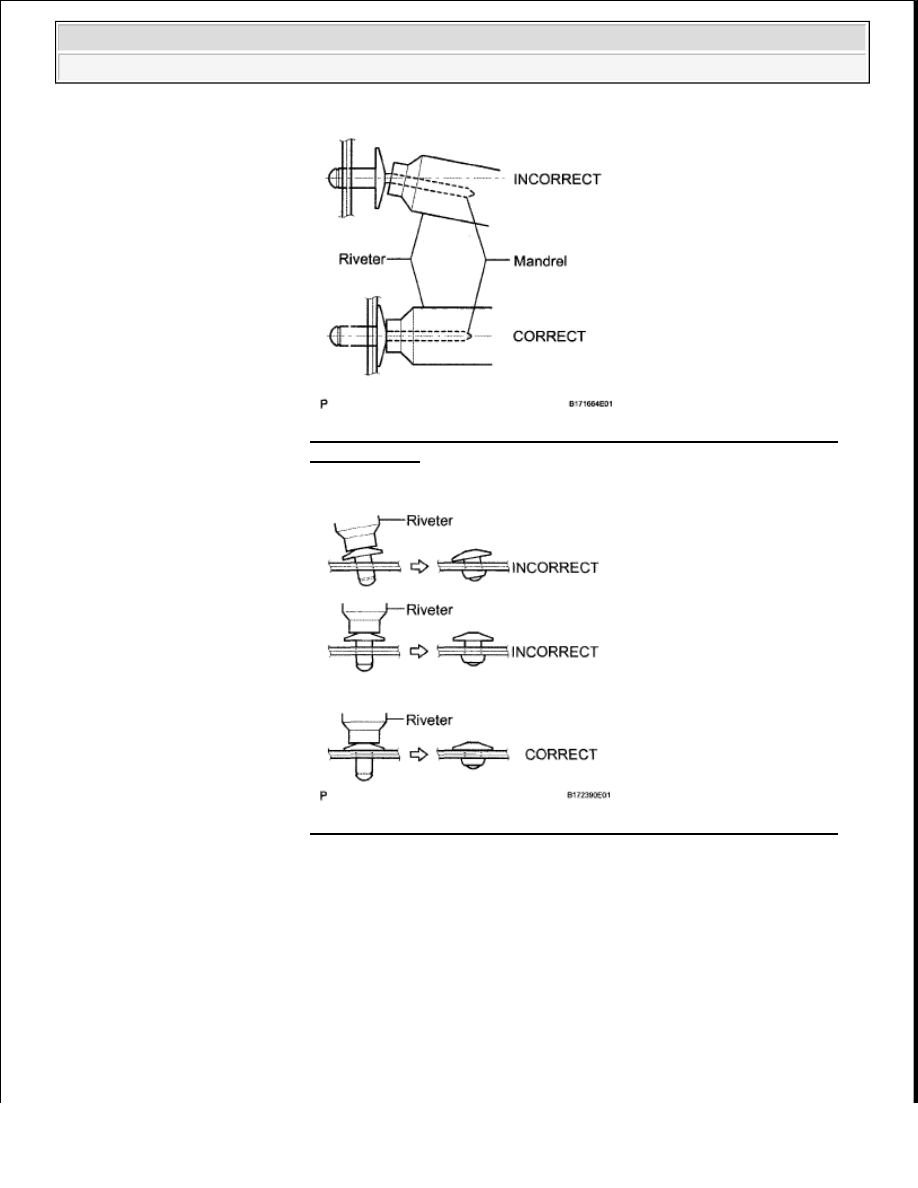

Fig. 167: Identifying Correct And Incorrect Position Of Riveter
And Mandrel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 168: Identifying Correct And Incorrect Position Of Riveter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



Confirm that the rivets are seated properly against the
moulding.



Do not tilt the riveter when installing the rivet to the moulding.



Do not leave any space between the rivet head and moulding.



Do not leave any space between the moulding and door frame.
Firmly hold together the 2 items while installing the rivet.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































4. INSTALL BACK DOOR POWER WINDOW REGULATOR MOTOR

a. Install the drum and wire guide to the motor.

Fig. 170: Installing Drum And Wire Guide From Motor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the cover with the 2 screws.

c. Apply MP grease to the rotating areas of the regulator motor.

d. Install the motor with the 2 nuts.

Torque: 5.9 N*m (60 kgf*cm, 52 in.*lbf)

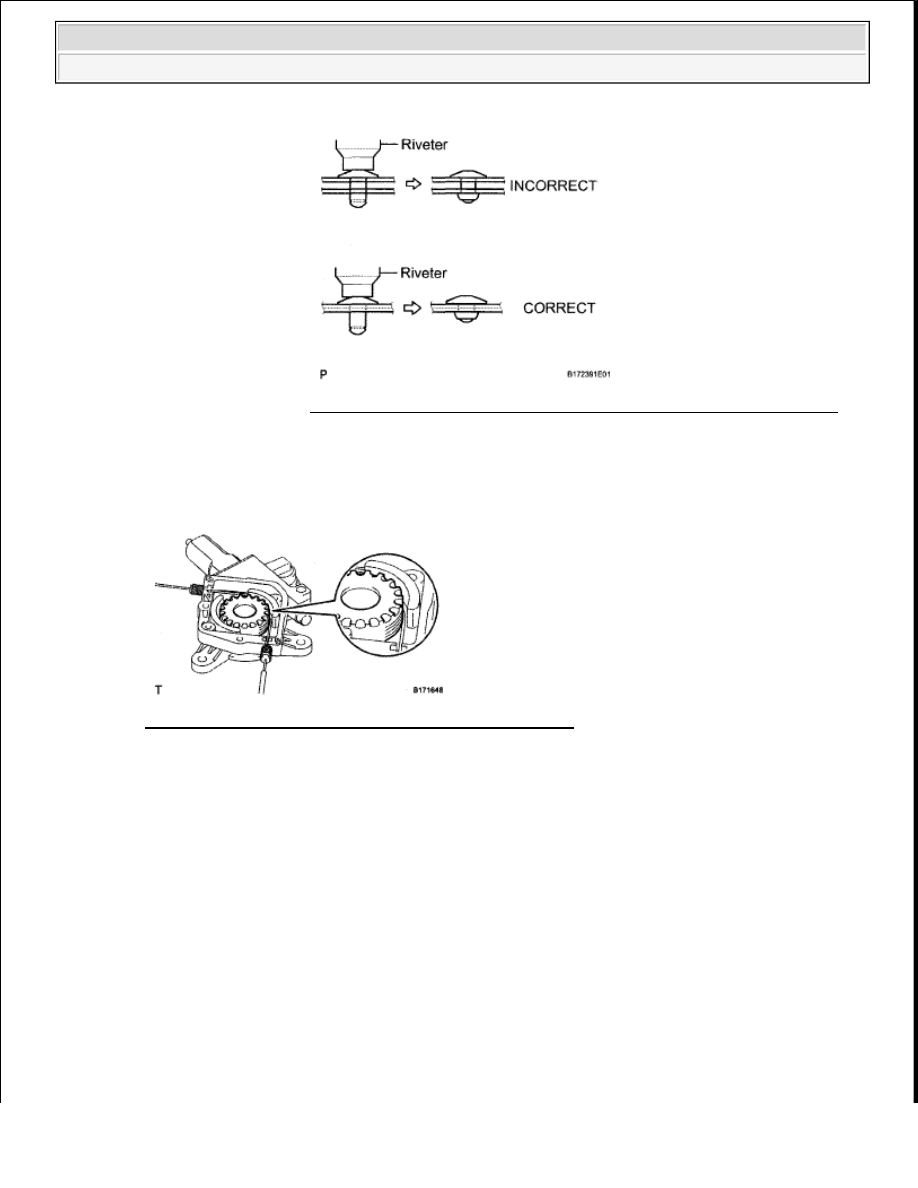

Fig. 169: Identifying Correct And Incorrect Position Of Riveter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































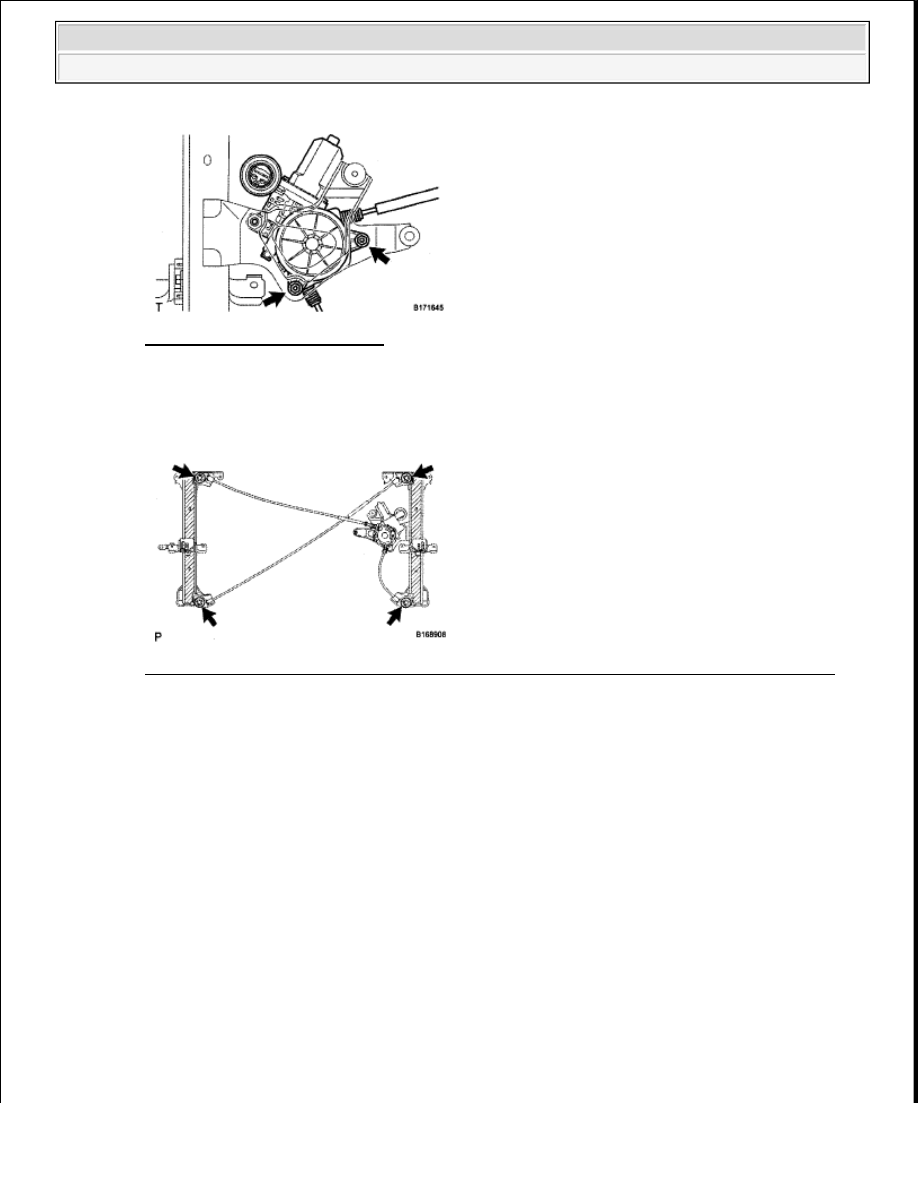

Fig. 171: Installing Motor Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL BACK DOOR POWER WINDOW REGULATOR SUB-ASSEMBLY

a. Apply MP grease to the sliding and rotating parts of the window regulator.

Fig. 172: Applying MP Grease Area To Sliding And Rotating Parts Of Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Temporarily install the window regulator by attaching the 3 upper claws.

NOTE:

Do not apply grease to the spring of the window regulator.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































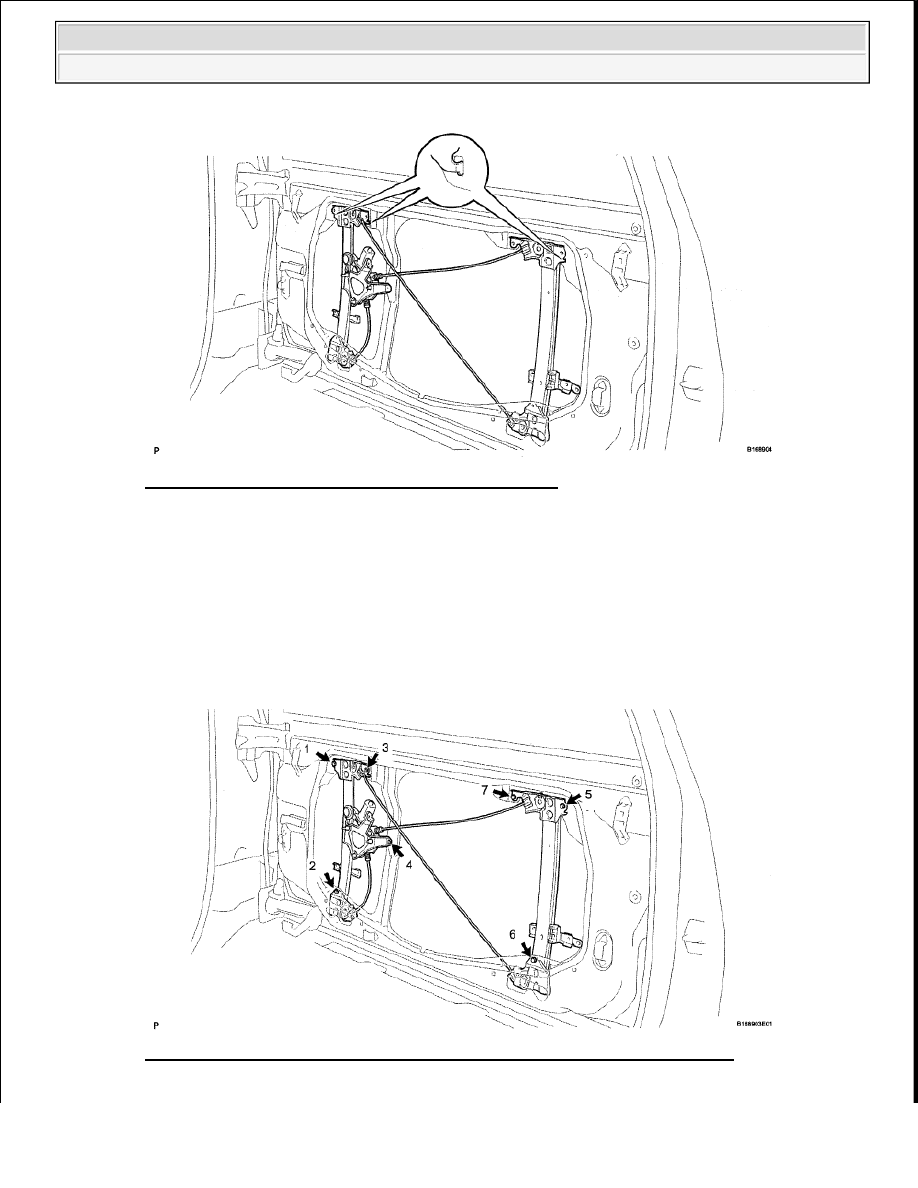

Fig. 173: Identifying Window Regulator Upper Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Loosely install the bolts onto the window regulator.

d. Tighten the 7 bolts in the order shown in the illustration.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

Fig. 174: Tightening Back Door Power Window Regulator Bolts In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to drop and deform the window regulator.
