Fig. 469: Installing Rear Seat Cushion Moulding Claws In Sequence LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER LH

a. Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

30. INSTALL REAR SEAT CUSHION COVER WITH PAD LH

a. Attach the hooks to install the seat cushion cover (with pad).

b. Install the seat belts with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

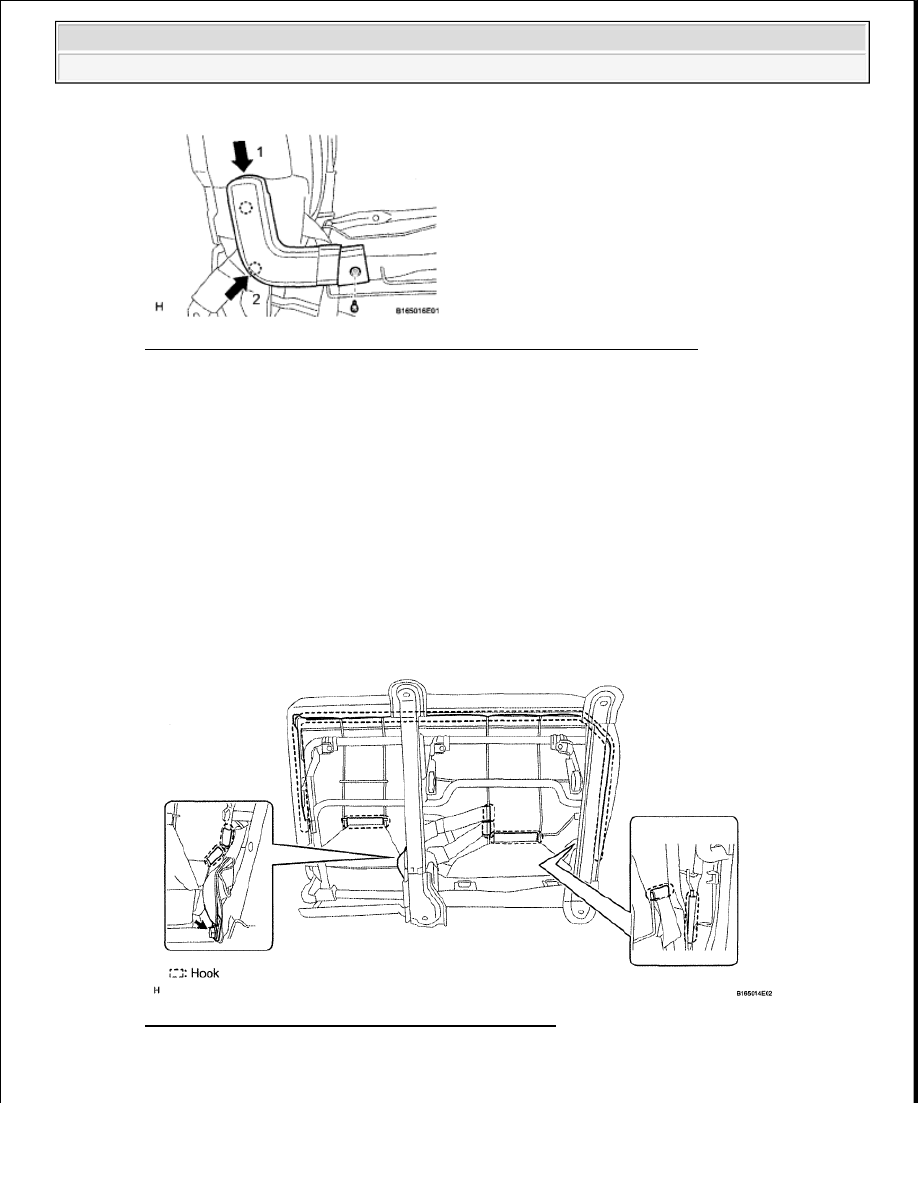

Fig. 470: Identifying Rear Seat Cushion Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using hog ring pliers, install the rubber band of the seatback cover to the seat frame with new hog

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































rings.

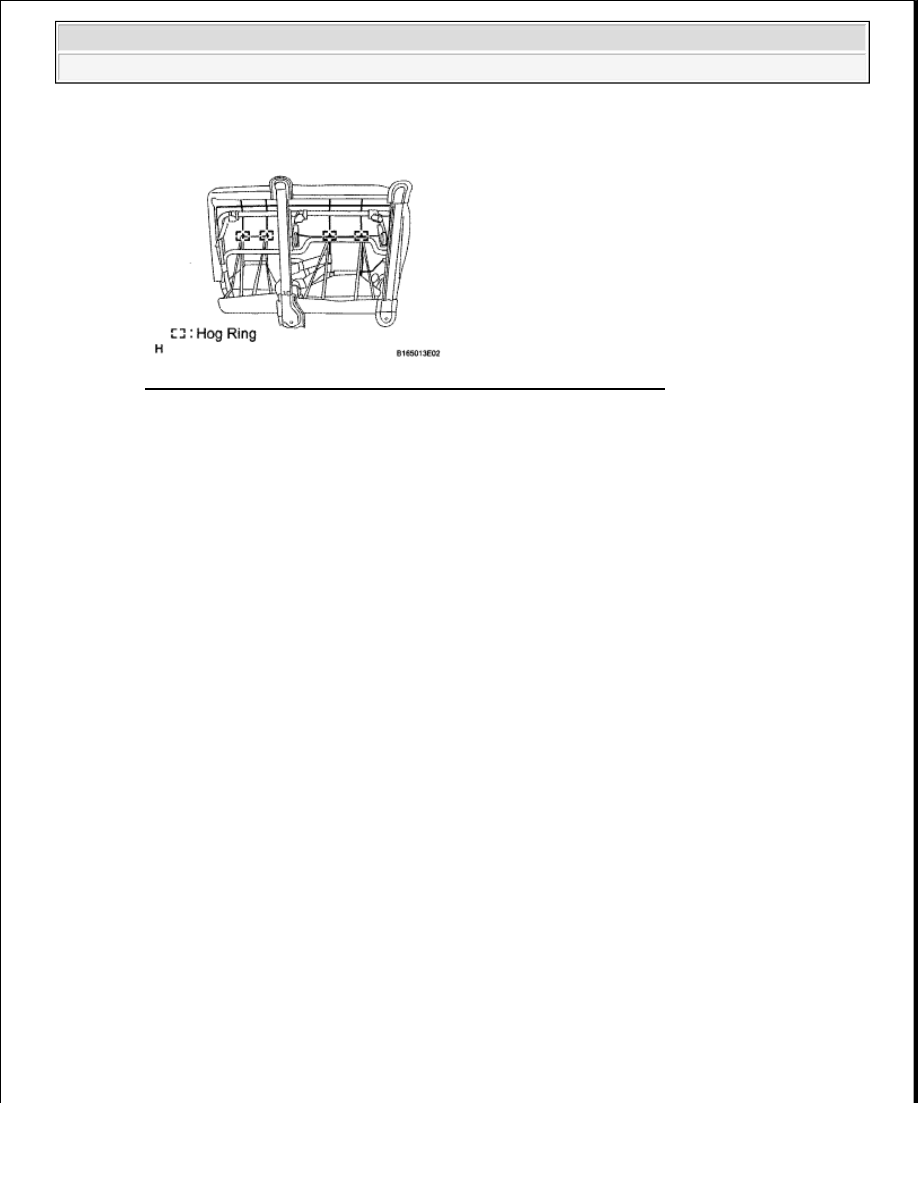

Fig. 471: Identifying Rear Seat Cushion Cover With Pad Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR SEAT ASSEMBLY LH

a. Install the rear seat with the 5 bolts.

Torque:

for bolt A

37 N*m (377 kgf*cm, 27 ft.*lbf)

for bolt B

42 N*m (428 kgf*cm, 31 ft.*lbf)

NOTE:



Be careful not to damage the vehicle body.



The anchor part of the seat belt must not overlap the protruding
part.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

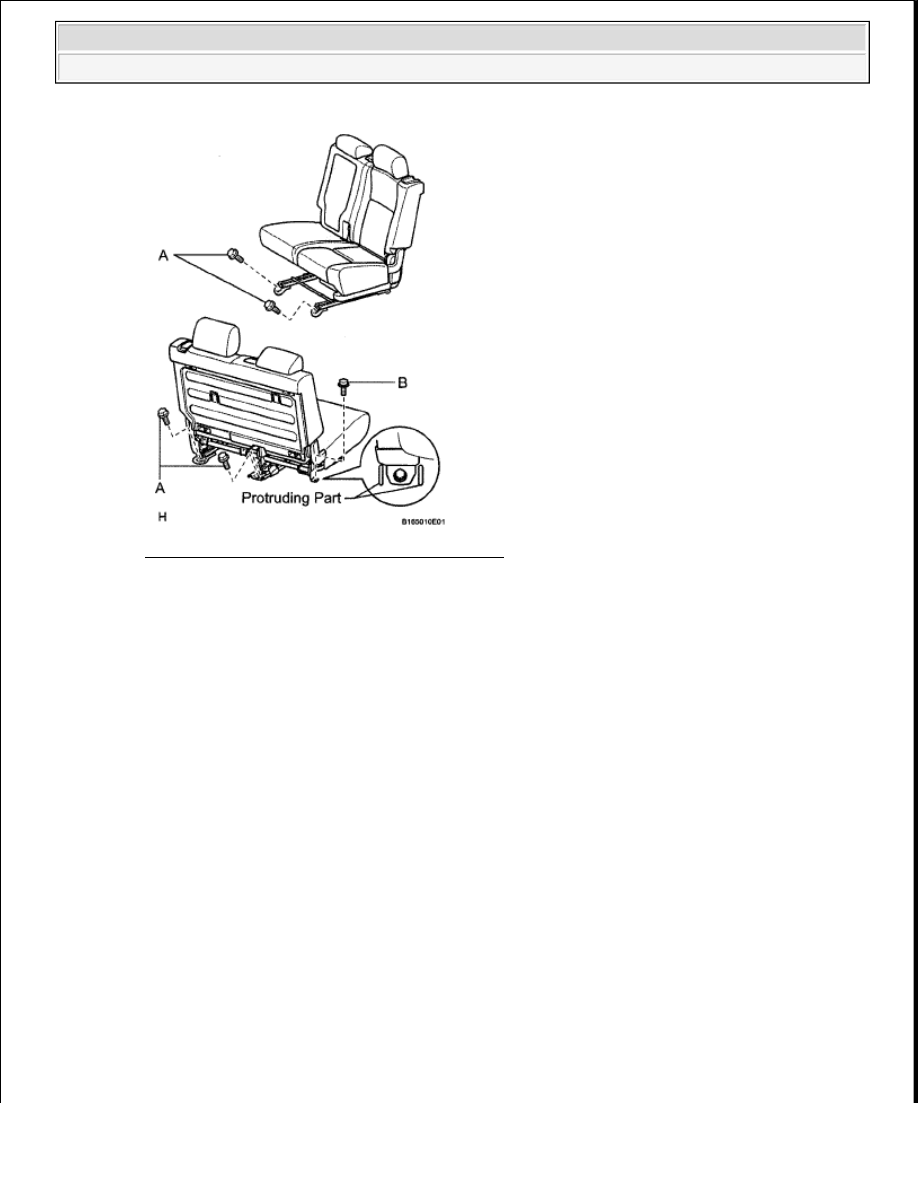

Fig. 472: Identifying Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REAR SEAT ASSEMBLY (FOR CREWMAX RH SIDE)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

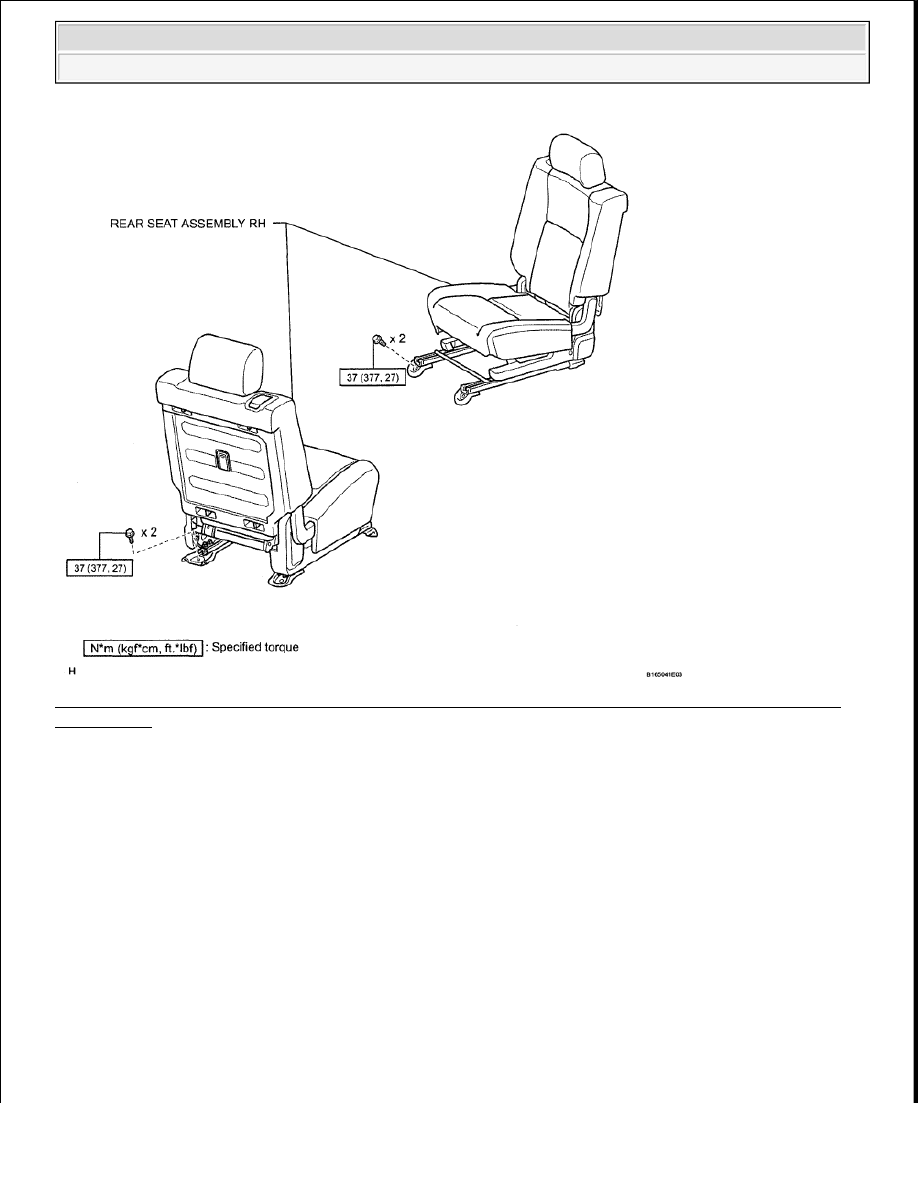

Fig. 473: Identifying Rear Seat Assembly Components With Torque Specifications - For Crewmax RH
Side (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
