Toyota Tundra. Manual - part 670

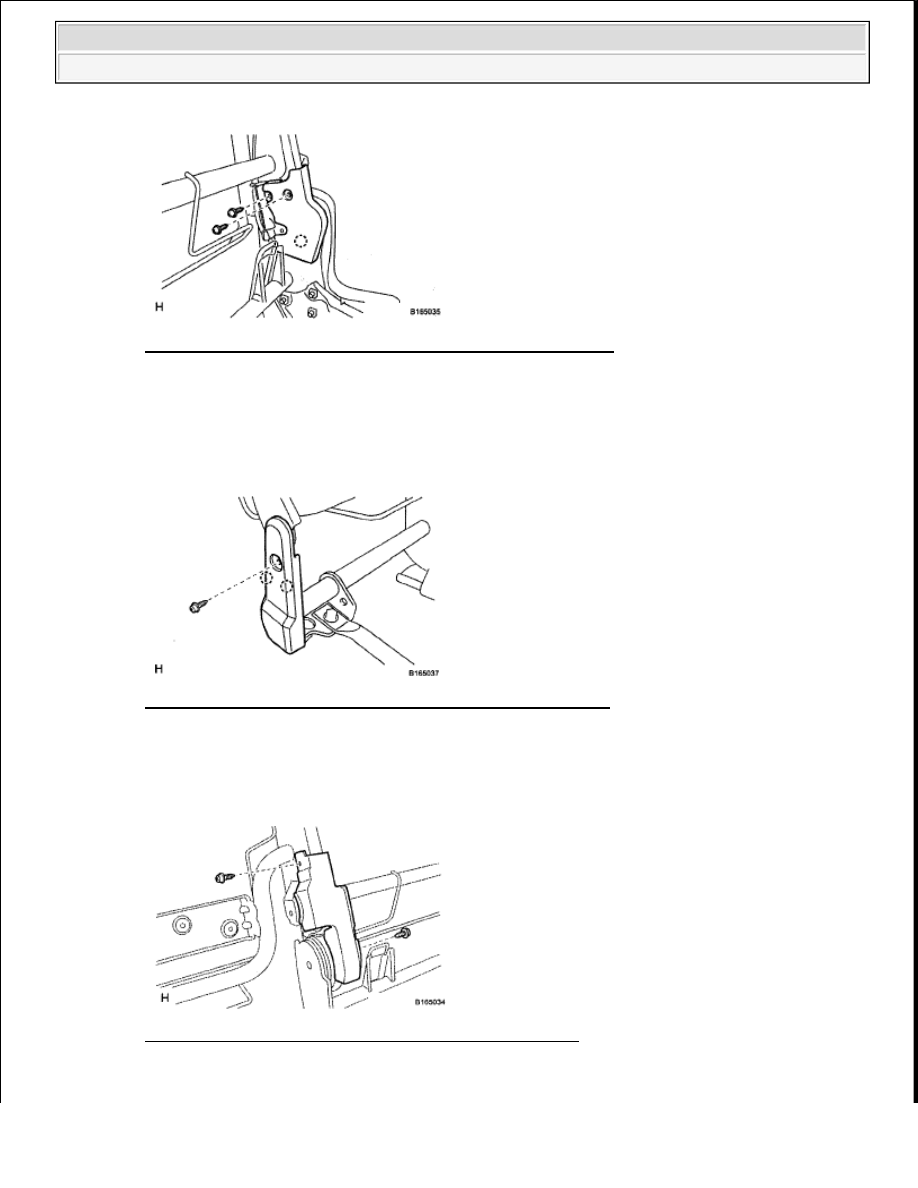

Fig. 451: Identifying Reclining Adjuster Inside Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL REAR SEAT RECLINING COVER INNER LH

a. Attach the 2 claws to install the cover.

b. Install the screw.

Fig. 452: Identifying Rear Seat Reclining Cover Inner Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL REAR SEATBACK HINGE COVER

a. Install the cover with the 2 screws.

Fig. 453: Identifying Rear Seatback Hinge Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































12. INSTALL CENTER RECLINING ADJUSTER INSIDE COVER

a. Attach the claw and hook to install the cover.

b. Install the 2 screws.

Fig. 454: Identifying Center Reclining Adjuster Inside Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL REAR SEAT CUSHION SPRING ASSEMBLY LH

a. Install the 3 bushes to the cushion spring. Then using a T45 "TORX" socket, install the 3 bolts.

Torque: 22 N*m (224 kgf*cm, 16 ft.*lbf)

b. Install the 3 bolts.

Torque: 22 N*m (224 kgf*cm, 16 ft.*lbf)

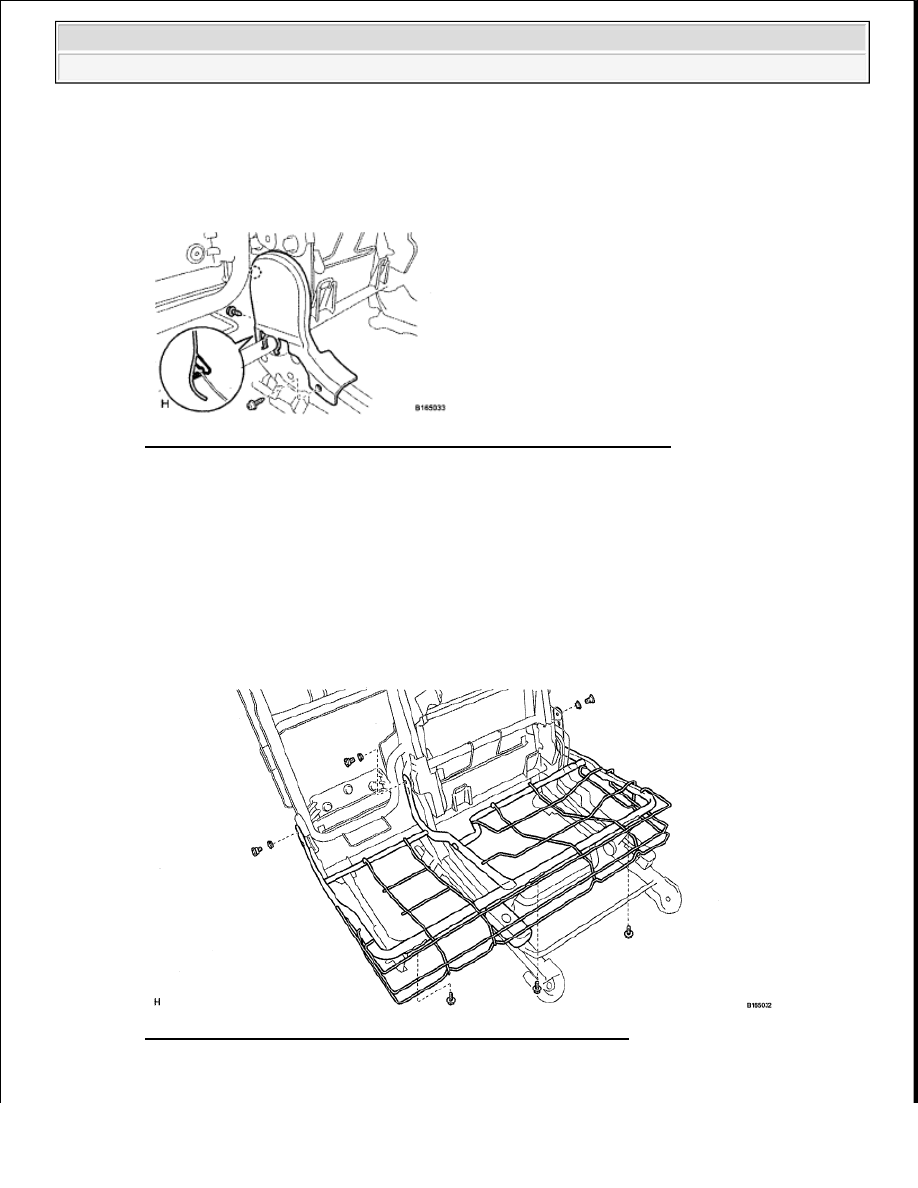

Fig. 455: Identifying Rear Seat Cushion Spring Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































14. INSTALL CENTER UPPER LINK COVER

a. Attach the 2 claws in the order shown in the illustration to install the cover.

b. Install the screw.

Fig. 456: Installing Center Upper Link Cover In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL SEPARATE TYPE REAR SEATBACK COVER LH

a. Using hog ring pliers, install the seatback cover to the seatback pad with new hog rings.

16. INSTALL REAR SEATBACK COVER WITH PAD LH

a. Using hog ring pliers, install the seatback cover (with pad) with new hog rings.

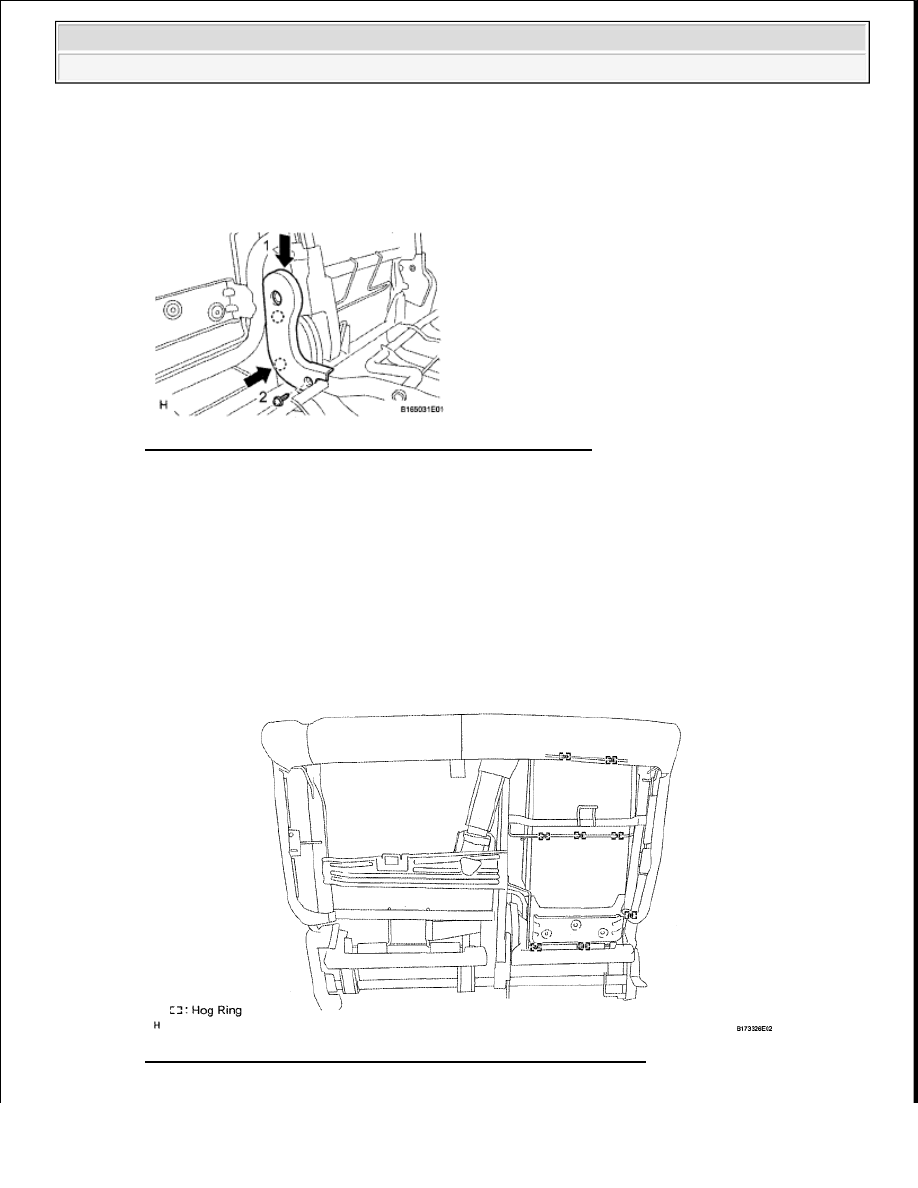

Fig. 457: Identifying Rear Seatback Cover Hog Rings (With Pad)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































b. Attach the hooks to the seatback frame.

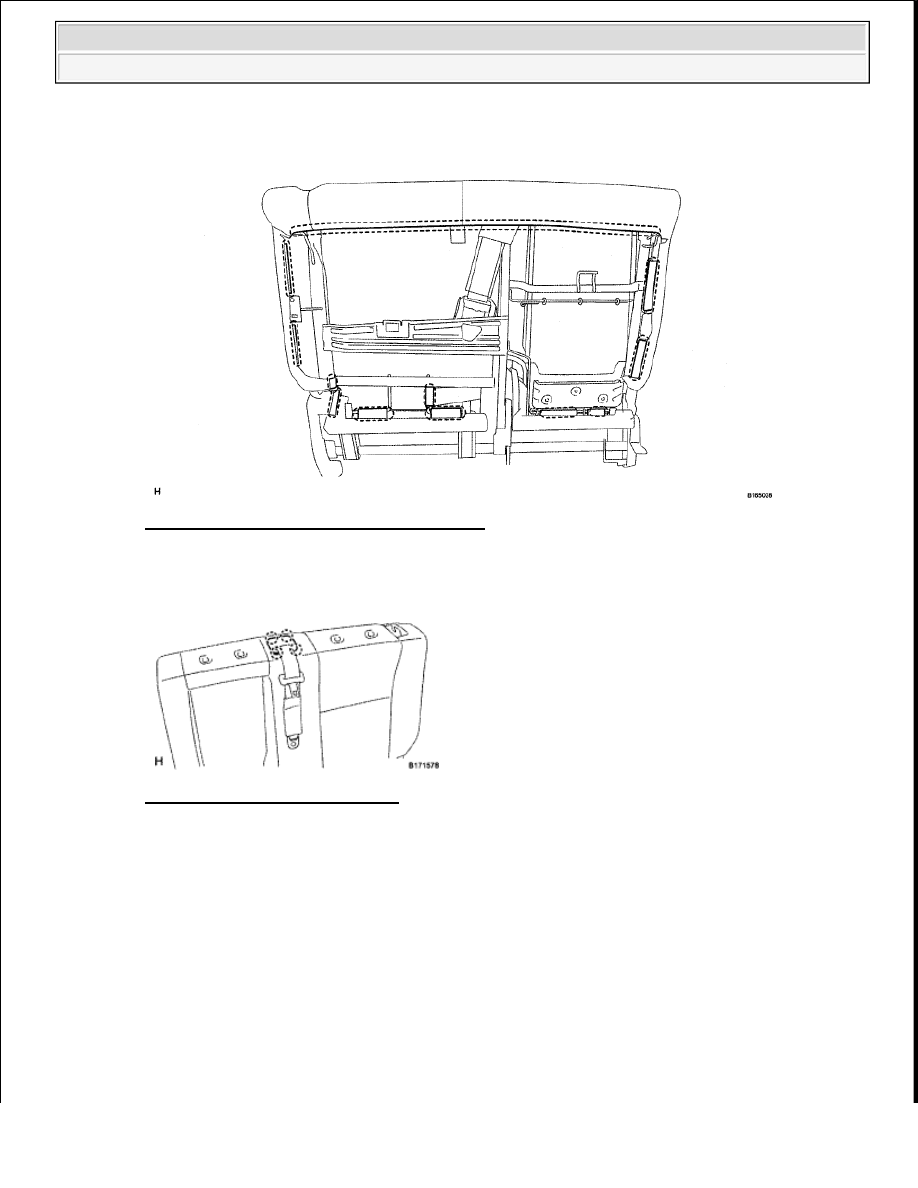

Fig. 458: Identifying Seatback Frame Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 4 claws to install the bezel.

Fig. 459: Identifying Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL LOWER REAR SEATBACK COVER SUB-ASSEMBLY LH

a. Using hog ring pliers, install the seatback cover with new hog rings.
