Fig. 460: Identifying Lower Rear Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL REAR SEAT LOCK CONTROL LEVER SUB-ASSEMBLY LH

a. Connect the cable in the order shown in the illustration to install the lever.

Fig. 461: Connecting Rear Seal Lock Control Lever Cable In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 screws.

Fig. 462: Locating Rear Seat Lock Control Lever Screws



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. INSTALL REAR SEATBACK LOCK STRIKER COVER LH

a. Attach the 2 claws to install the cover.

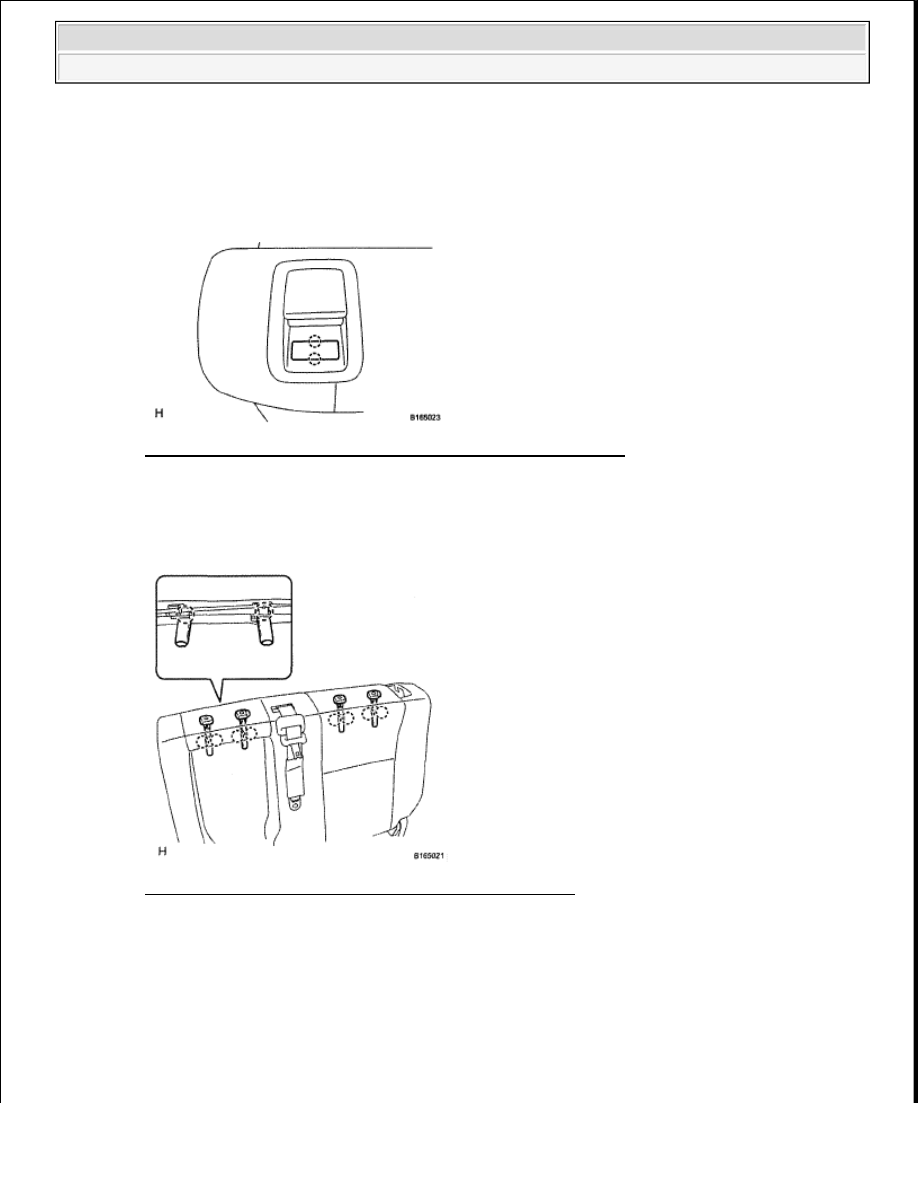

Fig. 463: Identifying Rear Seatback Lock Striker Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL REAR SEAT HEADREST SUPPORT

a. Attach the 8 claws to install the 4 supports as shown in the illustration.

Fig. 464: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. INSTALL REAR SEAT CENTER HEADREST ASSEMBLY

22. INSTALL REAR SEAT HEADREST ASSEMBLY LH

23. INSTALL REAR SEAT ARMREST ASSEMBLY

a. Install the armrest with the 3 nuts.

Torque: 6.0 N*m (61 kgf*cm, 53 in.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































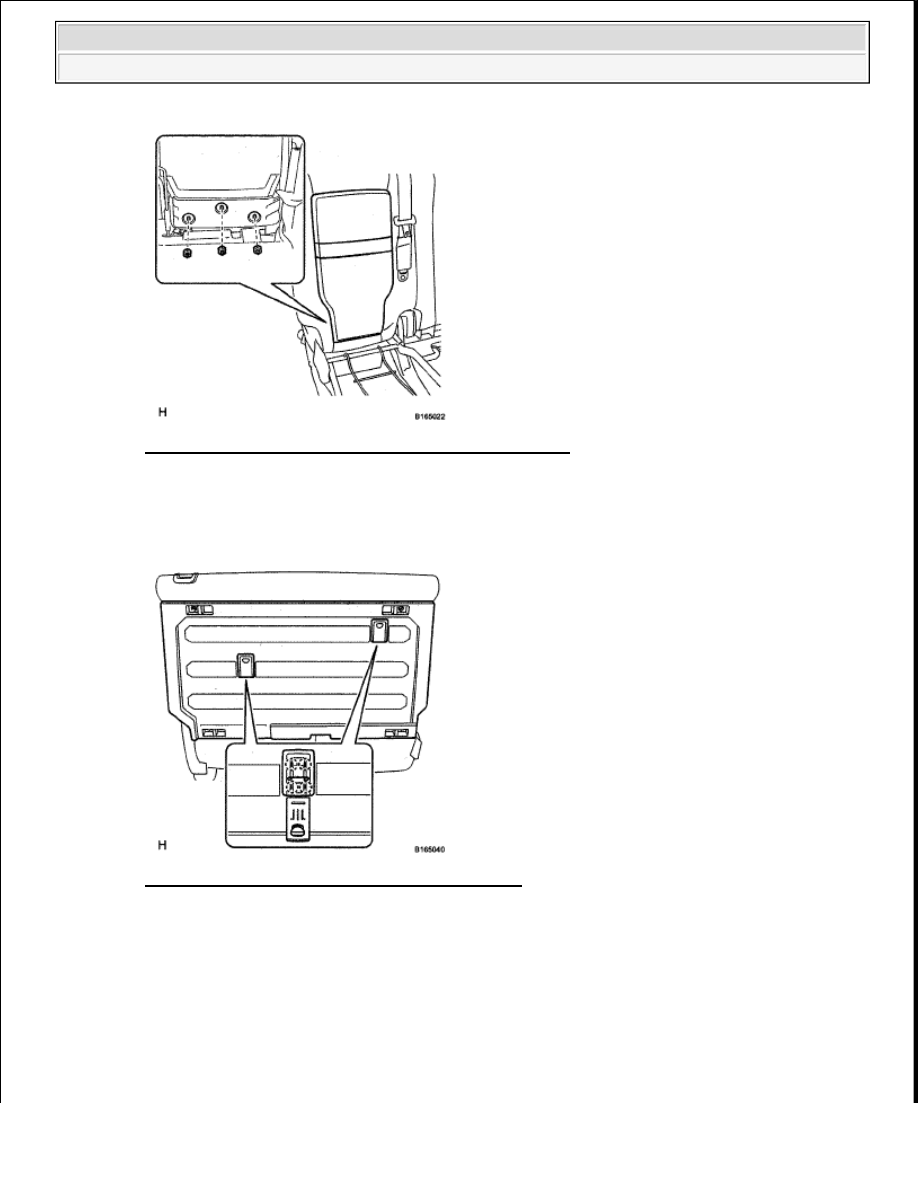

Fig. 465: Identifying Rear Seat Armrest Assembly Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL REAR SEATBACK COVER

a. Attach the 8 claws to install the 2 covers.

Fig. 466: Identifying Rear Seatback Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL REAR SEATBACK BOARD LH

a. Attach the 5 clips to install the seatback board.

b. Install the 4 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

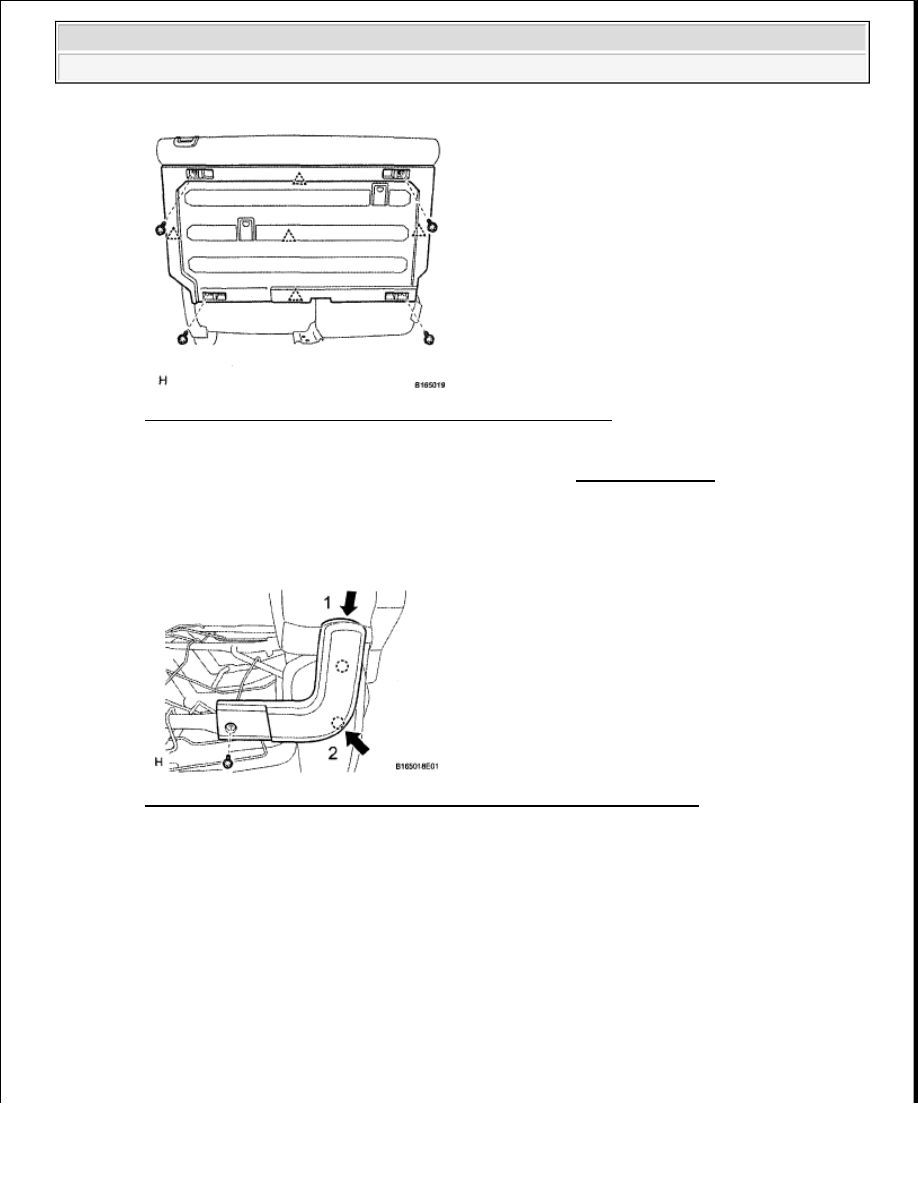

Fig. 467: Identifying Rear Seatback Board Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL REAR SEAT INNER BELT ASSEMBLY LH (See INSTALLATION )

27. INSTALL REAR SEAT CUSHION MOULDING REAR RH

a. Attach the 2 claws in the order shown in the illustration to install the moulding.

b. Install the screw.

Fig. 468: Installing Rear Seat Cushion Moulding Claws In Sequence RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL REAR SEAT CUSHION MOULDING REAR LH

a. Attach the 2 claws in the order shown in the illustration to install the moulding.

b. Install the screw.
