Toyota Tundra. Manual - part 662

Fig. 384: Identifying Rear Seatback Lock Control Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL REAR SEAT CUSHION ASSEMBLY RH

a. Using a T40 "TORX" socket, install the seat cushion with the 2 bolts.

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)

Fig. 385: Identifying Rear Seat Cushion Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL OUTER REAR SEAT LOCK COVER RH

a. Attach the clip and 3 claws in the order shown in the illustration, and install the cushion shield.

b. Install the screw.

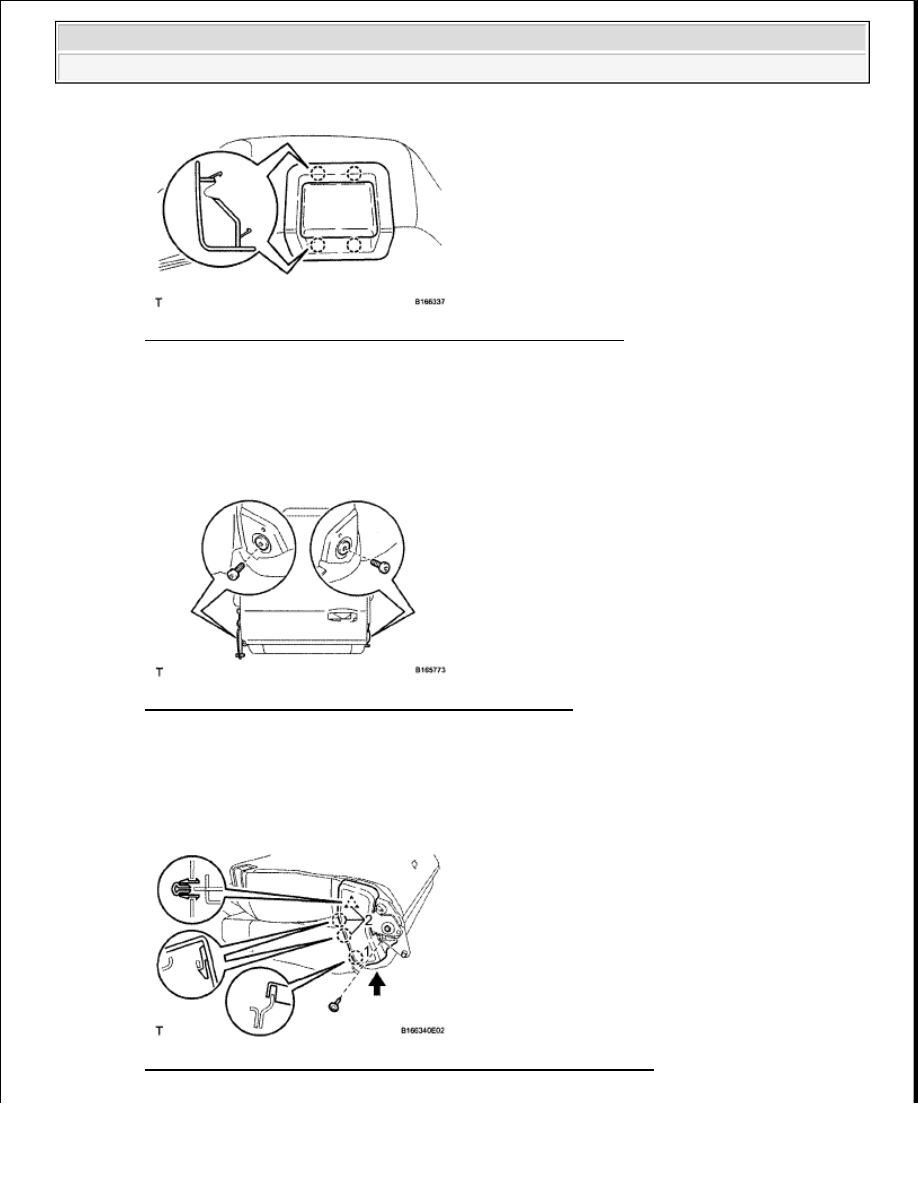

Fig. 386: Identifying Outer Rear Seat Lock Cover Clip And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































14. INSTALL INNER REAR SEAT LOCK COVER RH

a. Attach the 3 claws in the order shown in the illustration, and install the cushion shield.

b. Install the 2 screws.

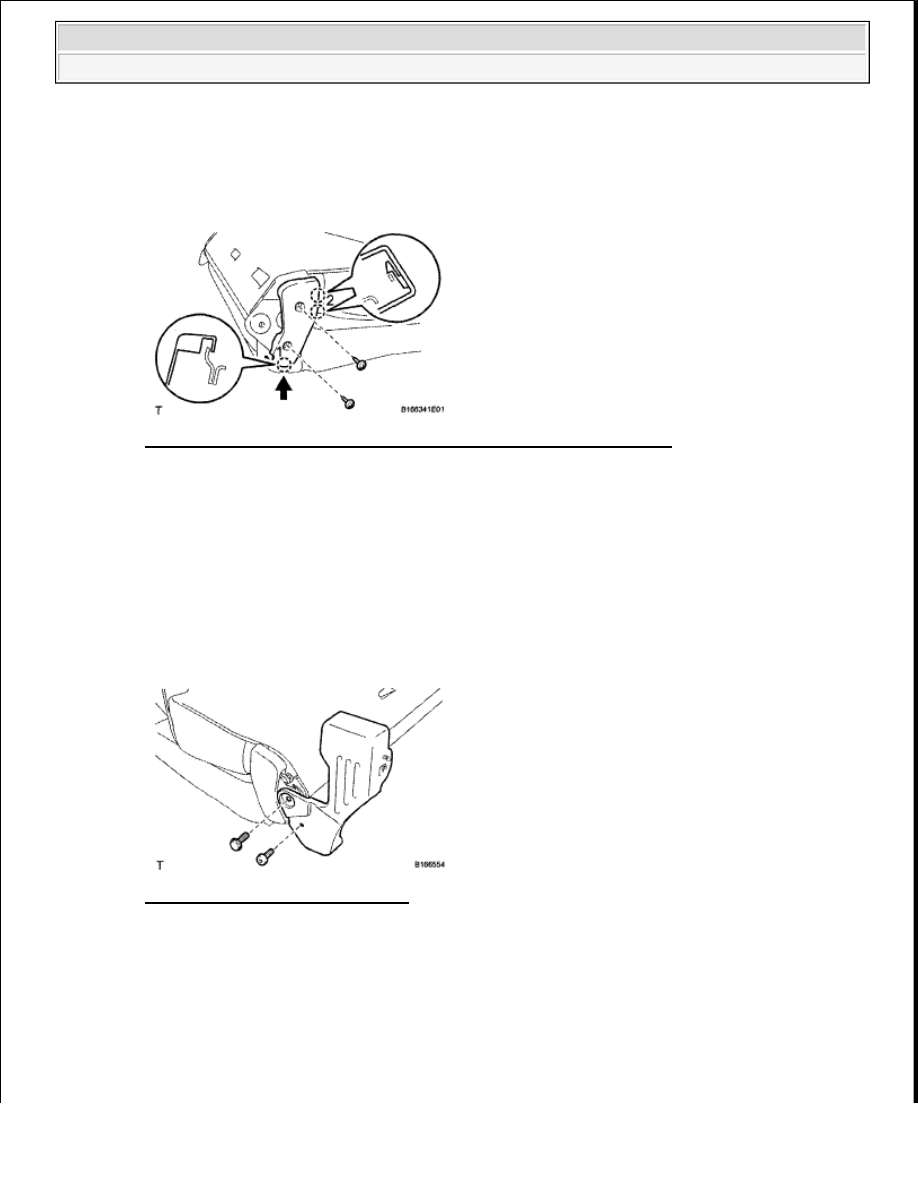

Fig. 387: Identifying Inner Rear Seat Lock Cover Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL NO. 1 SEAT LEG SUB-ASSEMBLY

a. Install the seat leg with the bolt.

Torque: 50 N*m (510 kgf*cm, 37 ft.*lbf)

b. Using a T45 "TORX" socket, install the bolt.

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)

Fig. 388: Identifying Seat Leg Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL SEAT LEG SUB ASSEMBLY LH

a. Install the seat leg with the bolt.

Torque: 50 N*m (510 kgf*cm, 37 ft.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 389: Identifying Seat Leg Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL SEPARATE TYPE REAR SEATBACK COVER LH

a. Using hog ring pliers, install the seatback cover to the seatback pad with new hog rings.

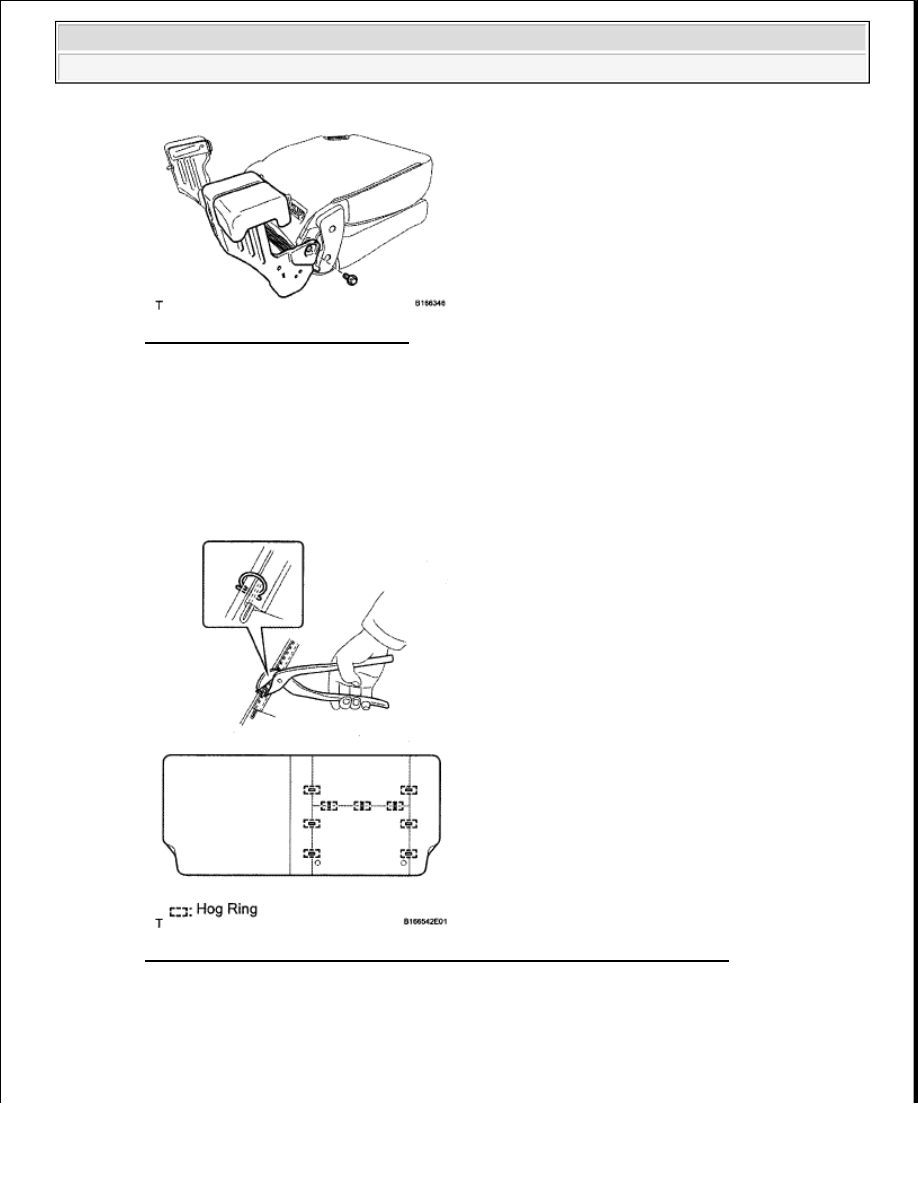

Fig. 390: Identifying Seatback Cover To Seatback Pad With New Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL REAR SEATBACK COVER WITH PAD LH

a. Install the seatback cover with pad to the rear seatback frame, and then attach the hooks.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

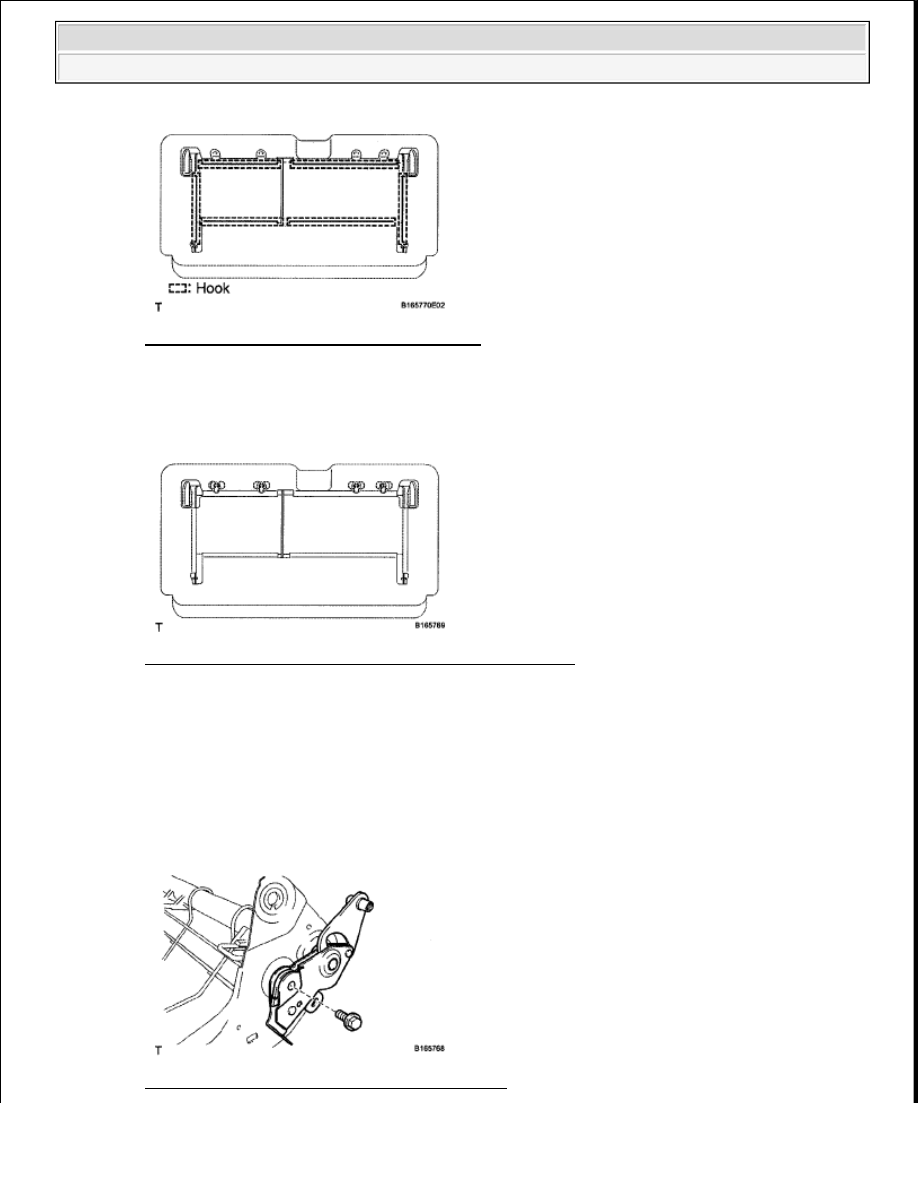

Fig. 391: Identifying Seatback Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. INSTALL REAR SEAT HEADREST SUPPORT

a. Attach the 8 claws to install the 4 headrest supports.

Fig. 392: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL CENTER REAR SEAT HEADREST ASSEMBLY

21. INSTALL REAR SEAT HEADREST ASSEMBLY LH

22. INSTALL REAR SEAT TURN LOCK SUB-ASSEMBLY LH

a. Install the seat turn lock with the bolt.

Torque: 45 N*m (459 kgf*cm, 33 ft.*lbf)

Fig. 393: Identifying Rear Seat Turn Lock Bolt



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
