Toyota Tundra. Manual - part 660

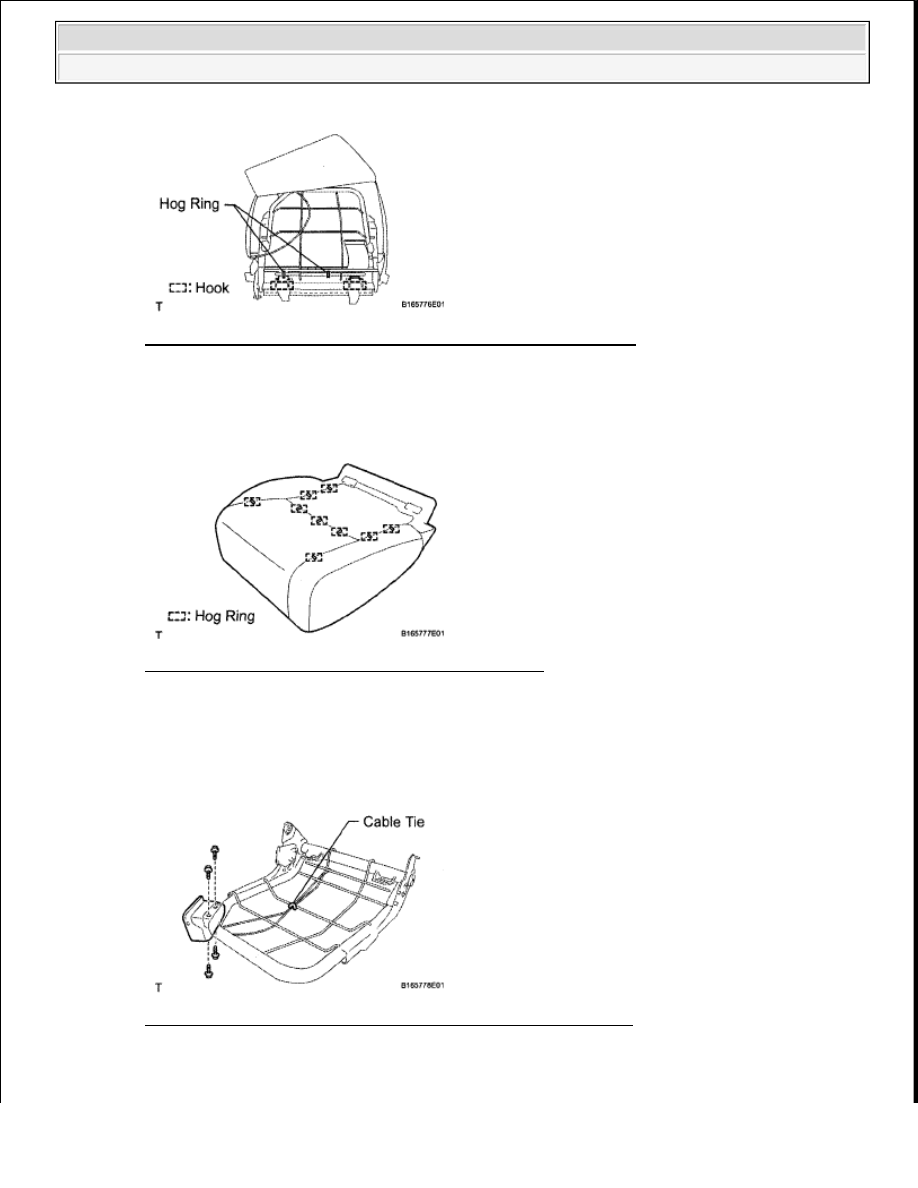

Fig. 365: Identifying Seat Cushion Cover Hooks And Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER RH

a. Remove the hog rings and seat cushion cover from the seat cushion pad.

Fig. 366: Identifying Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE NO. 1 RECLINING ADJUSTER RELEASE HANDLE RH

a. Cut the cable tie and disconnect the cable.

b. Remove the 4 screws and release handle.

Fig. 367: Identifying Reclining Adjuster Release Handle Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE REAR SEAT HINGE COVER LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Remove the 2 screws and hinge cover.

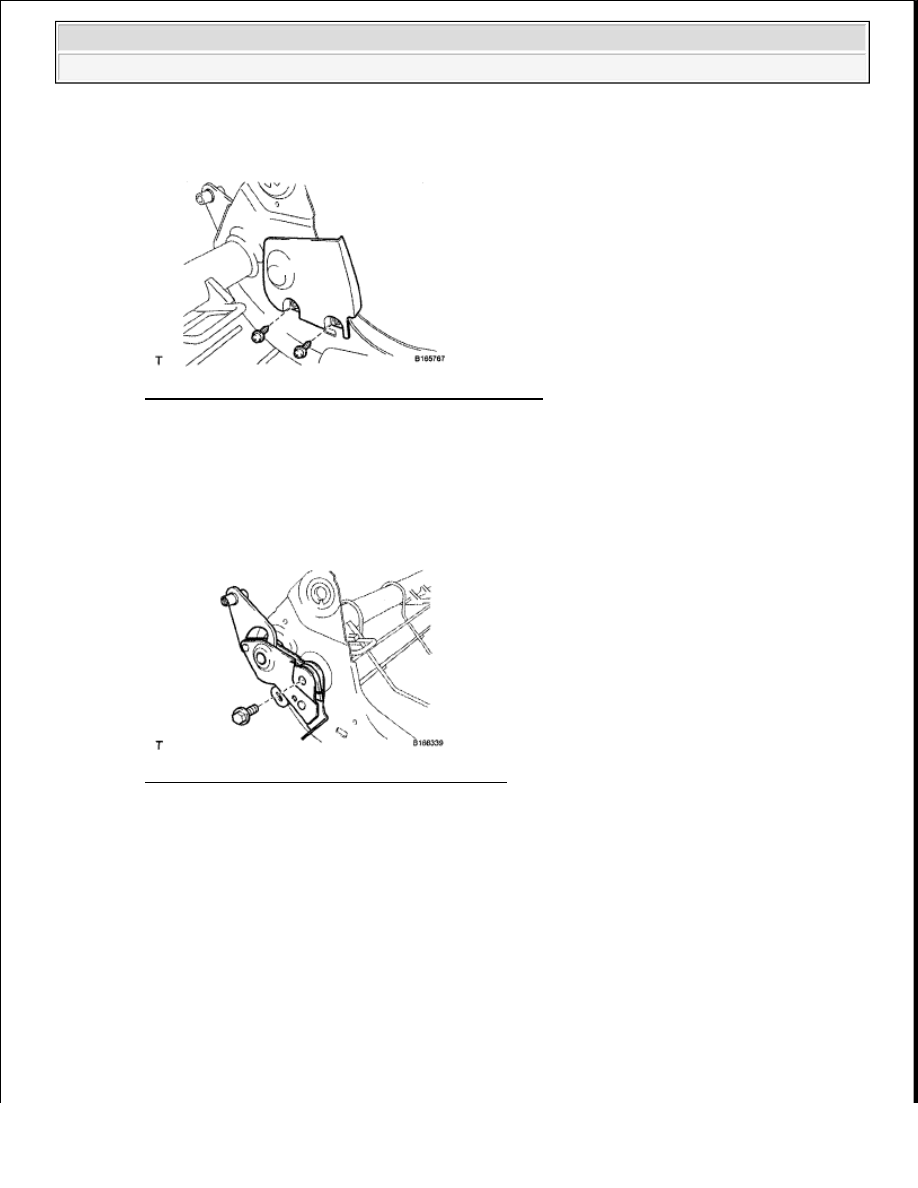

Fig. 368: Identifying Rear Seat Hinge Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE REAR SEAT HINGE COVER RH

a. Remove the 2 screws and hinge cover.

30. REMOVE REAR SEAT TURN LOCK SUB-ASSEMBLY RH

a. Remove the bolt and seat turn lock.

Fig. 369: Identifying Rear Seat Turn Lock Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. REMOVE REAR SEAT HEADREST ASSEMBLY RH

32. REMOVE REAR SEAT HEADREST SUPPORT RH

a. Detach the 4 claws and remove the 2 headrest supports.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































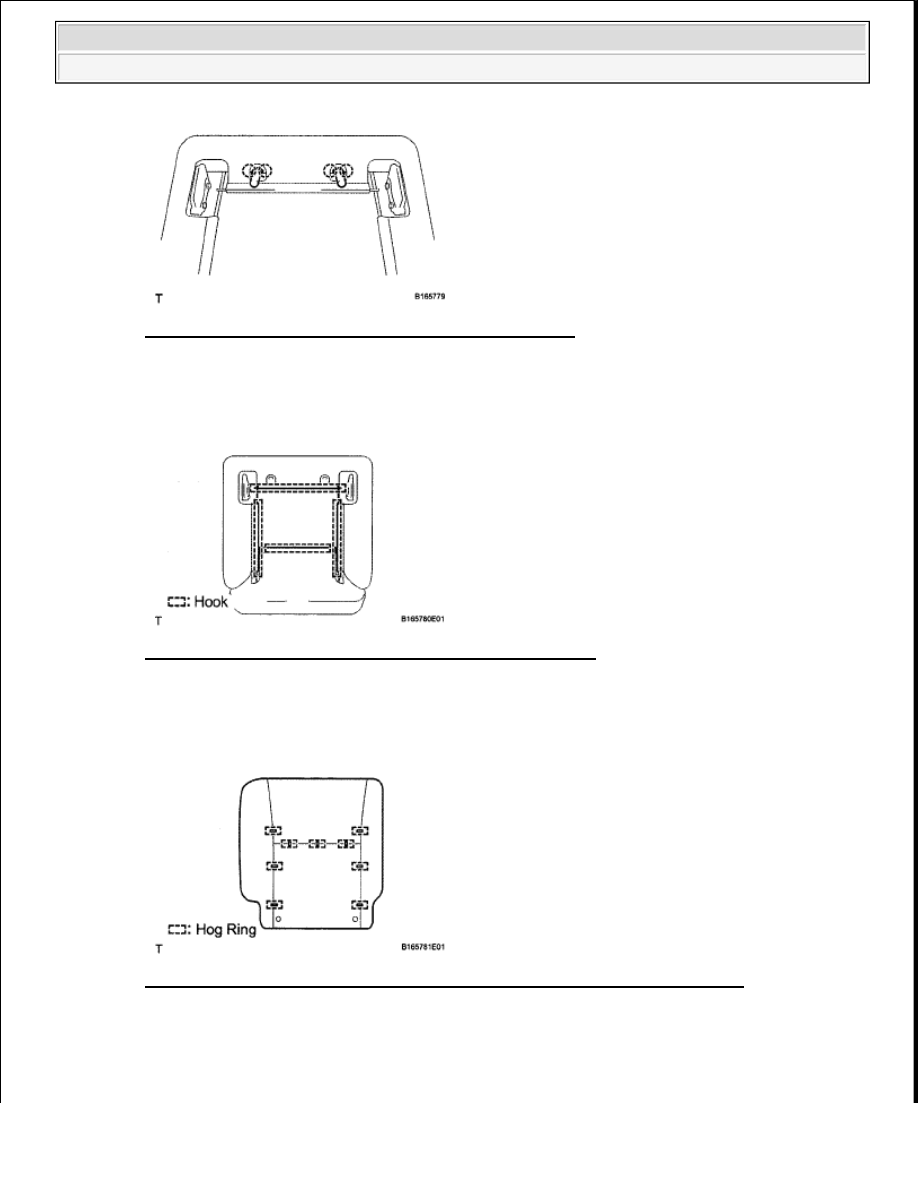

Fig. 370: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. REMOVE REAR SEATBACK COVER WITH PAD RH

a. Detach the hooks and remove the seatback cover with pad.

Fig. 371: Identifying Rear Seatback Cover Pad And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. REMOVE SEPARATE TYPE REAR SEATBACK COVER RH

a. Remove the hog rings and seatback cover from the seatback pad.

Fig. 372: Identifying Separate Type Rear Seatback Cover Pad And Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

CAUTION: Wear protective gloves. Sharp areas on the seat cushion frame and the



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































1. INSTALL SEPARATE TYPE REAR SEATBACK COVER RH

a. Using hog ring pliers, install the seatback cover to the seatback pad with new hog rings.

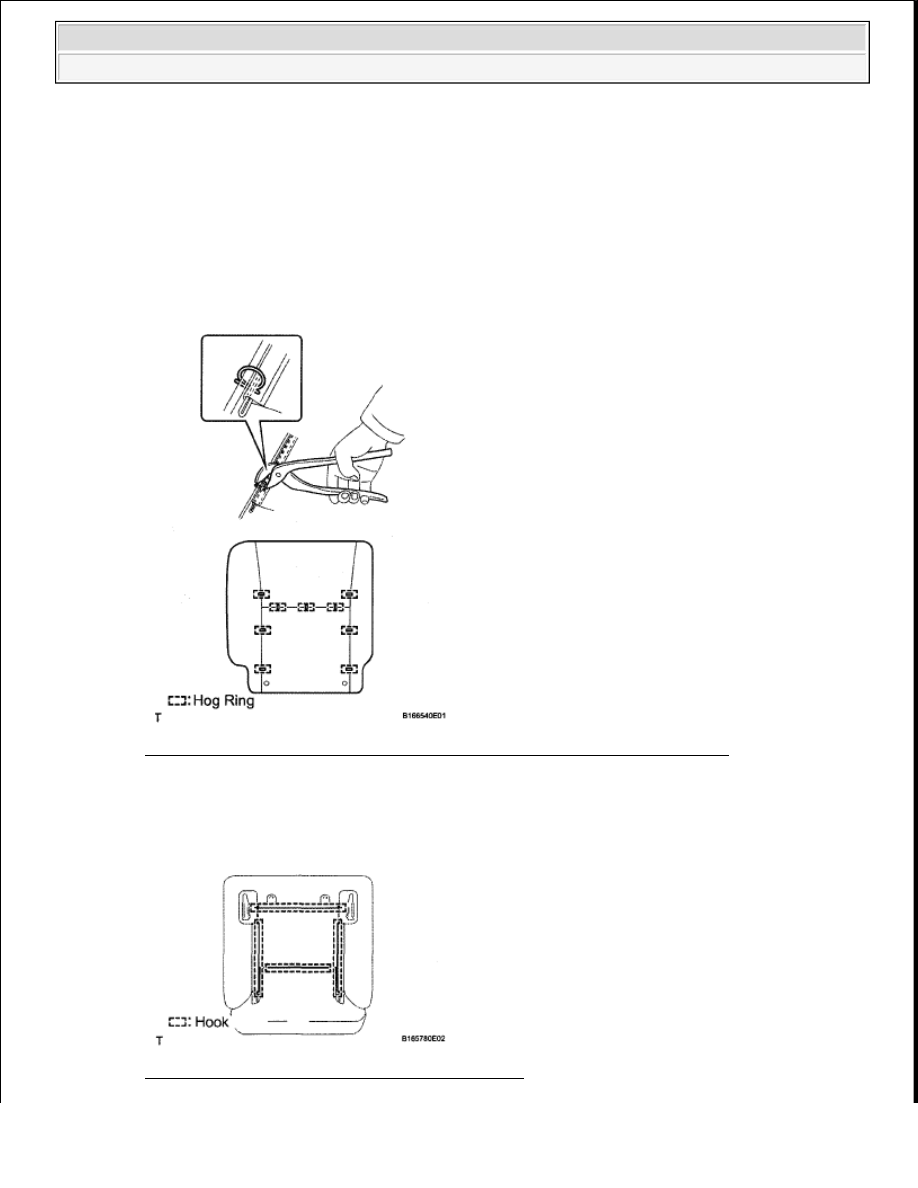

Fig. 373: Identifying Seatback Cover To Seatback Pad With New Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR SEATBACK COVER WITH PAD RH

a. Install the seatback cover with pad to the rear seatback frame, and then attach the hooks.

Fig. 374: Identifying Rear Seatback Cover Hooks

seatback frame may injure your hands.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.
