3. INSTALL REAR SEAT HEADREST SUPPORT RH

a. Attach 4 claws to install the 2 headrest supports.

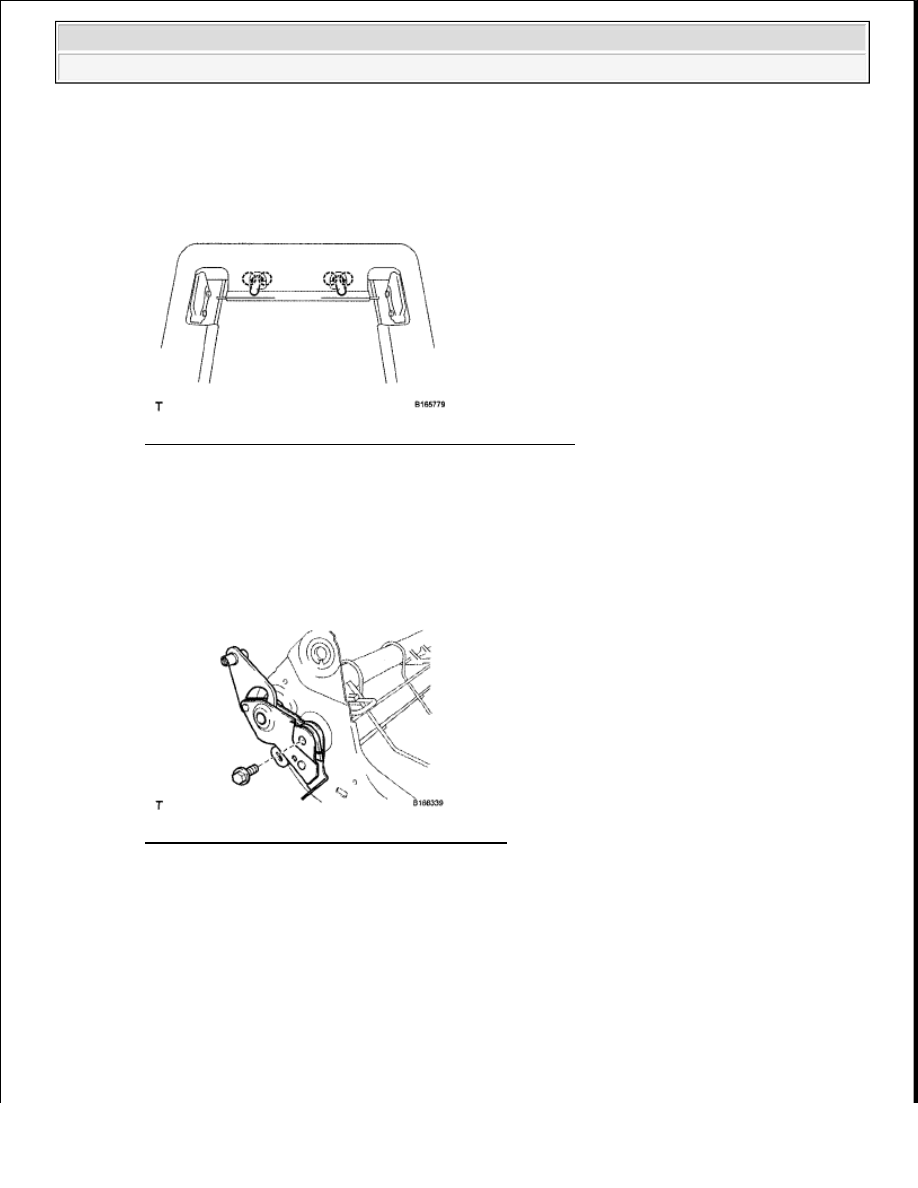

Fig. 375: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL REAR SEAT HEADREST ASSEMBLY RH

5. INSTALL REAR SEAT TURN LOCK SUB-ASSEMBLY RH

a. Install the seat turn lock with the bolt.

Torque: 45 N*m (459 kgf*cm, 33 ft.*lbf)

Fig. 376: Identifying Rear Seat Turn Lock Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL REAR SEAT HINGE COVER RH

a. Install the hinge cover with the 2 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































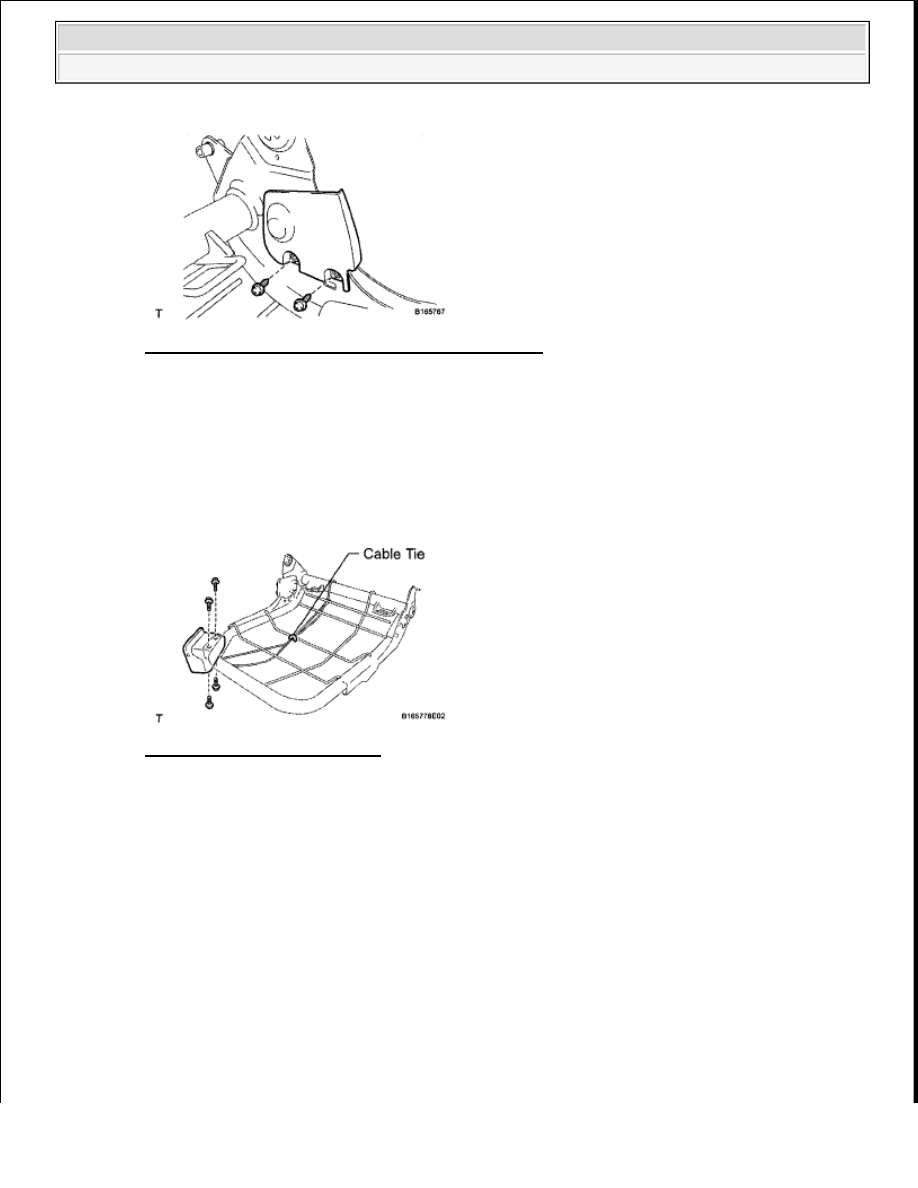

Fig. 377: Identifying Rear Seat Hinge Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL REAR SEAT HINGE COVER LH

a. Install the hinge cover with the 2 screws.

8. INSTALL NO. 1 RECLINING ADJUSTER RELEASE HANDLE RH

a. Install the release handle with the 4 screws.

b. Connect the cable and install a new cable tie.

Fig. 378: Identifying Cable Tie
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER RH

a. Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

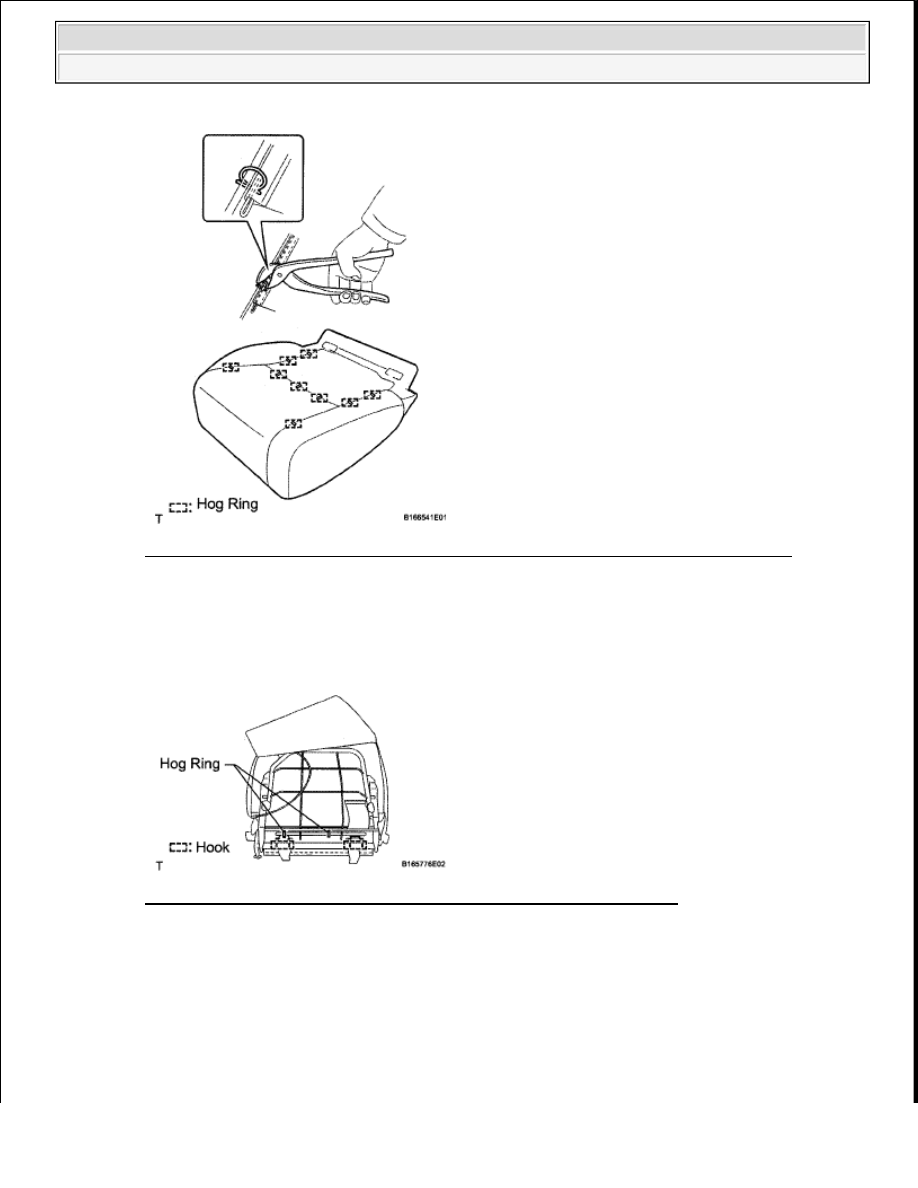

Fig. 379: Identifying Seat Cushion Cover To Seat Cushion Pad With New Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL REAR SEAT CUSHION COVER WITH PAD RH

a. Using hog ring pliers, install the seat cushion cover with pad to the rear seat cushion frame with

new hog rings, and then attach the hooks.

Fig. 380: Identifying Rear Seat Cushion Cover Hog Rings And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the hooks to the seat cushion frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

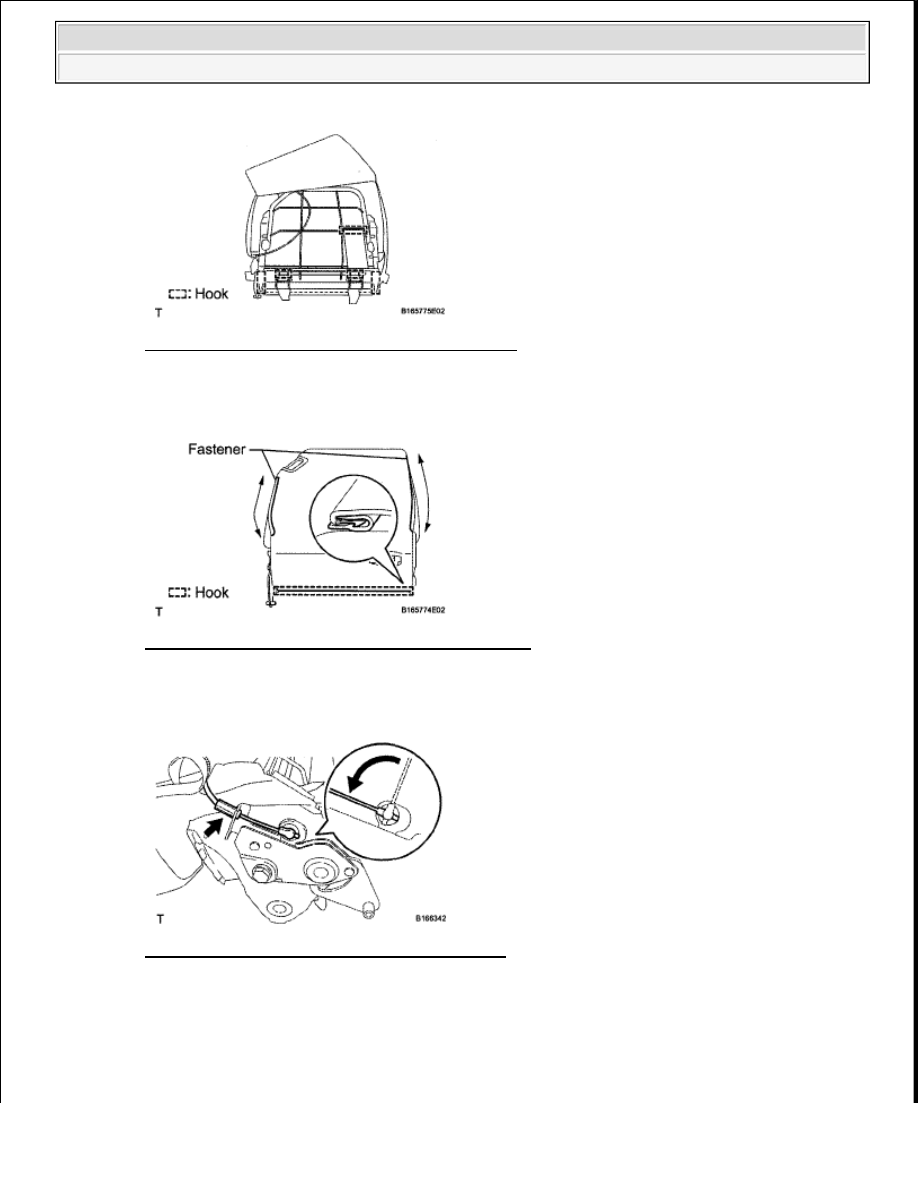

Fig. 381: Identifying Seat Cushion Frame Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Fold down the seat cushion cover and close the 2 fasteners, and then attach the hook.

Fig. 382: Identifying Seat Cushion Cover Fastener
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the cable to the seat turn lock.

Fig. 383: Connecting Cable To Seat Turn Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL REAR SEATBACK LOCK CONTROL BEZEL RH

a. Attach the 4 claws to install the bezel.
