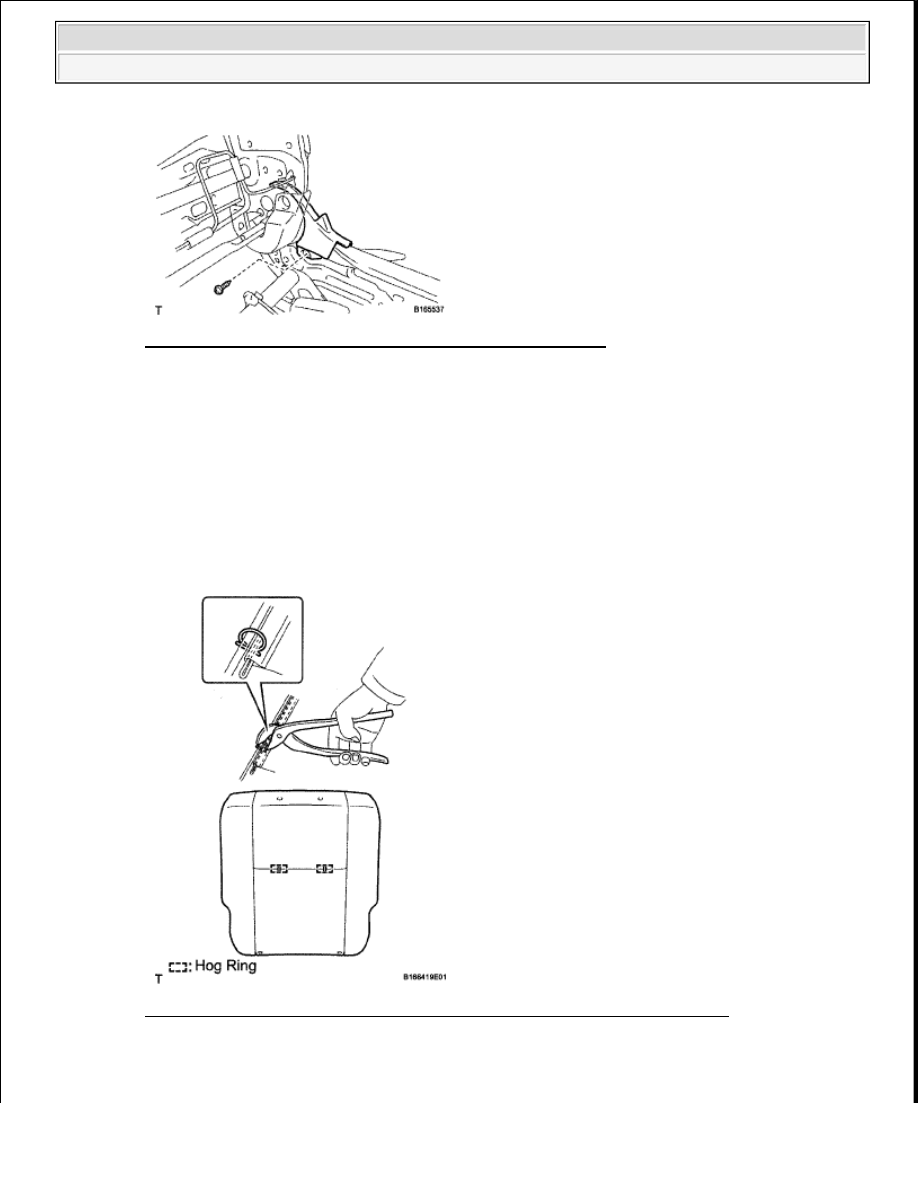

Fig. 296: Identifying Reclining Adjuster Inside Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL RECLINING ADJUSTER INSIDE COVER LH

a. Install the reclining adjuster inside cover with the screw.

9. INSTALL SEPARATE TYPE FRONT SEATBACK COVER RH

a. Using hog ring pliers, install the seatback cover to the seatback pad with new hog rings.

Fig. 297: Identifying Seatback Cover To Seatback Pad With New Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the seatback cover bracket to the seatback pad.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































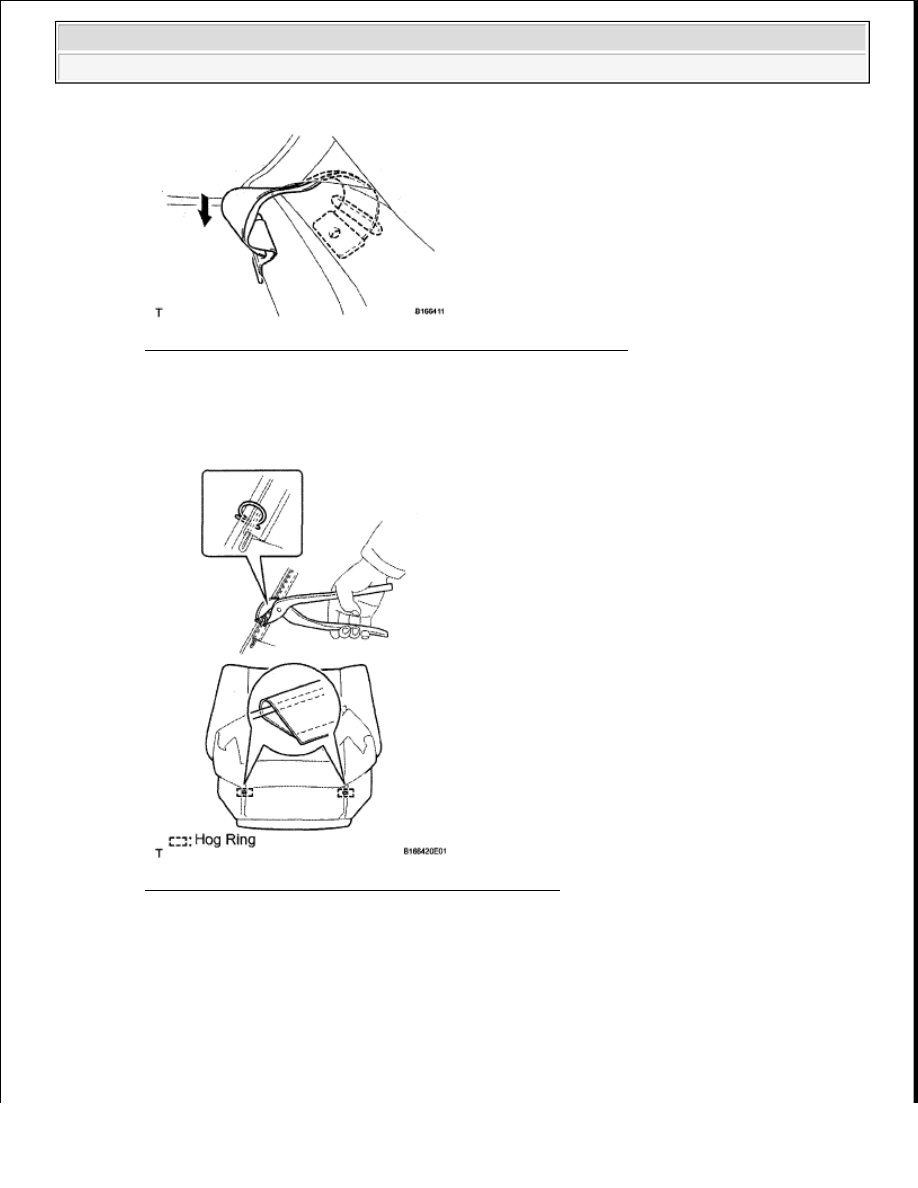

Fig. 298: Identifying Seatback Cover Bracket To Seatback Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the seatback cover wires.

d. Using hog ring pliers, install new hog rings to the seatback pad.

Fig. 299: Identifying New Hog Rings To Seatback Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL FRONT SEATBACK COVER WITH PAD RH

a. Install the seatback cover with pad to the seatback spring.

b. Attach the 4 claws to install the 2 headrest supports.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

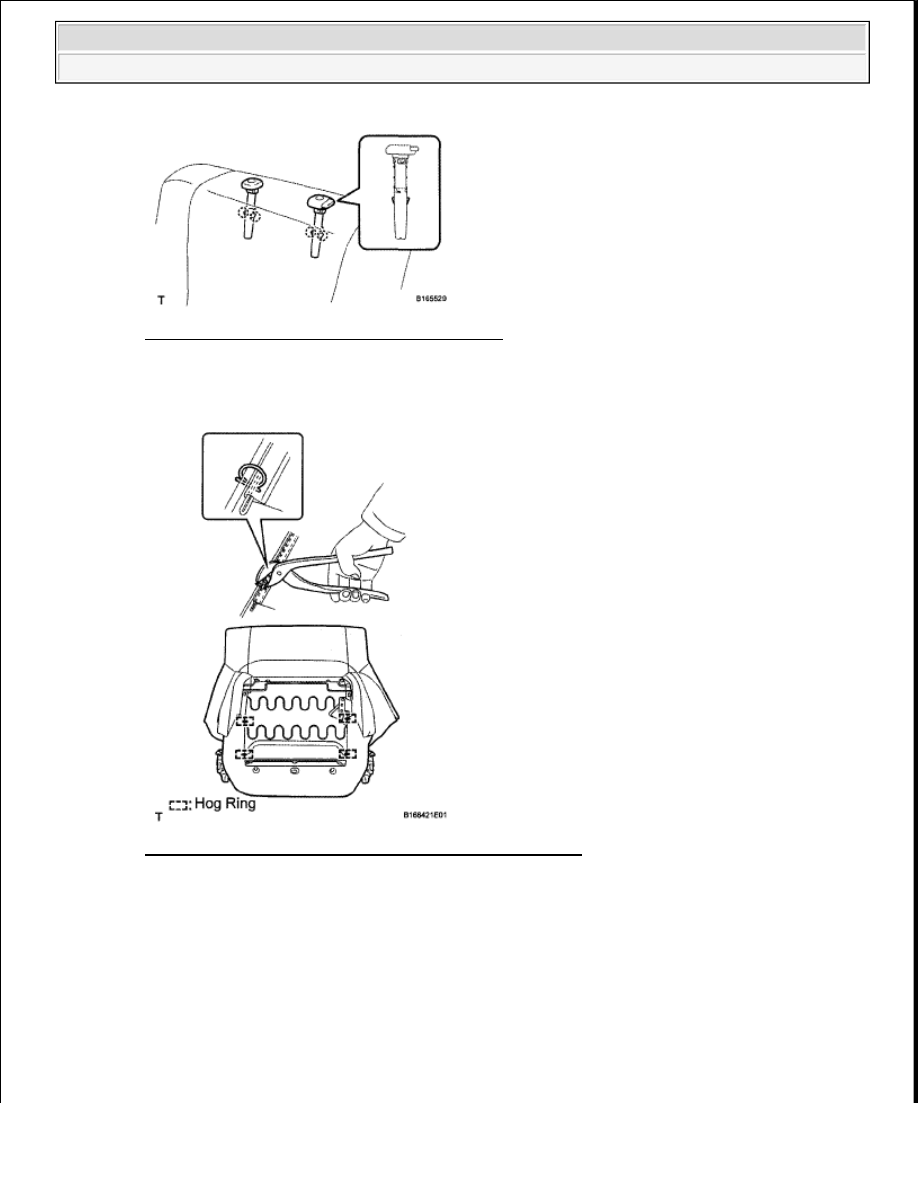

Fig. 300: Identifying Headrest Supports Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using hog ring pliers, install new hog rings to the seatback spring.

Fig. 301: Identifying New Hog Rings To Seatback Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using hog ring pliers, install new hog rings to the seatback spring.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

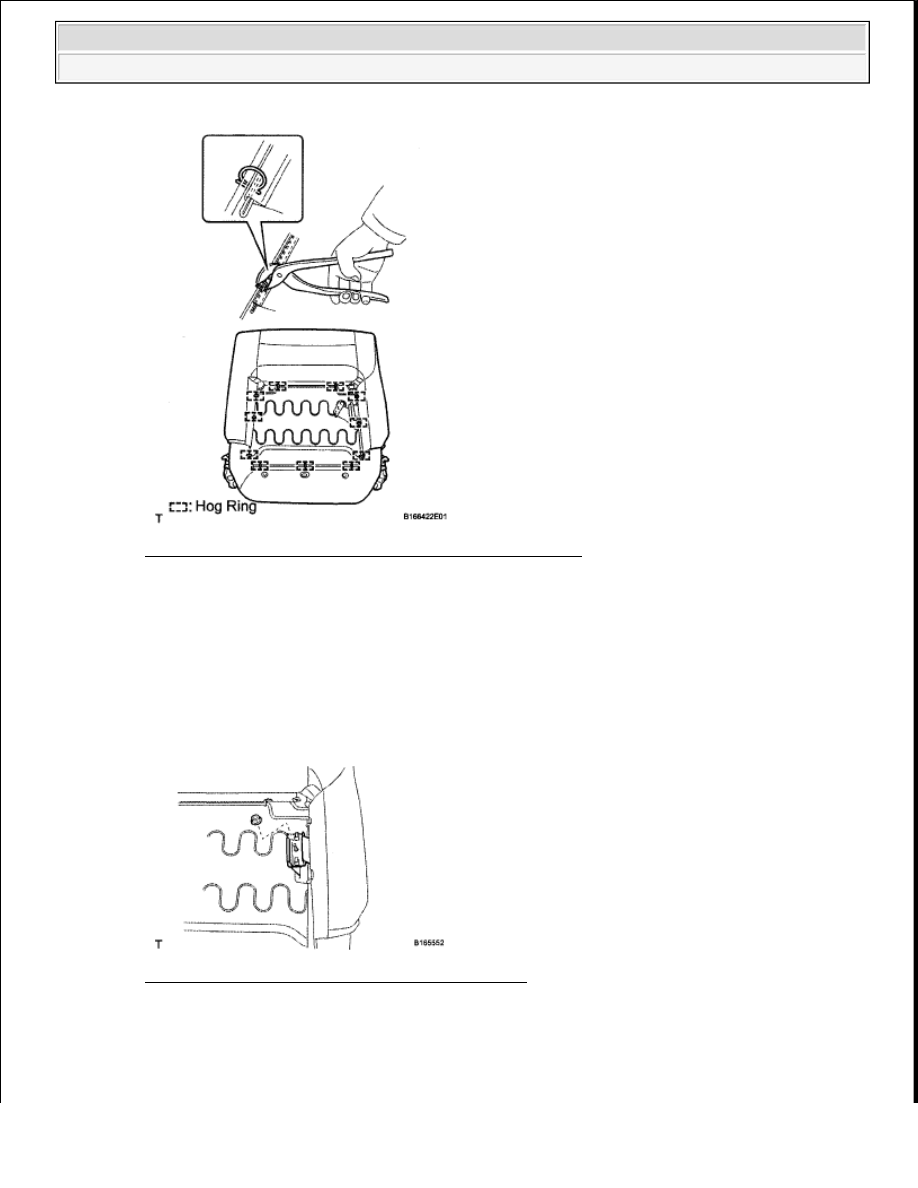

Fig. 302: Identifying New Hog Rings To Seatback Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the seatback cover bracket to the seatback spring and install the nut.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

Fig. 303: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Using hog ring pliers, install new hog rings to the seatback cover.

11. INSTALL FRONT SEAT HINGE COVER RH

a. Attach the 2 claws to install the hinge cover.

CAUTION: After the seatback trim cover is assembled, make sure the side

airbag strap is not twisted.
