b. Remove the 4 bolts and seatback.

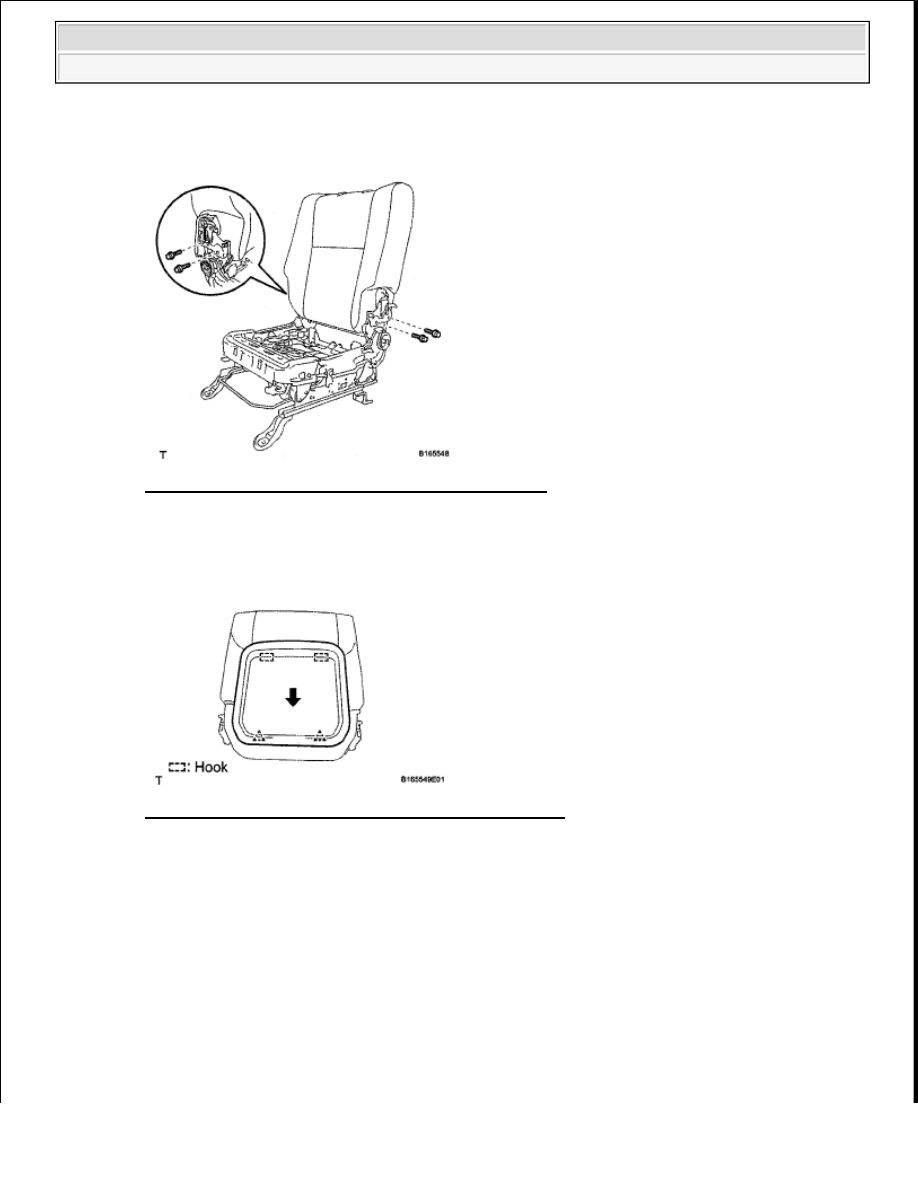

Fig. 277: Identifying Front Seatback Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE FRONT SEATBACK BOARD

a. Detach the 2 clips and 2 hooks, and then remove the seatback board.

Fig. 278: Identifying Seatback Board Clips And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE FRONT SEATBACK LOCK SUB-ASSEMBLY LH

a. Remove the 2 bolts and seatback lock.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































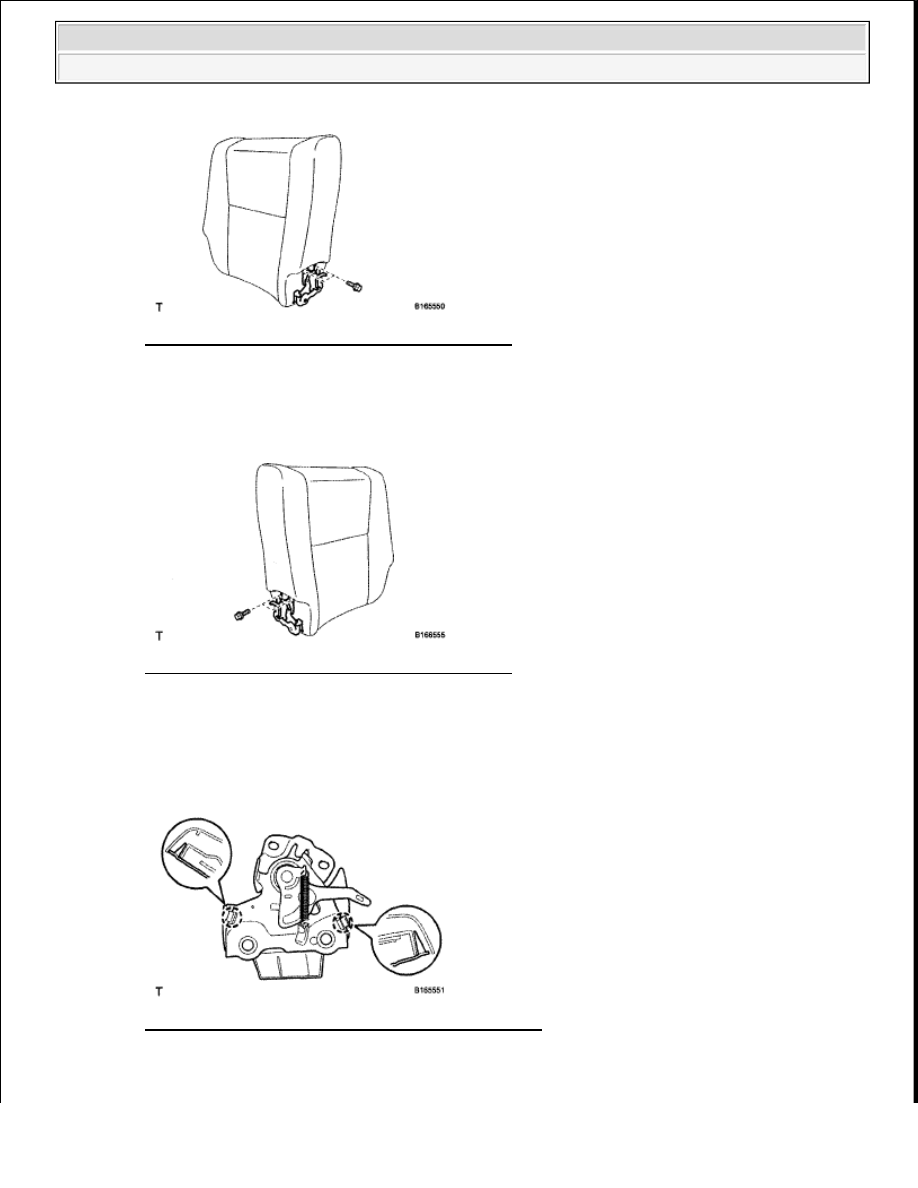

Fig. 279: Identifying Front Seatback Lock Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE FRONT SEATBACK LOCK SUB-ASSEMBLY RH

a. Remove the 2 bolts and seatback lock.

Fig. 280: Identifying Front Seatback Lock Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE FRONT SEATBACK LOCK HANDLE ROD

17. REMOVE FRONT SEAT HINGE COVER LH

a. Detach the 2 claws and remove the seat hinge cover.

Fig. 281: Identifying Front Seat Hinge Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE FRONT SEAT HINGE COVER RH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Detach the 2 claws and remove the seat hinge cover.

19. REMOVE FRONT SEATBACK COVER WITH PAD RH

a. Remove the nut and disconnect the seatback cover bracket from the seatback spring.

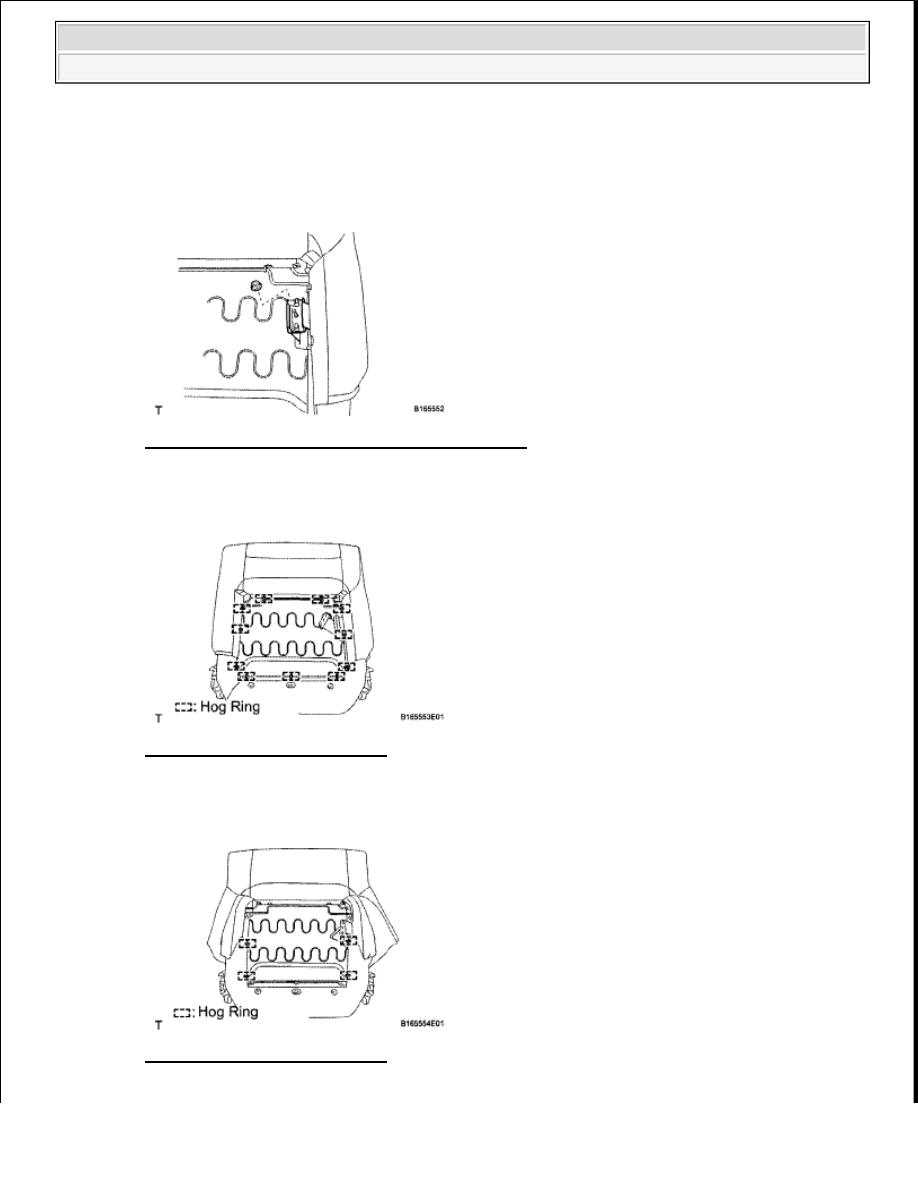

Fig. 282: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the hog rings.

Fig. 283: Identifying Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the hog rings.

Fig. 284: Identifying Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































d. Detach the 4 claws and remove the 2 headrest supports.

e. Remove the seatback cover with pad.

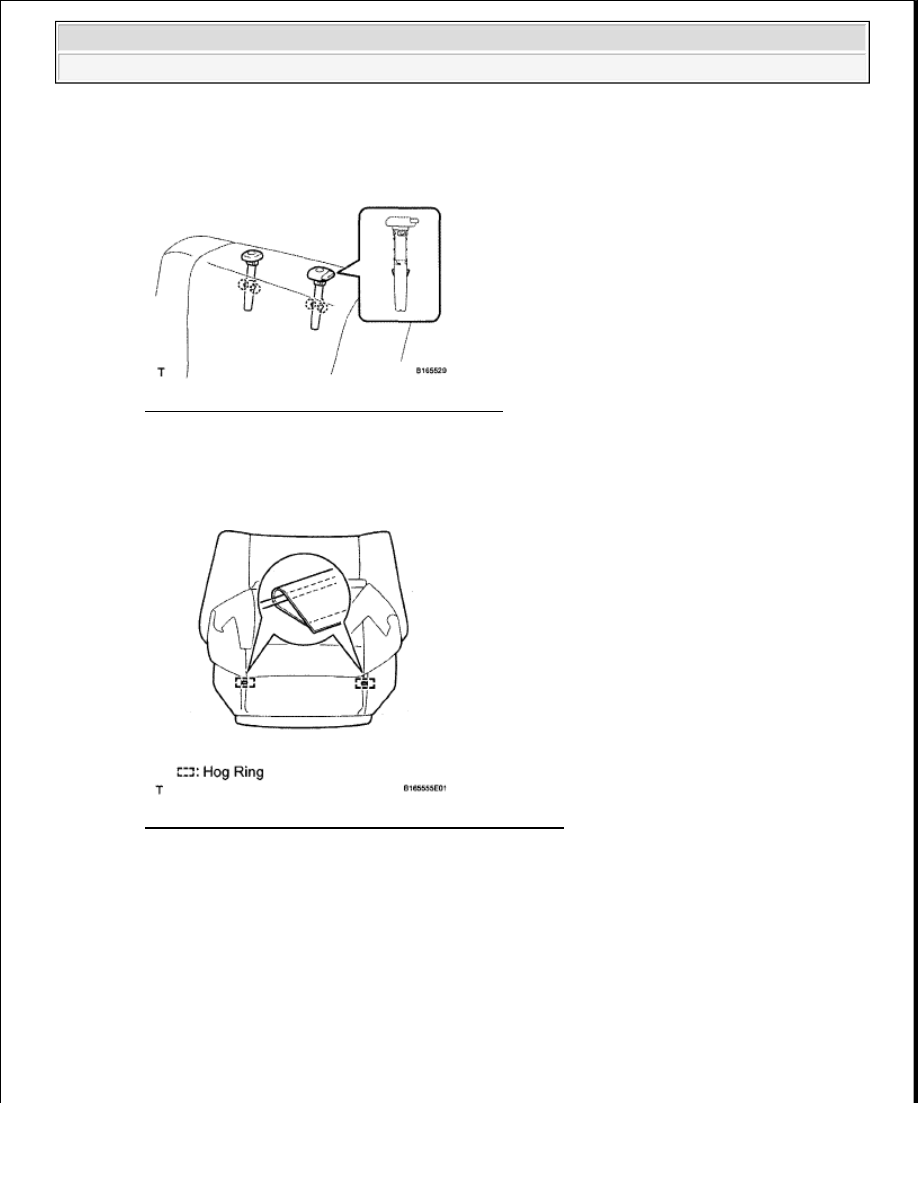

Fig. 285: Identifying Headrest Supports Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE SEPARATE TYPE FRONT SEATBACK COVER RH

a. Remove the hog rings and seatback cover wires.

Fig. 286: Identifying Seatback Cover Wires Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the seatback cover bracket from the seatback pad.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
