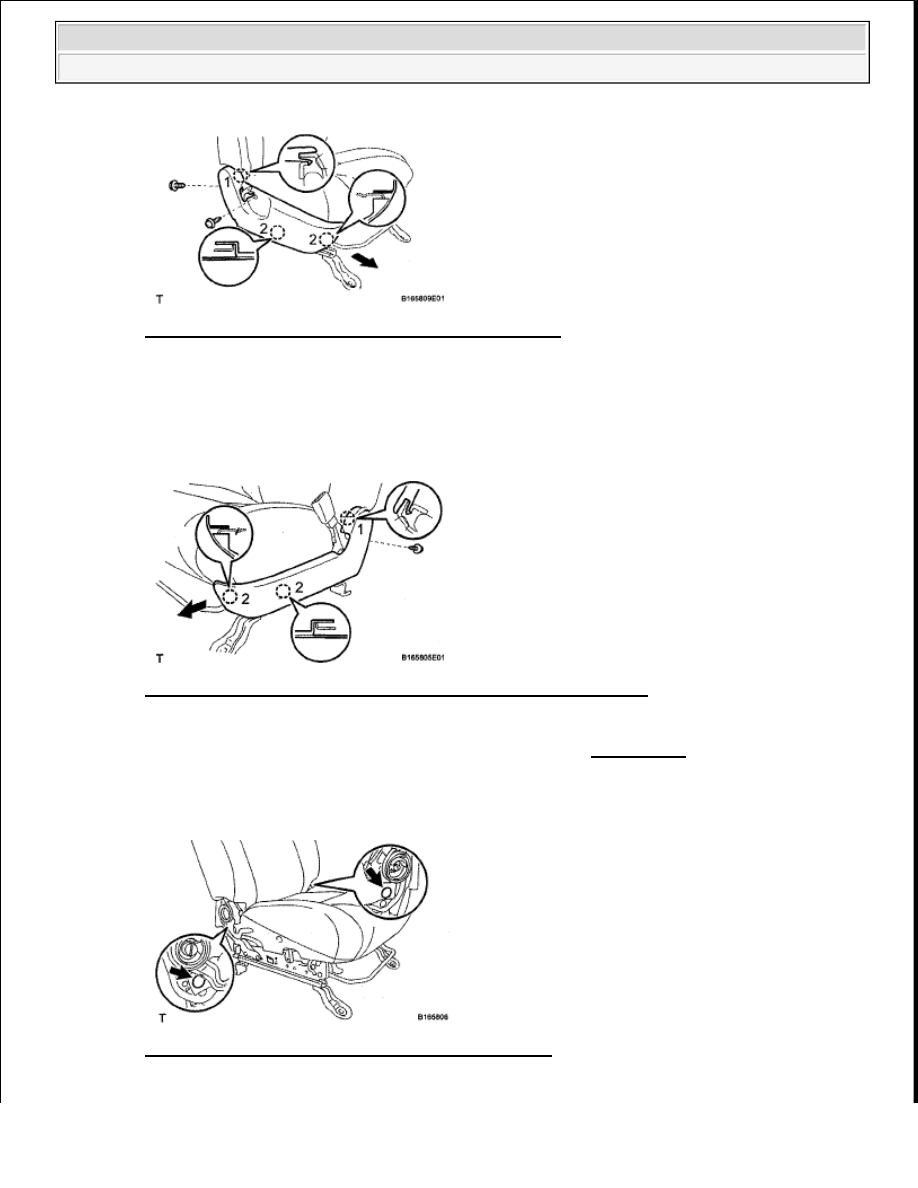

Fig. 267: Identifying Front Seat Cushion Shield Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE INNER FRONT SEAT CUSHION SHIELD RH

a. Remove the screw.

b. Detach the 3 claws in the order shown in the illustration, and then remove the cushion shield.

Fig. 268: Identifying Front Seat Cushion Cover Claws And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE FRONT SEAT INNER BELT ASSEMBLY RH (See REMOVAL )

5. REMOVE FRONT SEAT CUSHION COVER WITH PAD RH

a. Using a clip remover, remove the 2 clips.

Fig. 269: Identifying Front Seat Cushion Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































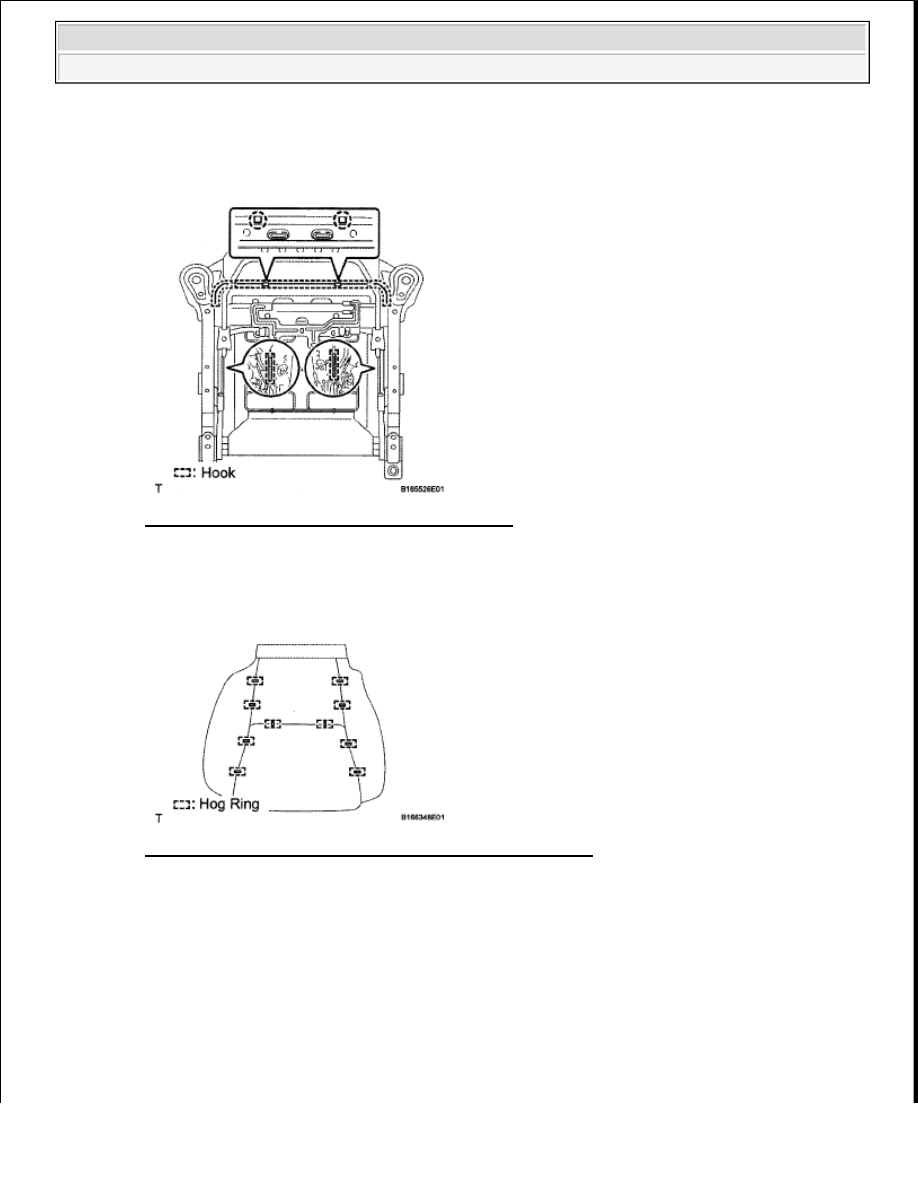

b. Bend the 2 seat frame claws upward.

c. Detach the hooks and remove the seat cushion cover with pad.

Fig. 270: Identifying Seat Cushion Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER RH

a. Remove the hog rings and seat cushion cover.

Fig. 271: Identifying Front Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

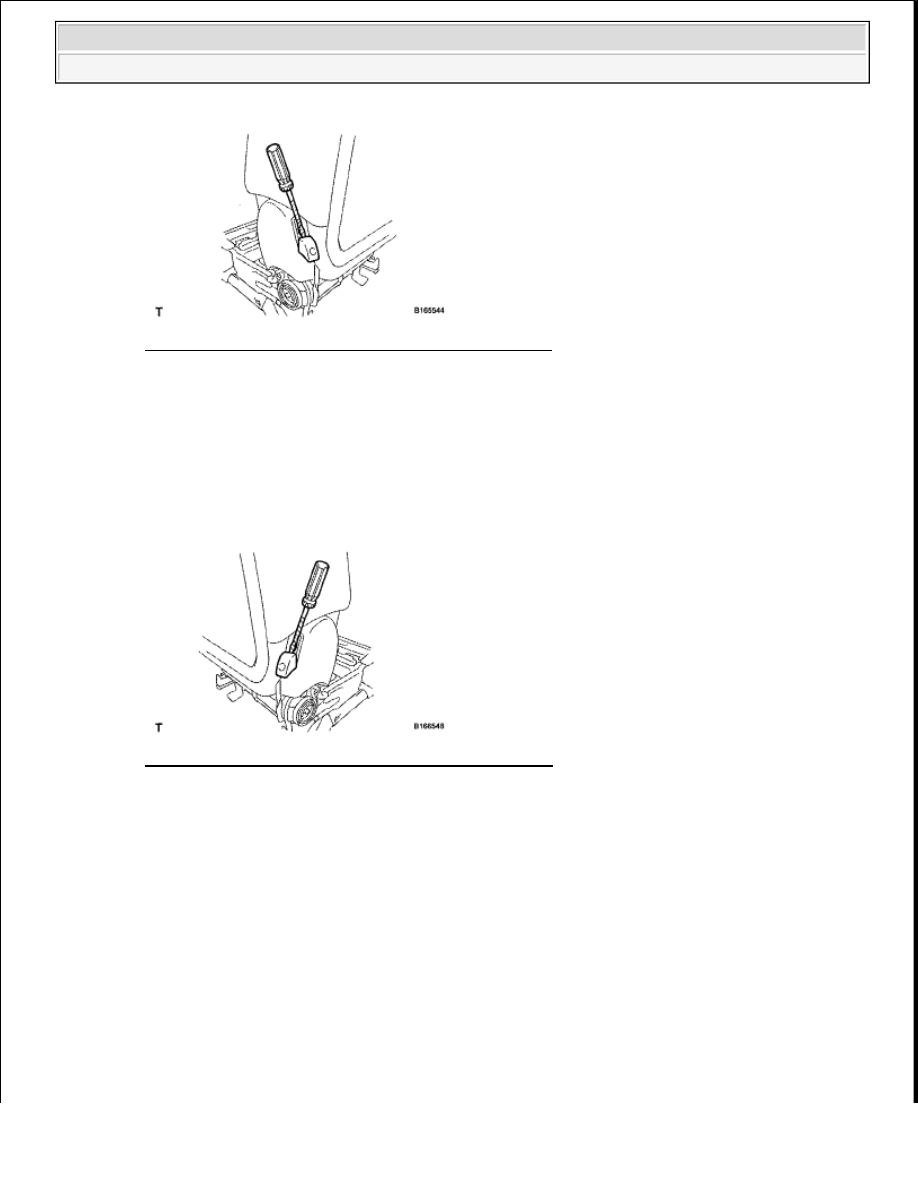

7. REMOVE FRONT SEAT HEADREST ASSEMBLY RH

8. REMOVE FRONT SEATBACK LOCK HANDLE LH

a. Using a screwdriver, remove the seatback lock handle as shown in the illustration.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 272: Removing Front Seatback Lock Handle LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE FRONT SEATBACK LOCK HANDLE RH

a. Using a screwdriver, remove the seatback lock handle as shown in the illustration.

HINT:

Tape the screwdriver tip before use.

Fig. 273: Removing Front Seatback Lock Handle RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

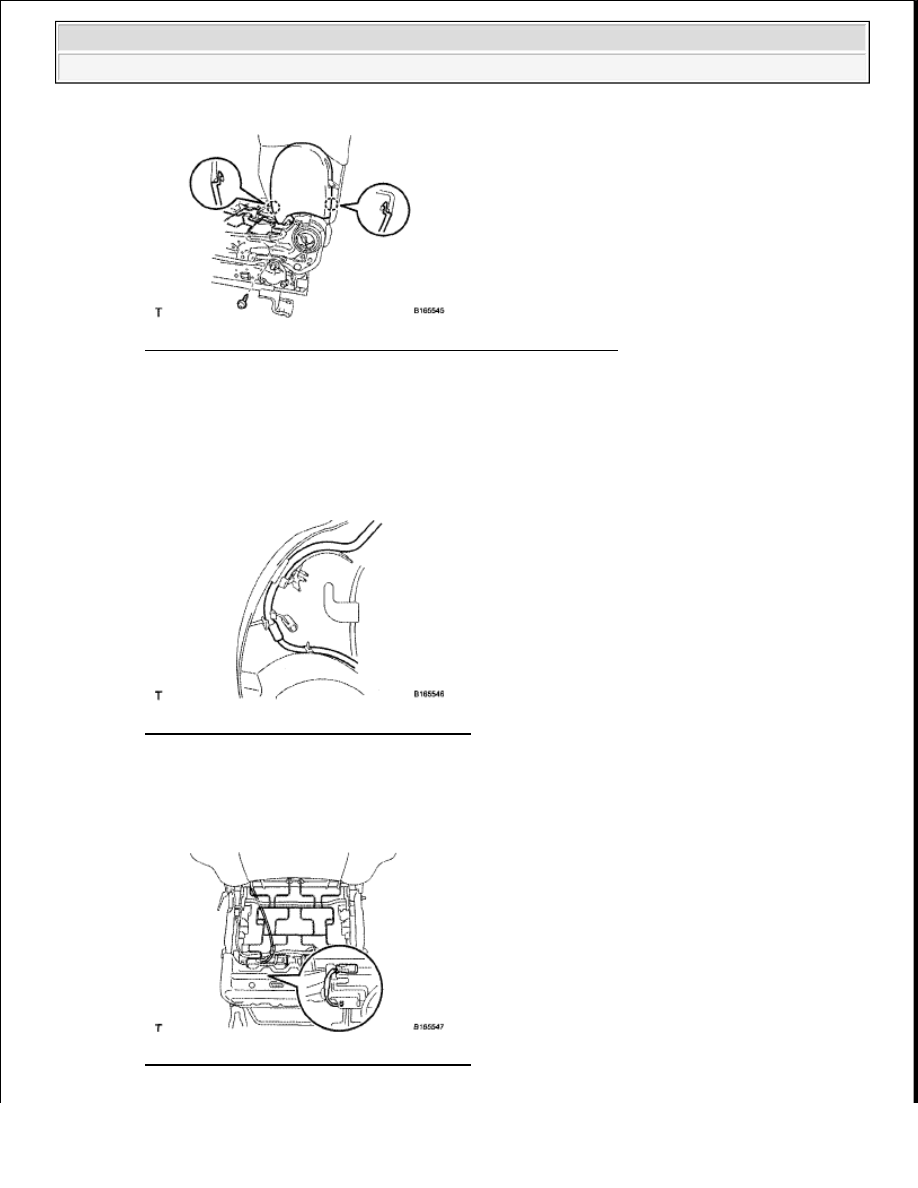

10. REMOVE FRONT SEATBACK SHIELD LH

a. Remove the screw.

b. Detach the 2 claws and remove the seatback shield.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 274: Identifying Front Seatback Shield Screw And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE FRONT SEATBACK SHIELD RH

a. Remove the screw.

b. Detach the 2 claws and remove the seatback shield.

c. Disconnect the airbag wire harness from the seatback shield.

Fig. 275: Identifying Airbag Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE FRONT SEATBACK ASSEMBLY RH

a. Disconnect the airbag wire harness from the seat frame.

Fig. 276: Identifying Airbag Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
