c. Install the center seat cushion carpet.

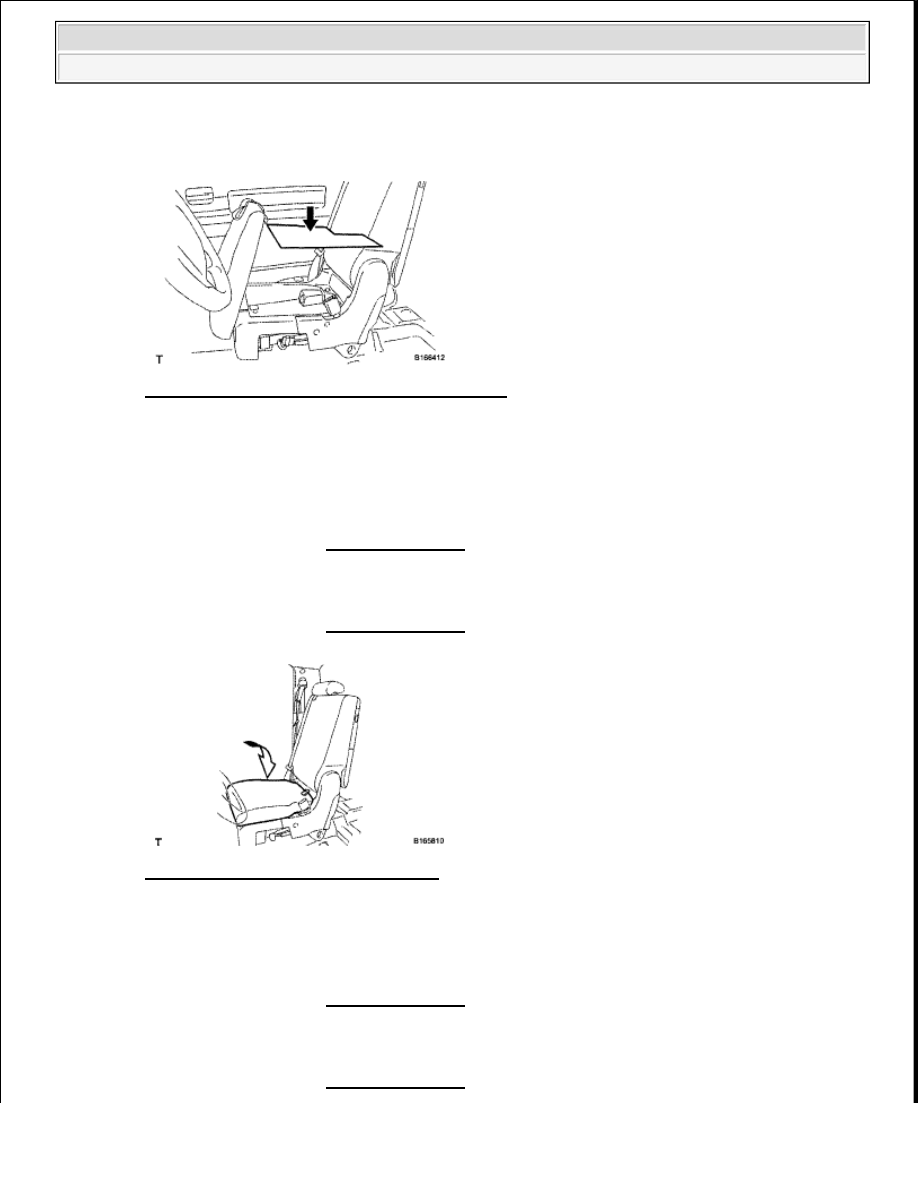

Fig. 255: Locating Center Seat Cushion Carpet
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Close the center seat cushion.

2. INSTALL FRONT SEAT ASSEMBLY RH

a. for Power Seat:

Install the front seat (see INSTALLATION ).

b. for Manual Seat:

Install the front seat (see INSTALLATION ).

Fig. 256: Closing Center Seat Cushion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FRONT SEAT ASSEMBLY LH

a. for Power Seat:

Install the front seat (see INSTALLATION ).

b. for Manual Seat:

Install the front seat (see INSTALLATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































FRONT SEAT ASSEMBLY (FOR FOLD DOWN SEAT TYPE)

COMPONENTS

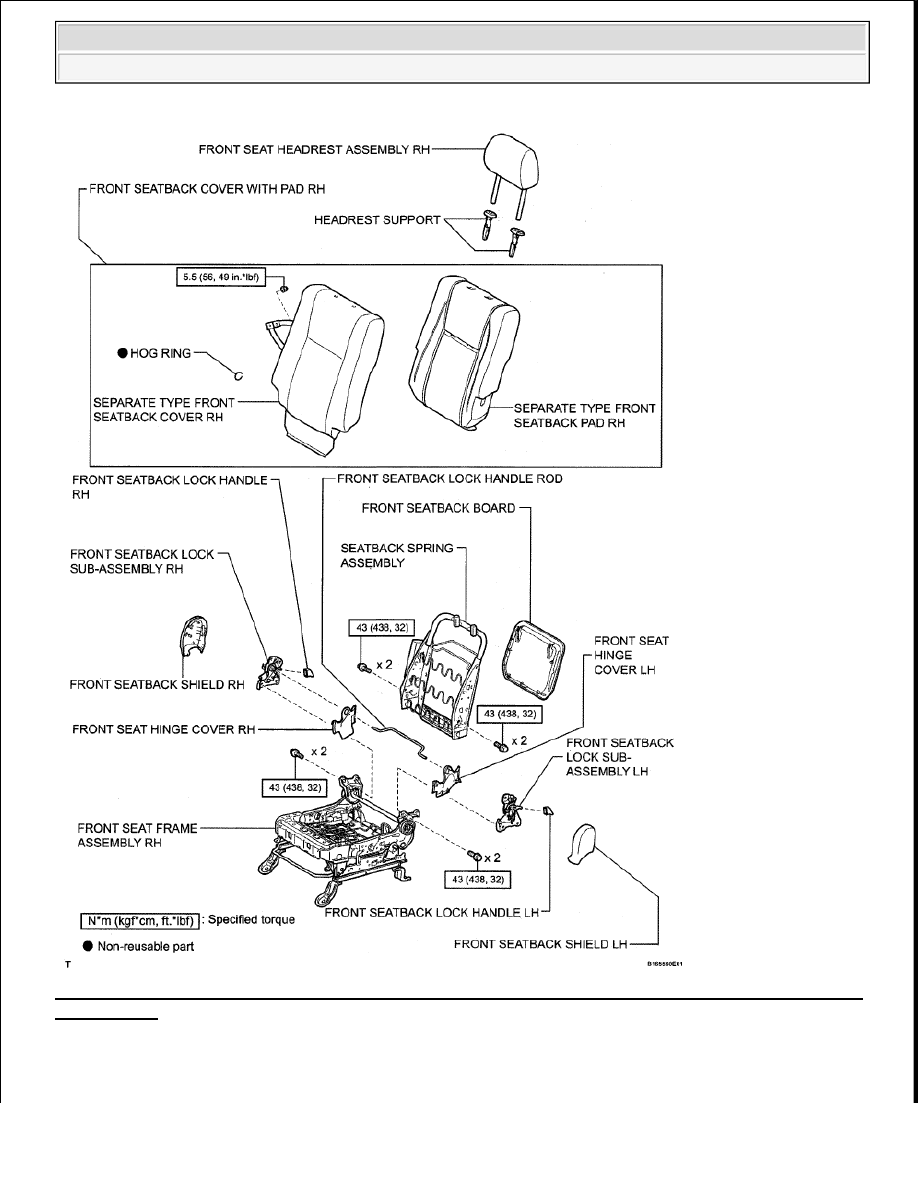

Fig. 257: Identifying Front Seat Assembly Components With Torque Specifications - For Fold Down Seat
Type (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

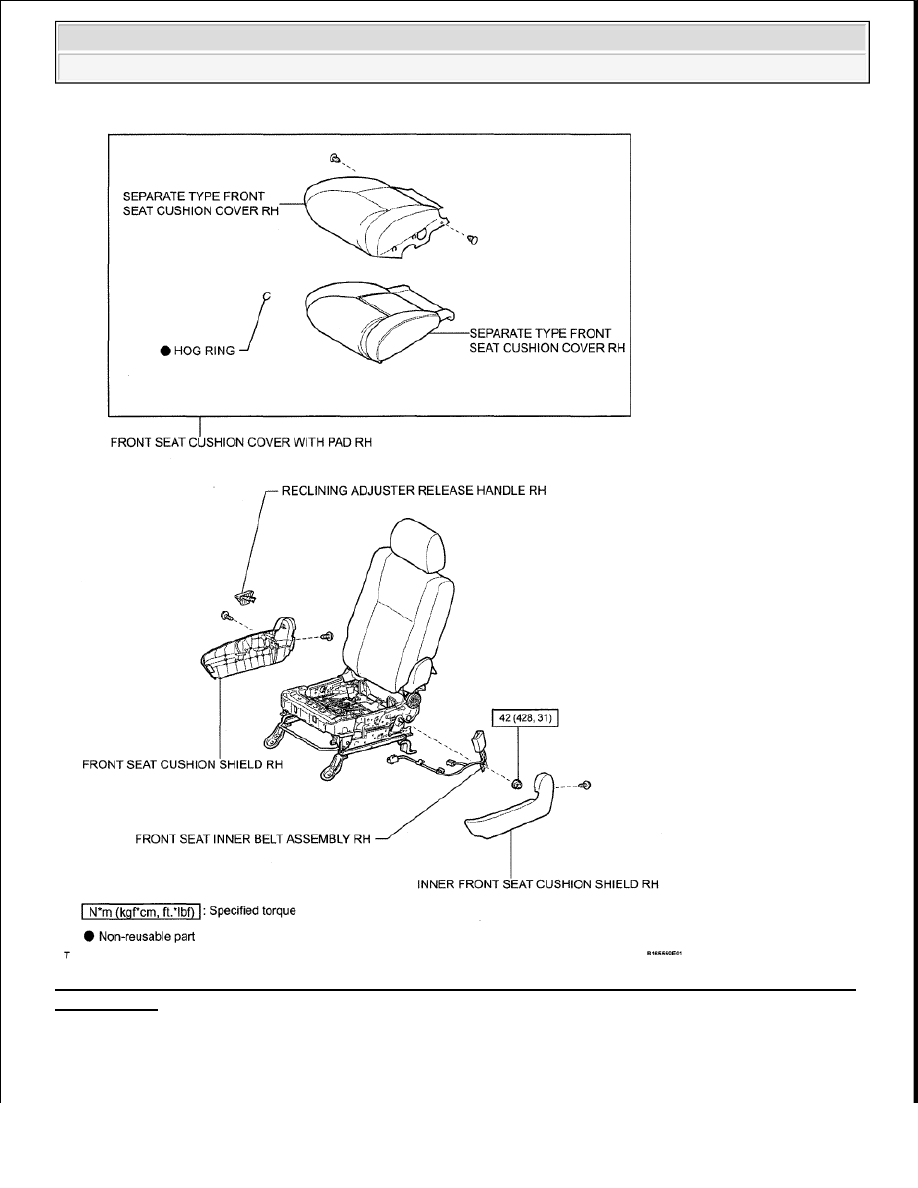

Fig. 258: Identifying Front Seat Assembly Components With Torque Specification - For Fold Down Seat
Type (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

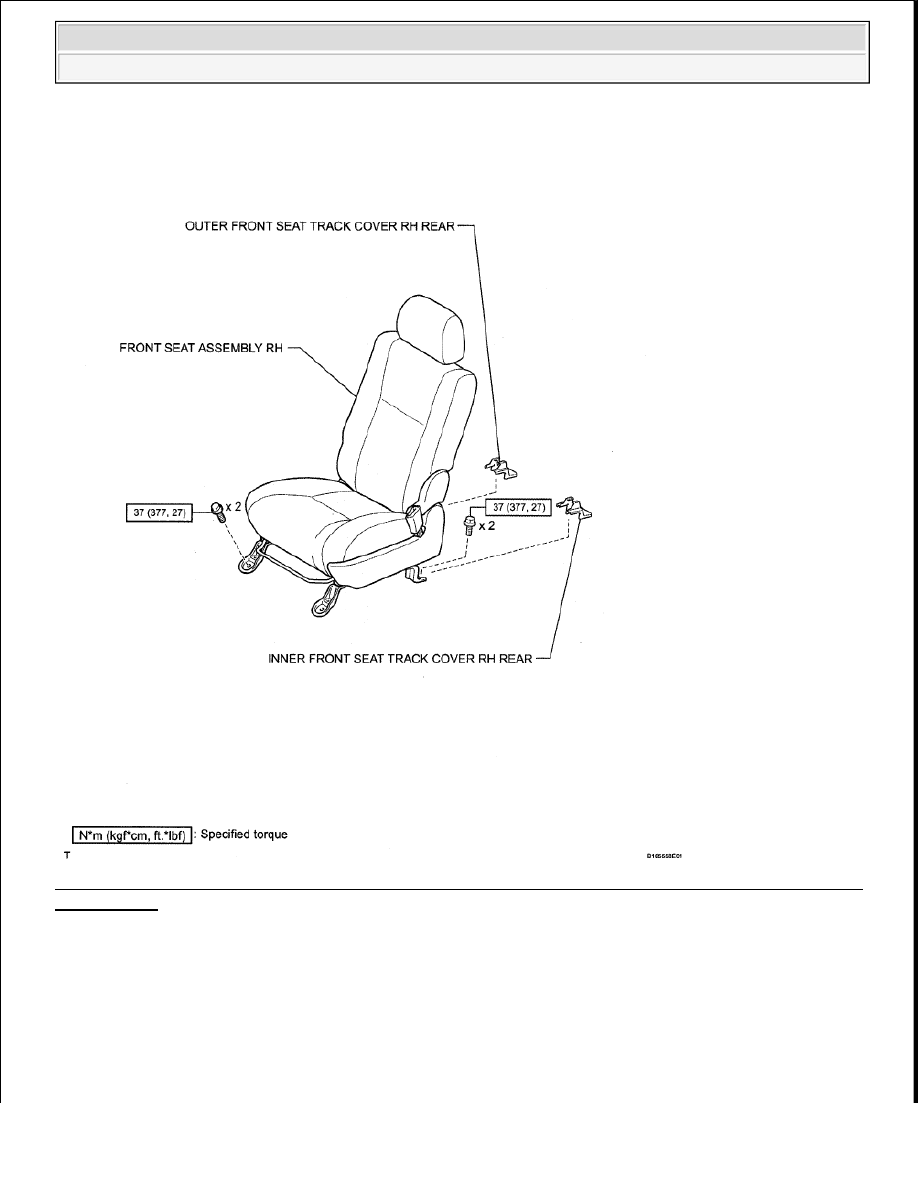

Fig. 259: Identifying Front Seat Assembly Components With Torque Specifications - For Fold Down Seat
Type (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
