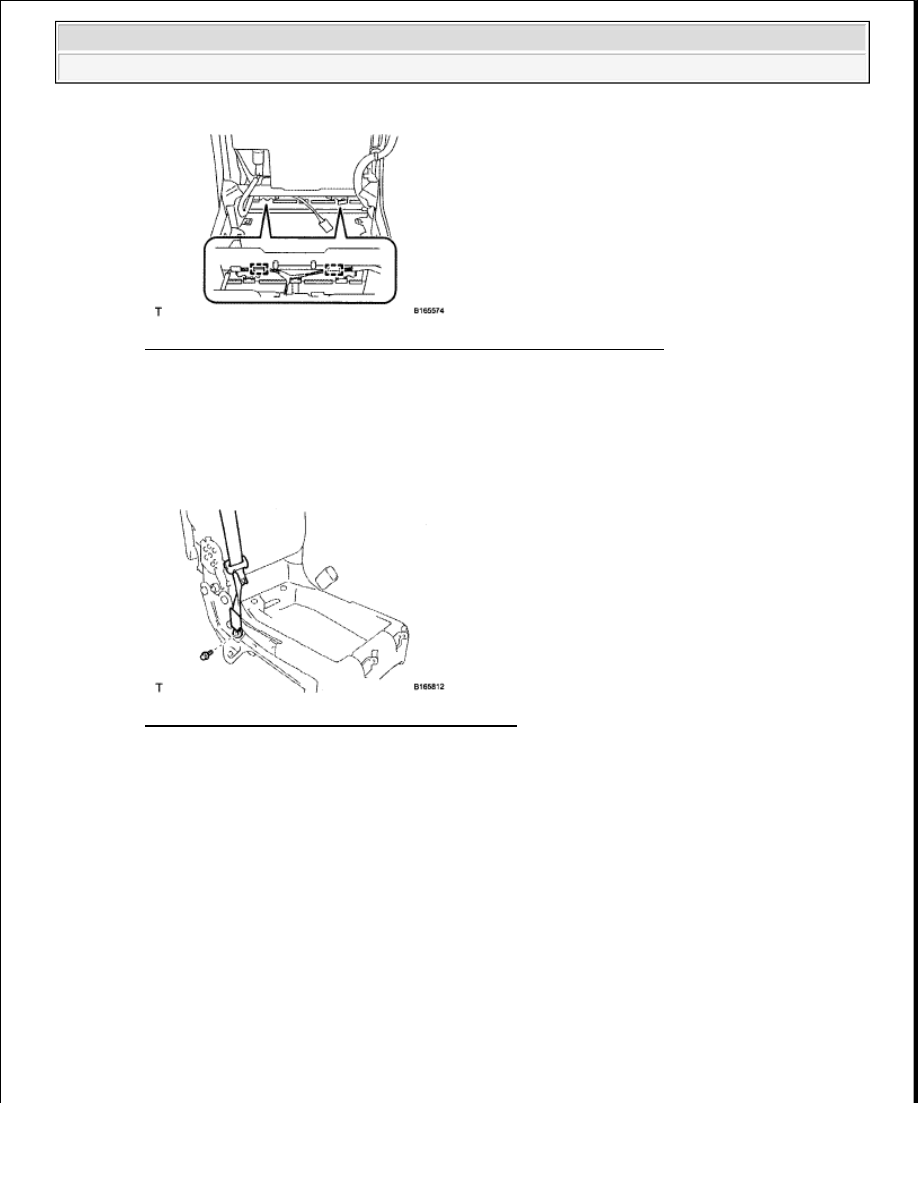

Fig. 238: Identifying Center Seatback Frame Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. CONNECT CENTER FRONT SEAT BELT ASSEMBLY RH

a. Connect the seat belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 239: Identifying Center Front Seat Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. INSTALL CENTER FRONT SEAT INNER BELT ASSEMBLY

a. Install the inner belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

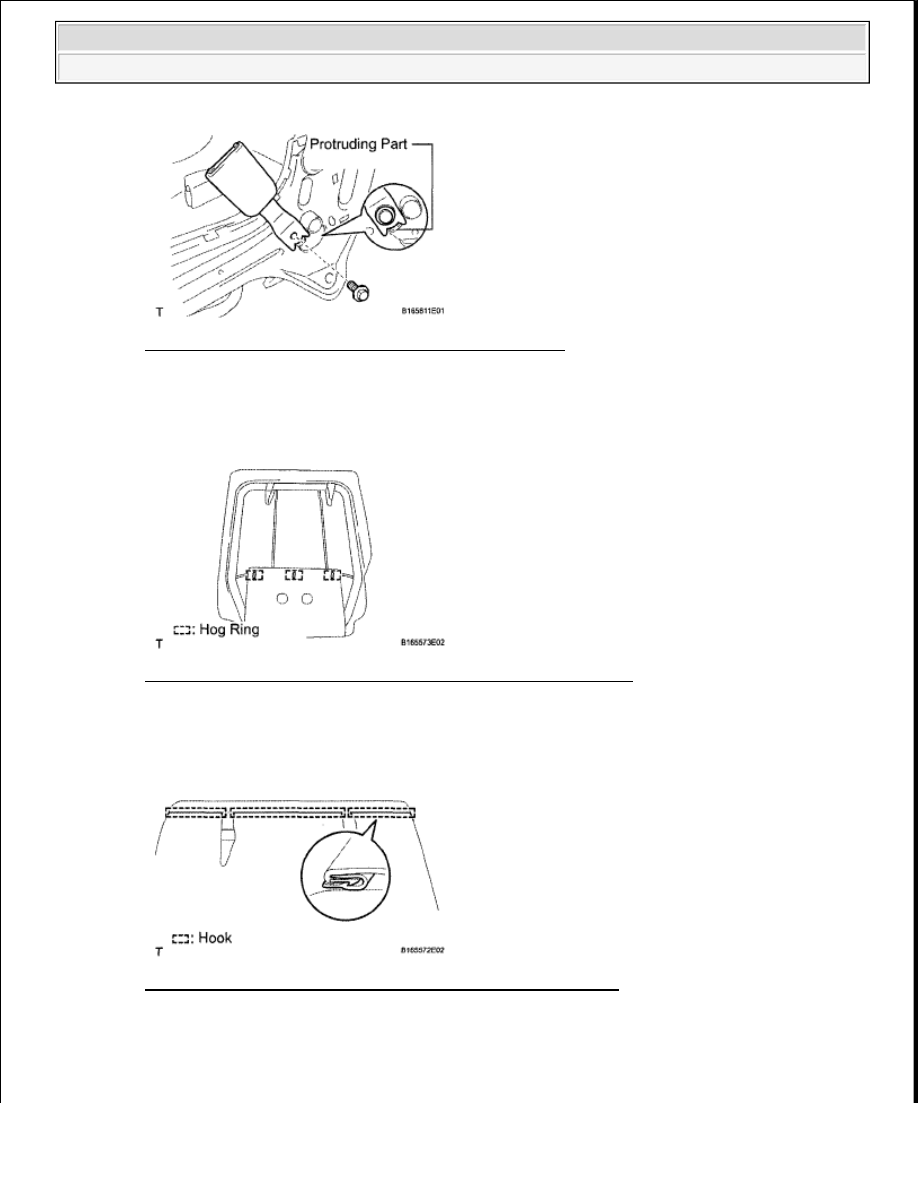

NOTE:

Do not overlap the anchor part of the seat belt and protruding part of
the center seat cushion frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 240: Identifying Center Front Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL CENTER FRONT SEAT CUSHION PAD

a. Using hog ring pliers, install the seat cushion pad to the seat cushion frame with new hog rings.

Fig. 241: Identifying Center Front Seat Cushion Pad Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL CENTER FRONT SEAT CUSHION COVER

a. Install the seat cushion cover, and then attach the 3 hooks.

Fig. 242: Identifying Center Front Seat Cushion Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL REAR SEAT LOCK LATCH

a. Install the seat lock latch and fasten the button.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































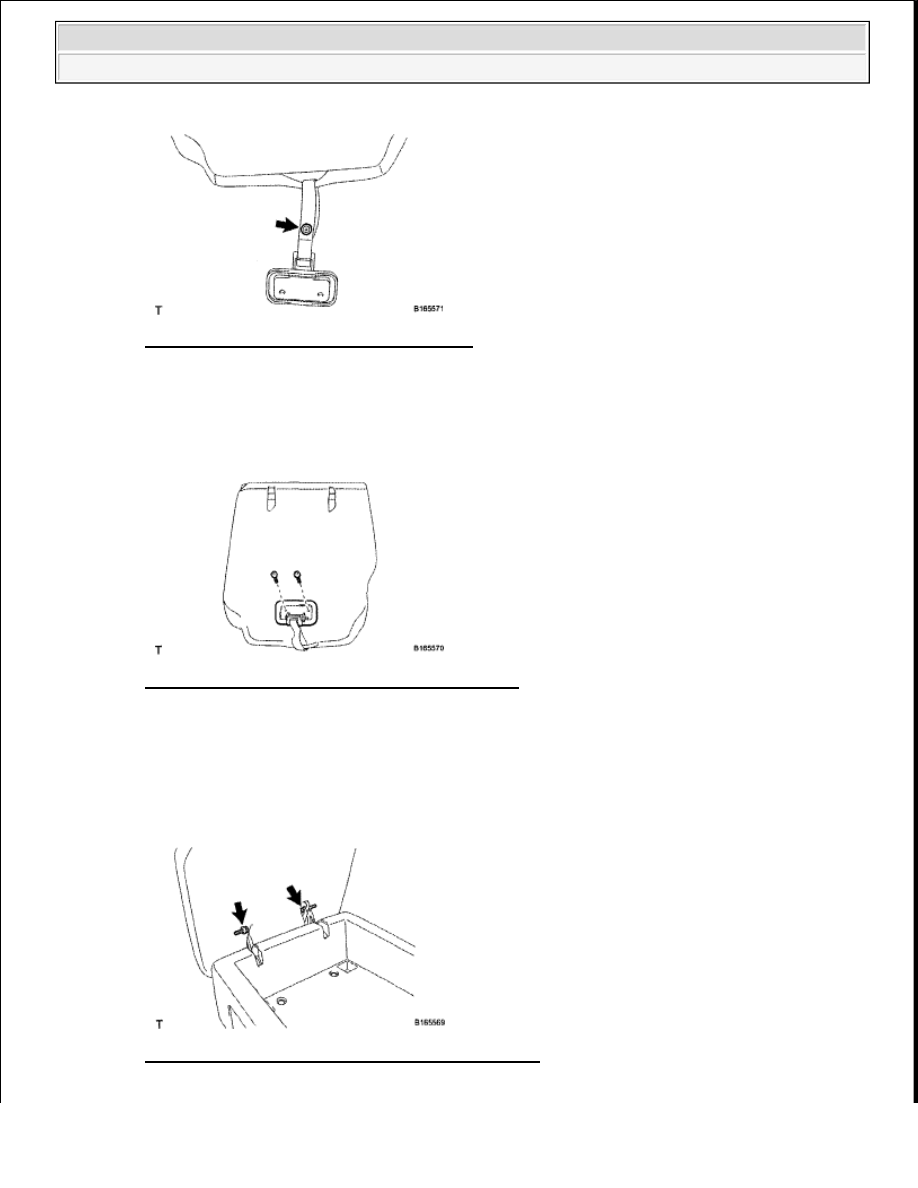

Fig. 243: Locating Seat Lock Latch Button
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a T30 "TORX" socket, install the 2 bolts.

Torque: 10 N*m (102 kgf*cm, 27 ft.*lbf)

Fig. 244: Identifying Rear Seat Lock Latch Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. INSTALL CENTER FRONT SEAT CUSHION ASSEMBLY

a. Install the seat cushion with the 2 bolts.

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)

Fig. 245: Locating Center Front Seat Cushion Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































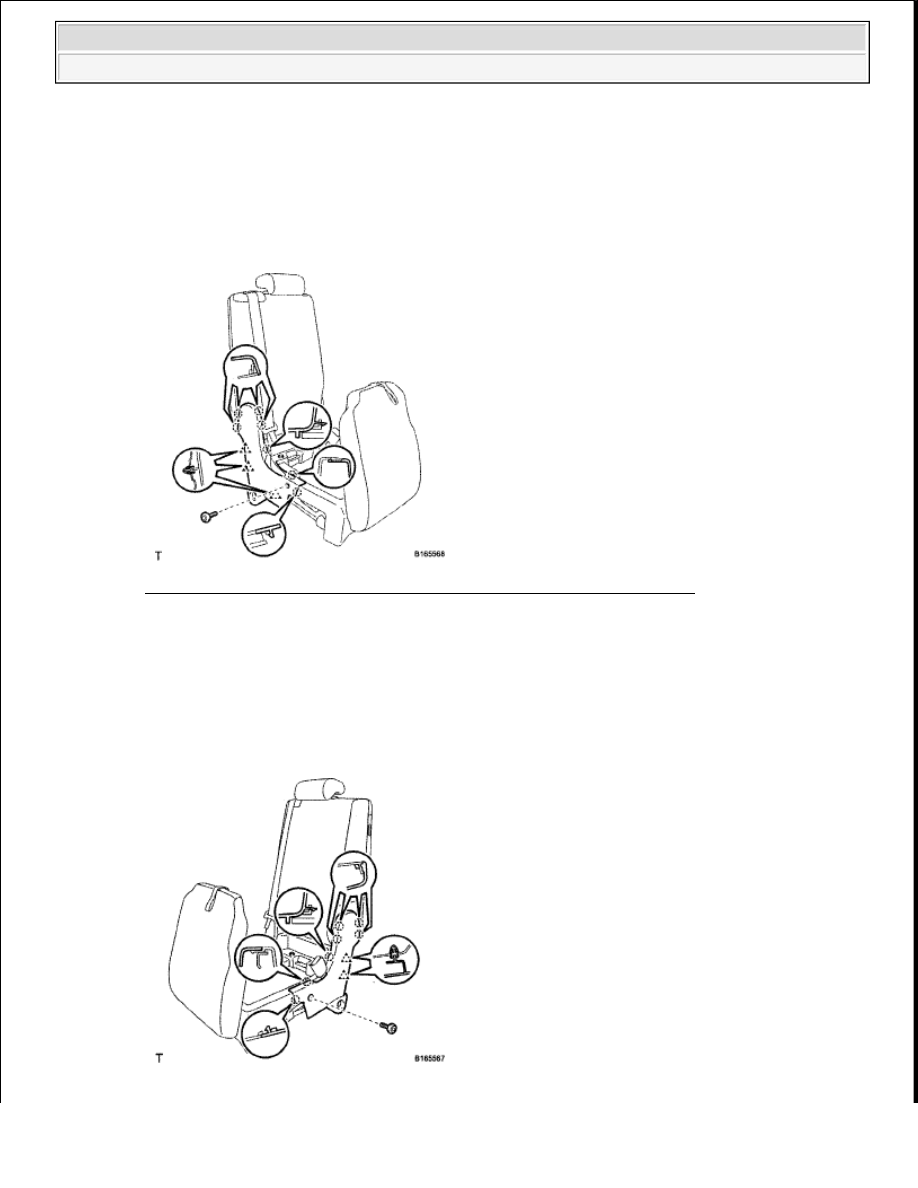

28. INSTALL CENTER SEAT CUSHION SHIELD RH

a. Attach the 7 claws and 3 clips to install the cushion shield.

b. Using a T30 "TORX" socket, install the bolt.

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

Fig. 246: Identifying Center Seat Cushion Shield Claws And Clips (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. INSTALL CENTER SEAT CUSHION SHIELD LH

a. Attach the 7 claws and 2 clips to install the cushion shield.

b. Using a T30 "TORX" socket, install the bolt.

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)
