REASSEMBLY

1. INSTALL CENTER FRONT SEAT BELT ASSEMBLY RH

a. Attach the 2 claws to install the center front seat belt.

b. Install the bolt and nut.

Torque:

for nut

42 N*m (428 kgf*cm, 31 ft.*lbf)

for bolt

7.5 N*m (76 kgf*cm, 66 in.*lbf)

Fig. 219: Identifying Center Front Seat Belt Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CENTER SEAT RECLINING ADJUSTER INSIDE COVER RH

a. Attach the claw to install the cover.

3. INSTALL CENTER SEAT RECLINING ADJUSTER INSIDE COVER LH

a. Attach the claw to install the cover.

CAUTION: Wear protective gloves. Sharp areas on the center seat cushion frame and

center sub-seatback support may injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

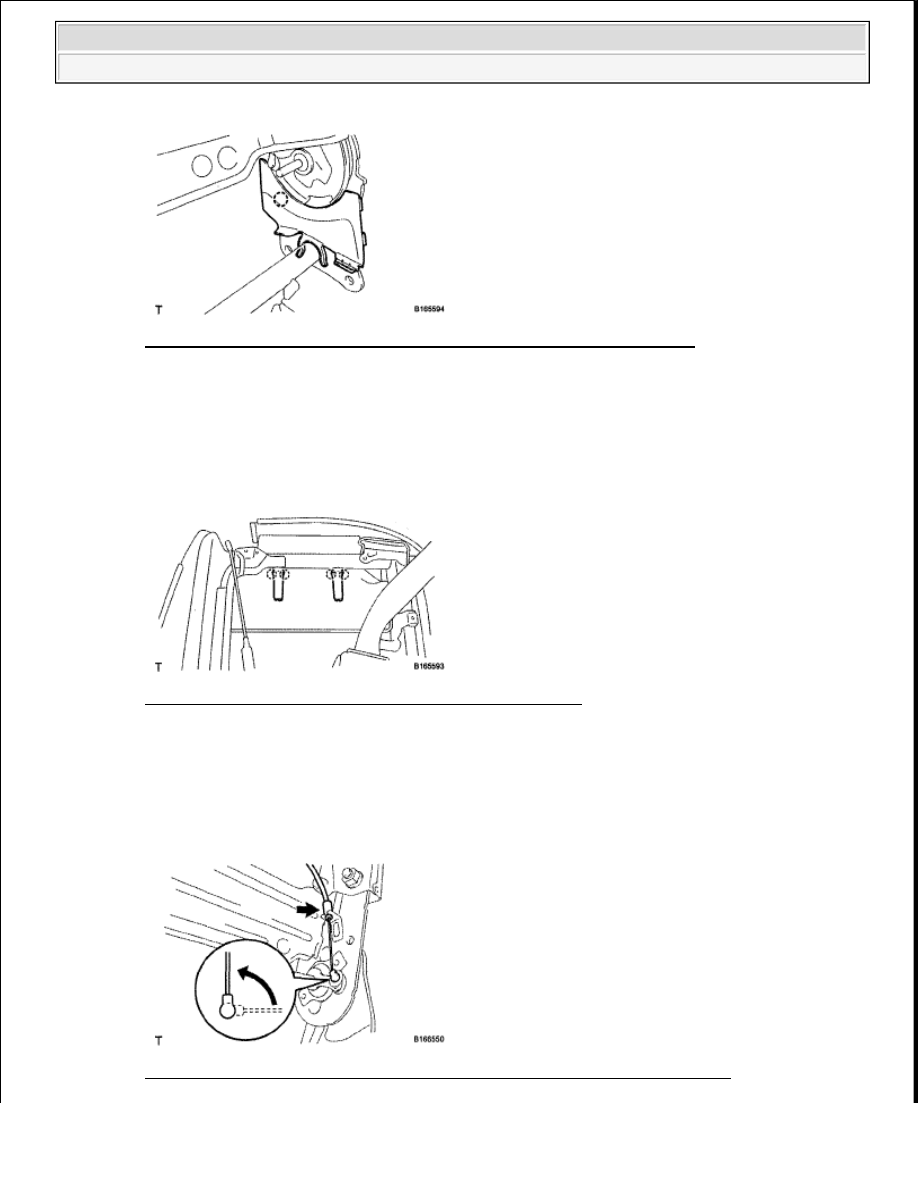

Fig. 220: Identifying Center Seat Reclining Adjuster Inside Cover Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL CENTER SEATBACK PAD

5. INSTALL CENTER FRONT SEATBACK COVER

6. INSTALL FRONT SEAT HEADREST SUPPORT

a. Attach the 4 claws to install the 2 headrest supports.

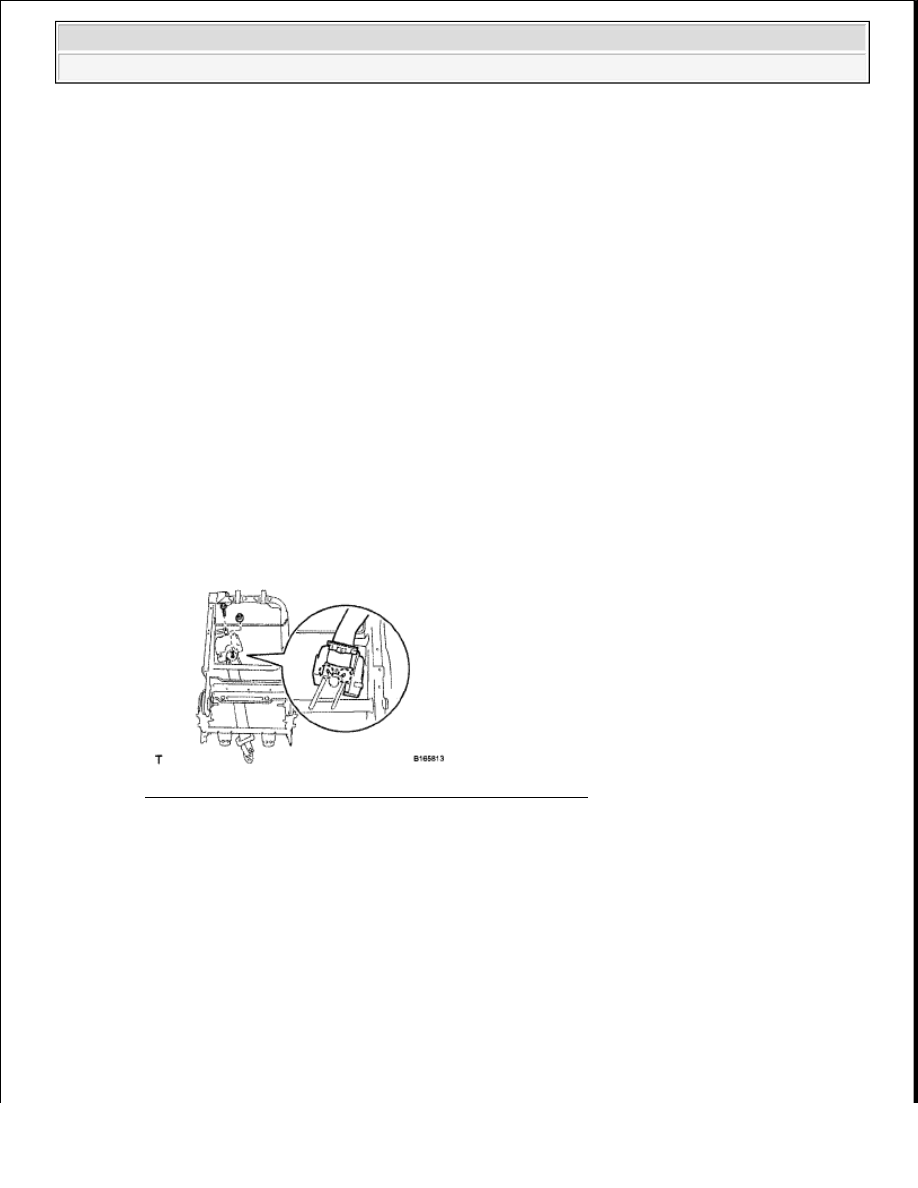

Fig. 221: Identifying Front Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL FRONT SEATBACK BOARD SUB-ASSEMBLY

a. RH Side:

Connect the cable to the center seatback frame inner side.

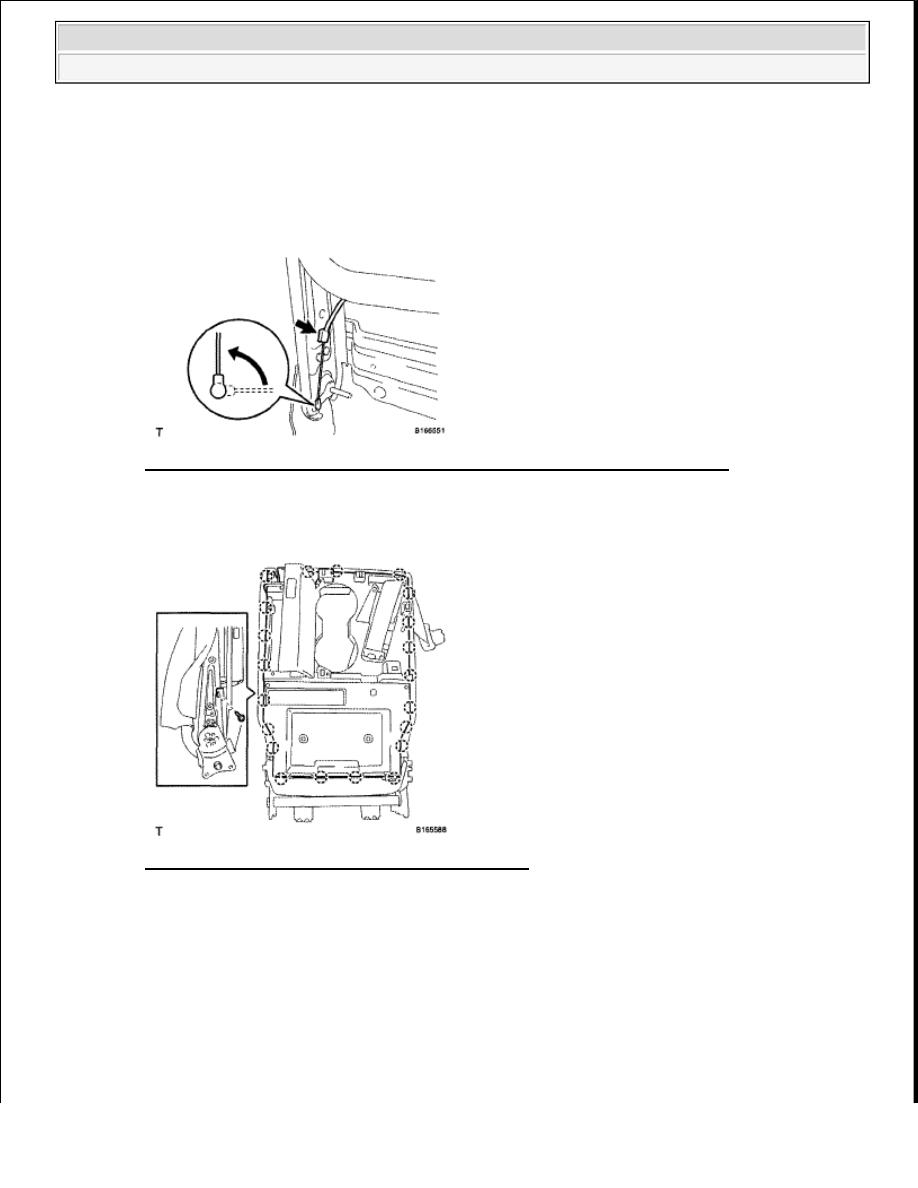

Fig. 222: Identifying Cable To Center Seatback Frame Inner Side (RH Side)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. LH Side:

Connect the cable to the center seatback frame inner side.

Fig. 223: Identifying Cable To Center Seatback Frame Inner Side (LH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 21 claws to install the board.

Fig. 224: Identifying Front Seatback Board Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the screw.

e. Install the 6 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

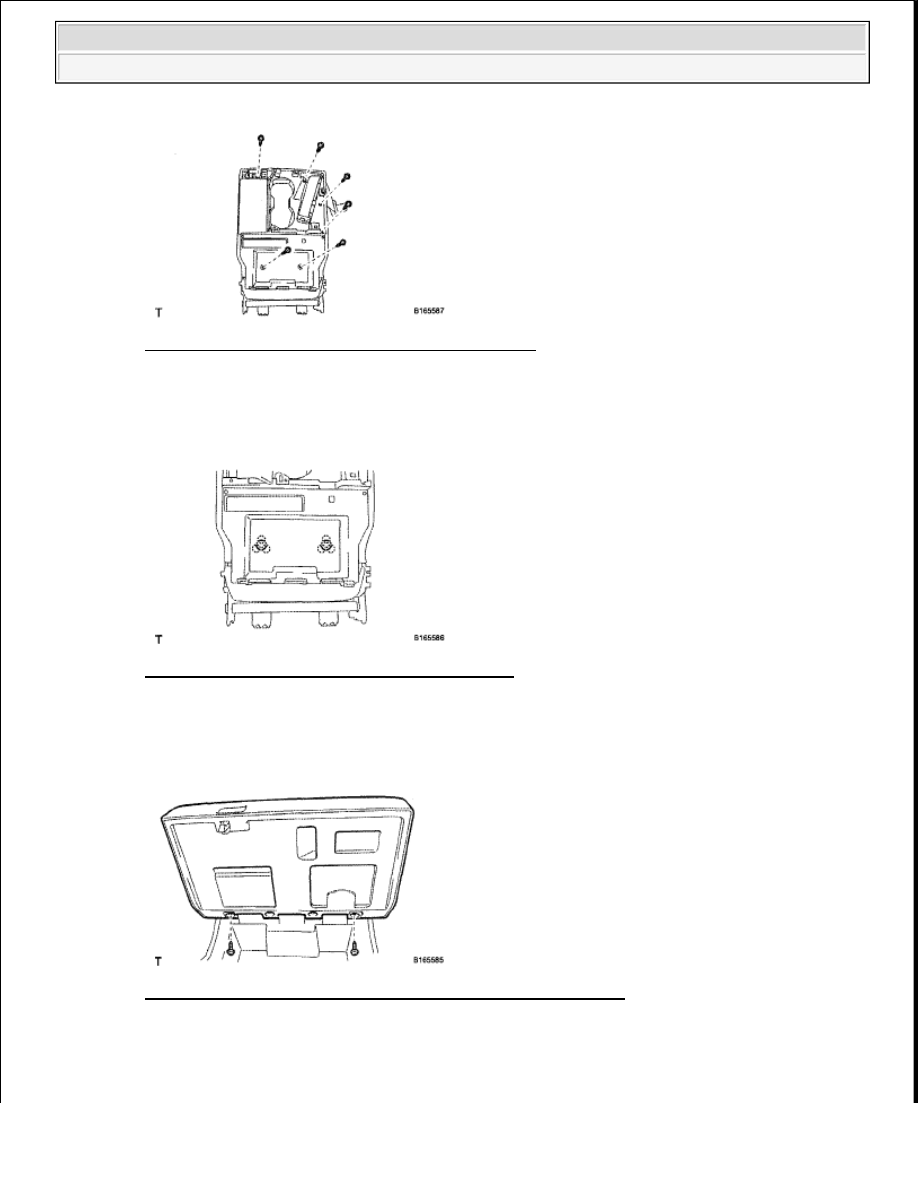

Fig. 225: Identifying Front Seatback Board Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL SEAT FASTENER COVER

a. Attach the 6 claws to install the 2 covers.

Fig. 226: Identifying Seat Fastener Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL CENTER FRONT SEAT ARMREST COVER

a. Install the armrest cover with the 2 screws.

Fig. 227: Identifying Center Front Seat Armrest Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL FRONT SEAT TRAY

a. Attach the 5 clips to install the tray.
