Fig. 208: Identifying Reclining Remote Control Bezel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. REMOVE FRONT SEAT TRAY

a. Detach the 5 clips and remove the tray.

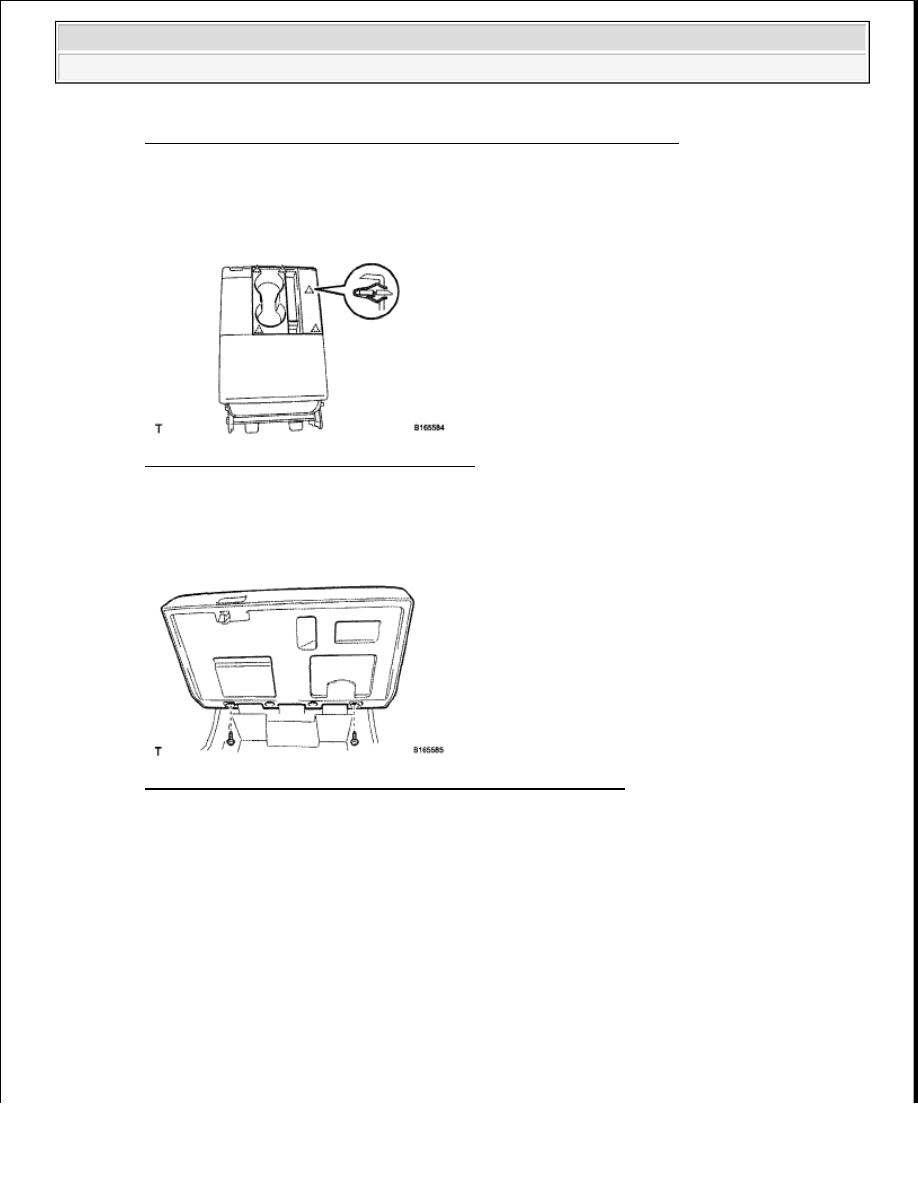

Fig. 209: Identifying Front Seat Tray Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. REMOVE CENTER FRONT SEAT ARMREST COVER

a. Remove the 2 screws and armrest cover.

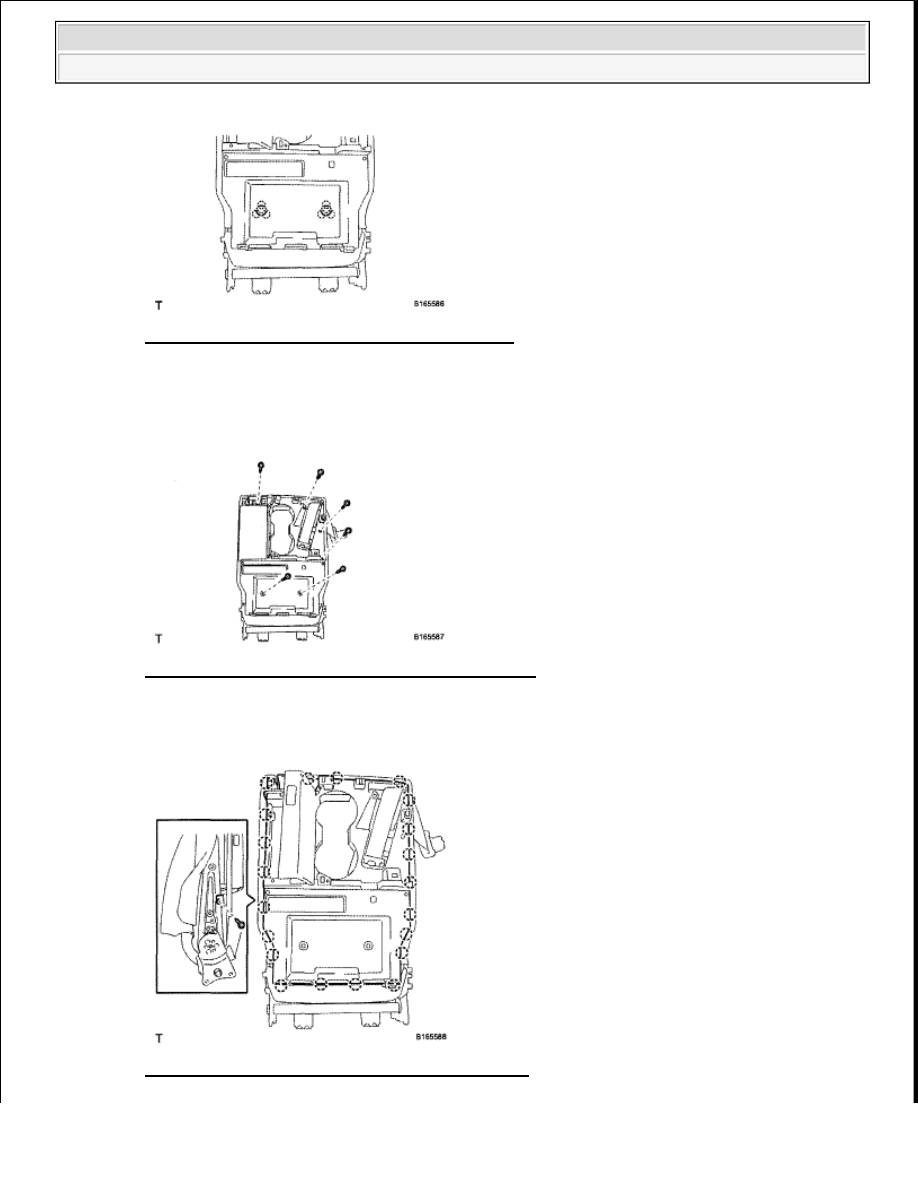

Fig. 210: Identifying Center Front Seat Armrest Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. REMOVE SEAT FASTENER COVER

a. Using a screwdriver, detach the 6 claws and remove the 2 covers.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 211: Identifying Seat Fastener Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. REMOVE FRONT SEATBACK BOARD SUB-ASSEMBLY

a. Remove the 6 screws.

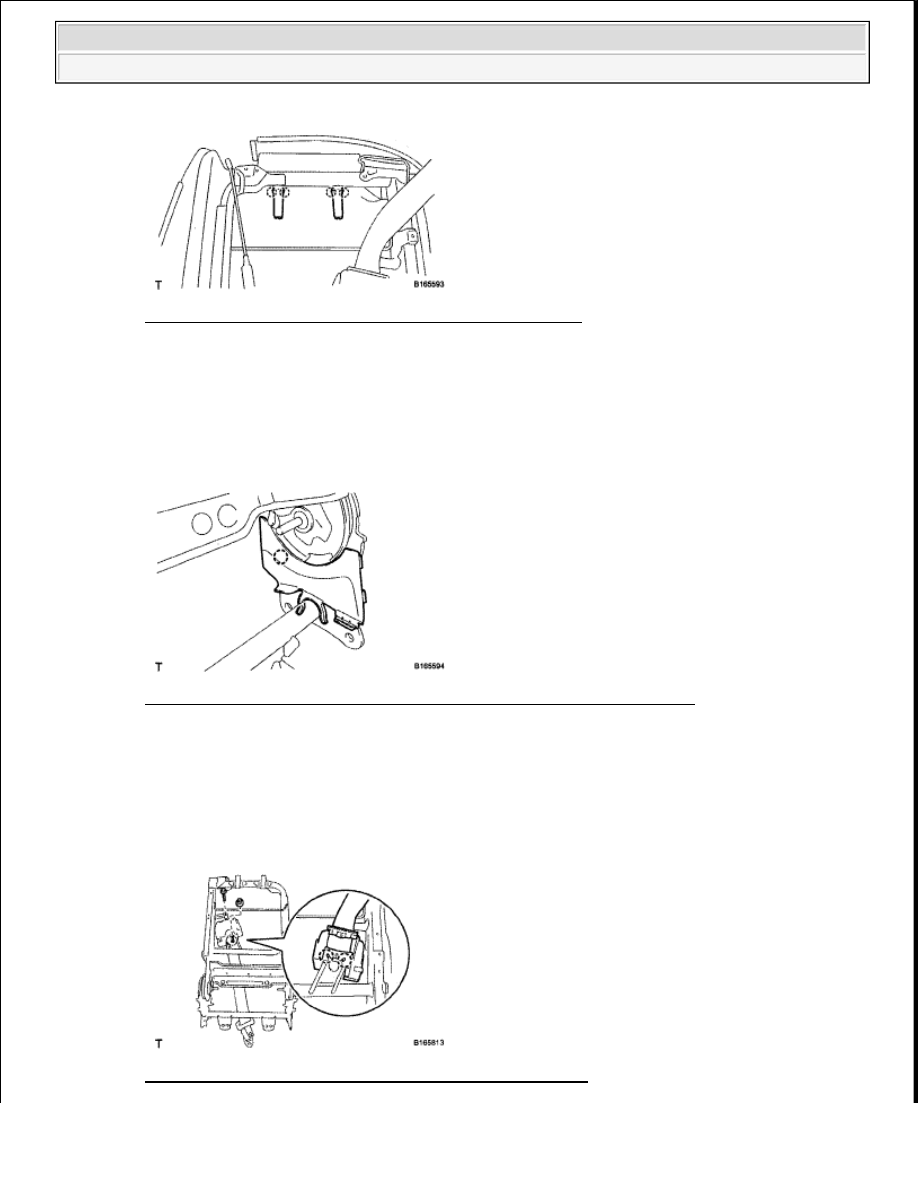

Fig. 212: Identifying Front Seatback Board Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 21 claws and remove the screw.

Fig. 213: Identifying Front Seatback Board Claws



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. LH Side:

Disconnect the cable from the center seatback frame inner side.

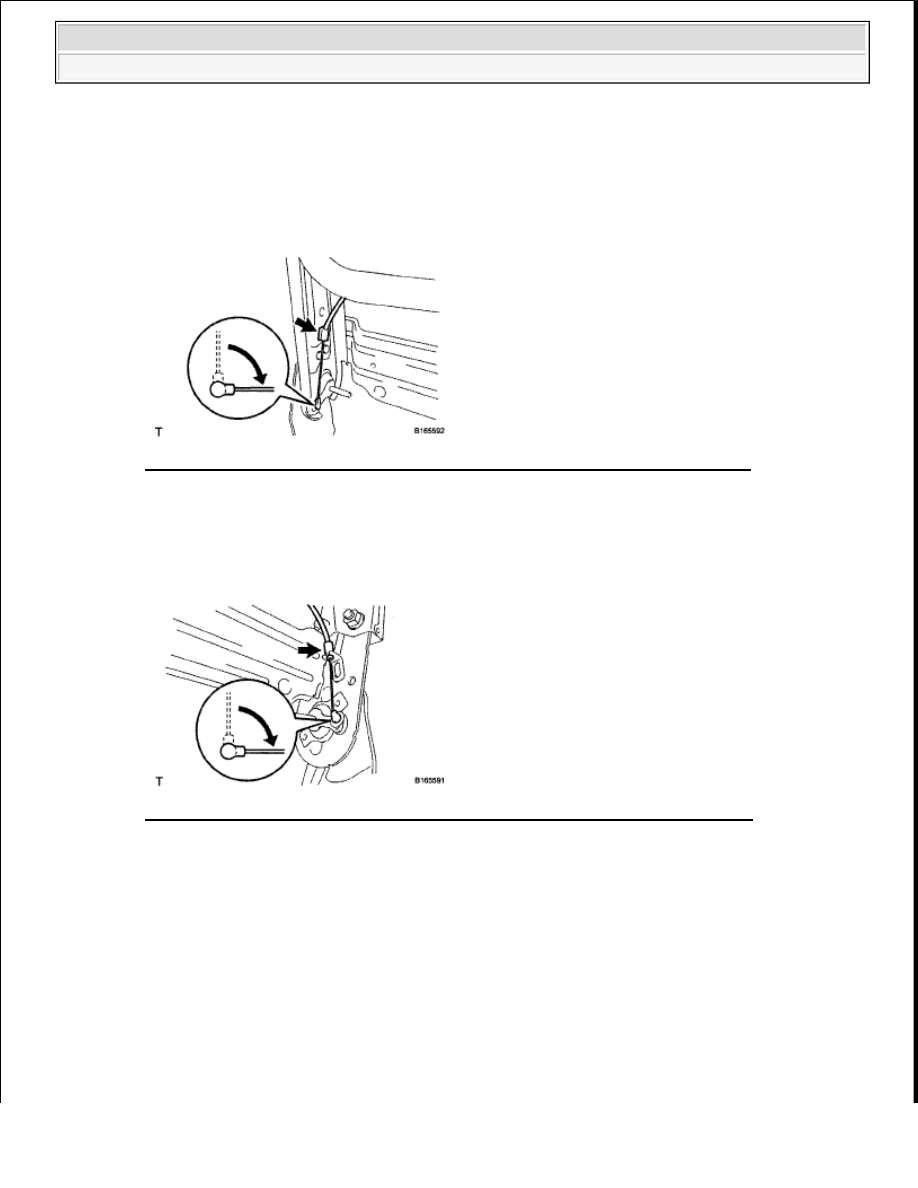

Fig. 214: Identifying Cable From Center Seatback Frame Inner Side (LH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. RH Side:

Disconnect the cable from the center seatback frame inner side.

Fig. 215: Identifying Cable From Center Seatback Frame Inner Side (RH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. REMOVE FRONT SEAT HEADREST SUPPORT

a. Detach the 4 claws and remove the 2 headrest supports.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 216: Identifying Front Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35. REMOVE CENTER FRONT SEATBACK COVER

36. REMOVE CENTER SEATBACK PAD

37. REMOVE CENTER SEAT RECLINING ADJUSTER INSIDE COVER LH

a. Detach the claw and remove the cover.

Fig. 217: Identifying Center Seat Reclining Adjuster Inside Cover Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38. REMOVE CENTER SEAT RECLINING ADJUSTER INSIDE COVER RH

a. Detach the claw and remove the cover.

39. REMOVE CENTER FRONT SEAT BELT ASSEMBLY

a. Remove the nut and bolt, and then detach the 2 claws and remove the center seat belt.

Fig. 218: Identifying Center Front Seat Belt Nut And Bolt
