Toyota Tundra. Manual - part 640

Fig. 188: Identifying No. 1 Console Box Register Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE NO. 2 SEATBACK LOCK CONTROL BEZEL (for CrewMax)

a. for AC Power Supply:

1. Disconnect the clamp.

b. Remove the 4 screws and bezel.

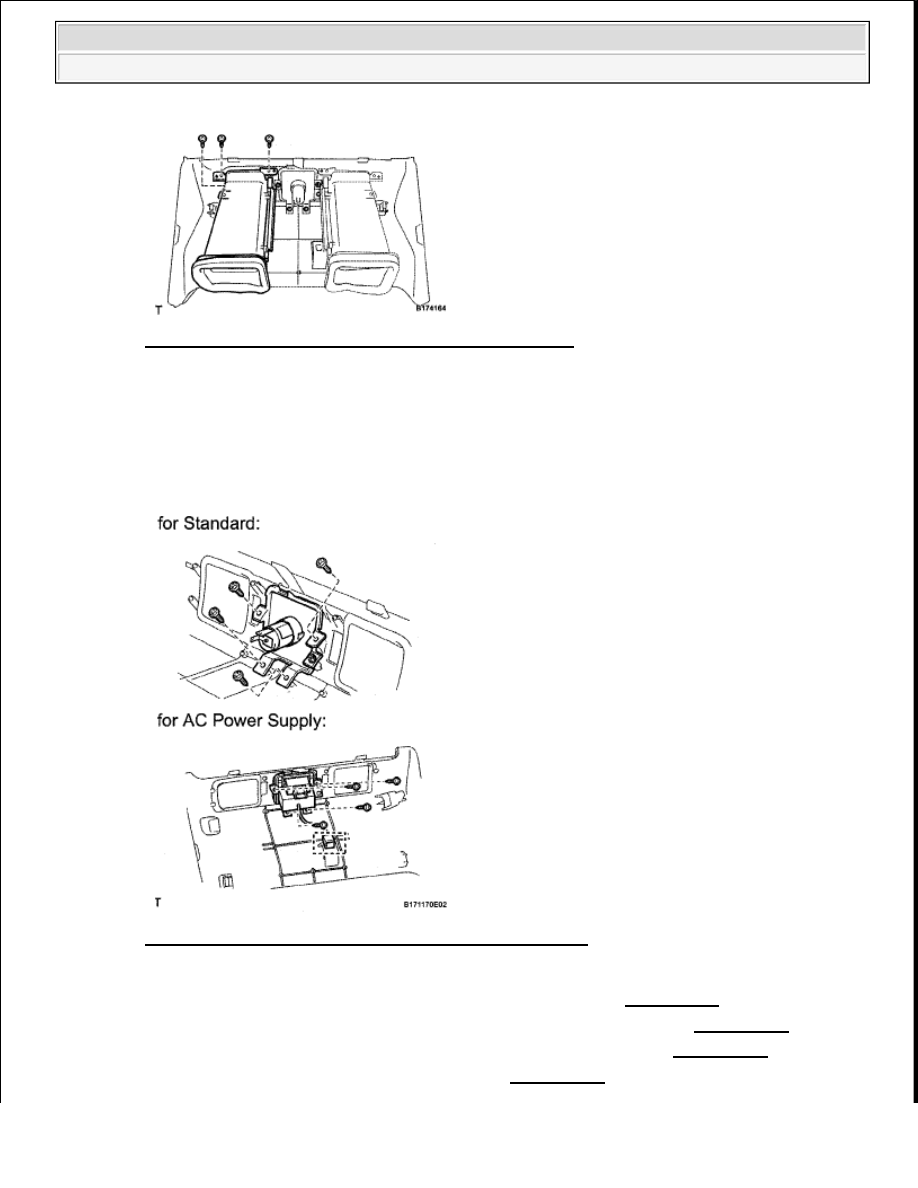

Fig. 189: Identifying Seatback Lock Control Bezel Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR POWER OUTLET SOCKET (for Standard) (See REMOVAL )

8. REMOVE REAR POWER OUTLET SOCKET COVER (for Standard) (See REMOVAL )

9. REMOVE REAR POWER POINT SOCKET (for AC Power Supply) (See REMOVAL )

10. REMOVE VIDEO TERMINAL (for CrewMax) (See REMOVAL )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































11. REMOVE CENTER SEAT CUSHION SHIELD LH

a. Using a T30 "TORX" socket, remove the bolt.

b. Detach the 7 claws and 2 clips, and remove the cushion shield.

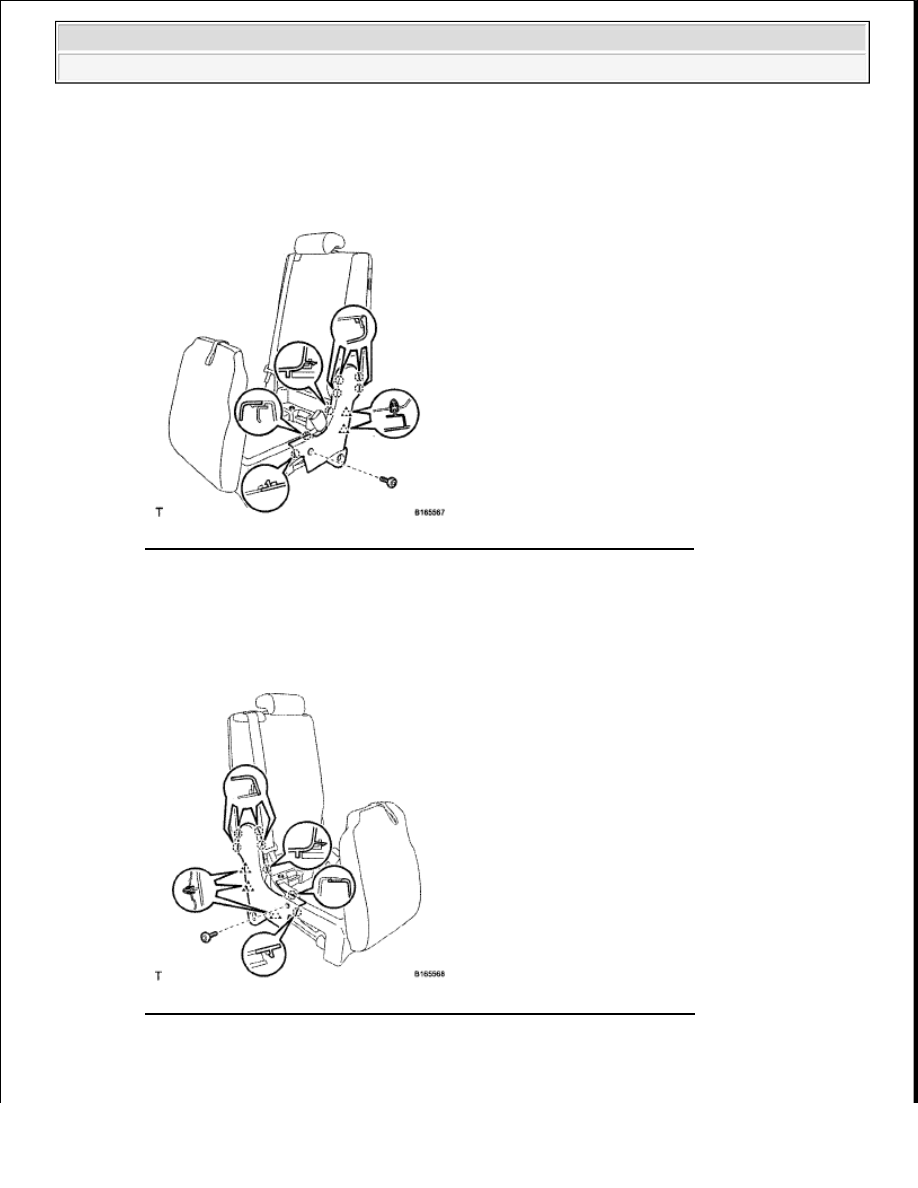

Fig. 190: Identifying Center Seat Cushion Shield Claws And Clips (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE CENTER SEAT CUSHION SHIELD RH

a. Using a T30 "TORX" socket, remove the bolt.

b. Detach the 7 claws and 3 clips, and remove the cushion shield.

Fig. 191: Identifying Center Seat Cushion Shield Claws And Clips (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE CENTER FRONT SEAT CUSHION ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Remove the 2 bolts and seat cushion.

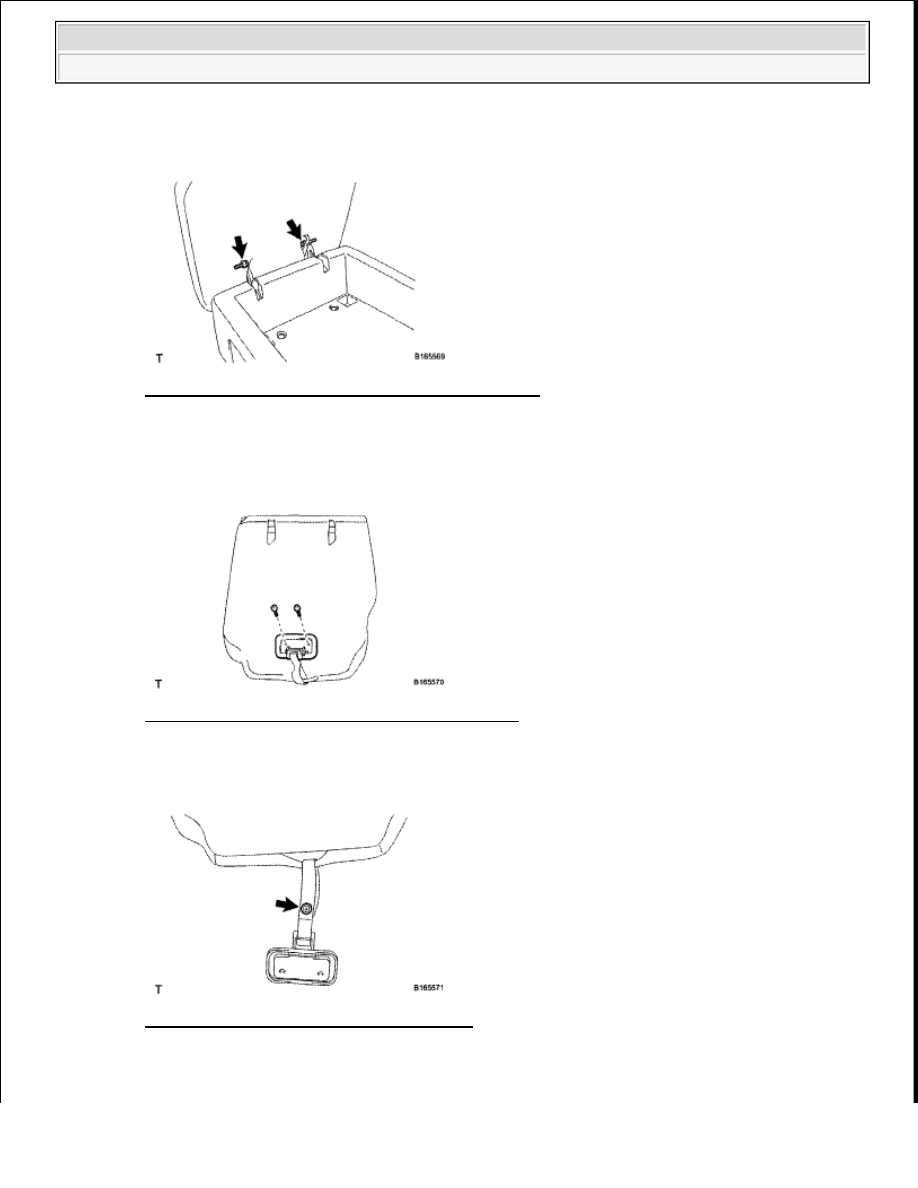

Fig. 192: Locating Center Front Seat Cushion Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE REAR SEAT LOCK LATCH

a. Using a T30 "TORX" socket, remove the 2 bolts.

Fig. 193: Identifying Rear Seat Lock Latch Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Unfasten the button and remove the seat lock latch.

Fig. 194: Locating Seat Lock Latch Button
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE CENTER FRONT SEAT CUSHION COVER



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Detach the 3 hooks and remove the seat cushion cover.

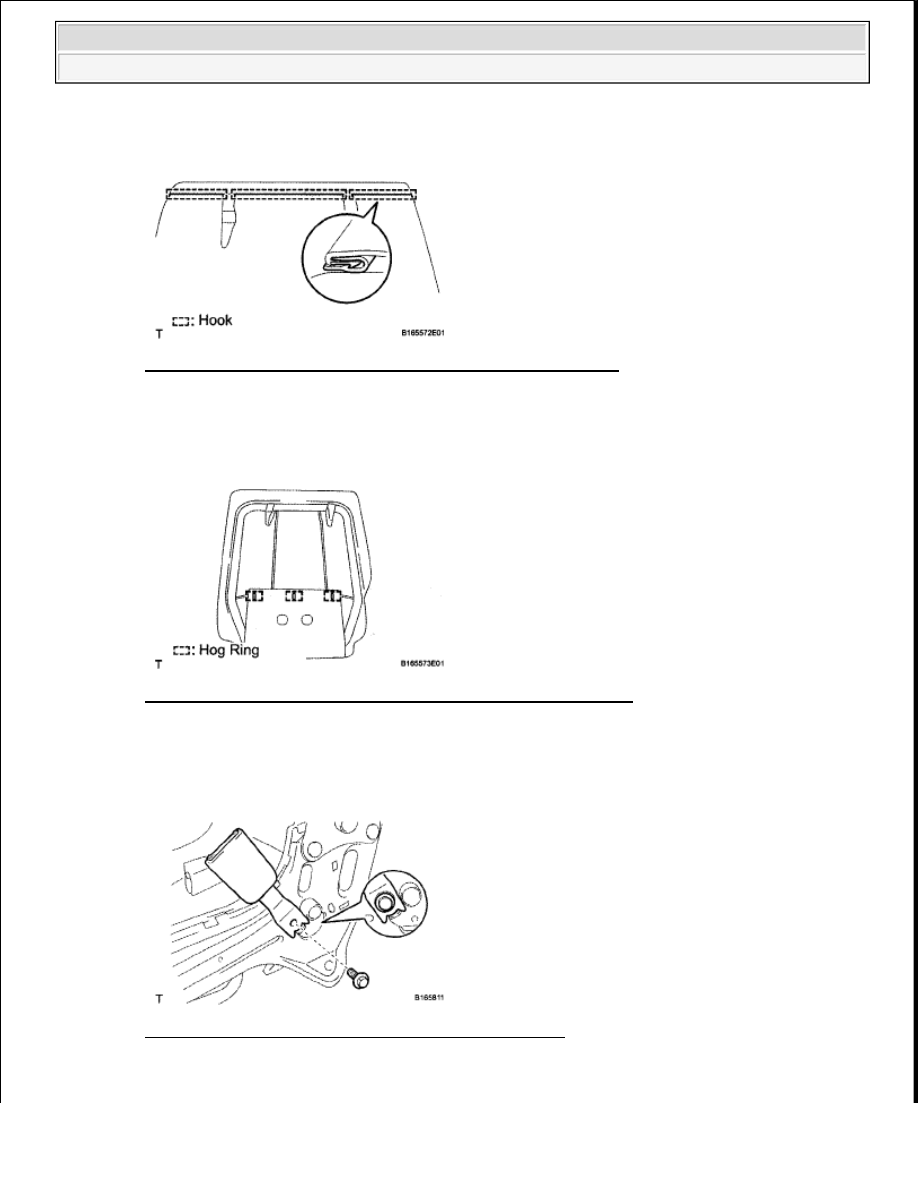

Fig. 195: Identifying Center Front Seat Cushion Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE CENTER FRONT SEAT CUSHION PAD

a. Remove the hog rings and seat cushion pad.

Fig. 196: Identifying Center Front Seat Cushion Pad Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE CENTER FRONT SEAT INNER BELT ASSEMBLY

a. Remove the bolt and inner belt.

Fig. 197: Identifying Center Front Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
