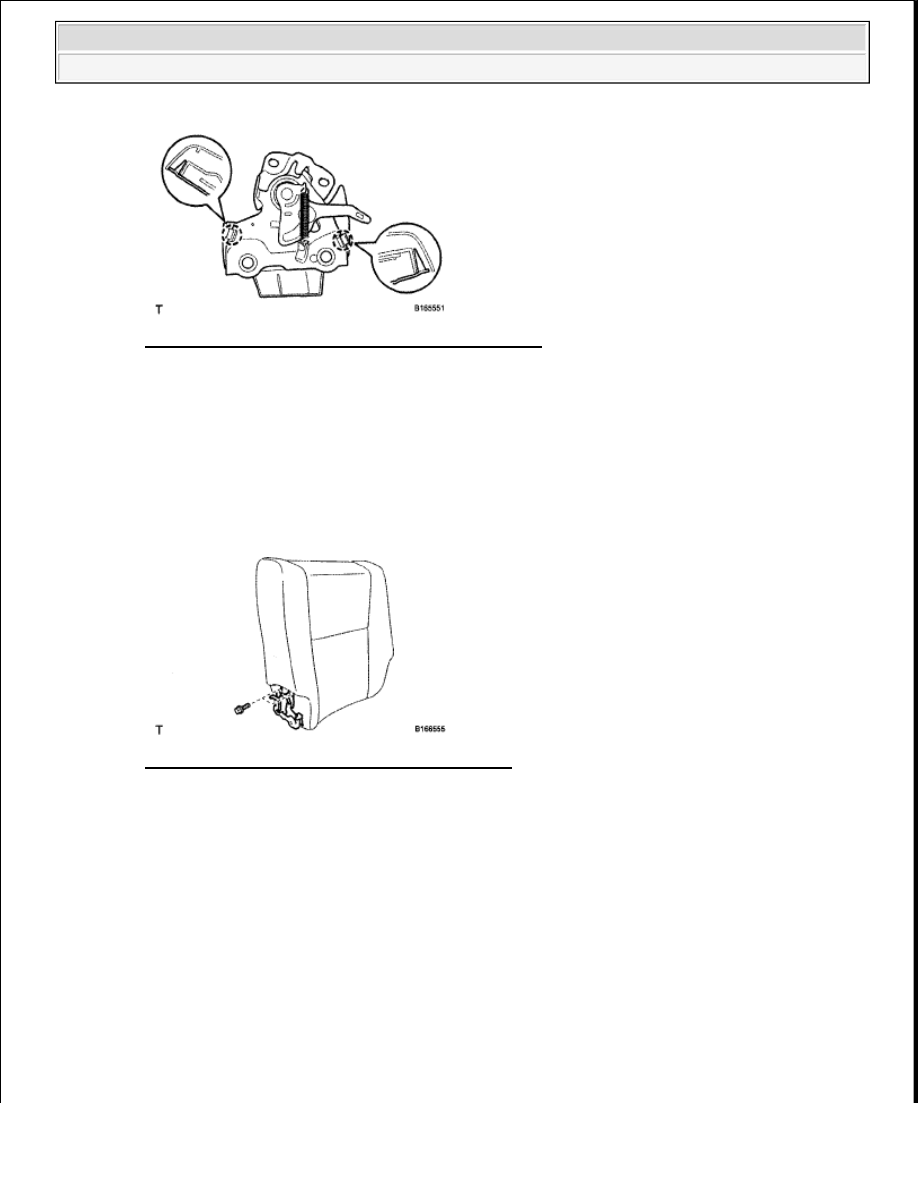

Fig. 304: Identifying Front Seat Hinge Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL FRONT SEAT HINGE COVER LH

a. Attach the 2 claws to install the hinge cover.

13. INSTALL FRONT SEATBACK LOCK SUB-ASSEMBLY RH

a. Install the seatback lock with the 2 bolts.

Torque: 43 N*m (438 kgf*cm, 32 ft.*lbf)

Fig. 305: Identifying Front Seatback Lock Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL FRONT SEATBACK LOCK HANDLE ROD

a. Install the seatback lock handle rod.

NOTE:

Install the rod as shown in the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































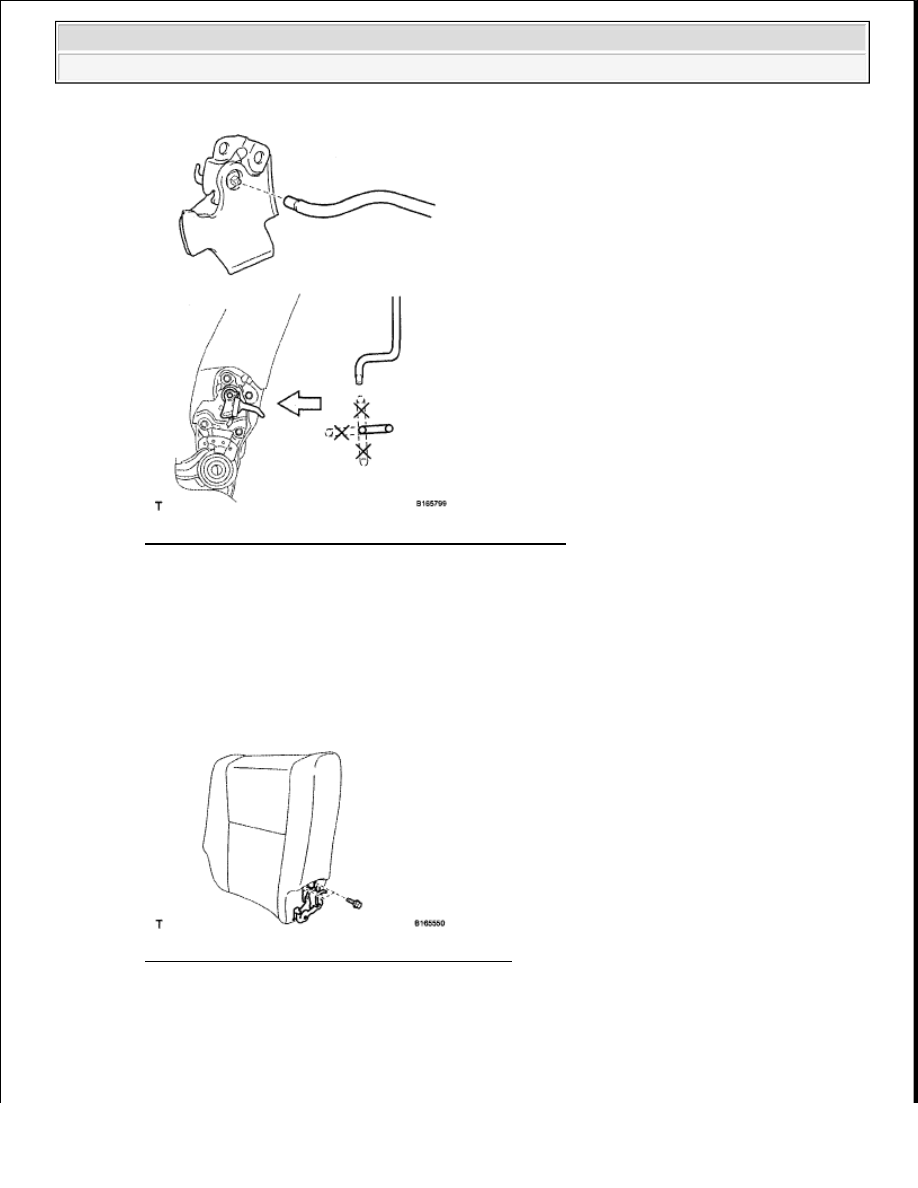

Fig. 306: Identifying Front Seatback Lock Handle Rod
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL FRONT SEATBACK LOCK SUB-ASSEMBLY LH

a. Install the seatback lock with the 2 bolts.

Torque: 43 N*m (438 kgf*cm, 32 ft.*lbf)

Fig. 307: Identifying Front Seatback Lock Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL FRONT SEATBACK BOARD

a. Attach the 2 hooks to install the seatback board, and then attach the 2 clips.

NOTE:

Connect the rod and seatback lock before installing the bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































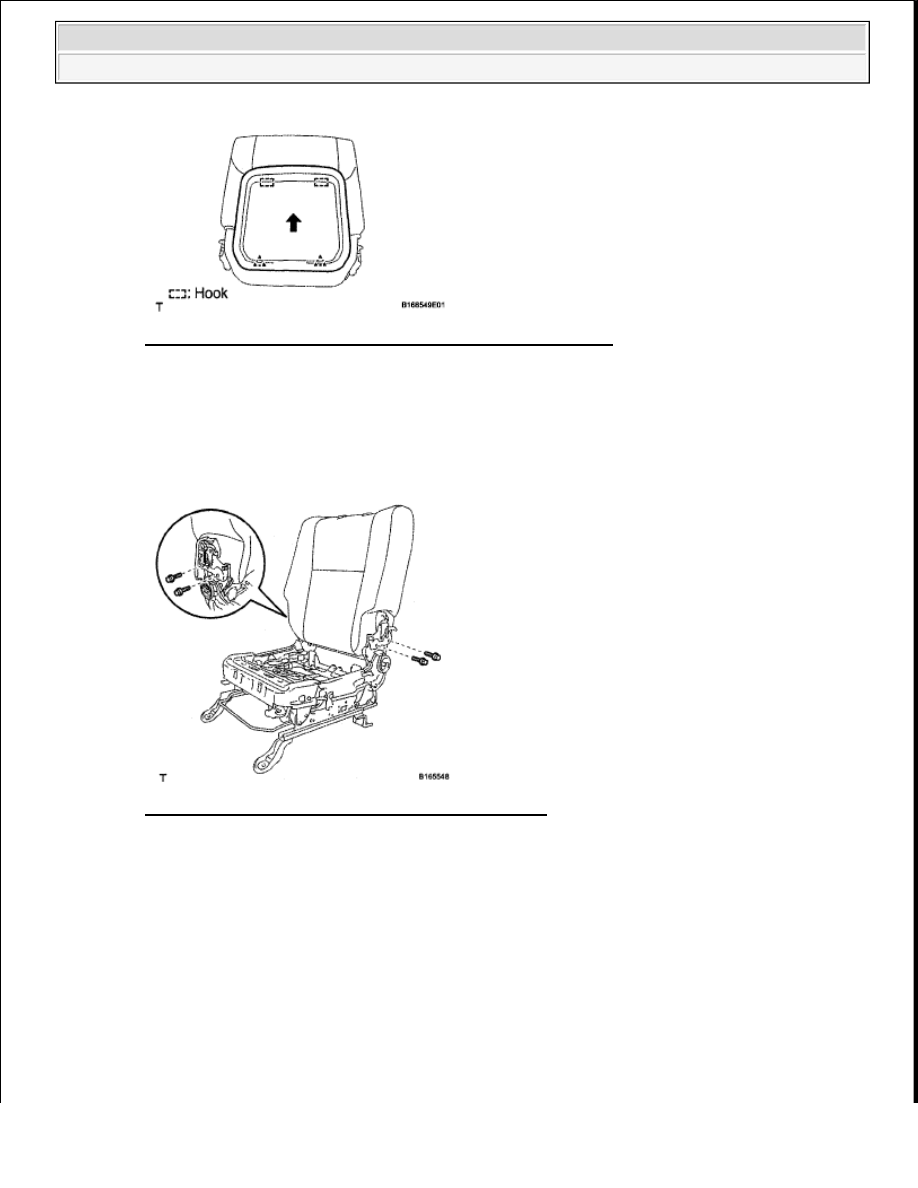

Fig. 308: Identifying Front Seatback Board Hooks And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL FRONT SEATBACK ASSEMBLY RH

a. Install the seatback with the 4 bolts.

Torque: 43 N*m (438 kgf*cm, 32 ft.*lbf)

Fig. 309: Identifying Front Seatback Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the airbag wire harness to the seat frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































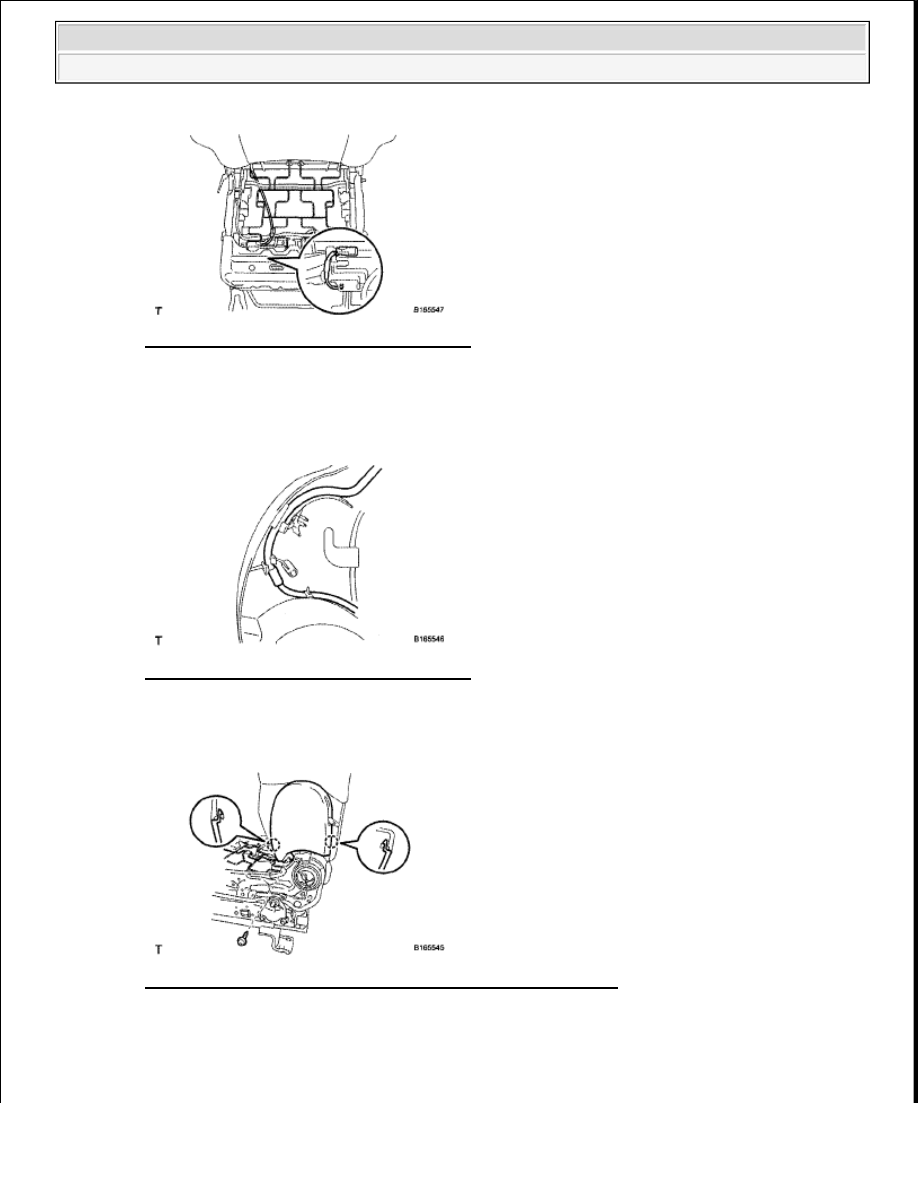

Fig. 310: Identifying Airbag Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL FRONT SEATBACK SHIELD RH

a. Connect the airbag wire harness to the seatback shield.

Fig. 311: Identifying Airbag Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 2 claws to install the seatback shield.

Fig. 312: Identifying Front Seatback Shield Screw And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the screw.

19. INSTALL FRONT SEATBACK SHIELD LH
