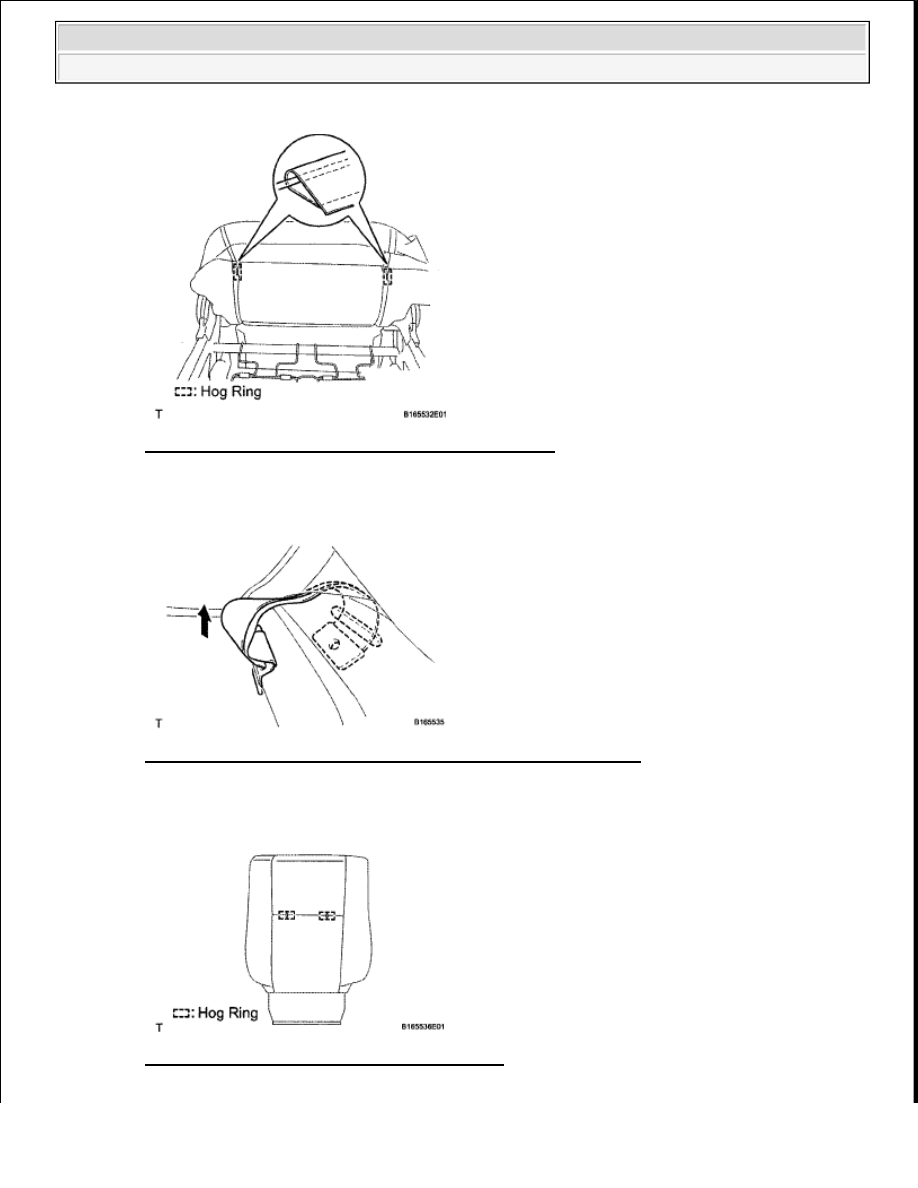

Fig. 57: Identifying Seatback Cover Wires Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the seatback cover bracket from the seatback pad.

Fig. 58: Identifying Seatback Cover Bracket From Seatback Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the hog rings and seatback cover from the seatback pad.

Fig. 59: Identifying Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































13. REMOVE RECLINING ADJUSTER INSIDE COVER LH

a. Remove the screw and reclining adjuster inside cover.

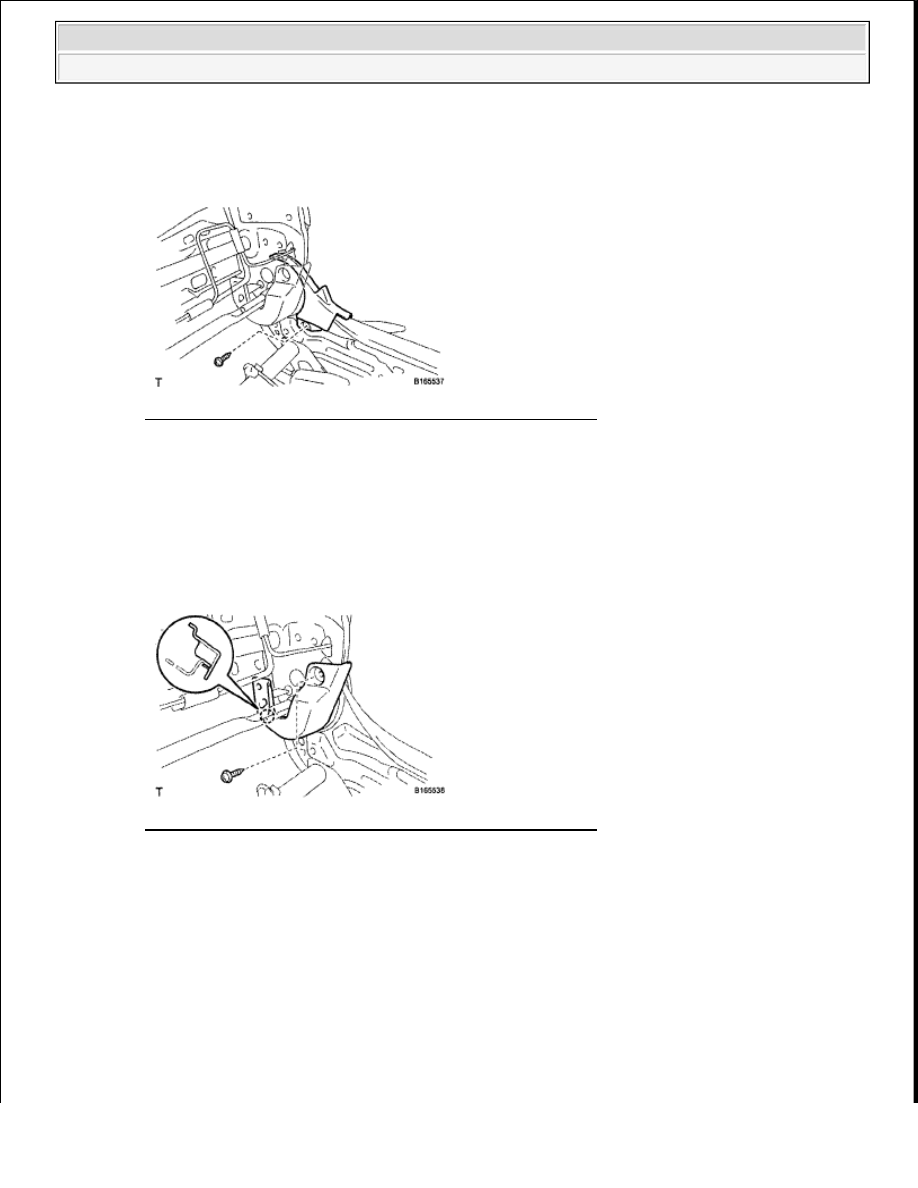

Fig. 60: Identifying Reclining Adjuster Inside Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE RECLINING ADJUSTER INSIDE COVER RH

a. Remove the screw and reclining adjuster inside cover.

15. REMOVE RECLINING ADJUSTER INSIDE COVER LH

a. Remove the screw.

b. Detach the claw and remove the reclining adjuster inside cover.

Fig. 61: Identifying Reclining Adjuster Inside Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE RECLINING ADJUSTER INSIDE COVER RH

a. Remove the screw.

b. Detach the claw and remove the reclining adjuster inside cover.

17. REMOVE LOWER FRONT SEAT CUSHION SHIELD LH

a. Using a screwdriver, detach the claw and remove the seat cushion shield lower.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

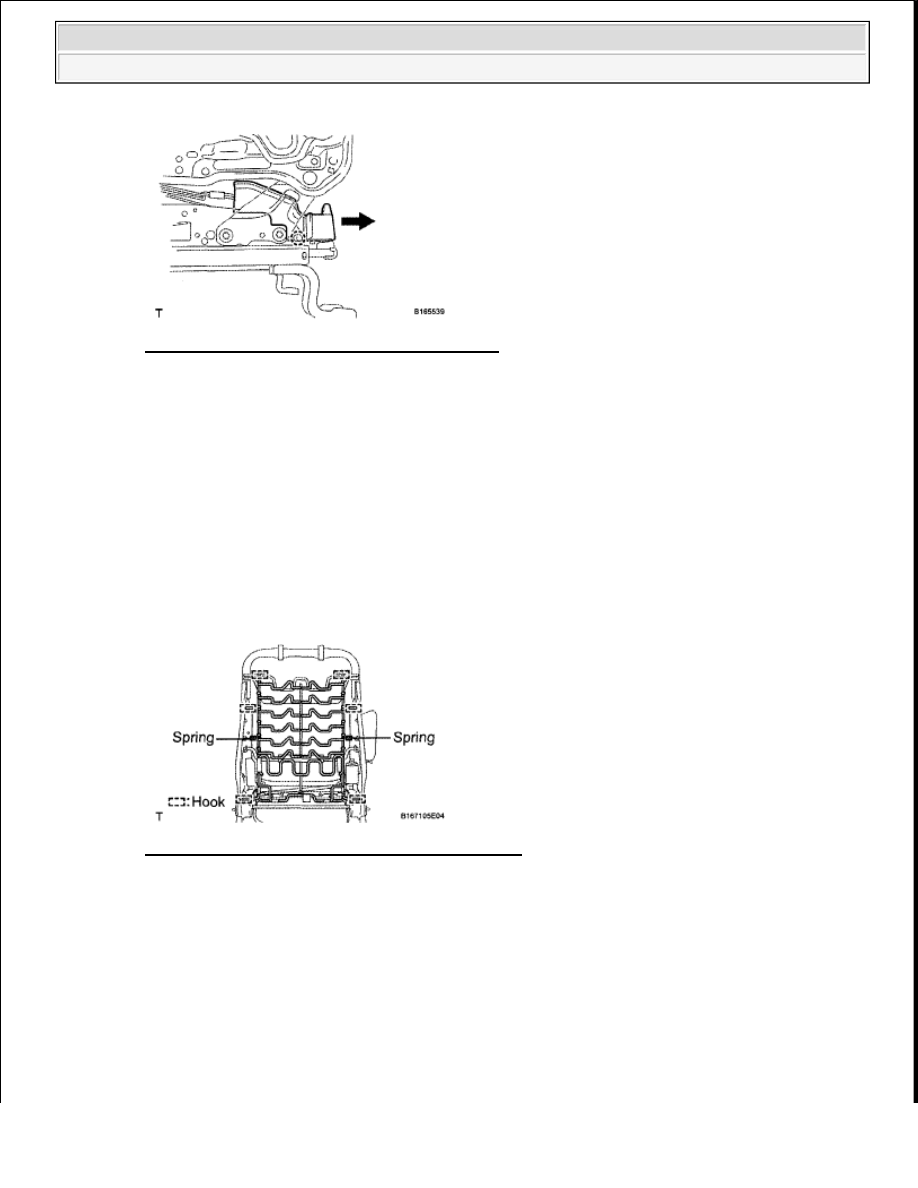

Fig. 62: Removing Seat Cushion Shield Lower
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE LOWER FRONT SEAT CUSHION SHIELD RH

a. Using a screwdriver, detach the claw and remove the seat cushion shield lower.

HINT:

Tape the screwdriver tip before use.

19. REMOVE LUMBAR SUPPORT ADJUSTER ASSEMBLY LH (w/ Lumbar Support Adjuster)

a. Remove the 2 springs.

b. Detach the 6 hooks and remove the seatback spring.

Fig. 63: Identifying Seatback Springs And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the lumbar support adjuster connector.

d. Remove the 2 screws and lumbar support adjuster.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

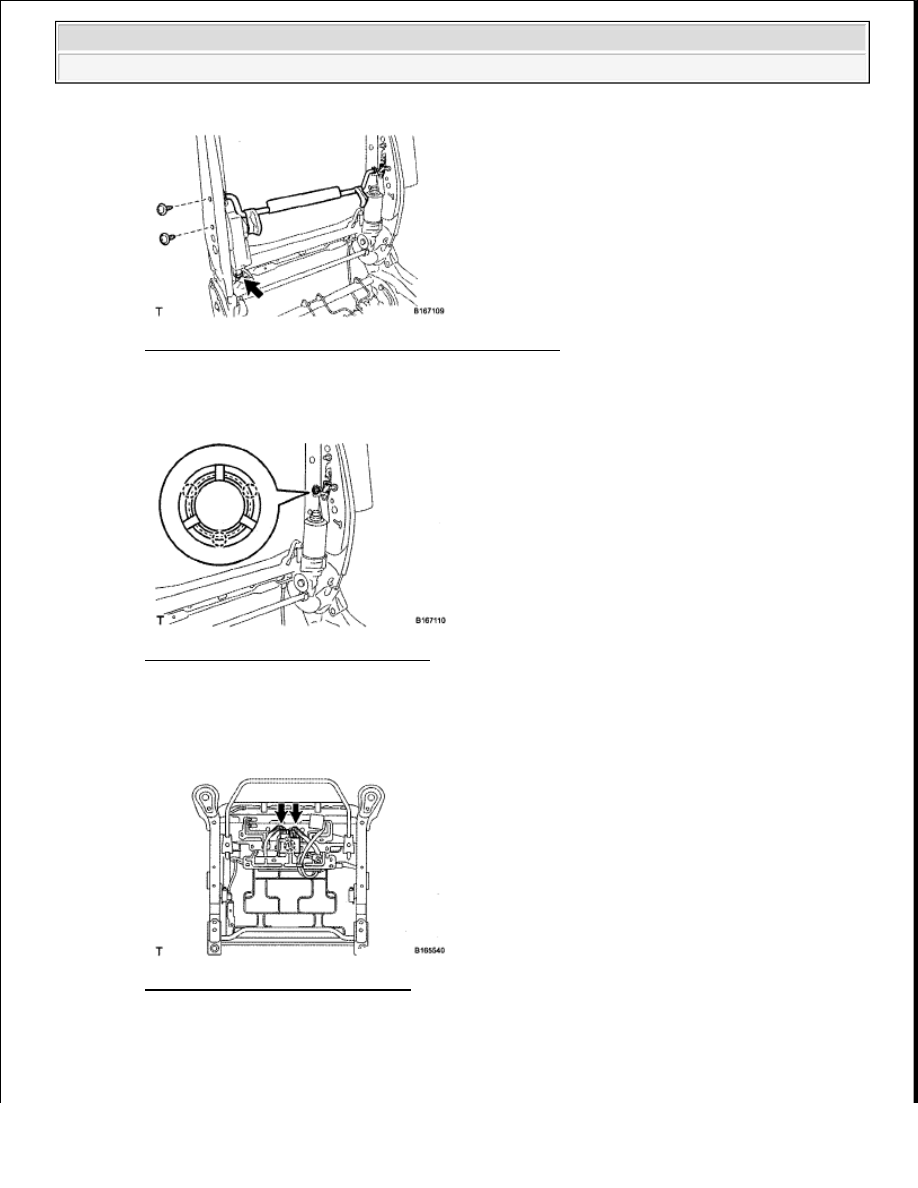

Fig. 64: Identifying Lumbar Support Adjuster Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Detach the 3 claws and remove the bush from the seat frame.

Fig. 65: Identifying Seat Frame Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

a. Disconnect the 2 ECU connectors.

Fig. 66: Locating ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, detach the claw and remove the ECU.

HINT:
