21. REMOVE SEAT POSITION AIRBAG SENSOR (See REMOVAL )

22. REMOVE FRONT SEAT WIRE LH

REASSEMBLY

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SEAT WIRE LH

2. INSTALL SEAT POSITION AIRBAG SENSOR (See INSTALLATION )

3. INSTALL OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

a. Attach the claw to install the ECU.

b. Connect the 2 ECU connectors.

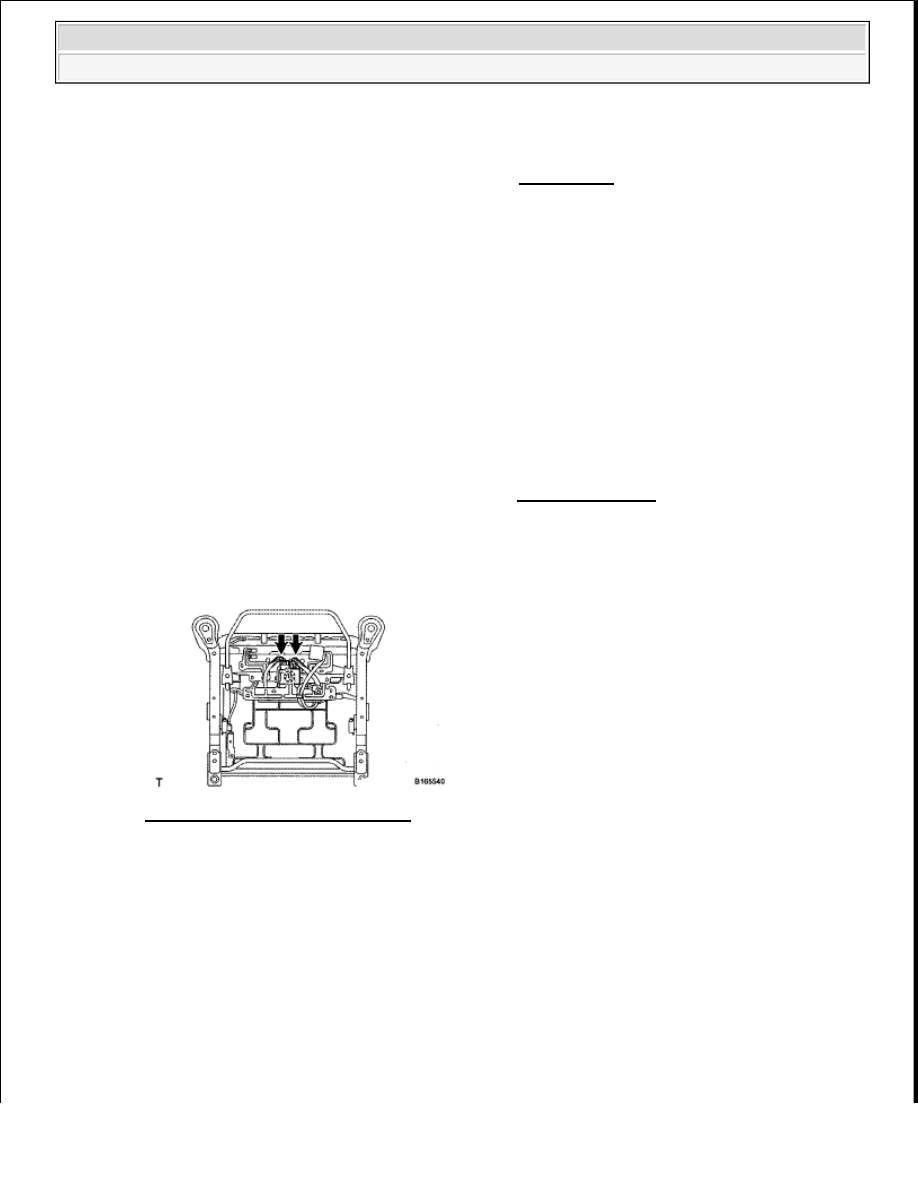

Fig. 67: Locating ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL LUMBAR SUPPORT ADJUSTER ASSEMBLY LH (w/ Lumbar Support Adjuster)

a. Attach the 3 claws to install the bush.

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































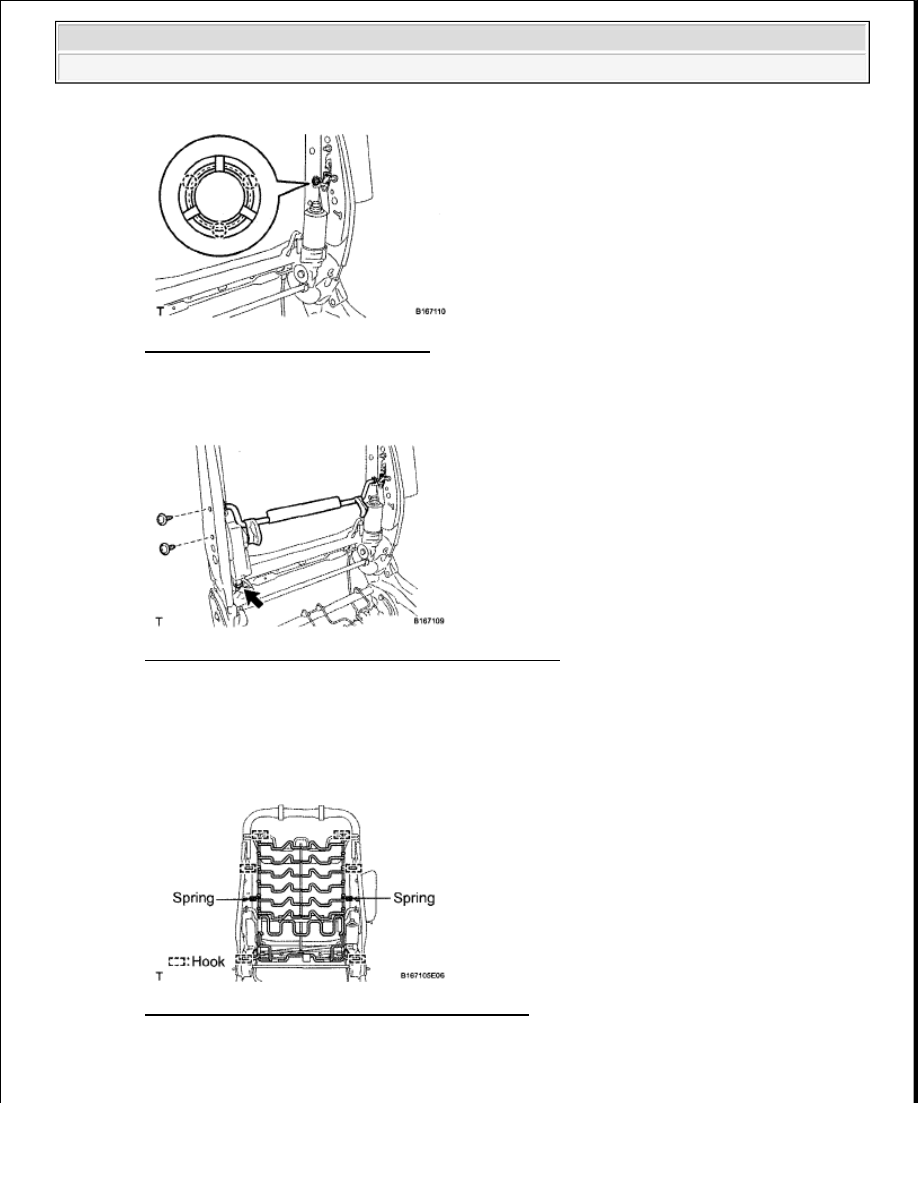

Fig. 68: Identifying Seat Frame Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the lumbar support adjuster with the 2 screws.

Fig. 69: Identifying Lumbar Support Adjuster Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the lumbar support adjuster connector.

d. Attach the 6 hooks to install the seatback spring.

e. Install the 2 springs.

Fig. 70: Identifying Seat Back Springs And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL LOWER FRONT SEAT CUSHION SHIELD RH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Attach the claw to install the cushion shield lower.

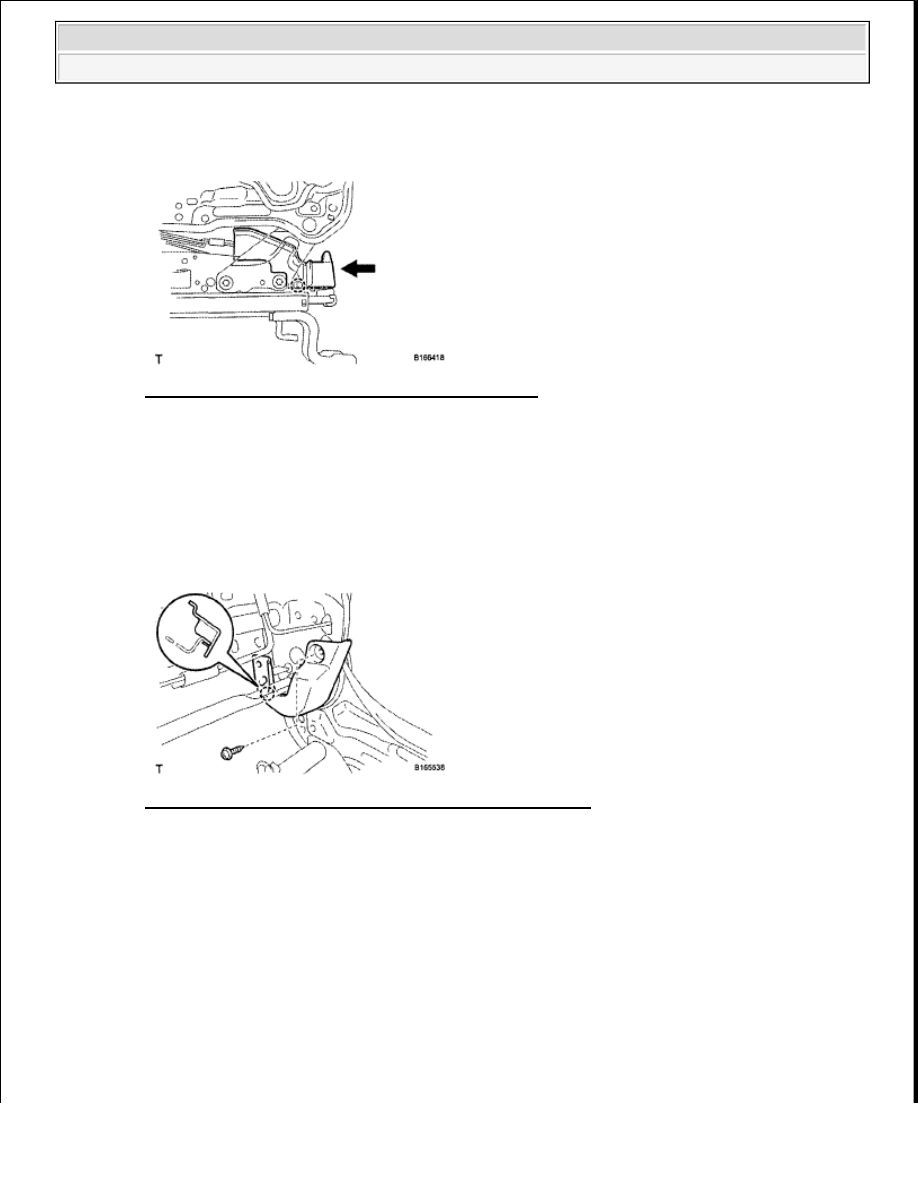

Fig. 71: Locating Lower Front Seat Cushion Shield
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL LOWER FRONT SEAT CUSHION SHIELD LH

a. Attach the claw to install the cushion shield lower.

7. INSTALL RECLINING ADJUSTER INSIDE COVER RH

a. Attach the claw to install the reclining adjuster inside cover.

b. Install the screw.

Fig. 72: Identifying Reclining Adjuster Inside Cover Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL RECLINING ADJUSTER INSIDE COVER LH

a. Attach the claw to install the reclining adjuster inside cover.

b. Install the screw.

9. INSTALL RECLINING ADJUSTER INSIDE COVER RH

a. Install the reclining adjuster inside cover with the screw.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































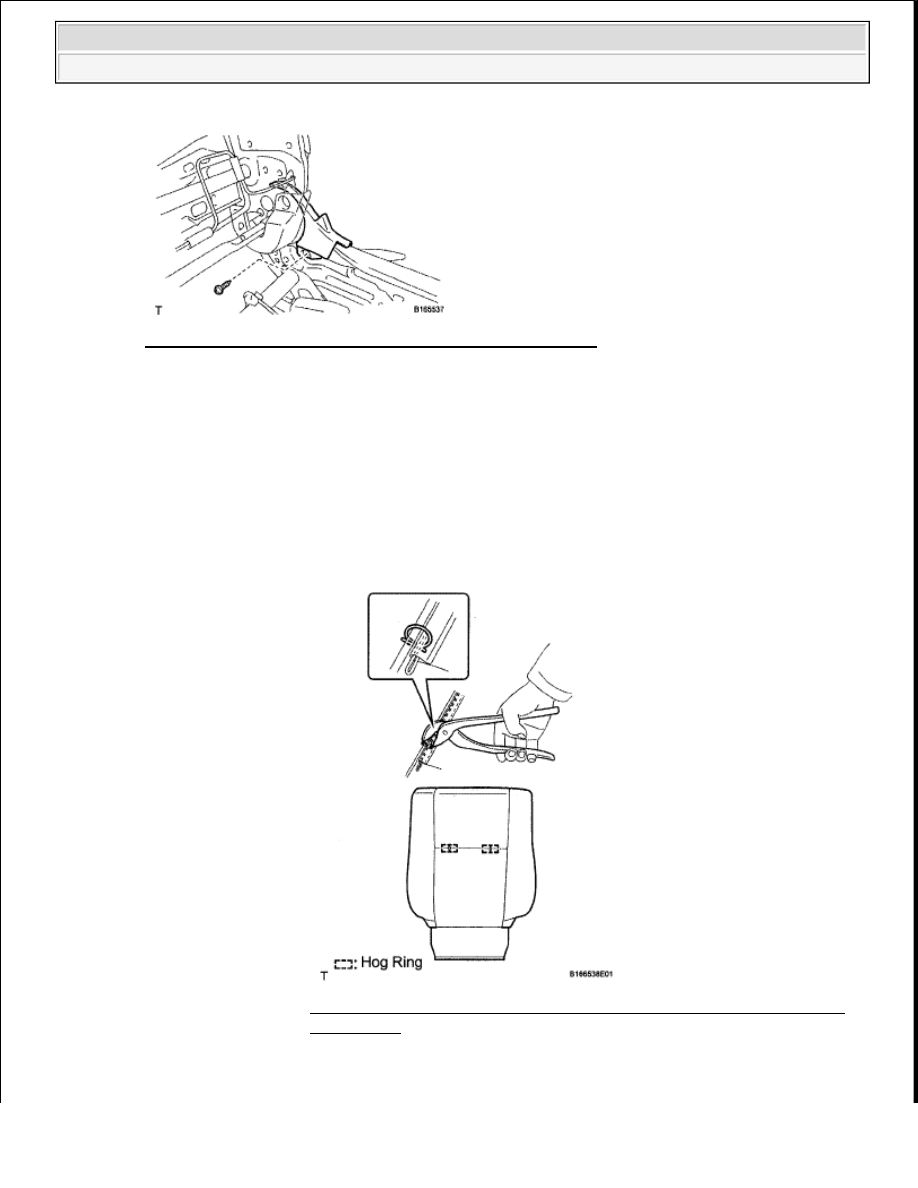

Fig. 73: Identifying Reclining Adjuster Inside Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL RECLINING ADJUSTER INSIDE COVER LH

a. Install the reclining adjuster inside cover with the screw.

11. INSTALL SEPARATE TYPE FRONT SEATBACK COVER LH

a. Using hog ring pliers, install the seatback cover to the seatback pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.

Fig. 74: Identifying Seatback Cover To Seatback Pad With New
Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
