Toyota Tundra. Manual - part 494

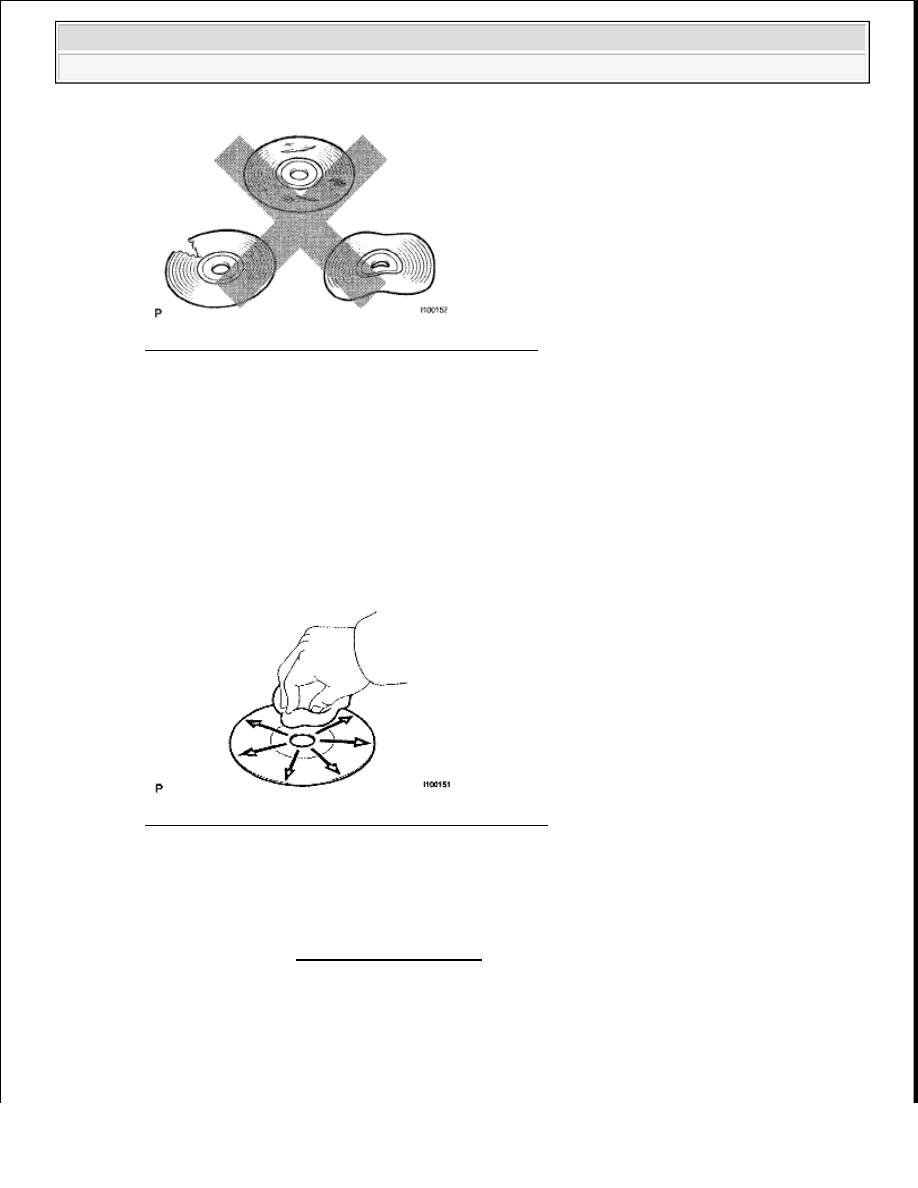

Fig. 102: Checking Disc For Deformed Or Cracked
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: No deformations or cracks on the disc.

NG: CHANGE DISC

OK: Go to next step

2. DISC CLEANING

a. If dirt is on the disc surface, wipe it clean with a soft cloth from the inside to the outside in a radial

direction.

Fig. 103: Cleaning Disc Surface With Soft Dry Cloth
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CLEAR DTC

a. Clear the DTCs (see DTC CHECK / CLEAR ).

4. RECHECK DTC

a. Recheck for DTCs and check if the same trouble occurs again.

OK: Malfunction disappears.

NG: Go to step 5

NOTE:

Do not use a conventional record cleaner or antistatic preservative.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































OK: END

5. REPLACE DISC WITH ANOTHER AND RECHECK

a. Replace the disc with a normal one.

b. Clear the DTCs (see DTC CHECK / CLEAR ).

c. Recheck for DTCs and check if the same trouble occurs again.

OK: Malfunction disappears.

Result

DISC WITH ANOTHER AND RECHECK

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: END

DTC 63-43 CD-ROM ABNORMAL

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK / CLEAR ).

1. CHECK IF A PROPER CD IS INSERTED

a. Make sure that the CD is an audio CD or a CD with an MP3 or WMA file, and that it is not

deformed, flawed, stained, burred, or otherwise defective.

OK: Normal CD

HINT:

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

DTC No.

DTC Detection Condition

Trouble Area

63-43

CD operation is abnormal.



CD



Navigation receiver



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra

































Translucent or uniquely-shaped CDs cannot be played.



CD with adhesive paper labels should not be played.



Commercial audio CDs can be played.



CD-DA files on CD-ROMs, CD-Rs, and CD-RWs can be played.



MP3 and WMA files on CD-ROMs, CD-Rs, and CD-RWs can be played.



For details on playable CDs, refer to the Owner's Manual .

NG: CD IS FAULTY

OK: Go to next step

2. REPLACE CD WITH ANOTHER AND RECHECK

a. Replace the CD and recheck.

1. Replace the CD with a normal one.

2. Clear the DTCs (see DTC CHECK / CLEAR ).

3. Recheck for DTCs and check if the same trouble occurs again.

OK: Malfunction disappears.

Result

CD WITH ANOTHER AND RECHECK

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: END

DTC 63-44 CD ABNORMAL; DTC 63-48 EXCESS CURRENT; DTC 63-50 TRAY INSERTION /
EJECTION ERROR

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

DTC No.

DTC Detection Condition

Trouble Area

63-44

Operation error in CD mechanism.

Navigation receiver

63-48

Excess current is present in CD changer.

63-50

Malfunction in insertion/ejection system.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK / CLEAR ).

1. CLEAR DTC

a. Clear the DTCs (see DTC CHECK / CLEAR ).

2. RECHECK DTC

a. Recheck for DTCs and check if the same trouble occurs again.

HINT:

If DTCs are detected frequently, replace the navigation receiver.

OK: Malfunction disappears.

Result

DTC RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: END

DTC 63-45 EJECT ERROR; DTC 63-51 ELEVATOR ERROR; DTC 63-52 CLAMP ERROR

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

INSPECTION PROCEDURE

HINT:

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

DTC No.

DTC Detection Condition

Trouble Area

63-45

Magazine cannot be ejected.

Navigation receiver

63-51

Mechanical error occurs during elevator operation.

63-52

Error occurs in CD changer clamp.
