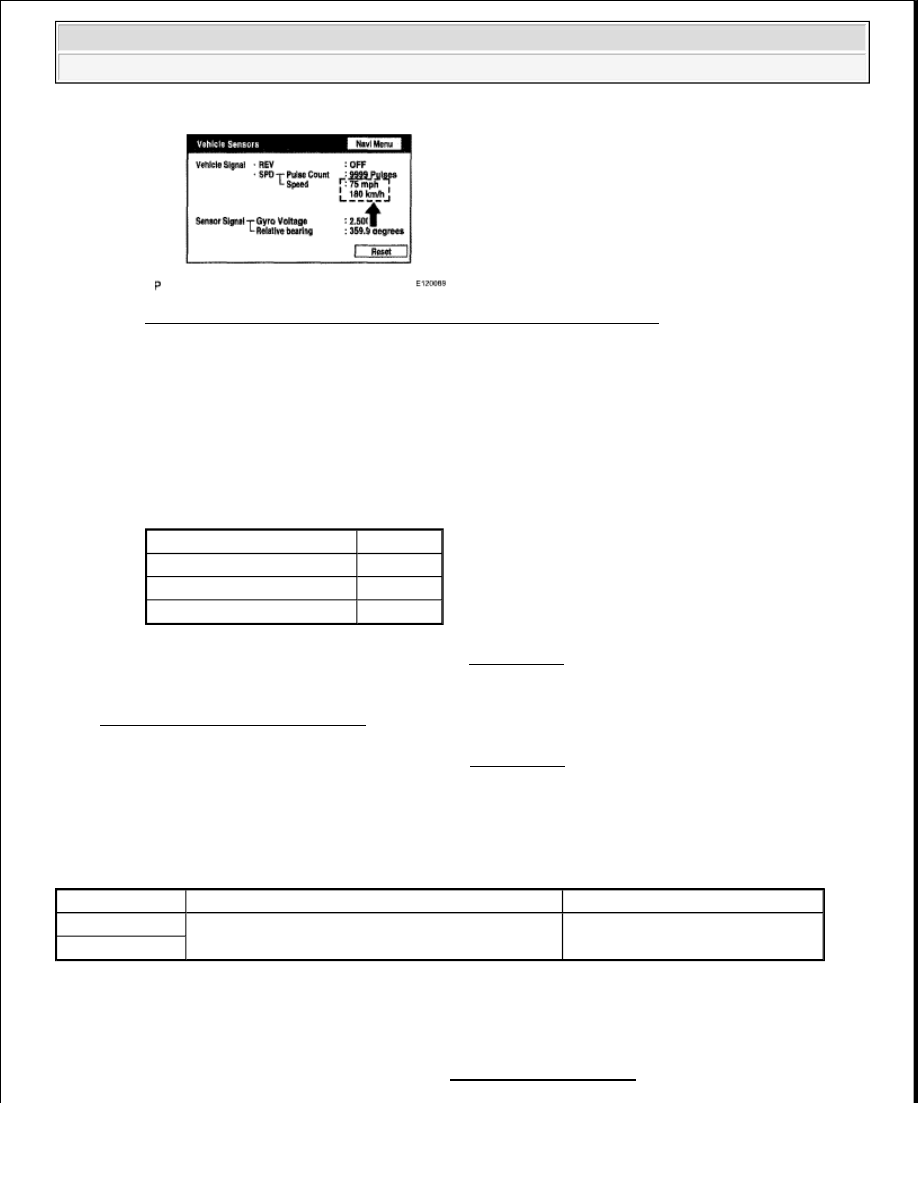

Fig. 98: Diagnostic Menu Screen Display - Navigation Check Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. While driving the vehicle, compare the "SPD" indicator to the reading on the speedometer. Check if

these readings are almost equal.

OK: The readings are almost equal.

Result

DTC RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

C: Go TO "SPEED SIGNAL DOES NOT CHANGE IN THE NAVIGATION CHECK MODE" IN
PROBLEM SYMPTOMS TABLE

A: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

DTC 58-44 PLAYER ERROR; DTC 80-44 PLAYER ERROR

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK / CLEAR ).

Result

Proceed to

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

DTC No.

DTC Detection Condition

Trouble Area

58-44

Map player error is detected.

Navigation receiver

80-44



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































1. CHECK NAVIGATION RECEIVER

a. Check if a disc can be inserted or ejected normally.

OK: A disc can be inserted or ejected normally.

Result

NAVIGATION RECEIVER RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: Go to next step

2. DTC CLEAR AND RECHECK

a. Clear the DTCs (see DTC CHECK / CLEAR ).

b. Recheck for DTCs and check if the same trouble occurs again.

OK: Same problem does not occur.

Result

DTC RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: END

DTC 58-45 HIGH TEMPERATURE; DTC 80-45 HIGH TEMPERATURE

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK / CLEAR ).

1. CHECK NAVIGATION RECEIVER

a. Park the vehicle in a cool place.

b. Check that the temperature of the navigation receiver has become sufficiently low, then start the

engine to verify the malfunction symptom.

OK: Same problem does not occur.

Result

NAVIGATION RECEIVER RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: END

DTC 5C-40 CAMERA PICTURE ERROR

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

WIRING DIAGRAM

DTC No.

DTC Detection Condition

Trouble Area

58-45

Temperature of map disc player is
high (over 80°C (176°F))

Navigation receiver

80-45

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

DTC No.

DTC Detection Condition

Trouble Area

5C-40

Synchronous signal from camera cannot be transmitted.



Harness and connector



Television camera



Navigation receiver



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra

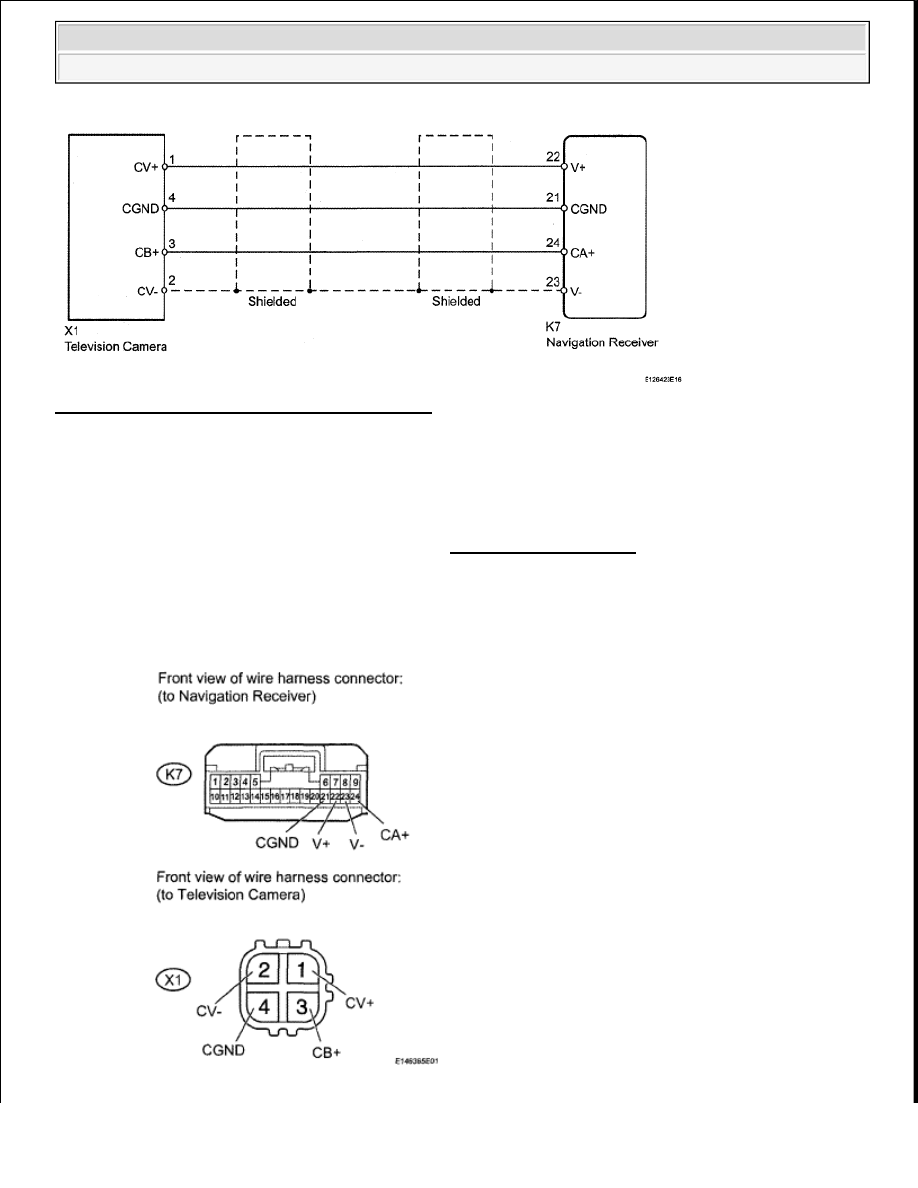

Fig. 99: Camera Picture Error - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK / CLEAR ).

1. CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER - TELEVISION

CAMERA)

a. Disconnect the K7 receiver connector.
