Toyota Tundra. Manual - part 433

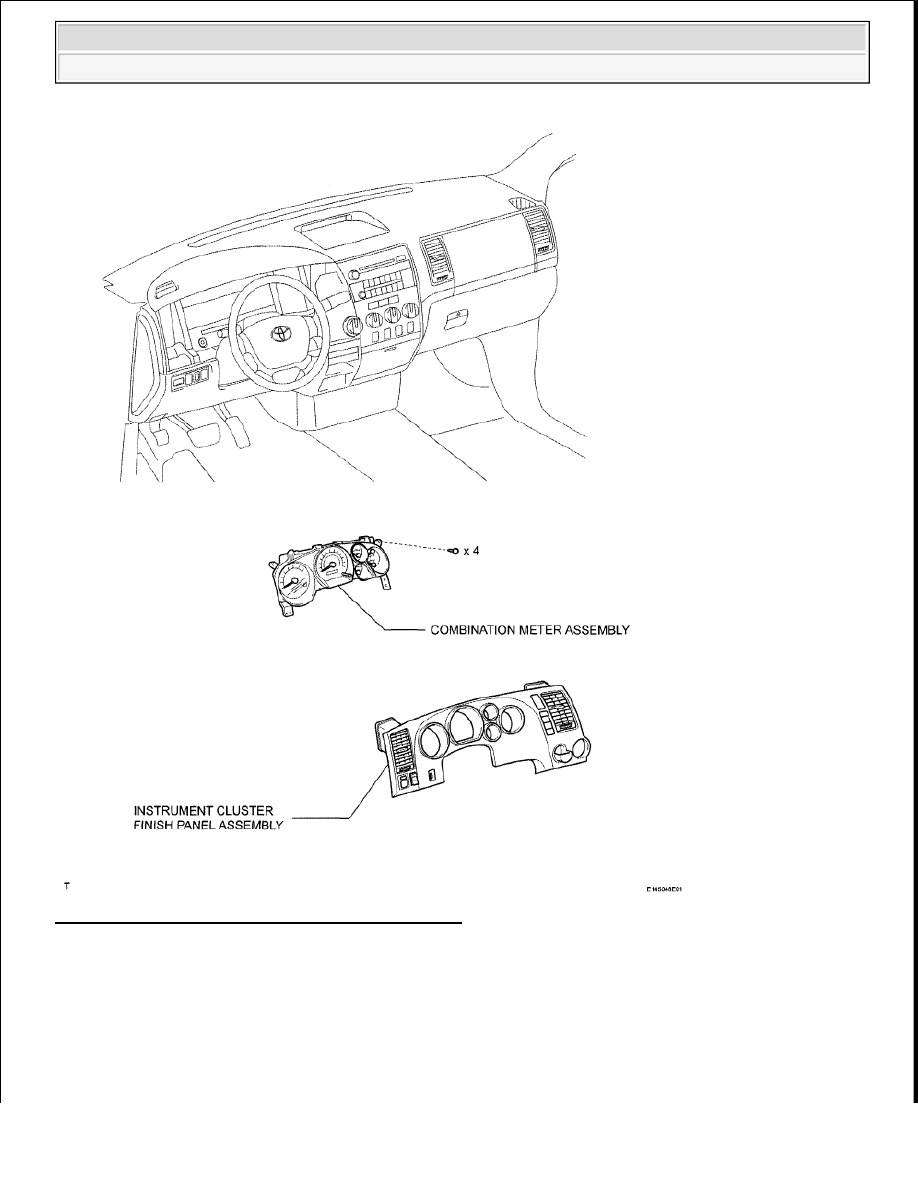

Fig. 60: Identifying Combination Meter Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



After the ignition switch is turned OFF, the navigation system



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra































2. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

a. Detach the 4 claws.

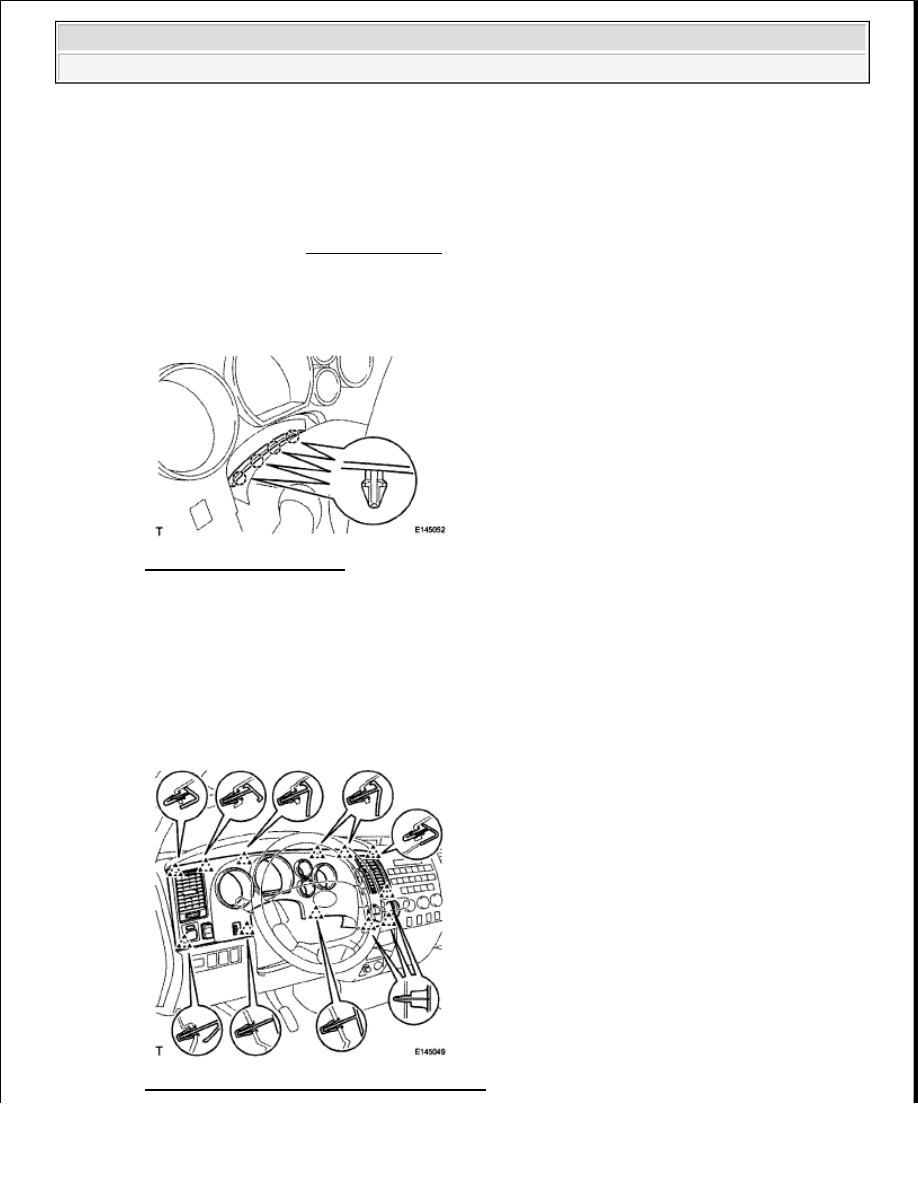

Fig. 61: Identifying Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Column Shift Type:

Move the shift lever to the S position.

c. Detach the 12 clips.

d. Disconnect the connectors and clamps.

Fig. 62: Identifying Connectors And Clamps

requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the wire harness from the slots, and then remove the finish panel.

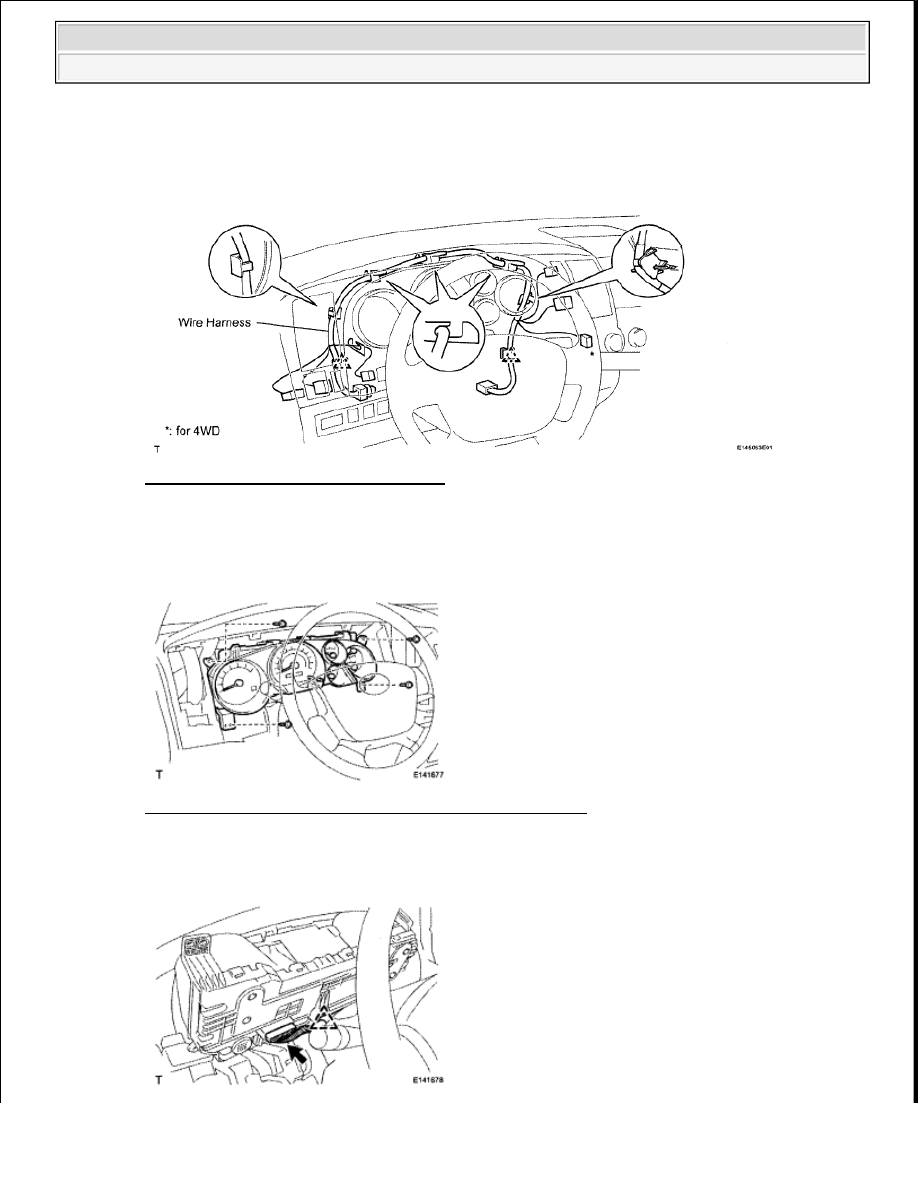

Fig. 63: Identifying Wire Harness Slots
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE COMBINATION METER ASSEMBLY

a. Remove the 4 screws.

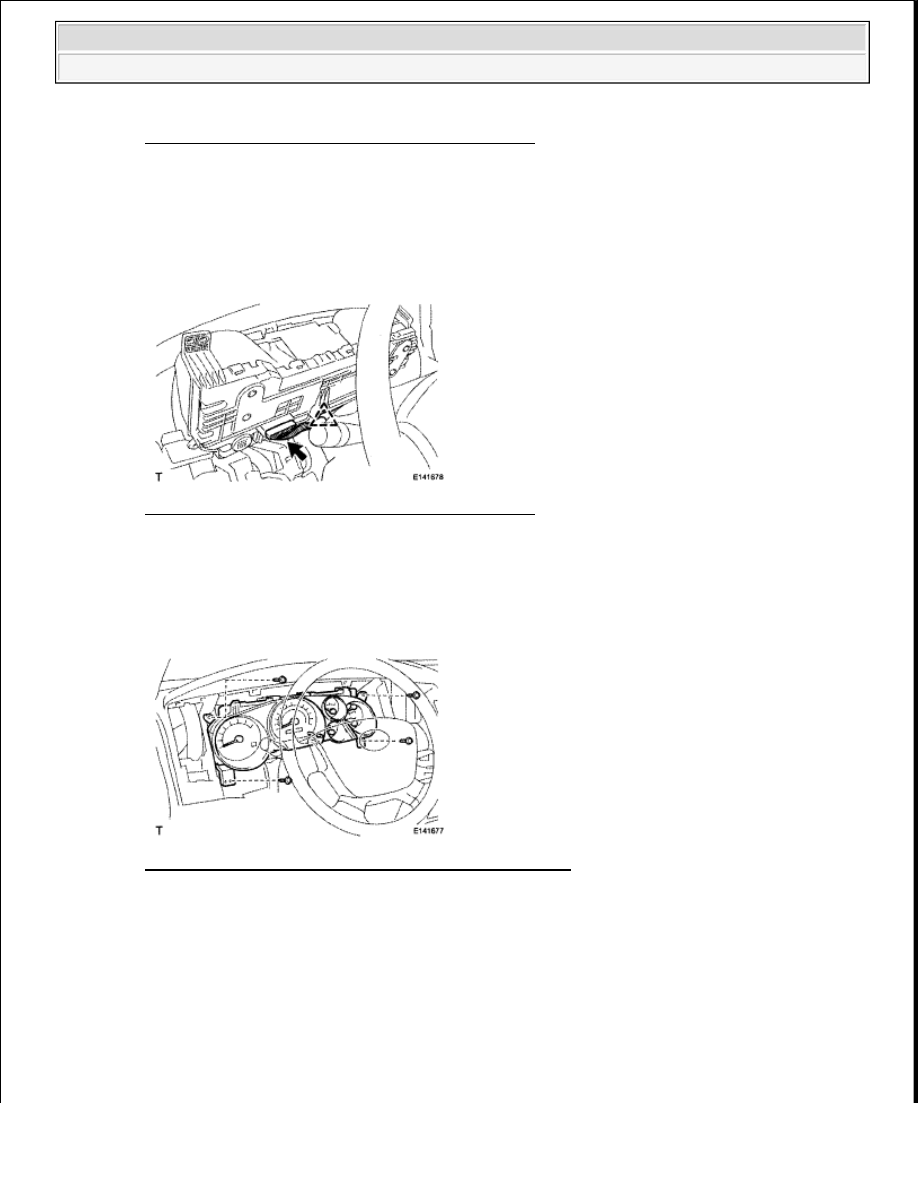

Fig. 64: Identifying Combination Meter Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the connector and clamp, and remove the combination meter.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra































Fig. 65: Identifying Combination Meter Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL COMBINATION METER ASSEMBLY

a. Connect the connector and clamp.

Fig. 66: Identifying Combination Meter Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the combination meter with the 4 screws.

2. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

a. Install the wire harness to the finish panel slots.

Fig. 67: Identifying Wire Harness To Finish Panel Slots
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connectors and clamps.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra
