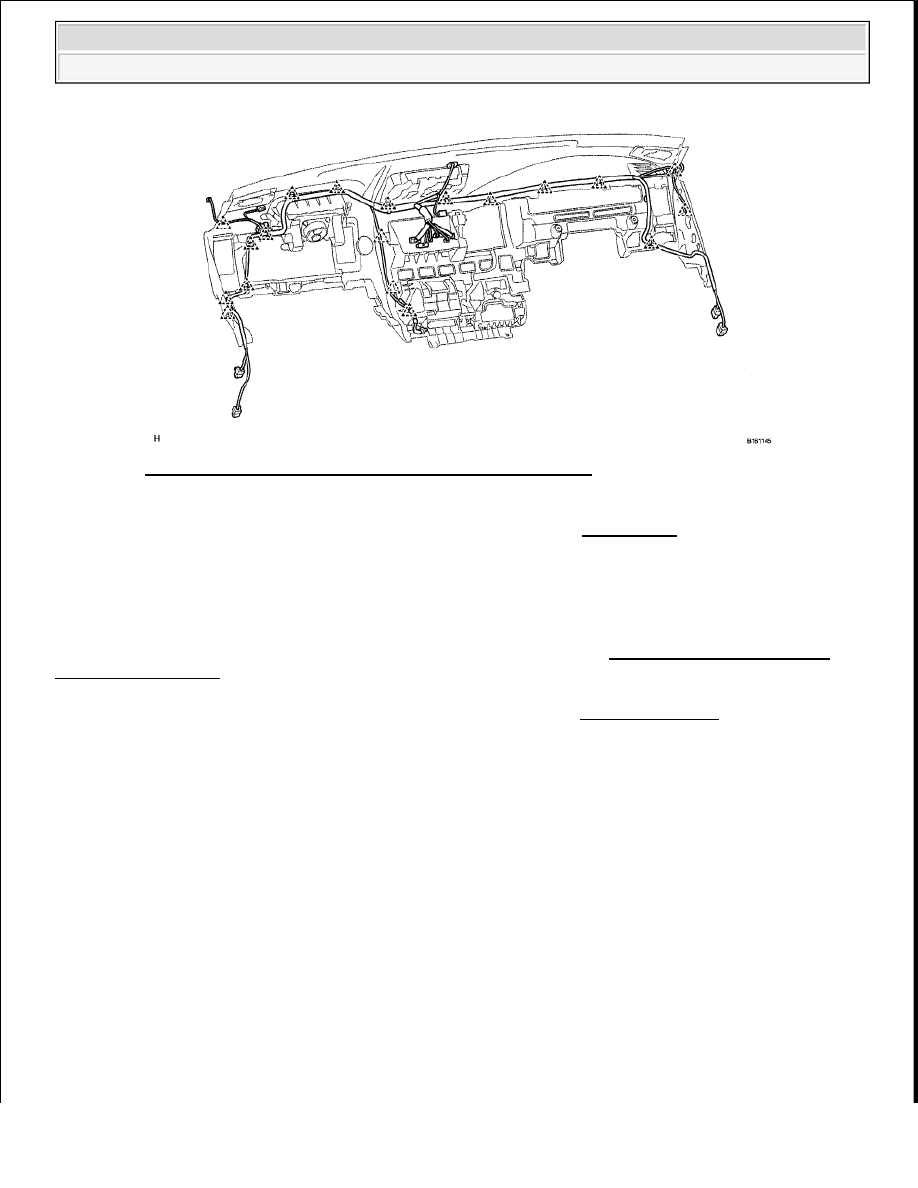

Fig. 124: Identifying No. 2 Instrument Panel Wire Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE FRONT PASSENGER AIRBAG ASSEMBLY (See REMOVAL )

REASSEMBLY

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL FRONT PASSENGER AIRBAG ASSEMBLY (See INSTALLATION )

2. INSTALL NO. 2 INSTRUMENT PANEL WIRE

a. Attach the wire to the clamps to install the wire to the instrument panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































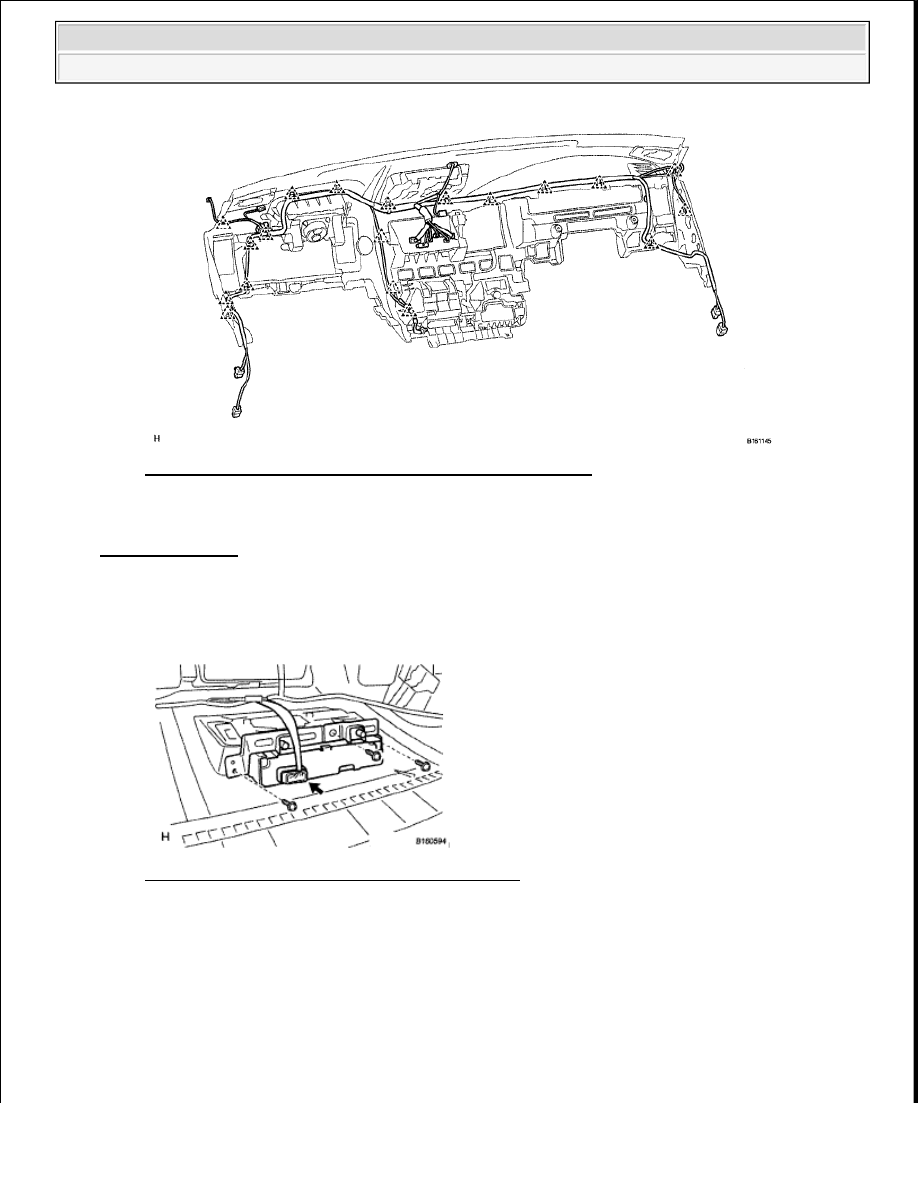

Fig. 125: Identifying No. 2 Instrument Panel Wire Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL NAVIGATION ANTENNA ASSEMBLY (w/ Navigation System) (See

INSTALLATION )

4. INSTALL ACCESSORY METER ASSEMBLY

a. Install the accessory meter with the 3 screws.

b. Connect the accessory meter connector.

Fig. 126: Identifying Accessory Meter Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY

a. Install the register with the 3 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































Fig. 127: Identifying No. 3 Instrument Panel Register Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL DEFROSTER NOZZLE ASSEMBLY

a. Install the nozzle with the 3 screws.

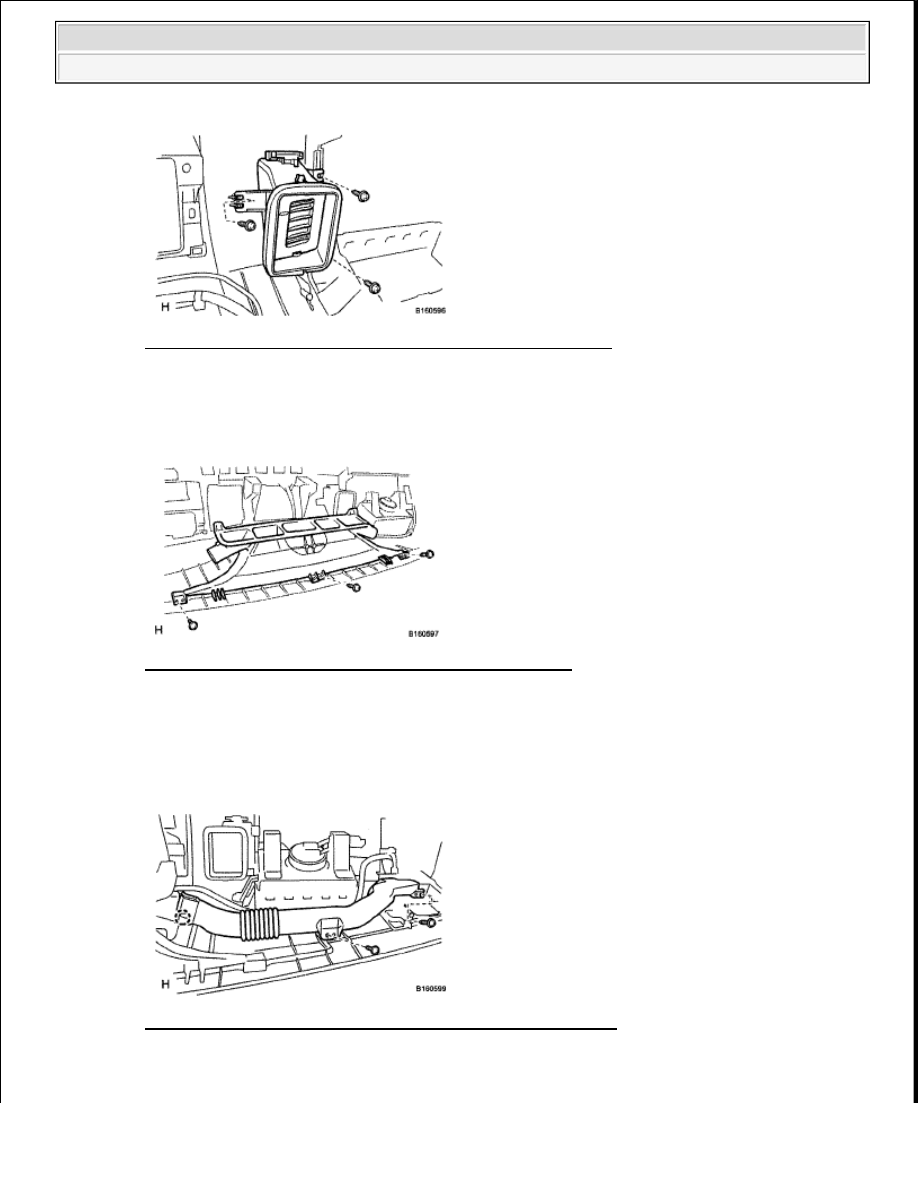

Fig. 128: Identifying Defroster Nozzle Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL NO. 2 SIDE DEFROSTER NOZZLE DUCT

a. Attach the claw to install the duct.

b. Install the 2 screws.

Fig. 129: Identifying No. 2 Side Defroster Nozzle Duct Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL NO. 4 INSTRUMENT PANEL REGISTER ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































a. Install the register with the 3 screws.

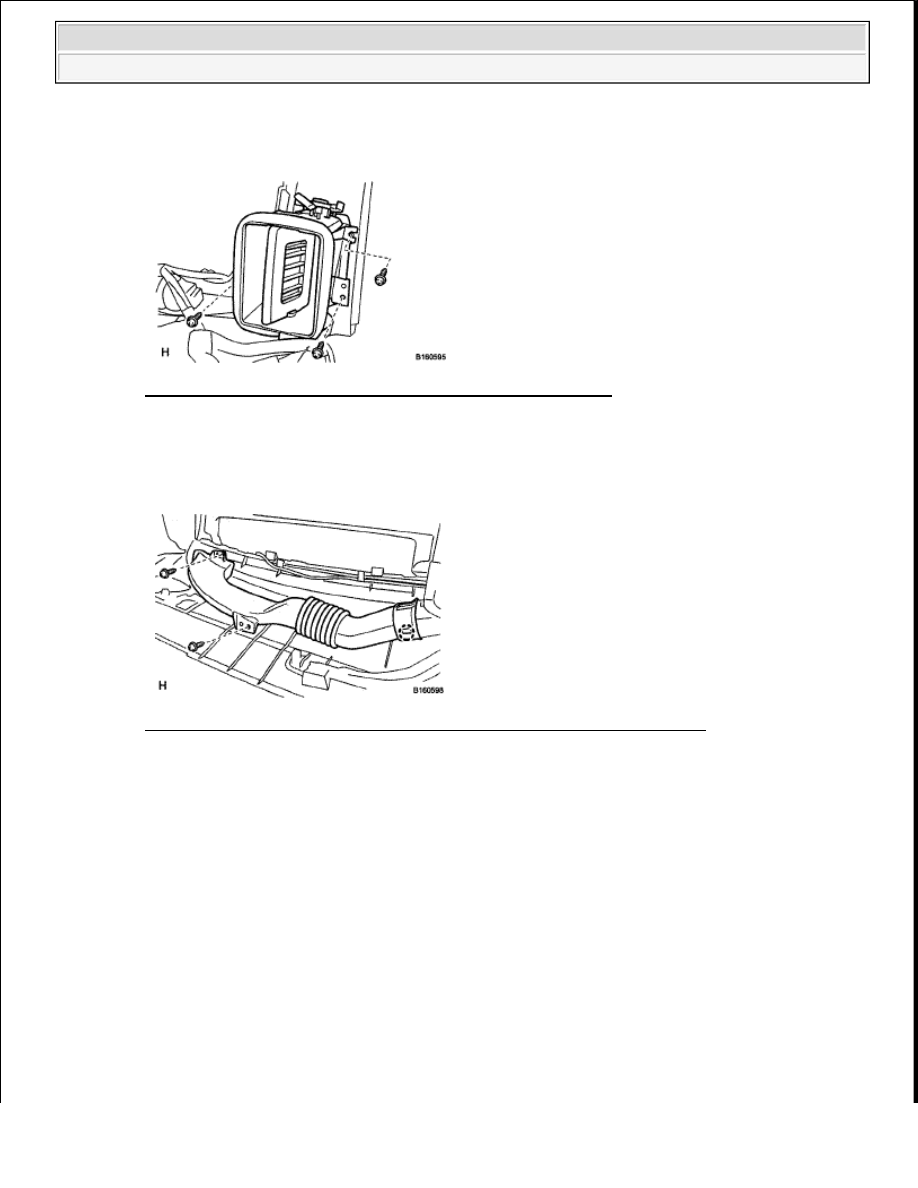

Fig. 130: Identifying No. 4 Instrument Panel Register Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL NO. 1 SIDE DEFROSTER NOZZLE DUCT

a. Attach the claw to install the duct.

Fig. 131: Identifying No. 1 Side Defroster Nozzle Duct Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 screws.

10. INSTALL NO. 1 HEATER TO REGISTER DUCT WITH NO. 2 HEATER TO REGISTER DUCT

a. Install the duct with the 5 screws.
