HINT:

Tape the screwdriver tip before use.

47. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY LH (See REMOVAL )

48. REMOVE NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

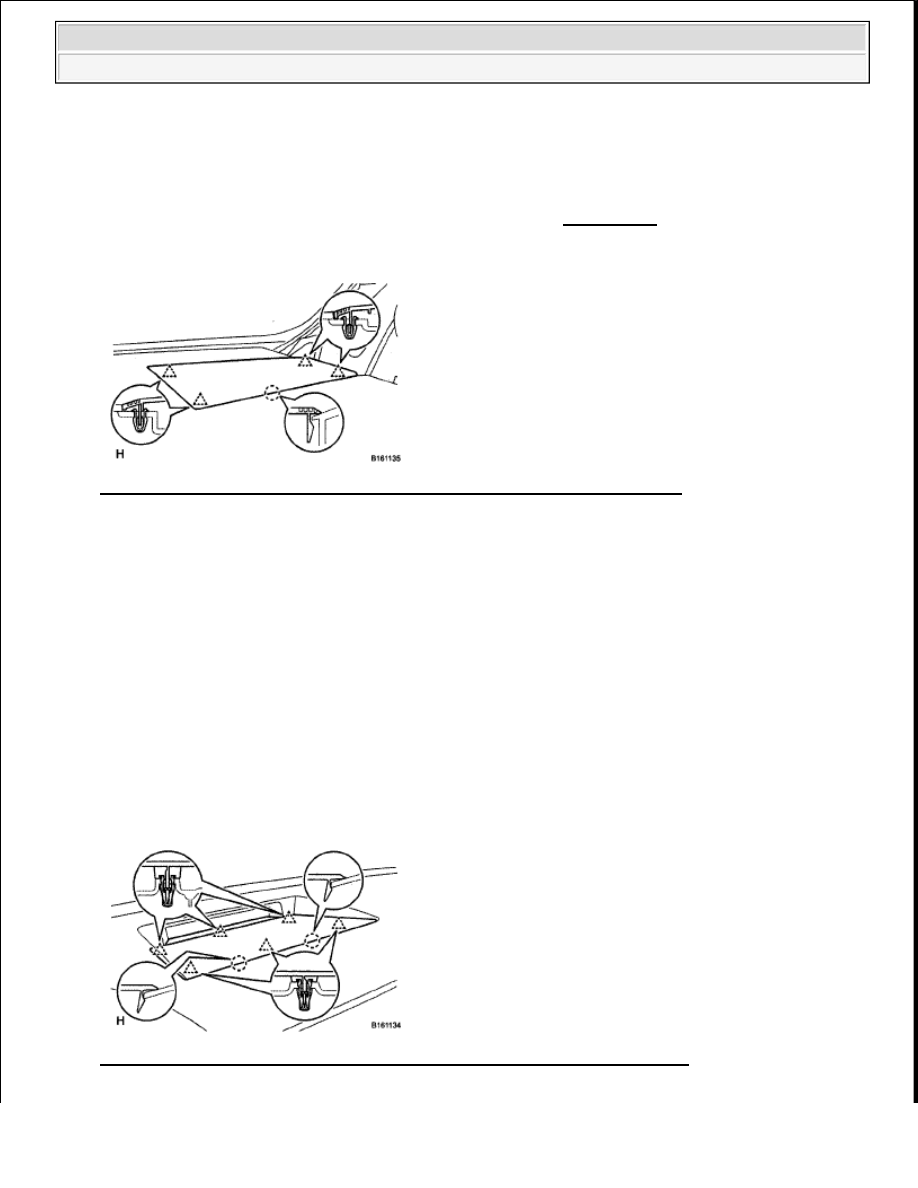

Fig. 109: Identifying No. 2 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Using a screwdriver, detach the 4 clips and claw, and remove the speaker panel.

HINT:

Tape the screwdriver tip before use.

49. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY RH

a. Remove the 2 bolts.

b. Remove the speaker and disconnect the connector.

50. REMOVE NO. 3 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

Fig. 110: Identifying No. 3 Instrument Panel Speaker Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not touch the cone part of the speaker.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































a. Using a screwdriver, detach the 6 clips and 2 claws, and remove the speaker panel.

HINT:

Tape the screwdriver tip before use.

51. REMOVE FRONT NO. 4 SPEAKER ASSEMBLY (for 10 Speaker Models) (See INSPECTION )

52. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT

a. Remove the 4 bolts.

Fig. 111: Identifying No. 1 Instrument Panel Safety Pad Clamps And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 2 claws.

c. Remove the safety pad and then disconnect the connector.

53. REMOVE INSTRUMENT PANEL SUB-ASSEMBLY

a. Detach the connectors from the clamps and disconnect the connectors.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































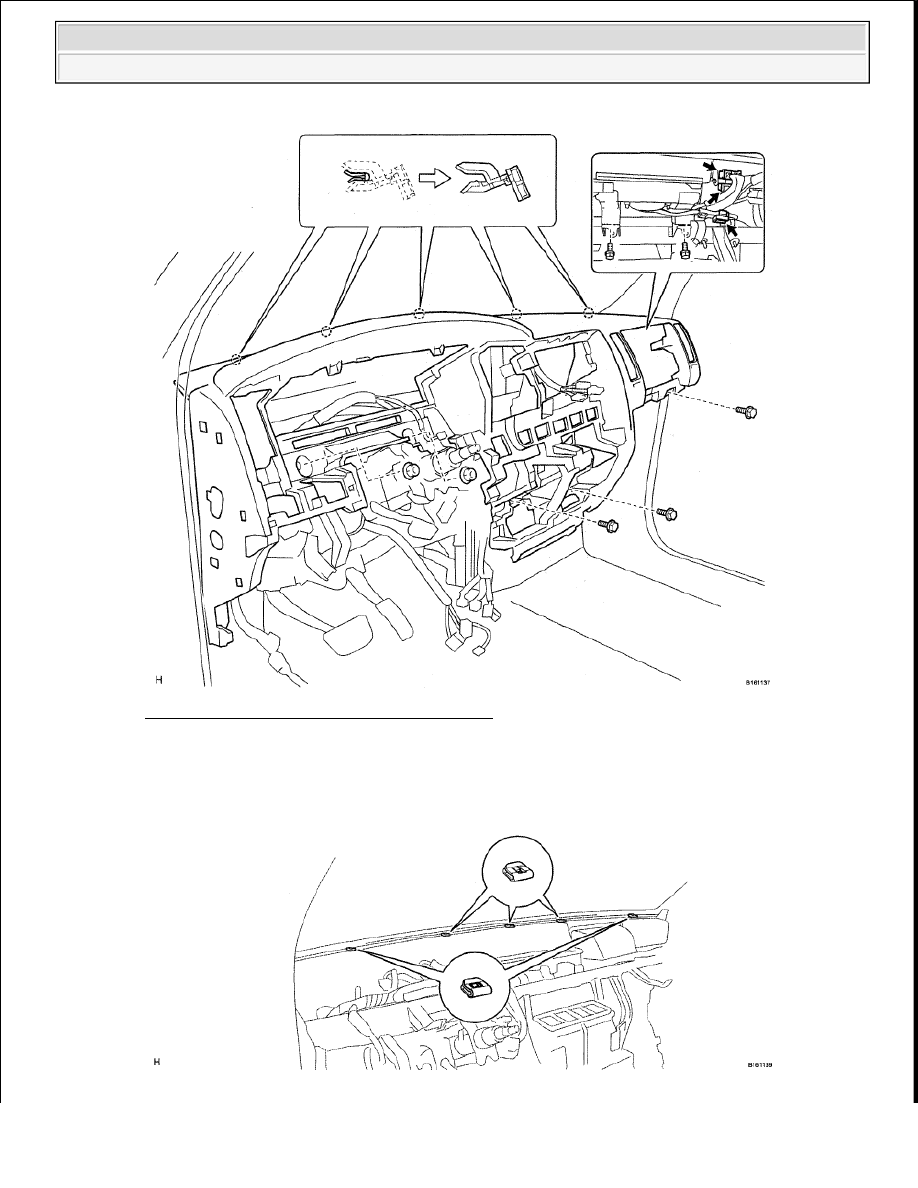

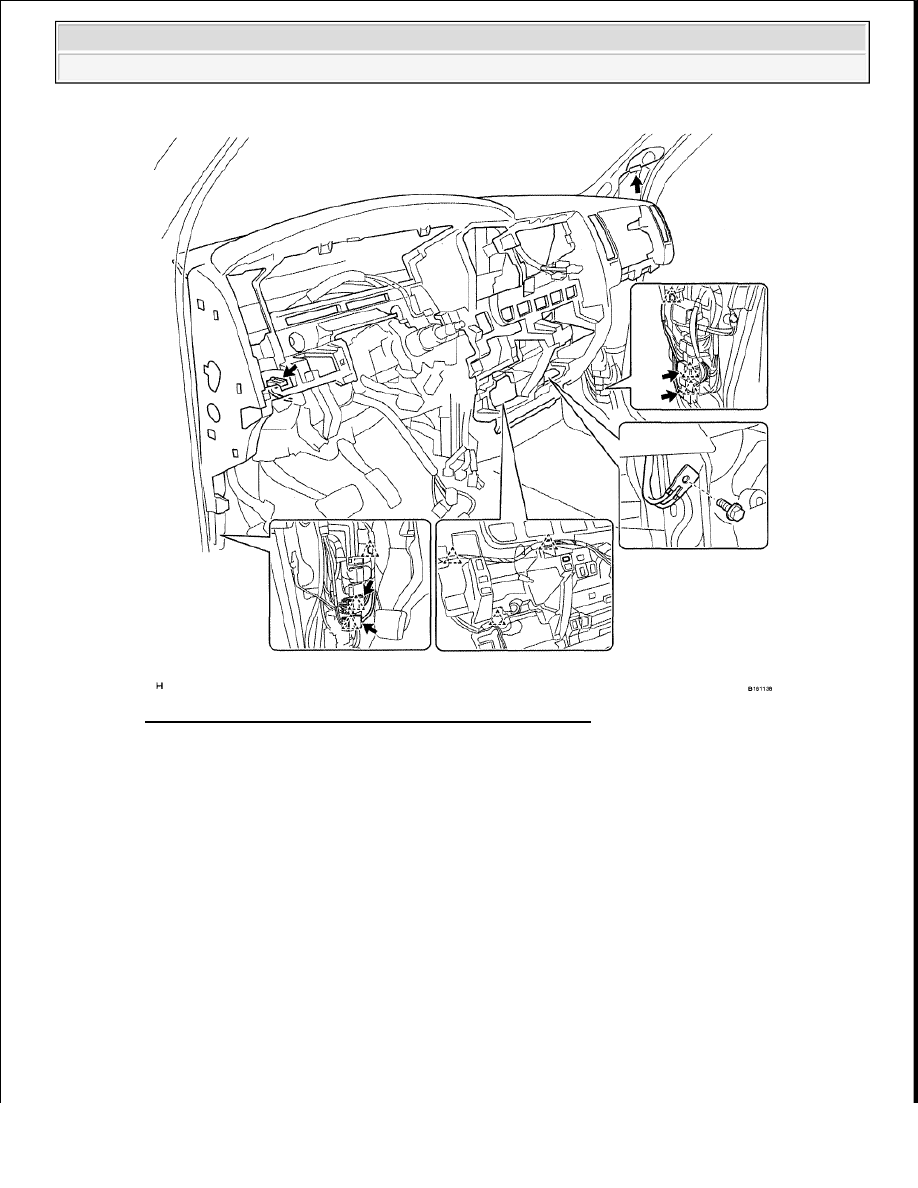

Fig. 112: Locating Instrument Panel Bolt And Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and wire harness.

c. Remove the 2 passenger airbag bolts.

d. Remove the 3 bolts and 2 nuts.

e. Detach the 5 claws and remove the instrument panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































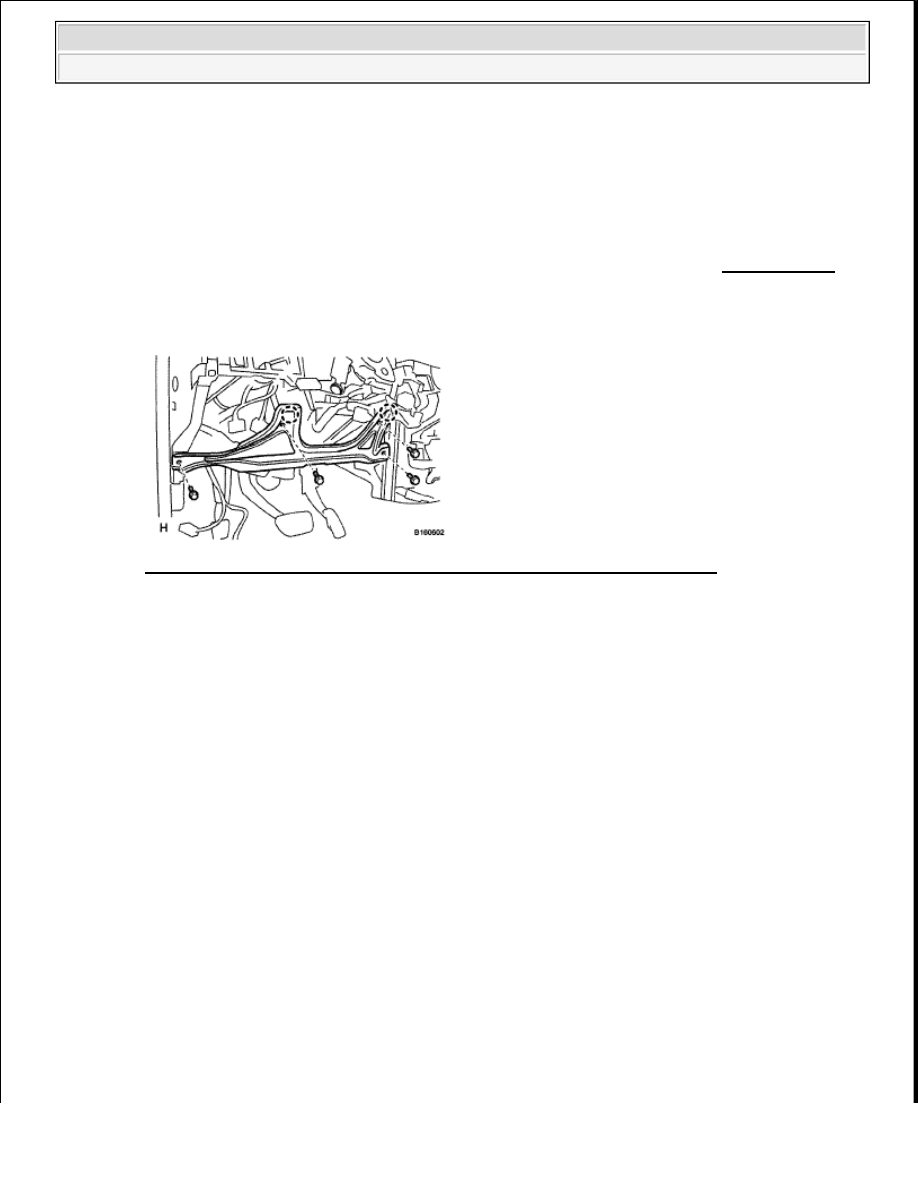

Fig. 113: Identifying Instrument Panel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

54. REMOVE NO. 3 INSTRUMENT PANEL STAY

a. Detach the 5 claws and remove the 5 stays.
