Toyota Tundra. Manual - part 386

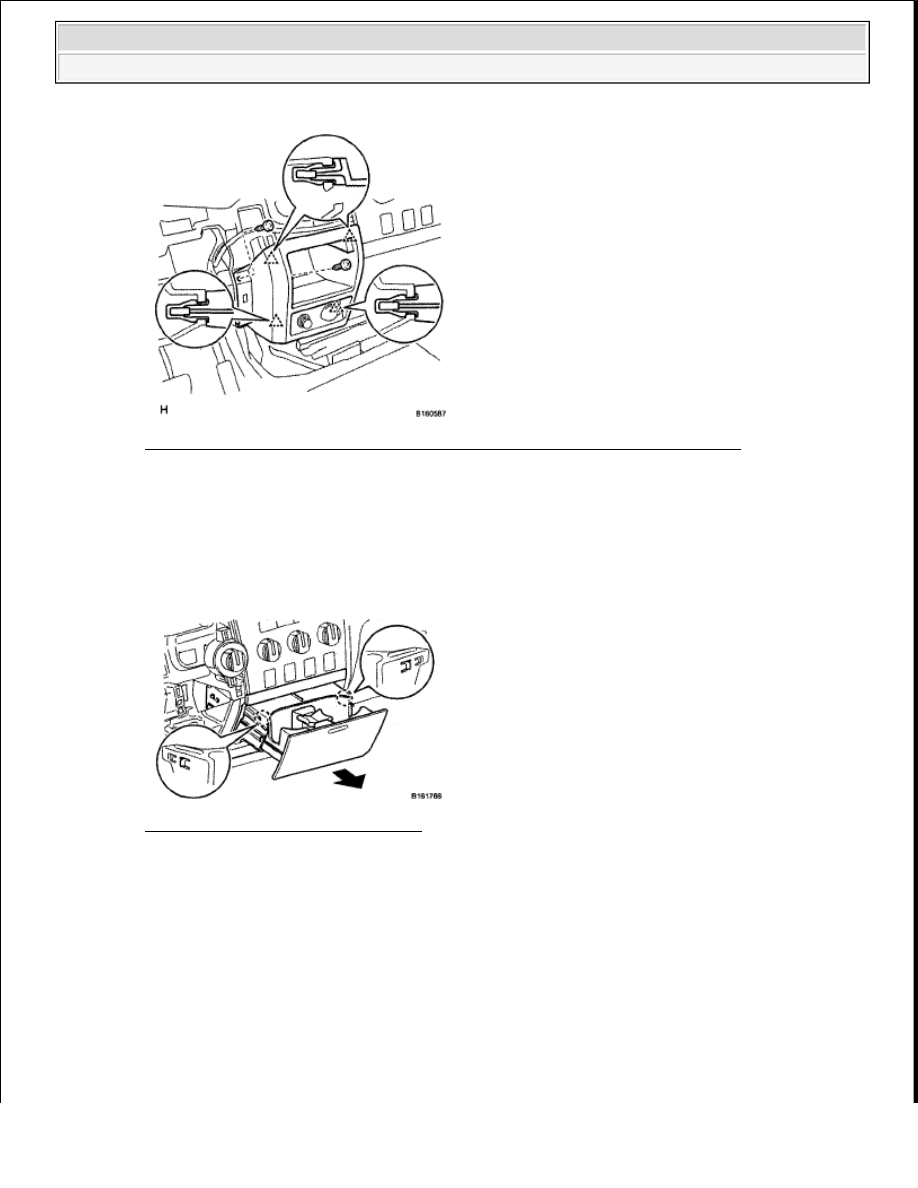

Fig. 17: Identifying Lower Instrument Cluster Finish Panel Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 4 clips.

c. Remove the finish panel and then disconnect the connectors.

25. REMOVE INSTRUMENT PANEL CUP HOLDER ASSEMBLY

a. Detach the 2 claws and remove the door box.

Fig. 18: Identifying Door Box Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































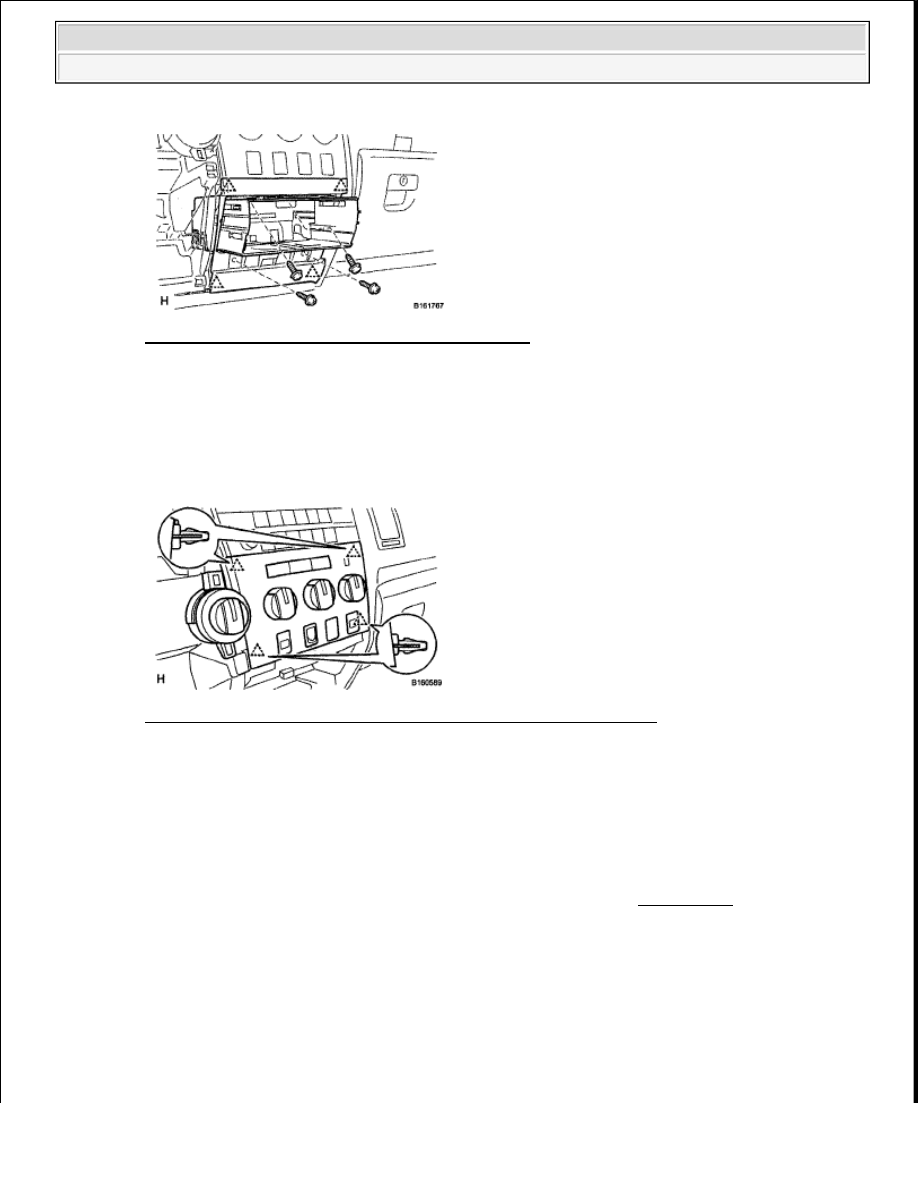

Fig. 19: Identifying Cup Holder Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 4 clips and remove the cup holder.

26. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System)

a. Detach the 4 clips.

Fig. 20: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the panel and then disconnect the connectors.

27. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System)

a. Detach the 4 clips.

b. Remove the panel and then disconnect the connectors.

28. REMOVE RADIO RECEIVER ASSEMBLY WITH BRACKET (See REMOVAL )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































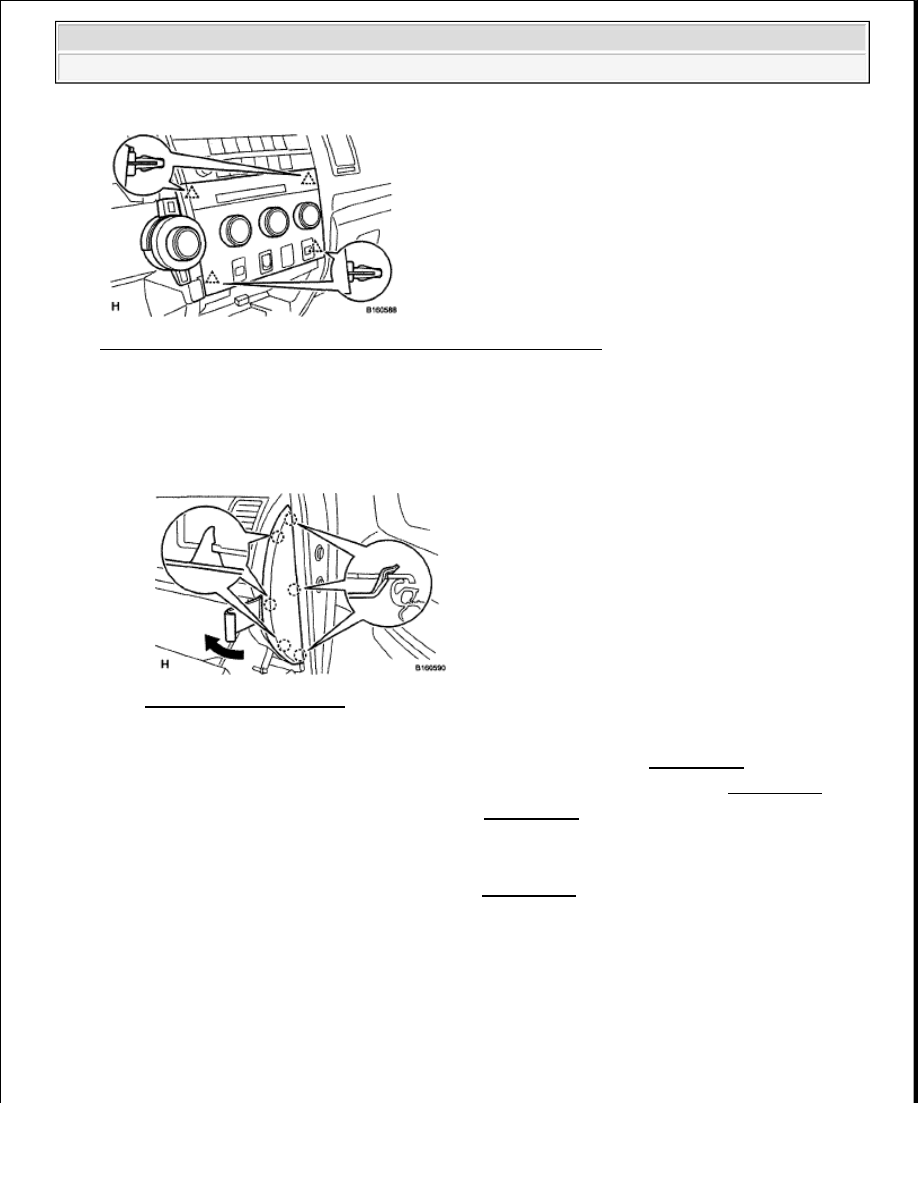

Fig. 21: Identifying Radio Receiver Assembly With Bracket Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE NAVIGATION RECEIVER ASSEMBLY WITH BRACKET (w/ Navigation System)

30. REMOVE INSTRUMENT SIDE PANEL RH

a. Using a molding remover, detach the 6 claws and remove the side panel.

Fig. 22: Identifying Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. REMOVE FRONT DOOR SCUFF PLATE RH (for Regular Cab) (See REMOVAL )

32. REMOVE FRONT DOOR SCUFF PLATE RH (for Double Cab, CrewMax) (See REMOVAL )

33. REMOVE COWL SIDE TRIM BOARD RH (See REMOVAL )

34. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Regular Cab)

35. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Double Cab, CrewMax)

36. REMOVE FRONT PILLAR GARNISH RH (See REMOVAL )

37. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

a. Remove the bolt.

b. Remove the 3 screws.

c. Detach the 3 claws and remove the finish panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































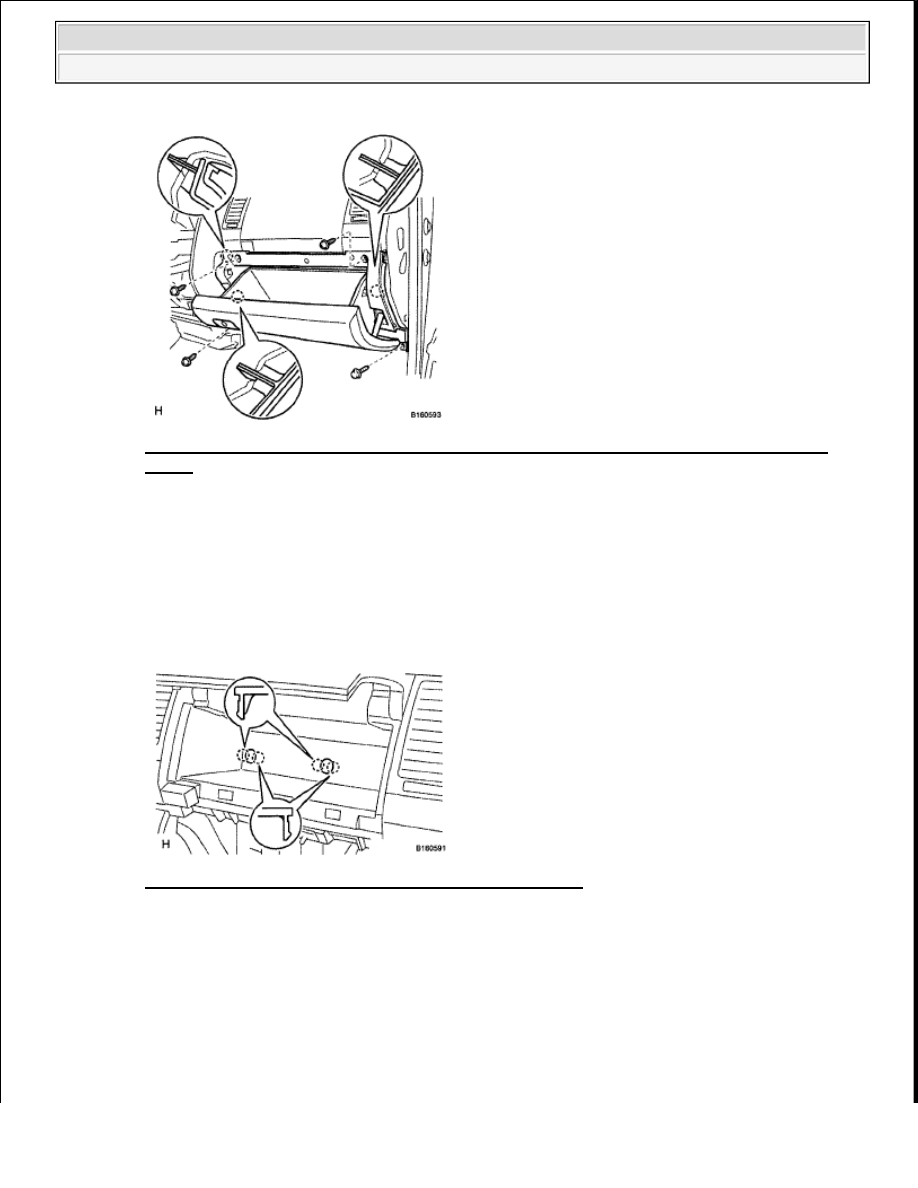

Fig. 23: Identifying Lower Instrument Panel Finish Panel Sub-Assembly RH Screws And
Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38. REMOVE NO. 2 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY

a. Using a screwdriver, detach the 4 claws to remove the 2 instrument panel hole covers.

HINT:

Tape the screwdriver tip before use.

Fig. 24: Identifying Instrument Panel Hole Covers Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 6 screws and box door.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra
