This test can be conducted when the vehicle speed is 50 km/h (31 MPH) or less.



The 4th to 5th and 5th to 6th up-shifts must be performed with the accelerator pedal released.



The 6th to 5th and 5th to 4th down-shifts must be performed with the accelerator pedal
released.



Do not operate the accelerator pedal for at least 2 seconds after shifting and do not shift
successively.



The shift position commanded by the ECM is shown in the Data List display on the
Techstream.

f. Compare the ECM gear shift command and the actual gear position.

OK: Gear position changes in accordance with the Techstream command.

Result

RESULT REFERENCE TABLE

B: Go to step 5

C: Go to step 6

D: Go to step 7

E: Go to step 9

A: Go to next step.

4. INSPECT SHIFT SOLENOID VALVE S1

System Condition

ECM Gear Shift Command

Proceed to

1st 2nd 3rd 4th 5th 6th

Malfunction

Shift solenoid S1

Stuck ON*1 2nd 2nd 3rd 4th 5th 6th

A

Stuck OFF 1st 1st 3rd 4th 5th N*2

Shift solenoid S2

Stuck ON

1st 2nd 2nd 4th 6th 6th

B

Stuck OFF 3rd 3rd 3rd 4th 5th 5th

Shift solenoid S3

Stuck ON

1st 2nd 3rd 3rd N*2 N*2

C

Stuck OFF 3rd 4th 4th 4th 5th 6th

Shift solenoid S4

Stuck ON*3 1st 2nd 3rd 4th 5th 6th

D

Stuck OFF 1st 2nd 3rd 4th 4th 4th

Normal

1st 2nd 3rd 4th 5th 6th

E

HINT:



*1: When shift solenoid S1 is stuck ON, the vehicle cannot drive in reverse.



*2: Neutral



*3: When shift solenoid S4 is stuck ON, gear shifting is normal.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































a. Remove shift solenoid valve S1.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

c. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

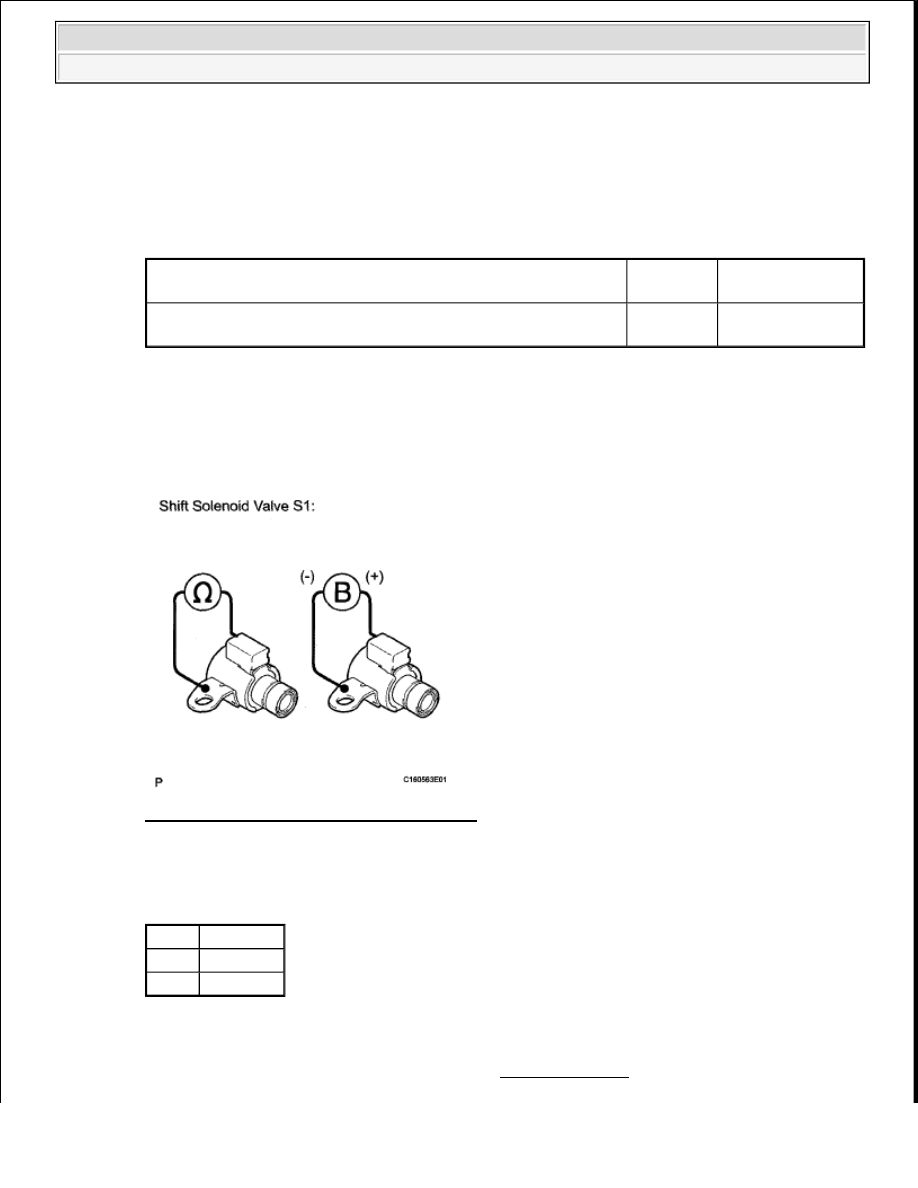

Fig. 77: Identifying Shift Solenoid Valve S1
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT REFERENCE TABLE

B: Go to step 10

A: REPLACE SHIFT SOLENOID VALVE S1 (See DISASSEMBLY )

Tester Connection

Condition

Specified

Condition

Shift solenoid valve S1 connector terminal - Shift solenoid valve
S1 body

20°C (68°

F)

11 to 15 ohms

Result Proceed to

NG

A

OK

B



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































5. INSPECT SHIFT SOLENOID VALVE S2

a. Remove shift solenoid valve S2.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

c. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

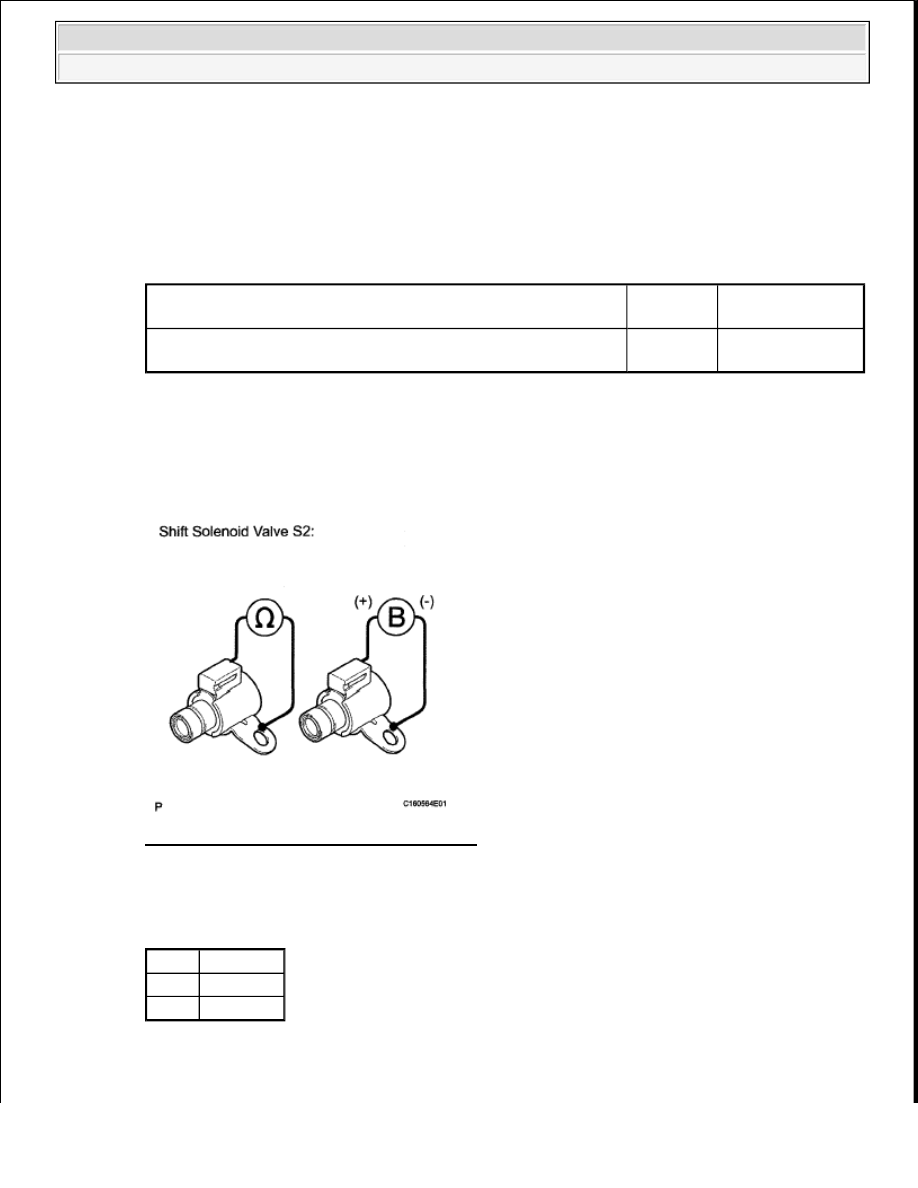

Fig. 78: Identifying Shift Solenoid Valve S2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT REFERENCE TABLE

B: Go to step 10

Tester Connection

Condition

Specified

Condition

Shift solenoid valve S2 connector terminal - Shift solenoid valve
S2 body

20°C (68°

F)

11 to 15 ohms

Result Proceed to

NG

A

OK

B



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































A: REPLACE SHIFT SOLENOID VALVE S2 (See DISASSEMBLY )

6. INSPECT SHIFT SOLENOID VALVE S3

a. Remove shift solenoid valve S3.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

c. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

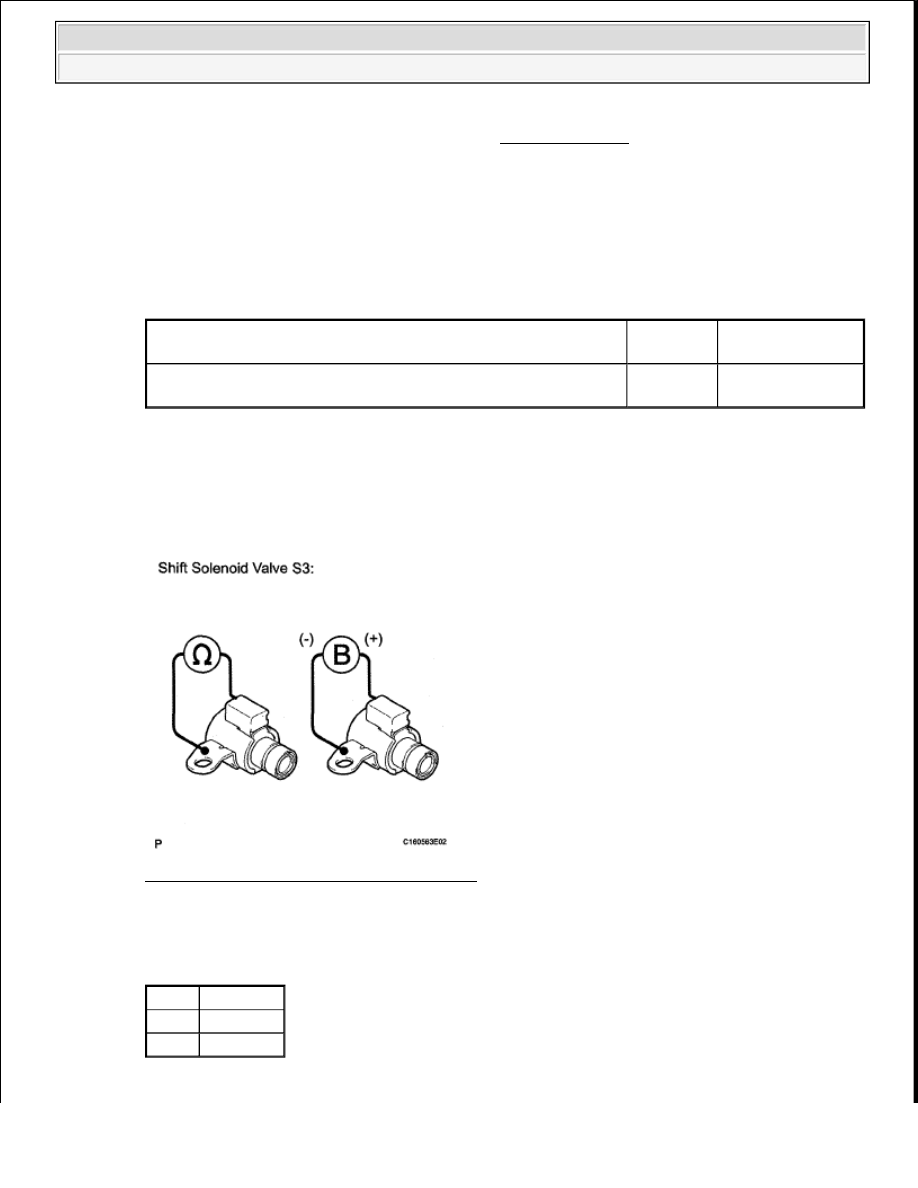

Fig. 79: Identifying Shift Solenoid Valve S3
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT REFERENCE TABLE

Tester Connection

Condition

Specified

Condition

Shift solenoid valve S3 connector terminal - Shift solenoid valve
S3 body

20°C (68°

F)

11 to 15 ohms

Result Proceed to

NG

A

OK

B
