ON malfunction (C)

TYPICAL MALFUNCTION THRESHOLDS TABLE

ON malfunction (D)

TYPICAL MALFUNCTION THRESHOLDS TABLE

ON malfunction (E)

TYPICAL MALFUNCTION THRESHOLDS TABLE

ON malfunction (F)

TYPICAL MALFUNCTION THRESHOLDS TABLE

ON malfunction (G)

TYPICAL MALFUNCTION THRESHOLDS TABLE

ON malfunction (H)

TYPICAL MALFUNCTION THRESHOLDS TABLE

INSPECTION PROCEDURE

1. CHECK DTC OUTPUT (IN ADDITION TO DTCS P0894 AND P2714)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON.

c. Turn the Techstream on.

d. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes.

e. Read the DTCs using the Techstream.

Result

RESULT REFERENCE TABLE

Shift solenoid valve S1 OFF malfunction

Detected

Shift solenoid valve S2 OFF malfunction

Detected

Shift solenoid valve S3 ON malfunction

Detected

Shift solenoid valve S4 OFF malfunction

Detected

1-2 shift valve malfunction

Detected

Sequence valve malfunction

Detected

Shift solenoid valve SL2 ON malfunction

Detected



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































HINT:

If any other codes besides P0894 and P2714 are output, perform troubleshooting for those DTCs
first.

B: GO TO DTC TABLE (See DIAGNOSTIC TROUBLE CODE TABLE )

A: Go to next step.

2. PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be
operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests
early in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

a. Remove the test plug on the transmission case center right side and connect SST.

SST 09992-00095 (09992-00231, 09992-00271)

Result

Proceed to



Only P0894 is output



Only P0894 and P2714 are output

A

P0894, P2714 and other DTCs are output

B

NOTE:



Perform the test at the normal operating ATF temperature: 50 to 80°C
(122 to 176°F).



Be careful to prevent SST's hose from interfering with the exhaust
pipe.



Perform the test with the A/C OFF.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































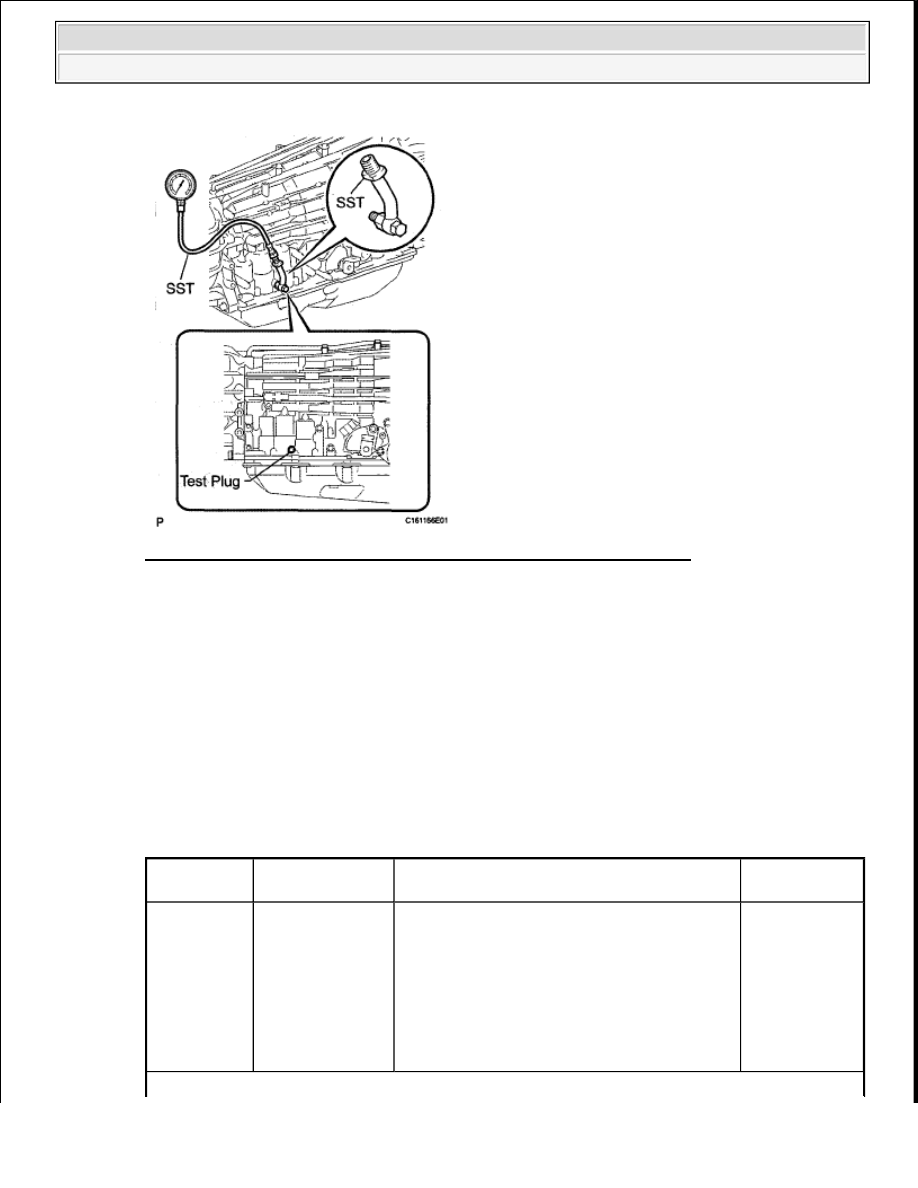

Fig. 76: Identifying Test Plug On Transmission Case Center Right Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the Techstream to the DLC3.

c. Start the engine and warm it up.

d. Measure the line pressure with SST.

e. Turn the Techstream on.

f. Enter the following menus: Powertrain/Engine and ECT/Active Test.

g. According to the display on the Techstream, perform the Active Test.

h. Measure the line pressure.

Engine and ECT:

ACTIVE TEST TABLE

Tester

Display

Test Part

Control Range

Diagnostic

Note

Activate the

Solenoid

(SLT)*

Operate shift
solenoid SLT and
raise line pressure

ON or OFF
HINT:



OFF: Line pressure up (when Active
Test "Activate the Solenoid (SLT)" is
performed, ECM commands SLT
solenoid to turn OFF)



ON: No action (normal operation)

[Vehicle
Condition]



Vehicle
stopped



Engine
idling

HINT:



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































OK: The line pressure changes as specified when performing the Active Test.

NG: Go to step 9

OK: Go to next step.

3. PERFORM ACTIVE TEST USING TECHSTREAM (RUNNING TEST)

a. Connect the Techstream to the DLC3.

b. Clear the DTC (see DTC CHECK/CLEAR ).

c. Warm up the engine.

d. Enter the following menus: Powertrain/Engine and ECT/Active Test.

e. According to the display on the Techstream, perform the Active Test.

HINT:

While driving, the shift position can be forcibly changed with the Techstream.

Engine and ECT:

ACTIVE TEST TABLE

HINT:

*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes
by connecting SST to the automatic transmission, which is used in HYDRAULIC TEST as well.
Note that the pressure values in the Active Test and Hydraulic Test are different.

CAUTION: This test should always be performed with at least 2 people.

NOTE:



Perform the test at the normal operating ATF temperature: 50 to 80°C
(122 to 176°F).



Perform the test with the A/C turned off.

Tester

Display

Test Part

Control Range

Diagnostic Note

Control the

Shift Position

Operate shift solenoid
valve and set each shift
position



Press "-->"
button: Shift
up



Press "<--"
button: Shift
down

Possible to check operation of shift
solenoid valves [Vehicle Condition] 50
km/h (31 MPH) or less
