2. REMOVE FRONT SHOCK ABSORBER WITH COIL SPRING LH

a. Remove the nut and bolt from the shock absorber lower side.

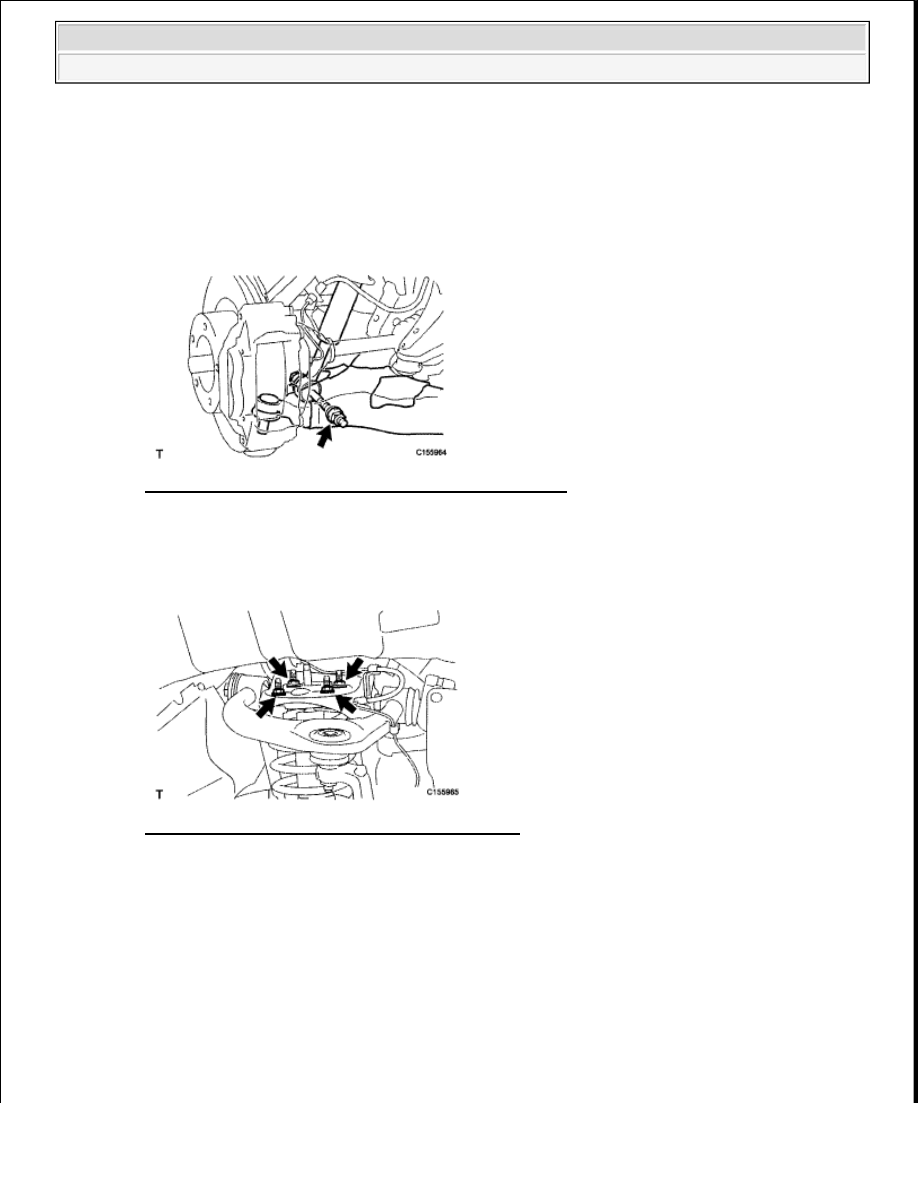

Fig. 12: Locating Shock Absorber Lower Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 nuts.

c. Remove the bolt (lower side) and shock absorber with coil spring.

Fig. 13: Locating Shock Absorber Bolt And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE FRONT SUPPORT TO FRONT SHOCK ABSORBER NUT

a. Using SST, compress the coil spring.

SST 09727-30021 (09727-00010,09727-00021, 09727-00031)

NOTE:

To prevent the shock absorber with coil spring from falling, leave the
bolt inserted.

NOTE:



Make sure that the suspension support is free from the coil
spring.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































b. Remove the front support to front shock absorber nut.

2. REMOVE FRONT SUSPENSION SUPPORT SUB-ASSEMBLY LH

a. Remove the suspension support, 2 retainers and 2 cushions from the shock absorber rod.

Fig. 15: Removing Suspension Support, Retainers And Cushions
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE FRONT COIL SPRING LH

a. Remove the coil spring from the shock absorber.

INSPECTION

1. INSPECT FRONT SHOCK ABSORBER ASSEMBLY LH

a. Compress and extend the shock absorber rod 4 times or more. Check that there is no abnormal



Do not compress the coil spring more than necessary.



Do not use an impact wrench. It will damage SST.



Do not place yourself over the top of the shock absorber.

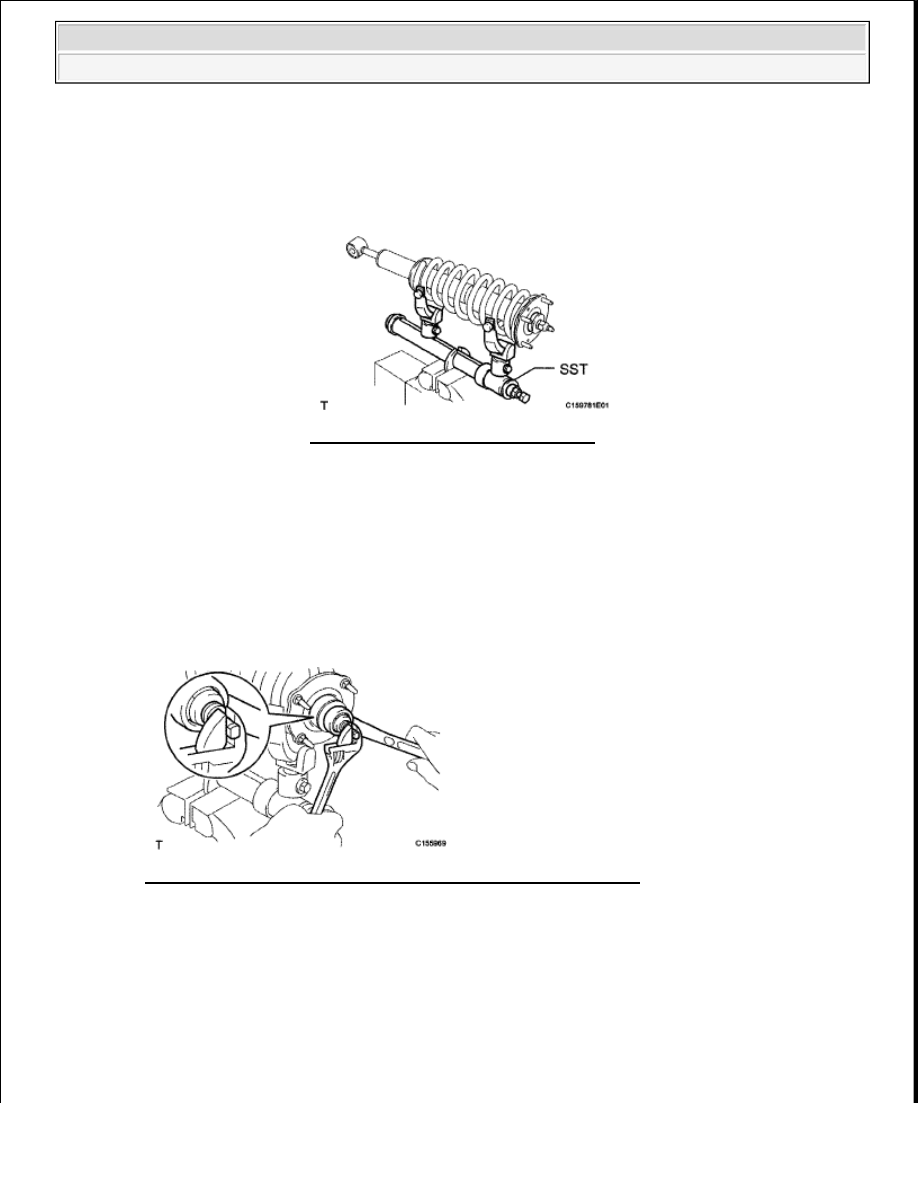

Fig. 14: Compressing Coil Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: Be careful as the coil spring may spring upward and cause an

injury.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































resistance or unusual sound during the operation. If there is any abnormality, replace the shock
absorber assembly with a new one.

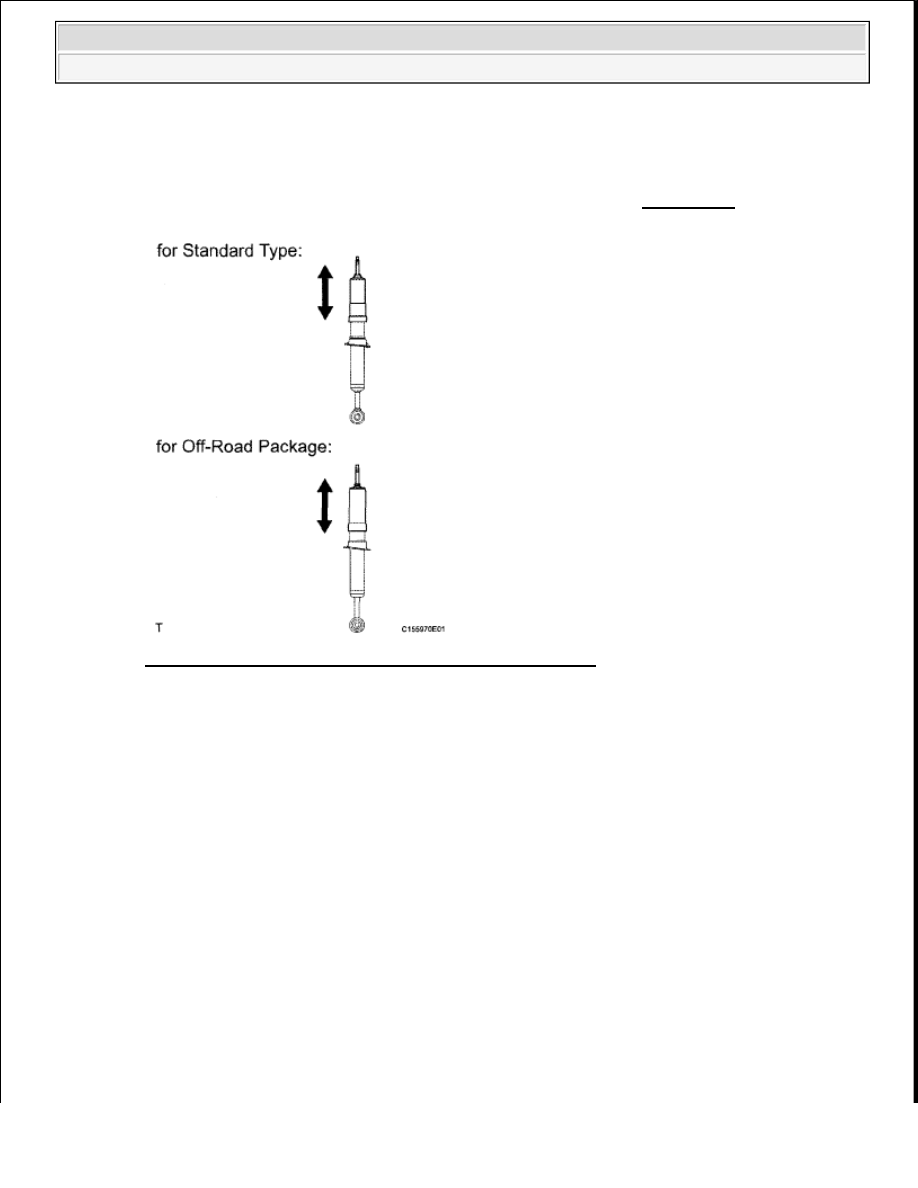

Fig. 16: Compressing And Extending Shock Absorber Rod
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL FRONT COIL SPRING LH

a. Using SST, compress the coil spring.

SST 09727-30021 (09727-00010,09727-00021, 09727-00031)

NOTE:

When disposing of the shock absorber, see DISPOSAL .

NOTE:



Do not compress the coil spring more than necessary.



Do not use an impact wrench. It will damage SST.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































b. Install the coil spring to the shock absorber.

HINT:

Fit the lower end of the coil spring into the recess of the spring seat of the shock absorber.

Fig. 18: Installing Coil Spring To Shock Absorber
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT SUSPENSION SUPPORT SUB-ASSEMBLY LH

a. Install the 2 cushions, 2 retainers and suspension support to the piston rod.

b. Temporarily install a new suspension support to front shock absorber nut.

c. Position the suspension support as shown in the illustration.

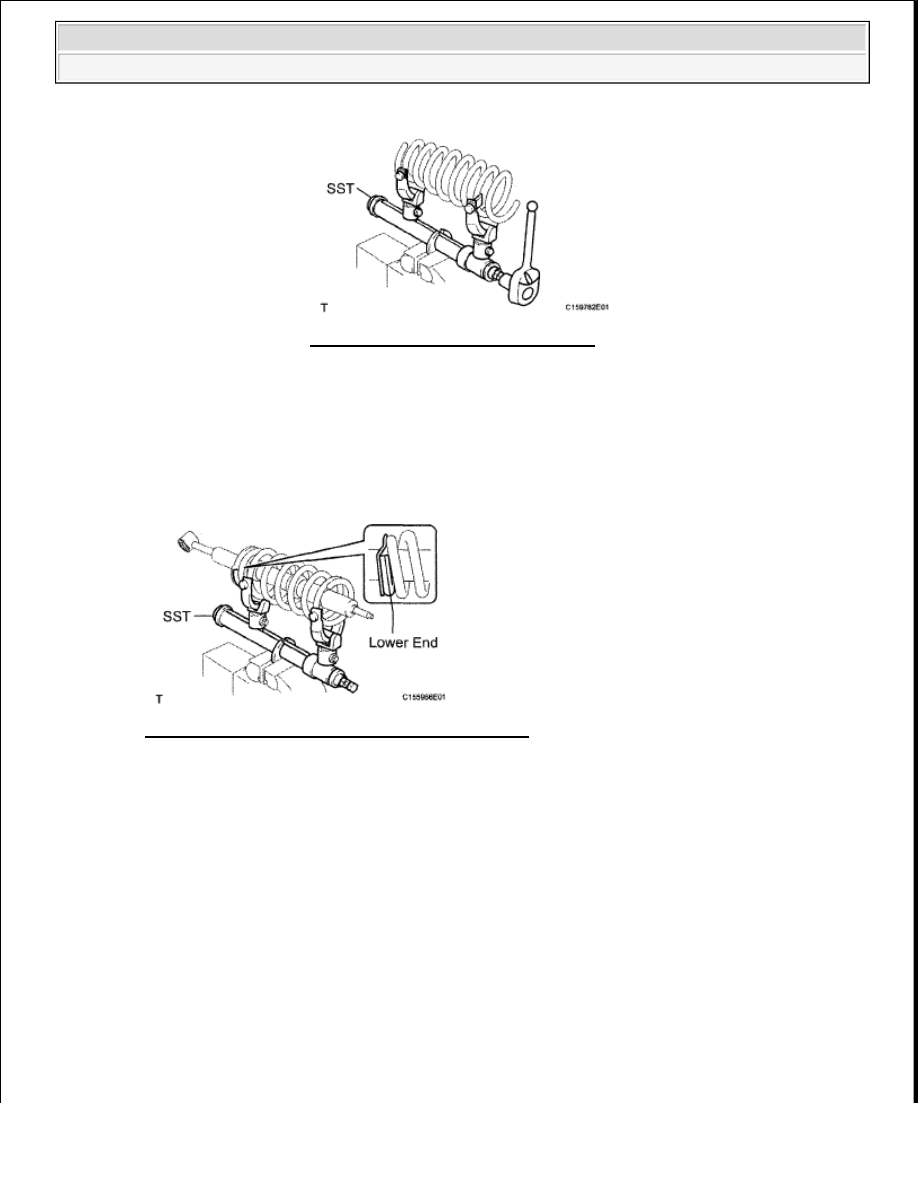

Fig. 17: Compressing Coil Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
